声纳

12.1英寸 探照灯声呐 型号 CH-500NEW

令人惊叹的扫描速度
高清晰回波

相关内容

功能

  • 不可思议的快速扫描速度降低了目标追踪错误率

    更快的马达转速造就了更高速的扫描速度 【新】
    快速扫描速度使声呐显示具有更快速的刷新率,有助于快速发现鱼群和障碍物

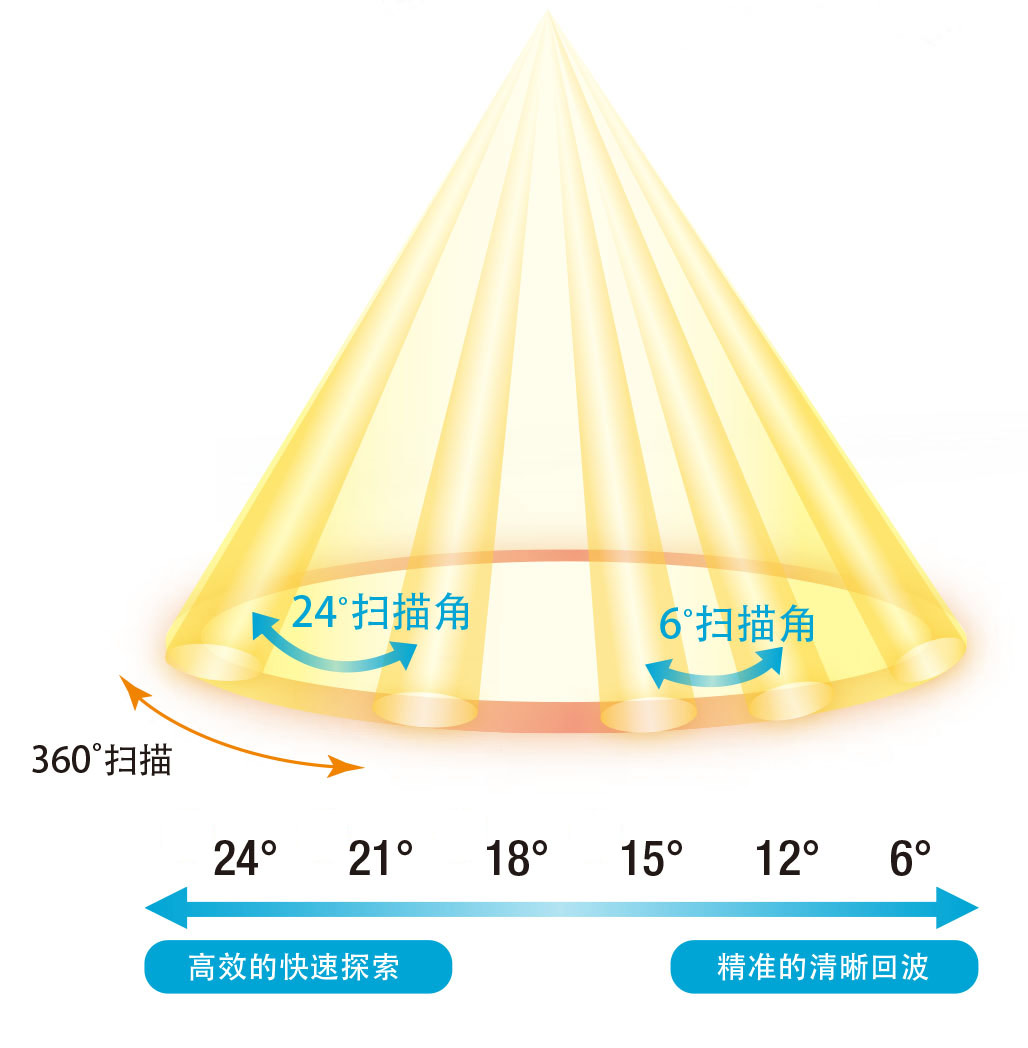

    根据用户需求可对扫描速度进行6档不同扫描间隔角度调节【新】

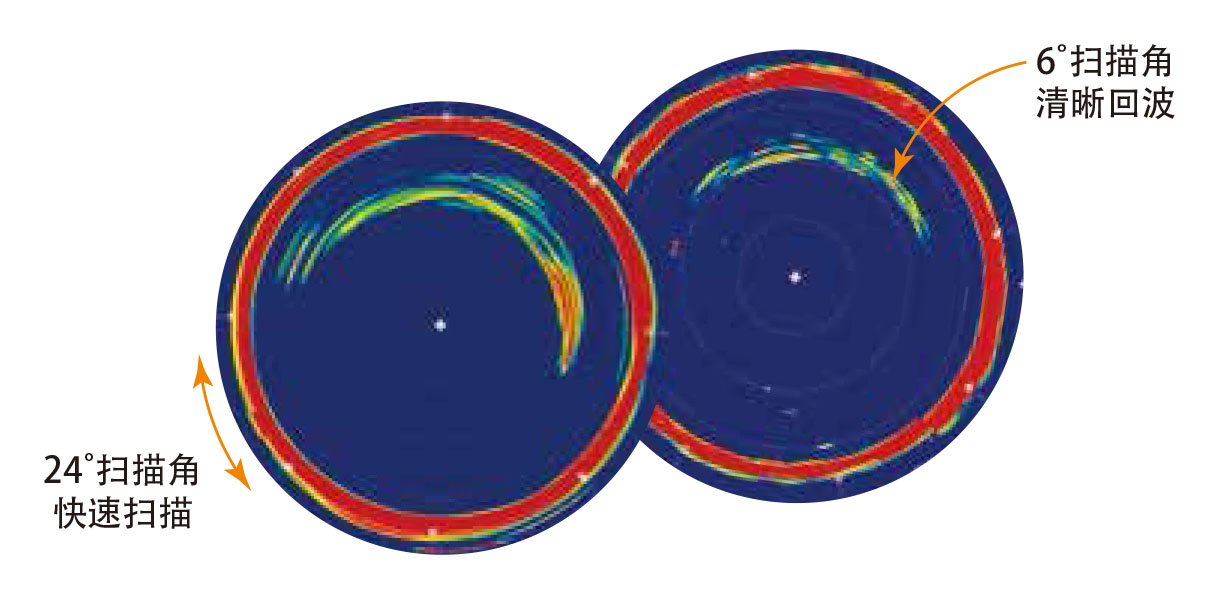

    This CH-500是该类型产品中性能最全面、扫描最快速的声呐之一。提供6档可选高速扫描角度 (6˚, 12˚, 15˚, 18˚, 21˚ 或 24˚),可在几秒内覆盖从24˚ 至360˚ 的范围。基于此特性,CH-500可快速扫描一大片海域并获取鱼群和海床信息。

    专家提醒:
    当船只快速航行时,可使用更大的扫描角度以及时探索知晓周围海域情况。如果发现感兴趣目标时,可降低切换扫描间隔角度以获取更为清晰的回波。




  • 智能功能有效地找到当地的鱼

    内置运动传感稳定器可在恶劣的海况时同样呈现出稳定的目标回波

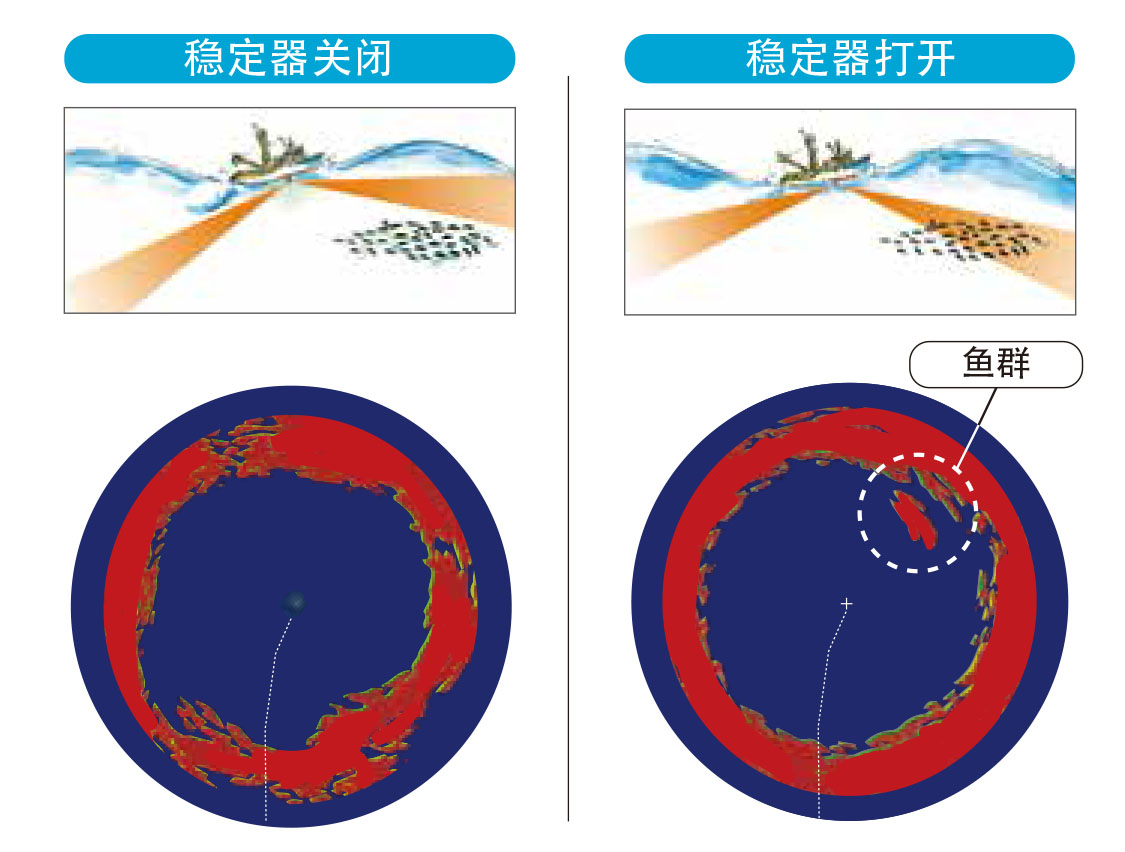

    CH-500探照灯声呐是同级别产品中第一款集成了运动传感稳定器的产品。遭遇恶劣海况时,船只可能会在任意方向摇晃。该晃动会引起错误的目标回波信息。内置运动传感稳定器可对该不利的影响进行精确补偿,以确保显示更为准确的数据。



    In the right hand picture above, 一旦打开稳定器,底部回波恢复并呈现圆形。即使船只发生倾斜摇摆,声呐也可提供精确的数据。归功于内置运动传感稳定器,CH-600可发现那些时有时无不稳定的鱼群回波。


    噪音抑制 【新】

    噪音抑制易于区分辨识所探测到的回波特性。右侧图像中呈现了噪声抑制功能如何清晰地标明附近海床中的沉船目标。


    *   回波会受其他鱼探噪声干扰
    *   极其高密度鱼群可能会呈现出微弱的回波色彩


    ■ 全周A型扫描和音频目标监测*

    全周A型扫描模式可以单色显示最新探测到的回波。更深的色彩,表明更强的回波。回波强度可清晰显示并且更易了解该回波的特性。
    *The more opaque the color, the latest the echo.



    取决于所探测目标的特性和大小,CH-500同样具有鱼群和障碍物音频信号监测的功能。如果是气泡,鱼群或海床,所发出的声音都有其独特性。现在很容易辨别出正快速向海床游动的鱼群,也更易掌握周围的环境情况,使得捕捞作业变得更为高效。该功能在长距离航行时作用显著,因为可使用户避免长时间监视屏幕画面。

    小型鱼群

    大型鱼群

    海床

    气泡


    * 需选配的扬声器

    快速增益控制

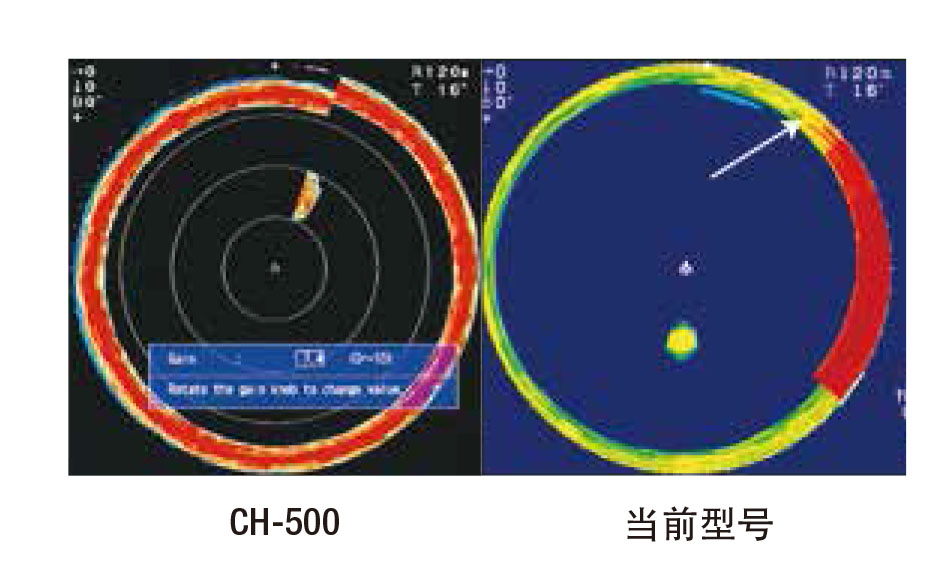

    CH-500增益调节后的变化情况,会立即体现在整圈的回波画面上,实现快速响应。即便是在深海区作业扫描速率减缓时,通过快速增益,也可立刻反应从而避免错过珍贵的回波信息。该全新的功能,针对追踪游速较快的鱼群时特别有效。




    各种显示模式

    11种显示模式适用于各种情况。

    ・水平
    ・水平(局部放大)
    ・垂直
    ・水平/垂直
    ・水平(局部放大)/垂直
    ・全周A型扫描
    ・水平/全周A型扫描
    ・水平/A型扫描
    ・测深仪
    ・测深仪/A型扫描
    ・水平/历史
  • 图像清晰度和高分辨率回声

    先进的信号处理技术造就了更高清的回波画面【新】

    基于独有的插值技术造就了强大的信号和图像处理技术 ,为用户展现了高清画面。即使鱼群位于海床附近,不同回波也变得清晰可见且易于辨识。高清图像展现了一幅更为清晰、清楚的画面。



    半透明菜单 【新】

    通过半透明窗口更改菜单中的设置,同时关注目标
  • 专为所有环境而设计

    12.1英寸彩色液晶显示,1024 x 768 (XGA)

    防水能够承受最严酷的环境

    显示单元(MU-121)控制单元(CH-502),船体单元和收发单元全部防水(IP55)

    船体单元提供各种安装可能性

    · 5种频率选择(60/88/150/180 / 240Khz)
    · 2种行程250 / 400mm,5段轴,各种电缆长度
    · 2种电源(VDC 12/24)

    ■  黑盒配置允许使用其他显示器

    如果选择黑匣子配置,用户可以安装他们喜欢的HDMI监视器(本地电源)
  • 可用12种语言

    英语,泰语,越南语,中语,西班牙语,印尼语,马来语,缅甸语,法语,挪威语,意大利语,日语

规格

一般

频率60/88/150/180/240 kHz(可选)
基本量程水平 : 10 至 2400 m,15档
垂直 : 10 至 600 m,15档

显示单元

显示单元12.1英寸彩色液晶显示
像素值XGA (1024 x 768)
显示彩色回波色彩 : 32, 16 或 8色 (可选)
背景色 : 3色(可选)
显示模式水平 、水平(局部放大)、垂直 、水平/垂直 、水平(局部放大)/垂直、全周A型扫描、水平/全周A型扫描、水平/A型扫描 、测深仪、测深仪/A型扫描、水平/历史

收发器单元

输出功率0.8 kW 至 1.5 kW (取决于频率),可降低功率
等级 : 100 dB 最大,距离 : 1000 m 最大
2 W (8欧姆),频率 0.9 至 1.2 kHz (需外接扬声器)

船体单元

升/降时间400mm 冲程需 30 s,250mm 冲程需 20 s
允许航速20 kn 或更小(探头升降操作时 15 kn)

接口

端口视频信号输出 : 1个,HDMI,XGA
NMEA0183 : 2个 输入/输出, V1.5/2.0/3.0/4.0/4.1,
4800/9600/19200/38400 bps
NMEA2000 : 1个 输入/输出
外接KP : 1个 输入/输出
NMEA0183输入 : CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG,
HDM, HDT, MDA,MTW, RMC, VHW, VTG, ZDA
输出 : TLL
输入 : 059392/904, 060160/416/928, 061184,
065240, 126208/720/992/996, 127250,
128259/267, 129025/026/029/033/291,
130310/311/312/316/577/821
输出 : 059392/904, 060928, 061184, 126208/464/
720, 126993/996/998, 130822/823/828

供电

电源单元12-24 VDC : 4.7-2.3 A
船体单元12-24 VDC : 2.2/1.1 A
(7.2/3.6 A : 上升时)
整流器100/110/115/220/230 VAC,单相,50/60 Hz, 13 A 最大

环境

温度显示器/收发机/控制单元 : -15℃ 至 +55℃
船体升降单元 : 0℃ 至 +55℃
防水等級显示器/控制单元 : IP55
收发机/船体升降单元 : IP22
 (升/降的控制单元 : IP55)

其他

重量显示器和控制单元 : 4.0 kg , 9 lb
收发机 : 3.3 kg , 7.2 lb
船体升降单元 : 41 kg , 90 lb (400 mm 冲程), 40 kg , 88 lb (250 mm 冲程)

视频案例

構成品

標準品

  • 显示单元
    MU-121C
  • 控制单元
    CH-502
  • 收发机单元
    CH-503
  • Hull Unit*
    CH-504 (400 mm transducer travel)
    CH-505 ( 250 mm transducer travel)
    *Depending on the selected configuration
  • Installation Materials and Spare Parts

オプション品

  • Control UnitCH-502
  • Remote Controller CH-256
  • Loudspeaker CA-151S-ASSY
  • Rectifier Unit RU-1746B-2
  • Display Unit installation kit, Installation kit, Cable, Mounting Bracket , Retraction Tank

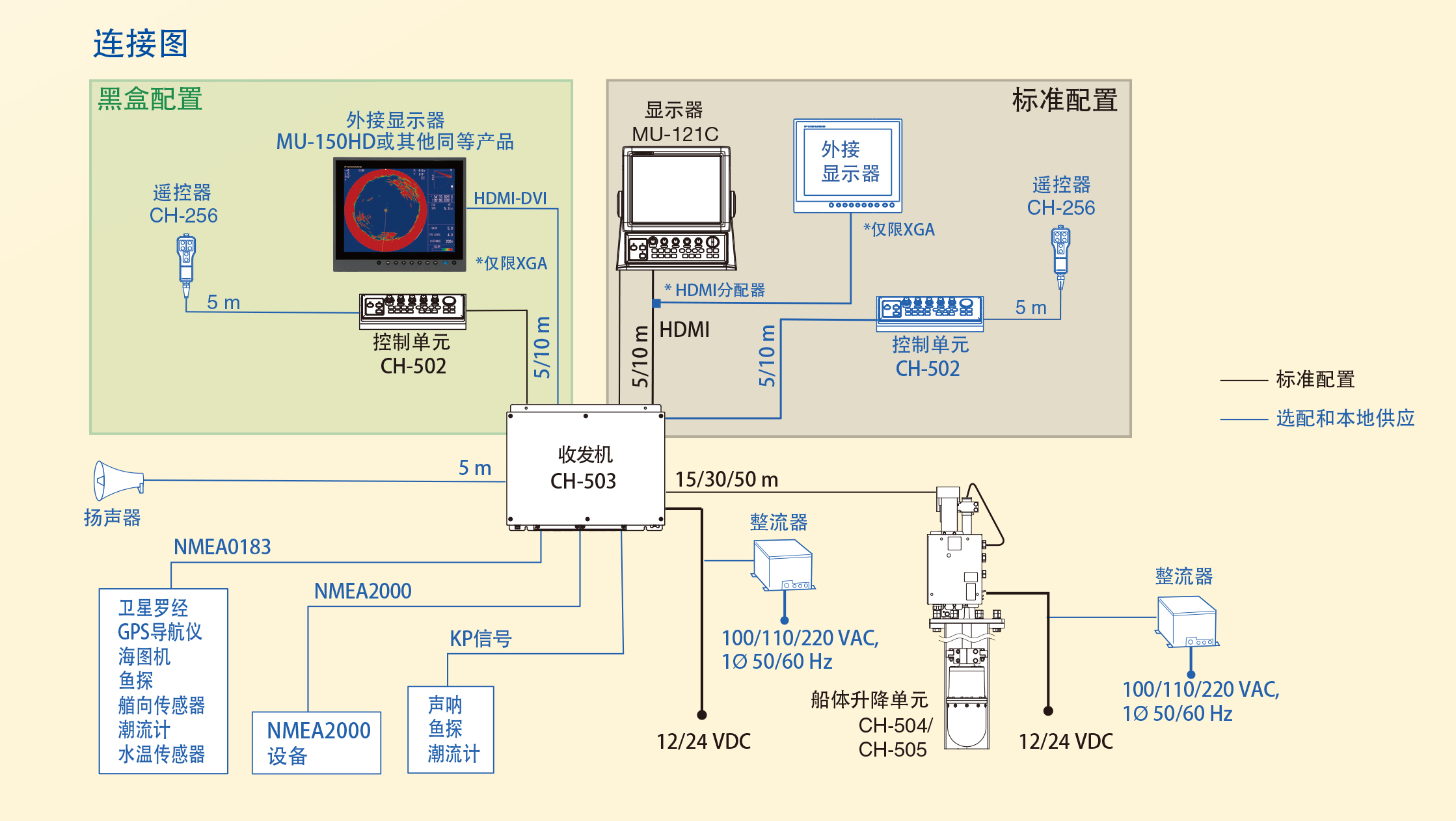

连接图
