声纳

12.1英寸 双频率探照灯声呐 型号 CH-600NEW

比以往更快速,更便捷,更可靠

相关内容

功能

  • 双频结合提升鱼群发现机率

    低频将应用于水平覆盖船只周围区域,高频则负责垂直扫描辨识鱼群,包括大小和游动情况。该信息可提前对渔网和航向进行有效调整,从而捕获目标鱼群。

    双频率60/153 kHz或85/215可供选择

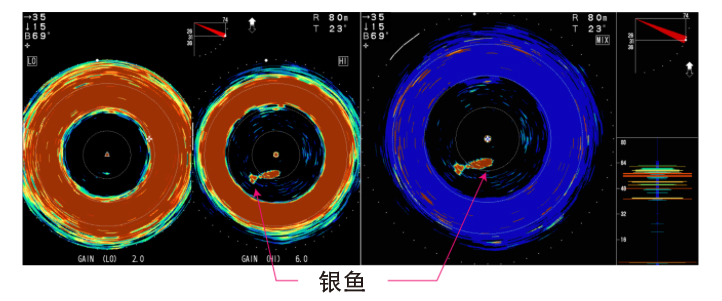

  • 双频可显示沙丁和银鱼的位置情况




    通过双频对比,或是简单覆盖,使得更易锁定和识别银鱼。

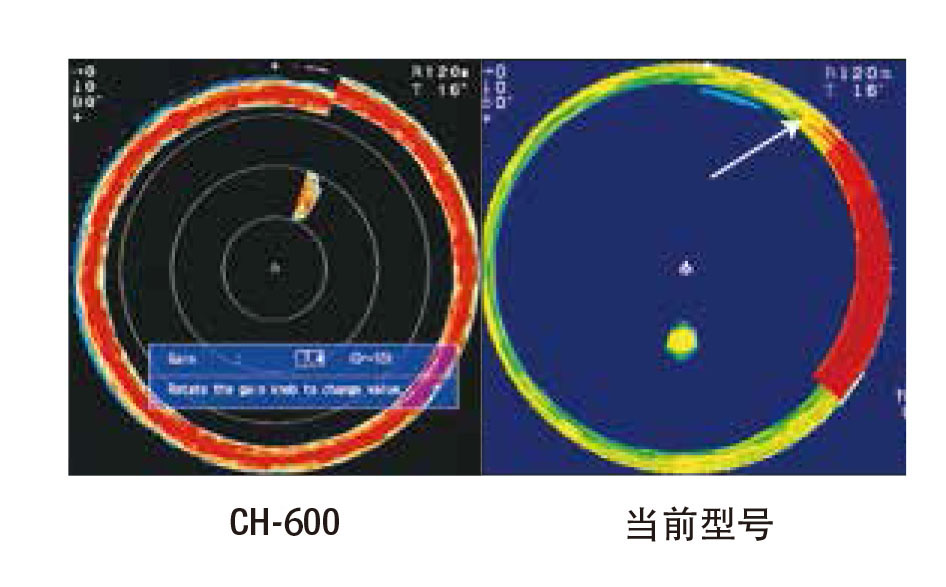

  • 不可思议的快速扫描速度 means less tracking failures.

    更快的马达转速造就了更高速的扫描速度 【新】
    快速扫描速度使声呐显示具有更快速的刷新率,有助于快速发现鱼群和障碍物



    根据用户需求可对扫描速度进行6档不同扫描间隔角度调节 【新】

    CH-600是该类型产品中性能最全面、扫描最快速的声呐之一。提供6档可选高速扫描角度(6˚, 12˚, 15˚, 18˚, 21˚ 或 24˚),可在几秒内覆盖从24˚ 至360˚ 的范围。基于此特性,CH-600可快速扫描一大片海域并获取鱼群和海床信息。

    专家提醒:当船只快速航行时,可使用更大的扫描角度以及时探索知晓周围海域情况。如果发现感兴趣目标时,可降低切换扫描间隔角度以获取更为清晰的回波。


  • 智能功能有效地找到当地的鱼

    内置运动传感稳定器可在恶劣的海况时同样呈现出稳定的目标回波
     ​
    CH-600探照灯声呐是同级别产品中第一款集成了运动传感稳定器的产品。遭遇恶劣海况时,船只可能会在任意方向摇晃。该晃动会引起错误的目标回波信息。内置运动传感稳定器可对该不利的影响进行精确补偿,以确保显示更为准确的数据。



    In the right hand picture above, 一旦打开稳定器,底部回波恢复并呈现圆形。即使船只发生倾斜摇摆,声呐也可提供精确的数据。归功于内置运动传感稳定器,CH-600可发现那些时有时无不稳定的鱼群回波。


    噪音抑制 【新】

    噪音抑制易于区分辨识所探测到的回波特性。右侧图像中呈现了噪声抑制功能如何清晰地标明附近海床中的沉船目标。


    *  回波会受其他鱼探噪声干扰
    *  极其高密度鱼群可能会呈现出微弱的回波色

    ■  全周A型扫描和音频目标监测*

    全周A型扫描模式可以单色显示最新探测到的回波。更深的色彩,表明更强的回波。回波强度可清晰显示并且更易了解该回波的特性。
    *The more opaque the color, the latest the echo.


    取决于所探测目标的特性和大小,CH-600同样具有鱼群和障碍物音频信号监测的功能。如果是气泡,鱼群或海床,所发出的声音都有其独特性。现在很容易辨别出正快速向海床游动的鱼群,也更易掌握周围的环境情况,使得捕捞作业变得更为高效。该功能在长距离航行时作用显著,因为可使用户避免长时间监视屏幕画面。

    小型鱼群

    大型鱼群

    海床

    气泡


    * 需选配的扬声器

    快速增益控制



    各种显示模式

    混合显示模式
    混合
    ・低率/混合

    双频率显示模式
    双频水平/垂直
    双频水平
    双频水平(局部放大)
    双频垂直
    双频测深仪

    Conventional Displays
    ・水平
    ・水平(局部放大)
    ・垂直
    ・水平/垂直
    ・水平(局部放大)/垂直
    ・全周A型扫描
    ・水平/全周A型扫描
    ・水平/A型扫描
    ・测深仪
    ・测深仪/A型扫描
    ・水平/历史
  • 图像清晰度和高分辨率回声


    先进的信号处理技术造就了更高清的回波画面【新】

    基于独有的插值技术造就了强大的信号和图像处理技术 ,为用户展现了高清画面。即使鱼群位于海床附近,不同回波也变得清晰可见且易于辨识。高清图像展现了一幅更为清晰、清楚的画面。



    半透明菜单 【新】

    通过半透明窗口更改菜单中的设置,同时关注目标
  • 专为所有环境而设计

    ■ 12.1英寸彩色液晶显示,1024 x 768 (XGA)

    ■ 防水能够承受最严酷的环境

    显示单元(MU-121)控制单元(CH-502),船体单元和收发单元全部防水(IP55)

    ■ 船体单元提供各种安装可能性

    ・ 2种频率选择 (60/153 kHz and 85/215 kHz)
    ・ 2种行程250 / 400mm,5段轴,各种电缆长度
    ・ 2种电源(VDC 12/24)

    ■ 黑盒配置允许使用其他显示器

    如果选择黑匣子配置,用户可以安装他们喜欢的HDMI监视器(本地电源)
  • 可用12种语言

    英语,泰语,越南语,中语,西班牙语,印尼语,马来语,缅甸语,法语,挪威语,意大利语,日语

视频案例

構成品

標準品

  • 显示单元
    MU-121C
  • 控制单元
    CH-602
  • 收发机单元
    CH-503
  • 船体升降单元*
    CH-504 (400 mm 探头冲程)
    CH-505 ( 250 mm 探头冲程)
    *取决于所选的配置
  • 安装材料和备件

オプション品

  • 控制单元CH-502
  • 遥控器CH-256
  • 扬声器CA-151S-ASSY
  • 整流器RU-1746B-2
  • 其他显示器,安装套件,线缆,安装支架,探头回收钢桶

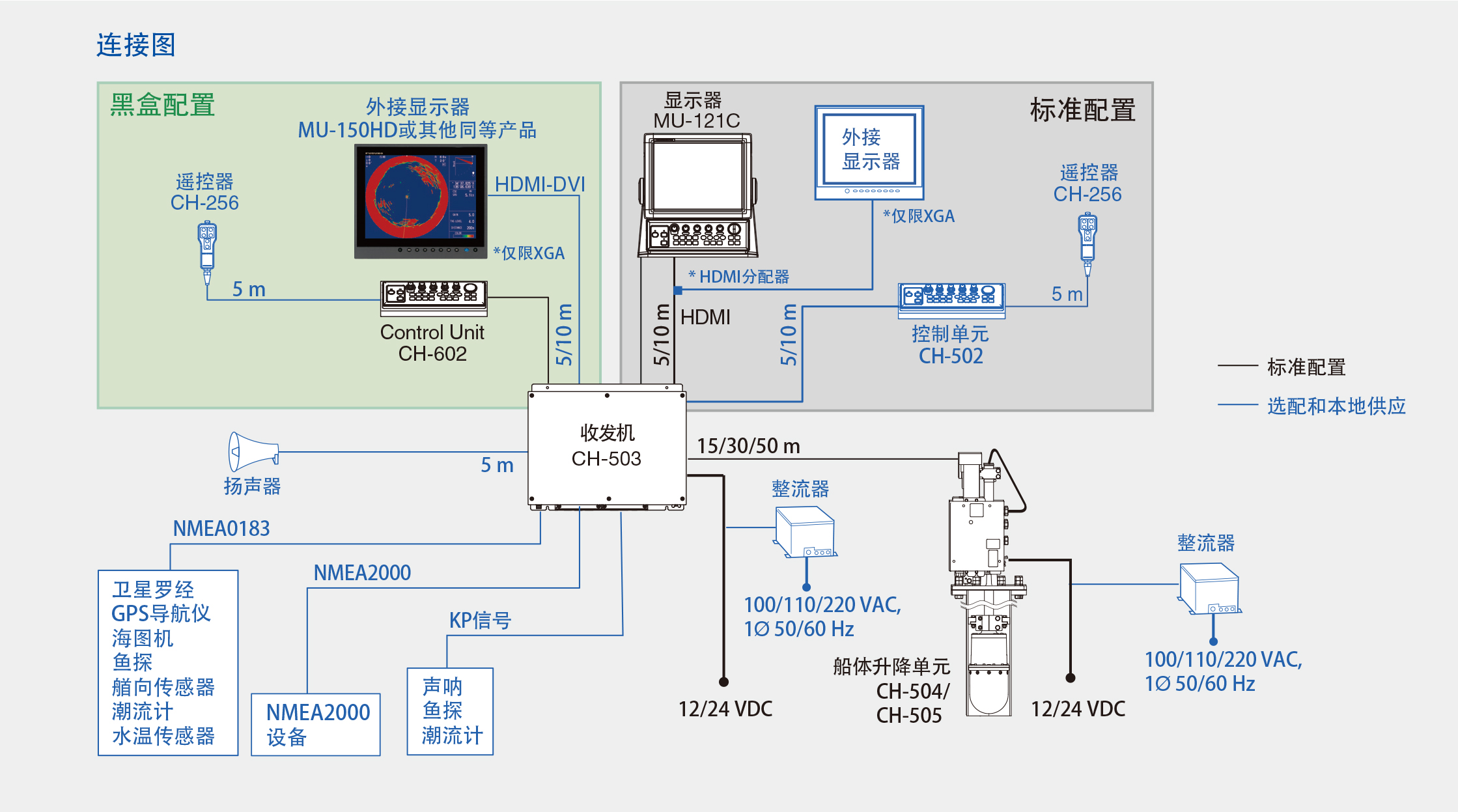

连接图

可连接的产品

相关文档

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
