ブリッジの小型ディスプレイデザインを統一するリモートディスプレイ

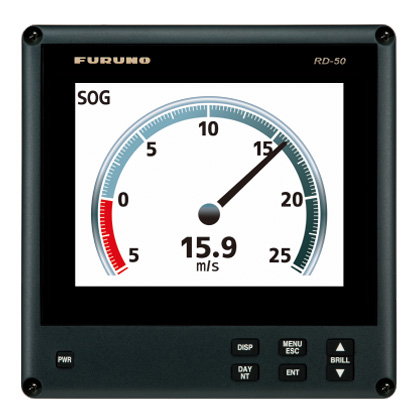

RD-50

RD-50
  • 8.4型 液晶カラーリモートディスプレイ
  • 各種センサーデータのデジタル・グラフ・アナログ表示の切替が可能
  • 画面を分割することにより、複数の情報を表示可能(最大で横方向4分割が可能)
  • ウィングでの直射日光下でも優れた視認性
  • 夜間でも見やすいナイトモード
  • デイジーチェーン接続により、最大10台まで接続可能
  • デイジーチェーン接続された複数のディスプレイ・輝度を一括調整

RD-50 表示データ

デジタル表示

  • 船速 [kn, km/h, m/s]
  • 針路(HDG) [deg]
  • 進路(COG) [deg]
  • 実舵角/命令舵角 [deg]
  • 水深 [m, ft, fm]
  • 総航程距離 [NM, km]
  • 区間航程距離 [NM, km]
  • 水温[°C, °F]
  • 回頭角速度(ROT) [deg/min]
  • 風向 [deg]
  • 風速 [kn, km/h, m/s, mph]
  • プロペラピッチ [%]
  • エンジン回転数 [rpm]
  • シャフト回転数 [rpm]
  • 1/2/3軸船速 [kn, km/h, m/s]
  • 時刻
  • 緯度・経度
  • 目的地



アナログ表示

  • 風向 [deg]
  • 風速 [kn, km/h, m/s, mph]
  • プロペラピッチ [%]
  • 回頭角速度(ROT) [deg/min]
  • 船速 [kn, km/h, m/s]
  • エンジン回転数 [rpm]
  • シャフト回転数 [rpm]
  • 実舵角/命令舵角 [deg]
  • 偏流角/針路/進路 [deg]
  • 時刻



グラフ表示

  • 水温[°C, °F]
  • 水深 [m, ft, fm]

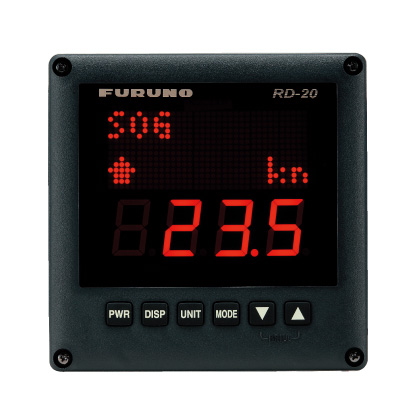

RD-20

RD-20
  • 赤色LEDディスプレイ
  • デイジーチェーン接続により、最大10台まで接続可能
  • デイジーチェーン接続された複数のディスプレイ・輝度を一括調整

RD-20 表示データ

デジタル表示

  • 船速 [kn, km/h, m/s]
  • 針路(HDG) [deg]
  • 進路(COG) [deg]
  • 実舵角/命令舵角 [deg]
  • 水深 [m, ft, fm]
  • 総航程距離 [NM, km]
  • 区間航程距離 [NM, km]
  • 水温[°C, °F]
  • 回頭角速度(ROT) [deg/min]
  • 風向 [deg]
  • 風速 [kn, km/h, m/s, mph]
  • エンジン回転数 [rpm]
  • シャフト回転数 [rpm]
  • プロペラピッチ [%]

船内のあらゆる場所への装備が可能

RD-20/50は、オーバーヘッドコンソールに埋込装備できるほか、オプションのハンガーを使用して、卓上装備も可能です。また、RD-50は、オプションの防水箱を使っての船外装備も可能です。

  • オーバーヘッドコンソール装備
    オーバーヘッドコンソール装備
  • 卓上装備
    卓上装備
