12.1型、カラーGPSプロッタ 型式 GP-3700NEW

プレジャーボート向け 漁船向け 官公庁船向け

日本全国の詳細なチャートnew pec を標準搭載

船舶自動識別装置対応 CAN bus NMEA2000認証

関連コンテンツ

特長

  • 見やすい12.1型カラー液晶ディスプレイを採用

    色彩豊かなカラー液晶表示!地域名や詳細な地形もくっきりと表示します。
  • 日本全国の詳細なチャート new pec*を標準搭載

    詳細な海底地形図を採用。チャートの入替は不要です。

    *当製品に搭載のnew pec はフルノフォーマットに変換したものです。日本水路協会が発行する航海用電子参考図(new pec)とは表現が一部異なります。
    *紙海図の代替としての活用はできません。航海上の判断には海図を使用して下さい。

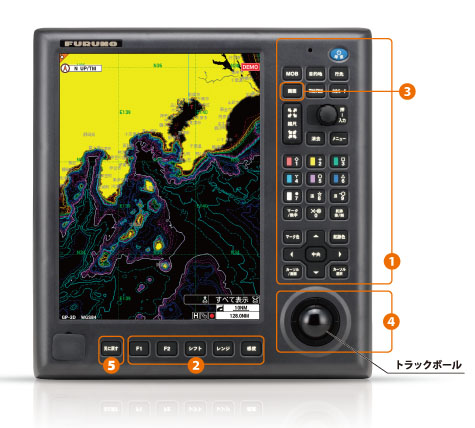

  • 使いやすさにこだわったユーザーインターフェイス

    1. 揺れの激しい船上でも操作しやすい大型キー
    2. 使いたい機能をすぐに呼び出せるユーザーキー
      ユーザーキーに登録しておくことで、使用したい機能を呼び出すことができます。
    3. 表示モードの切り替えはボタンひとつでワンタッチ。
    4. カーソルの位置あわせもトラックボールで簡単操作
    5. UNDO(元に戻す)/REDO(やり直す)ボタン
      大事なポイントを誤って消去してしまった時など、簡単にもとに戻すことができます。
  • 大容量メモリー!全記憶点数 1,100,000点。

  • AISターゲット、ターゲットトラッキング情報を表示する “物標追尾機能” *

    AISターゲット100点、TTターゲット100点が表示可能です。

    *AISおよびターゲットトラッキング情報の入力が必要です。
  • 表層の流れを可視化できる “簡易偏流演算機能” *

    潮流や風の影響を偏流ベクトル表示により視覚的に判断できます。



    * 各種センサーとの接続が必要
  • 設定した項目を音声案内! “音声読み上げ機能”

    航行情報や気象情報、僚船から送られてきた文字情報を内蔵スピーカーから音声でお知らせします。甲板での作業中でも情報を確認することができます。(外部スピーカーとの接続も可能)
  • 各種警報機能(アラーム機能)

    到着時刻、離脱、コースずれ、水温など、設定した項目をアラームでお知らせします。
  • UNDO(元の戻す)/REDO(やり直す)機能

    誤ってポイントを消去してしまった時など、簡単に元に戻すことができる便利な機能です。
  • 記録したい画面を保存できるスクリーンショット機能

    記録したい画面をワンタッチでデータ保存。本体に記録されたデータはUSBポートから簡単に取り出すことができます。



仕様

本体

画面タイプ12.1型、カラーTFT液晶ディスプレイ
解像度SVGA、600 x 800 ドット
表示モードプロッタ、コンパス、衛星確認、気象情報

GPS受信部

受信方式GPS : 12チャンネル、12衛星パラレル、MSAS:2チャンネル
受信周波数1575.42 MHz
ディファレンシャルGPSオプション
周波数範囲 : 283.5〜325.0 kHz、チャンネル間隔 500 Hz
通信速度(25、50、100,150,200 bps)、局選択(自動/手動)
測位精度 (2drms)GPS :約 10 m(95%時間、HDOP≦4、2drms)
DGPS:約 5 m(95%時間、2drms)*オプションキットが必要
MSAS:約7m(95%時間、2drms)

プロッタ部

地図データ航海用電子参考図 new pec(フルノフォーマット)
記憶点数1,100,000点(現記録ブロック+内蔵メモリー10ブロック分)
表示範囲0.025〜1024 海里(赤道付近)

その他

防水性能指示部:IPX2
GPSアンテナ:IP56
電源DC 12-24 V、2.5-1.3 A
本体サイズ351 (H) x 339 (W) x 179 (D)  ハンガー付き
質量約 4.6 kg

構成品

標準品

  • 指示器
  • 空中線部
  • 工事材料、付属品、予備品

オプション品

  • トラックボール操作部
  • ビーコン内蔵キット
  • モニターオプション
  • フラッシュマウント(指示器用)
  • Fフラッシュマウント固定金具(トラックボール操作部用)
  • 空中線部(GPS用、DGPS用)
  • アンテナケーブルセット
  • ジョイントボックス
  • アンテナベース(L型、直型、レール用)
  • マスト取付金具
  • 工事材料
  • LANケーブル組品
  • ケーブル組品
  • MJケーブル組品

接続可能機器

DSB送受信機との接続

僚船データや海岸局からの情報を画面表示!
