12.1型、カラーGPSプロッタ魚探 型式 GP-3700FNEW

プレジャーボート向け 漁船向け 官公庁船向け

日本全国の詳細なチャートnew pec を標準搭載!

デジタルフィルター 底質判別機能 ACCU-FISH(アキュフィッシュ)™ 自動感度/レンジ調整 船舶自動識別装置対応 CAN bus NMEA2000認証

関連コンテンツ

特長

  • 見やすい12.1型カラー液晶ディスプレイを採用

    色彩豊かなカラー液晶表示!地域名や詳細な地形もくっきりと表示します。
  • 日本全国の詳細なチャート new pec*を標準搭載

    詳細な海底地形図を採用。チャートの入替は不要です。

    *当製品に搭載のnew pec はフルノフォーマットに変換したものです。日本水路協会が発行する航海用電子参考図(new pec)とは表現が一部異なります。
    *紙海図の代替としての活用はできません。航海上の判断には海図を使用して下さい。
  • 2周波対応の高性能魚探を内蔵!

    50/200 kHzの2周波、出力600 W/1 kWに対応。(1 kWはオプション)
  • 使いやすさにこだわったユーザーインターフェイス

    1. 揺れの激しい船上でも操作しやすい大型キー
    2. 使いたい機能をすぐに呼び出せるユーザーキー
      ユーザーキーに登録しておくことで、使用したい機能を呼び出すことができます。
    3. 表示モードの切り替えはボタンひとつでワンタッチ。
    4. カーソルの位置あわせもトラックボールで簡単操作
  • 大容量メモリー!全記憶点数 1,100,000点。

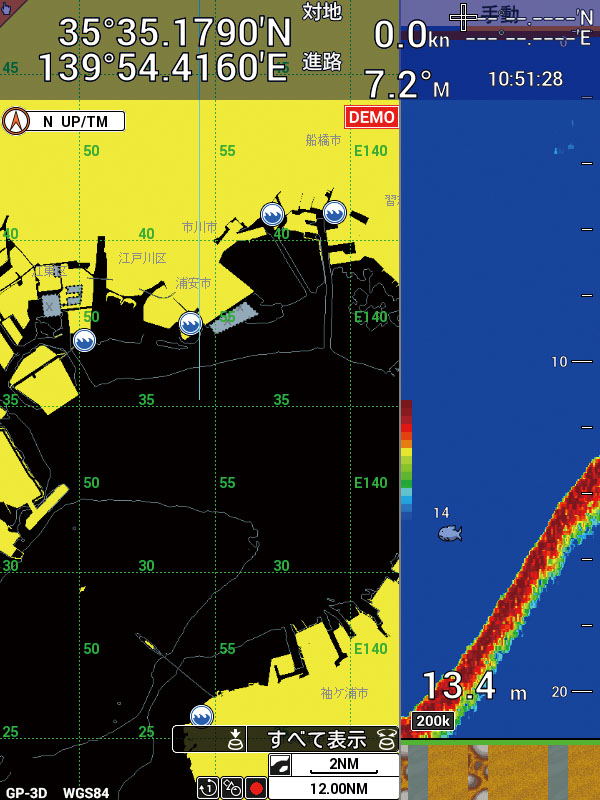

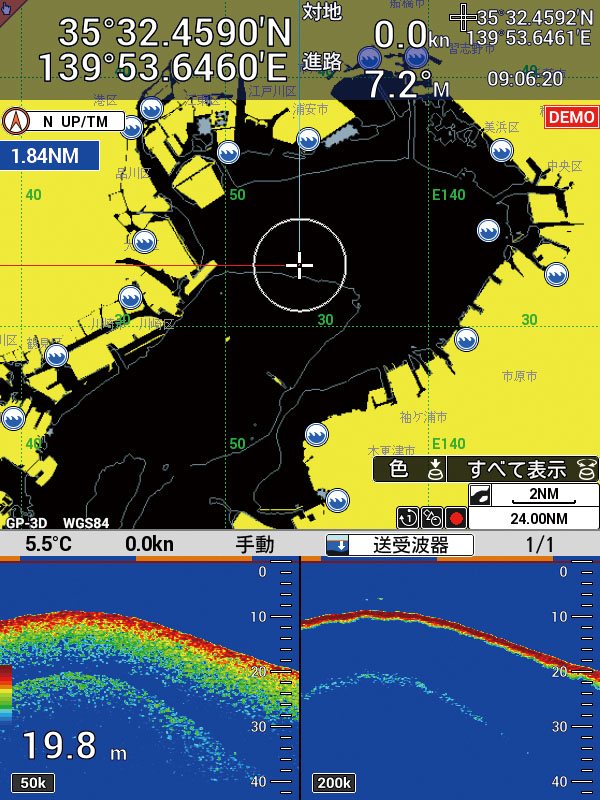

  • 多彩な表示モードを表示可能

    プロッタ、航法情報、コンパス、魚探などの表示モードを好みに合わせてカスタマイズできます。


  • AISターゲット、ターゲットトラッキング情報を表示する “物標追尾機能” *

    AISターゲット100点、TTターゲット100点が表示可能です。

    *AISおよびターゲットトラッキング情報の入力が必要です。

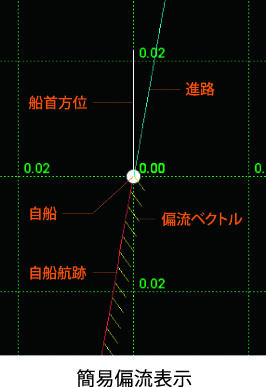

  • 表層の流れを可視化できる “簡易偏流演算機能” *

    潮流や風の影響を偏流ベクトル表示により視覚的に判断できます。



    * 各種センサーとの接続が必要
  • 設定した項目を音声案内! “音声読み上げ機能”

    航行情報や気象情報、僚船から送られてきた文字情報を内蔵スピーカーから音声でお知らせします。甲板での作業中でも情報を確認することができます。(外部スピーカーとの接続も可能)
  • 各種警報機能(アラーム機能)

    到着時刻、離脱、コースずれ、水温、魚群反応、底質情報など、設定した項目をアラームでお知らせします。
  • UNDO(元に戻す)/REDO(やり直す)機能

    誤ってポイントを消去してしまった時など、簡単に元に戻すことができる便利な機能です。

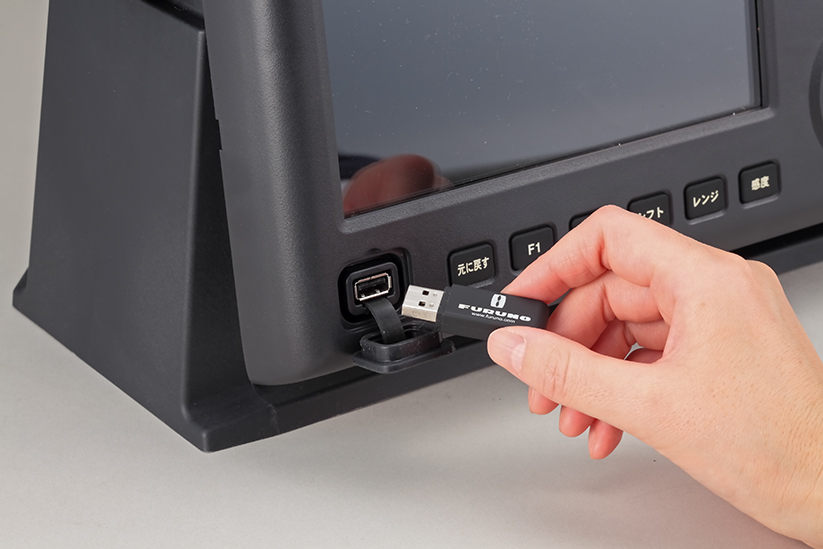

  • 記録したい画面を保存できるスクリーンショット機能

    魚探映像など記録したい画面をワンタッチでデータ保存。本体に記録されたデータはUSBポートから簡単に取り出すことができます。

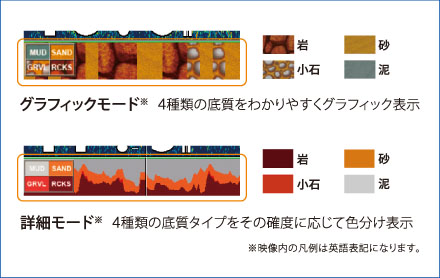

  • 狙った魚の生息域判別に役立つ “底質判別機能”

    水深5〜100 m の間の底質を岩、小石、砂、泥の4種類の底質タイプに分類し、画面上に見やすくグラフィックで表示します。



    ・送受波器はスルーハル、トランサム装備が必要です。
    ・底質判別機能設定時は自動的にオートレンジになります。
    ・船速10 kn 以下にする必要があります。
    ・本機が示す底質情報は、様々な要因により誤差を含む場合があります。

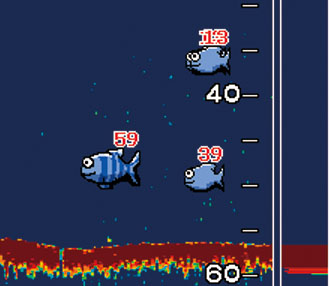

  • 魚のサイズをセンチ表示する “ACCU-FISH機能”

    送受信器へ返ってきたエコーから、それが単体魚か魚群なのかをフルノ独自のデジタル技術を用いて瞬時に判別し、魚の大きさを魚探画面上に数値やマークで表示します。



       ・2周波(50/200 kHz)一体型の送受波器が必要です。
       ・本機能で計測された数値は様々な要因により誤った表現をする場合があります。
  • 魚探映像のスクロールバックが可能

    魚探映像を再確認したい時に、画面をスクロールして過去の映像を表示することができます。




仕様

本体

画面タイプ12.1型、カラーTFT液晶ディスプレイ
解像度SVGA、600 x 800 ドット
GPSアンテナ外付
表示モードプロッタ、魚探、コンパス、衛星確認、気象情報、潮汐グラフ

GPS受信部

受信方式GPS : 12チャンネル、12衛星パラレル、MSAS:2チャンネル
受信周波数1575.42 MHz
ディファレンシャルGPSオプション
周波数範囲 : 283.5〜325.0 kHz、チャンネル間隔 500 Hz
通信速度(25、50、100,150,200 bps)、局選択(自動/手動)
測位精度 (2drms)GPS :約 10 m(95%時間、HDOP≦4、2drms)
DGPS:約 5 m(95%時間、2drms)*オプションキットが必要
MSAS:約7m(95%時間、2drms)

プロッタ部

地図データ航海用電子参考図 new pec(フルノフォーマット)
記憶点数1,100,000点(現記録ブロック+内蔵メモリー10ブロック分)

(1ブロック当りの点数内訳)
  自船航跡    30,000点
  マーク・ライン 30,000点
  他船航跡    40,000点
          (TT/AIS/僚船/GPSブイ 各10,000点)
表示範囲0.025〜1024 海里(赤道付近)

魚探部

周波数50/200 kHz
出力600 W または1kW*
*オプションの分配箱MB-1100が必要
表示範囲標準:5~500 m 、シフト:0~1,200 m

その他

防水性能指示部:IPX2
GPSアンテナ:IP56
電源DC 12-24 V、2.8-1.5 A
本体サイズ351 (H) x 339 (W) x 179 (D)  ハンガー付き
質量約 4.8 kg

構成品

標準品

  • 指示部
  • 空中線部
  • 送受波器
  • 工事材料 、付属品、予備品

オプション品

  • トラックボール操作部
  • ビーコン内蔵キット
  • モニターオプション
  • フラッシュマウント(指示器用)
  • Fフラッシュマウント固定金具(トラックボール操作部用)
  • 空中線部(GPS用、DGPS用)
  • アンテナケーブルセット
  • ジョイントボックス
  • 送受波器
  • トライデューサ
  • 分配箱
  • 整流器
  • 水温センサー
  • 船速/水温センサー
  • インナーハルキットS
  • アンテナベース(L型、直型、レール用)
  • マスト取付金具
  • 工事材料
  • LANケーブル組品
  • ケーブル組品
  • MJケーブル組品

接続可能機器

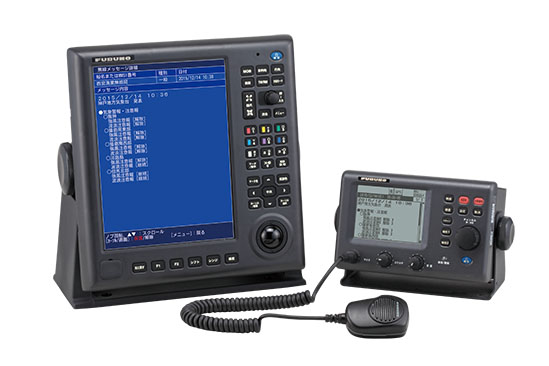

DSB送受信機との接続

僚船データや海岸局からの情報を画面表示!



“見える無線機” で好評を博しているフルノDSB送受信機DR-100, DM-200を接続すると、僚船や海岸局から送信される様々な情報を本機の画面上に表示できます。受信した情報の音声案内も可能です。
