潮流計

ブラックボックスタイプ カラー潮流計 型式 CI-38NEW

漁船向け 官公庁船向け

ハイパワー出力で深場の測定も可能、5層同時に測定可能なカラー潮流計

ブラックボックスタイプ(モニター別売) VIDEO 出力(RGB)

特長

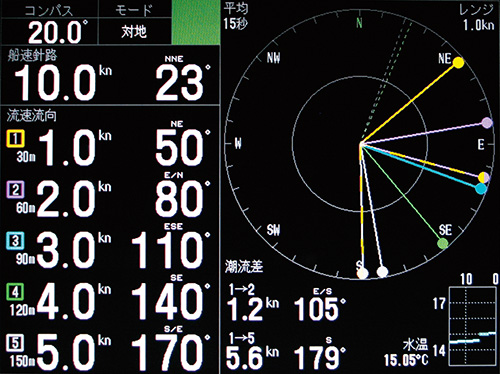

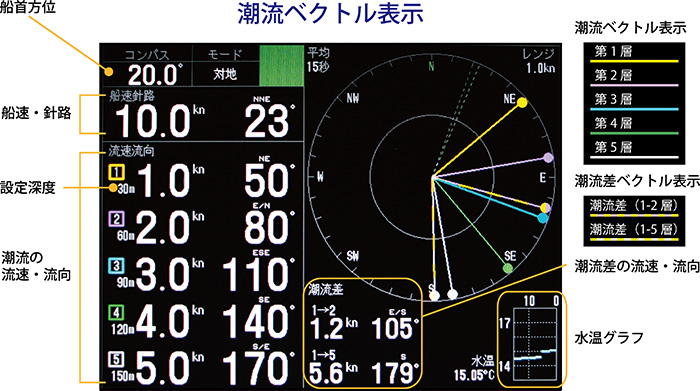

  • 水深200 mまでの潮流を5層同時測定、潮の流向・流速をベクトルで表示




    各層のベクトルを色分け表示できます。表示する潮流ベクトルは任意の層をON/OFFでき、潮流差ベクトルも同時に表示可能です。その他、船首方位※2、船速、水温グラフ、エコーモニターなどの情報を1画面に集約して表示します。
    ※2 ジャイロコンパスまたはサテライトコンパス等の方位センサーと接続が必要。
  • 深海漁場での絶対潮流の測定が可能

    対地検出ができない海域でも、GPS航法装置を接続することで、真の流速を求めることができます。
  • 底潮追尾機能

    海底付近の潮流を測定できる底潮追尾の設定が可能です。(第5層のみ)水深の変化に応じて自動で設定値が変化し、常に海底付近の潮流を検出します。
  • 潮目発見に威力を発揮する水温グラフ表示

    ※水温センサーへの接続が必要です。

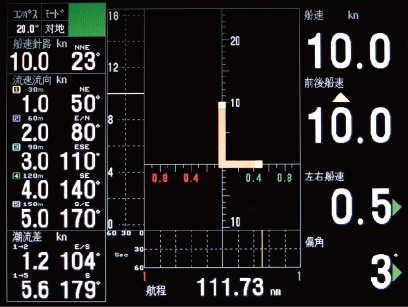

  • 自船の動向が分かる船速表示

    自船の動向を前後方向、左右方向の速度で表示します。
    両方の速度をあわせたベクトルも表示するため、実際の船の動きが手に取るように分かります。

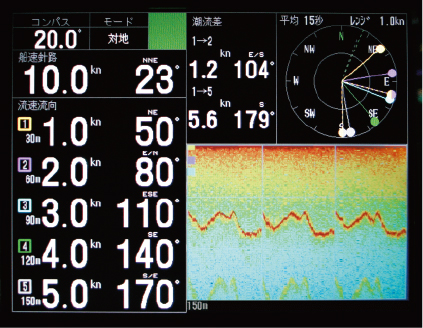

  • エコーモニター表示

    前方、左右斜め後ろ方向の信号受信状態を確認できます。
    海底の起伏やビーム方向の魚群状況が判断でき、潮流の深度設定に便利です。

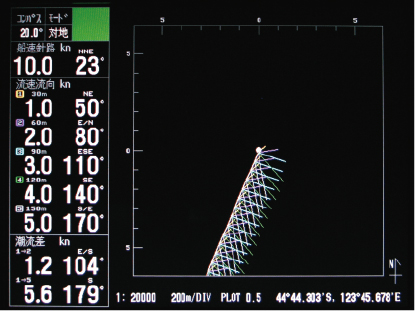

  • 操業状況が把握できる、自航跡・潮流表示機能

    自航跡と5層の潮流を同時に表示できます。
    縮尺を自在に変更でき、広範囲の潮流動向を間単に把握することができます。

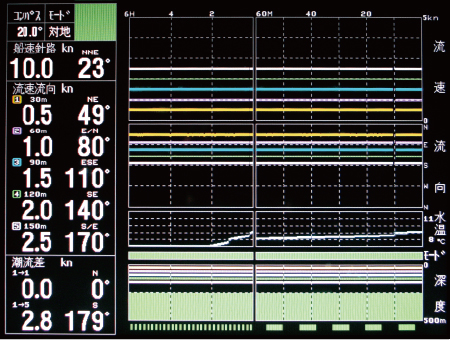

  • 最大12時間の潮流データを一画面に表示

    各層の潮流計測データを保存
    過去12時間分の経過をグラフで表示します。
  • 船速、潮流、潮流差、航程の各種アラーム

    各種計測データ(船速、潮流、潮流差、航程)がお客様の任意で設定した値に到達したときに、アラームを鳴らすことができます。
  • 低コストでの換装が可能

    従来のCI-35を容易にCI-38へ換装可能です。
    送受波器をそのままご利用いただけるため、換装に伴う工事費・期間を節約することができます。
  • モニターを自由に選択可能なBB(ブラックボックス)タイプ

    お客様が自由にモニターを選択できるように設計されています。
    (別途モニターを注文していただく必要があります。)

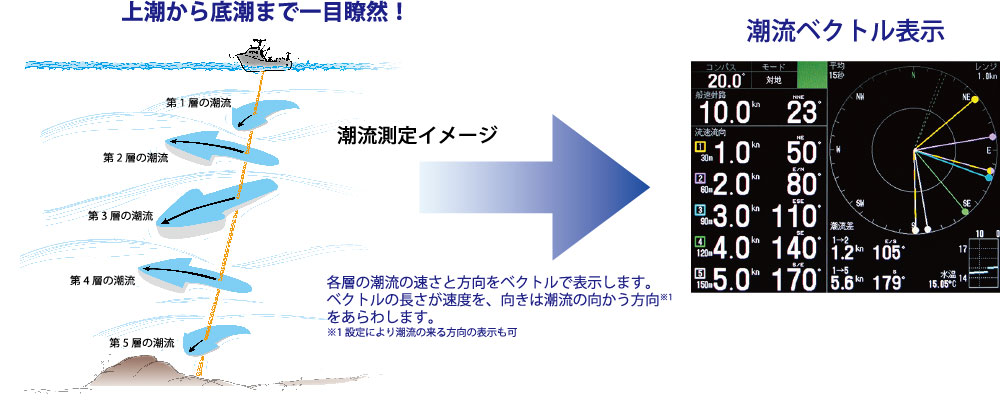

  • 潮流測定イメージ




仕様

全般

流速0.0~9.9 kt
測定精度±0.2 kt以内あるいは±0.2%の大きい方以内
潮流測定層数5層
潮流深度範囲船底下2~200 m
(対地モードでは水深22 m以上、対水モードでは水深40 m以上必要)
表示表示画素数: VGA(640×680 ドット)
機能【測位モード】 対地、対水、航法、自動
【機能】 底潮追尾、アラーム出力、干渉除去、デモ出力
【補正】 船速、潮流、取付角(方位誤差、トリム、ヒール)、針路、誤差、吃水、外部KP距離
周波数130 kHz
防水性能操作部: IPX2
送受信演算部: IPX0
送受波器: IPX8
電源AC 100/110/115-120/200/220/230/240 V、1Ø
3A(AC100 V)-1.5 A(AC200 V)
本体サイズ操作部: 82.3 (H) x 316 (W) x 91.4 (D)
送受信演算部: 590 (H) x 336 (W) x 160 (D)
マッチングボックス: 91 (H) x 260 (W) x 160 (D)
送受波器(1つあたり): 92 (H) x 270 (W) x 140 (D)
※実装時は送受波器3つを送受波器ケース内に装備
質量操作部: 6.0 kg
送受信演算部: 19.0 kg
マッチングボックス: 3.3 kg
送受波器(1つあたり): 8.2 kg~12.6 kg ※ケーブル長によって異なる

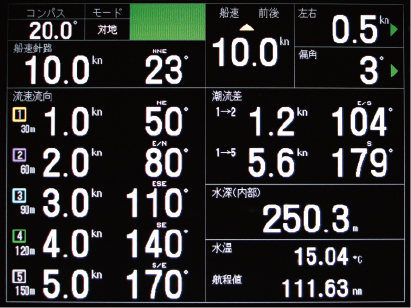

映像例

構成品

標準品

  • 操作部
    CI-6888
  • 送受信演算部
    CI-3810
  • 送受波器
    CI-240 x 3
  • マッチングボックス
    CI-3540
  • 送受波器ケース
    複数のケースより選択
  • キングストン
    複数のキングストンより選択
  • 工事材料
  • 付属品
  • 予備品

オプション品

  • DC/ACインバータTR-2451
  • 操作部フラッシュマウントOP06-18
  • 取付台(箱型)FP06-01120

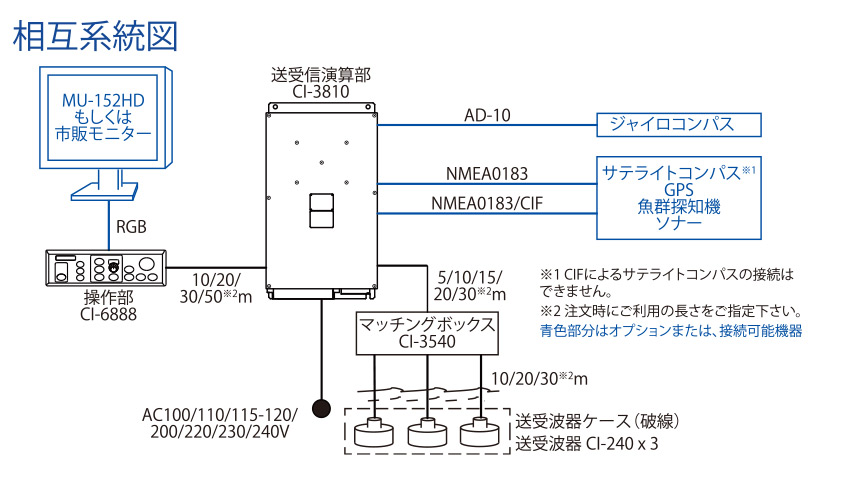

系統図

接続可能機器
