DSRC路側装置

アンテナ部・制御部 分離型 型式 FA-2

設置場所を選ばない、スタイリッシュタイプ(LAN接続)

関連コンテンツ

特長

  • 民間サービス向けDSRC路側装置です。

  • ETC車載器やDSRC車載器を利用した独自の入退管理やORSE:道路システム高度化推進機構が提供する『利用車番号サービス(ETC多目的利用)』にも利用可能です。

仕様

全般

外形寸法アンテナユニット : (W)120×(D)120×(H)70mm ※1
制御ユニット : (W)148×(D)195×(H)50mm ※1
 (アンテナユニット-制御ユニット間は専用ケーブル(10m))
電源ユニット※5 : (W)210×(D)148×(H)60mm ※1
構造アンテナユニット : 防水構造(IPX5)
質量アンテナユニット : 1.5kg以下(取付ブラケットを含む)※2
制御ユニット : 1.5kg以下
電源ユニット※5 : 2.0kg以下
動作環境条件周囲温度
  アンテナユニット : -20℃~+60℃ ※3
  制御ユニット : 0℃~+60℃
相対湿度
  20~90%以下 ※4
無線仕様規格 : ARIB STD-T75 準拠
送信周波数 : 5795MHzおよび5805MHz
受信周波数 : 5835MHzおよび5845MHz
送受周波数間隔 : 40MHz
送信電力 : クラス1(1mW~5mW)
変調方式 : ASK変調 半2重通信
電源仕様DC / 12V 消費電力 20 W未満
インターフェースLAN
  1port(10Base-T / 100Base-TX)
Serial
  1port (RS-422A / RS-485)
接点入力
  I/F : フォトカプラ入力(無電圧・制限抵抗無し)
  負荷電圧 : DC24V(MAX)
  推奨負荷電流 : 10mA
  適用電線 : 0.08~0.5mm2
  ポート数 : アンテナ毎 2port
接点出力
  I/F : 無電圧 A接点出力
  負荷電圧 : DC24V(MAX)
  負荷電流定格 : 100mA(MAX)
  適用電線 : 0.08~1.5mm2
  ポート数 : アンテナ毎 4port
オプション電源ユニット : AC / 100V受電用
屋外収容ケース : 制御ユニット・電源ユニット 格納用
備考※1 取付ブラケット・突起部含まず
※2 接続ケーブルの荷重負荷は含まず
※3 氷点下におけるレドームへの氷着無きこと
※4 結露なきこと
※5 オプション

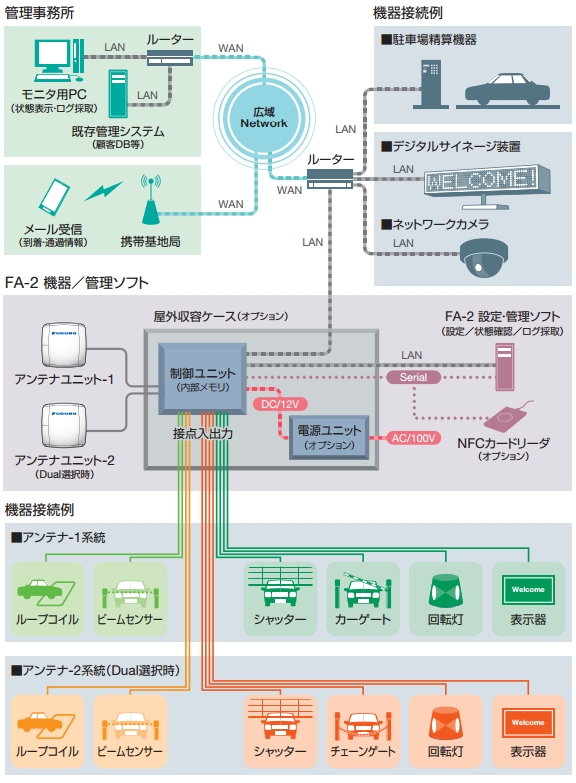

系統図

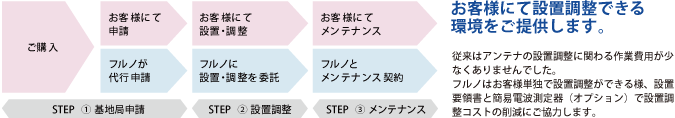

機器導入までの流れ

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
