ETC車載器オプション

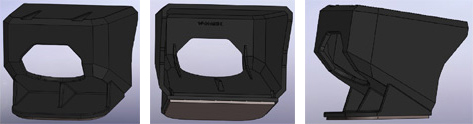

ETC車載器用アンテナブラケット 型式 40-368-7100-0

標準アンテナをダッシュボードに取り付ける場合に使用します。

特長

  • トラックやバスなど、アンテナ貼付位置が2 mを越える四輪車に適用

  • フロントガラスのアンテナ貼付面が水平面を基準に、20~60 °の範囲外になる場合に適用

仕様

全般

本体寸法(W)42.3 mm×(D)36 mm×(H)34.5 mm ※両面テープ含まず
本体質量約8.5 g
使用温度範囲-30 ℃~+85 ℃
対応機種J-ES102、FNK-M03、FNK-M05シリーズ
付属品・ブラケット本体
・取付要領書
備考アンテナは本体標準付属品のフロントガラス専用アンテナを使用してください。

構成品

標準品

  • ブラケット本体
    ※アンテナは本体標準付属品を使用してください。
  • 取付要領書

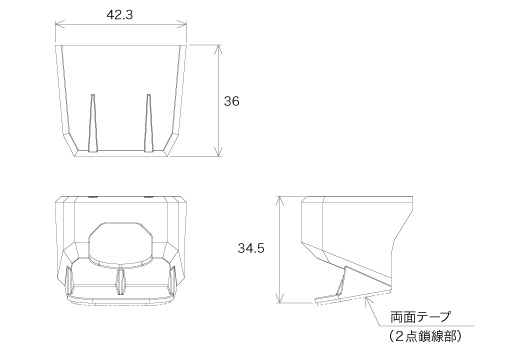

外寸図

取付注意事項

取付範囲

注意

アンテナユニットの取付角度と位置は、路側アンテナとの通信を確実にするため、以下の点を守ってください。

  • 地上高が2 mを超える場所には取付けないでください。通信できない可能性があります。
  • アンテナの取付位置に通信の妨げになるものがないことを確認ください。(上図取付け条件)
  • カーナビゲーション装着車への取付けの場合、アンテナをGPSアンテナの周囲(10cm以内)およびその真上に取付けないでください。
    (GPSアンテナの取付位置は車両メーカーおよびカーディーラー店にご確認ください)
  • 車両機器(エアバッグシステム等)などの可動部への障害にならない場所に取付けてください。
  • アンテナケーブルは、同軸ケーブルとなっています。無理に曲げたり、引っぱったり、押し込まないように扱ってください。
  • アンテナケーブルの曲げ半径は約15 mm以上にしてください。
  • アンテナブラケット組立品の貼付面を無水アルコール等でよく拭き取り、完全に乾いてから貼付けてください。
  • 貼付面の表面が、本革・木製パネル・布貼り等の樹脂でない場合は、表面を傷める場合がありますので貼り付けないでください。
  • 固定方法はお客様とご相談ください。
  • 両面テープは、一度はがすと再度接着することは出来ませんので、ご注意ください。
  • 気温が低い(15 ℃以下)と両面テープの接着力が弱まりますので、ドライヤー等を使用し、粘着面を暖めてください。
  • 取付け後24時間以内は、引っ張る等無理な力を加えないでください。

お問合せ・ご注文

アンテナブラケットに関するお問合せ、ご注文は、メール、FAX、お電話にて受付けております。また、アンテナブラケットのご注文については、「アンテナ ブラケット申込書」をダウンロードの上、FAXにてお申し込みいただくか、ETC専用カスタマーセンターまでご連絡下さい。

ETC専用カスタマーセンター

TEL

 0120-66-6142

FAX

 0798-33-7511

受付時間

 9:00~17:00 土日祝日および当社休業日を除く

※お電話の際、「型式 J-ES102、FNK-M03、FNK-M05 用アンテナブラケット」とご指定ください。
