12.1型、2周波カラー液晶魚群探知機
型式 FCV-1150
12.1型高輝度LCD採用！クリアな映像を実現した高性能デジタル魚群探知機！
直射日光の下でも見やすい輝度1000カンデラを採用
- 漁船、ワークボート（官公庁船・作業船）、プレジャーボート
特長
画面の結露を防止
送信回数3000回/分（5mレンジ）の高速探知
ヒービング補正機能により海底形状を正しく表示
- サテライトコンパス (GPSコンパス）が必要
換装に便利なフリーシンセサイザー対応の2周波魚探
独自の最新デジタル技術を駆使したACCU-FISH機能搭載
- 送受波器50/200-1T使用時にのみ利用可能
NavNet TZtouchシリーズにイーサネットネットワークで魚探映像を表示
- オートレンジ、オートゲイン、シフト、ズームなど、一部の機能がNavNet TZtouchシリーズ側から操作することができます。
映像例

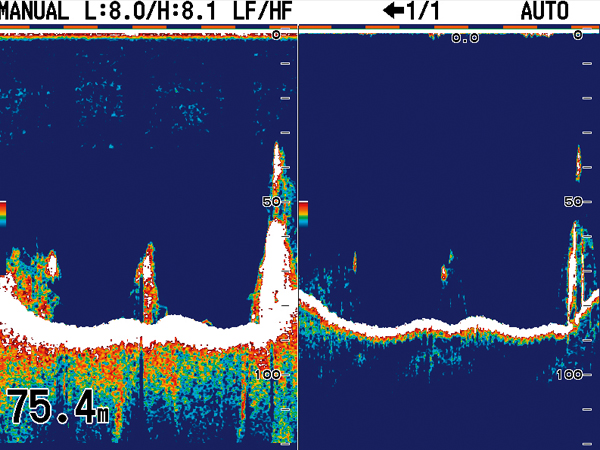

ホワイトエッジ

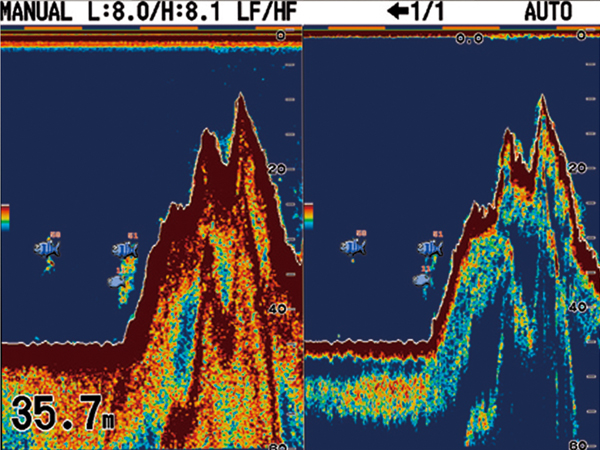

ACCU-FISH 2周波

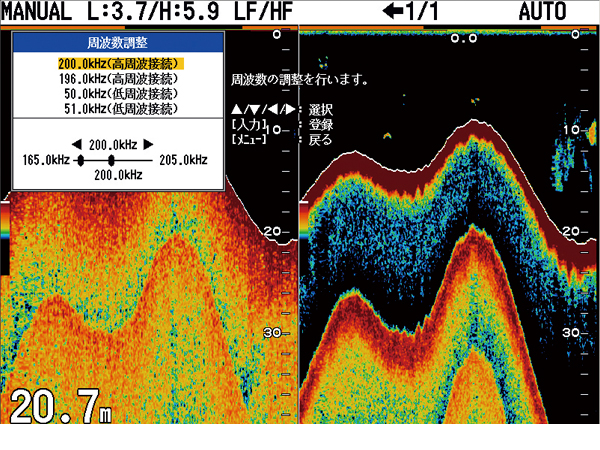

周波数調整
仕様
表示
画面タイプ
12.1型
解像度
600 x 800 ピクセル
魚探部
周波数
28～200 kHzより2周波選択
出力
1/2/3 kW
表示範囲
5～3000 m
送信回数/分
3000回
その他
防水性能
指示部：IPX0 パネル：IP55
電源
DC 12-24 V、3.3-1.7 A
本体サイズ
345 (H) x 356 (W) x 199 (D)
質量
約8.2 kg (ハンガー含む）
構成品
標準品
指示器
1
予備品
1式
付属品
1式
工事材料
1式
オプション品
送受波器
送受波器1、2、3kW より選択
キングストン
送受波器1、2、3kW より選択
船底タンク
送受波器1、2、3kW より選択
ケーブル
MJ-A6SPF0003-050C
CO-SPEVV-SBC 2Px0.2SQ LF
MJ-A7SPM0001-005+R
水温センサー
T-02MSB
T-02MTB
T-03MSB
船速水温
センサー
センサー
ST-02MSB
ST-02PSB
整流器
PR-62

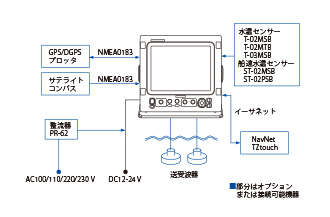

系統図
各種ダウンロード
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
