GPS/GNSSアンテナ

GPSアンテナ 型式 AU-15

自動車・産業市場

GPS衛星受信用アンテナ

主に車載向けGPS受信機のアンテナとして使用します。

特長

  • GPS信号(L1バンド)受信用のアンテナです。

    → 高い耐ノイズ性能をもつ、タイミング用途に特化したマルチGNSSアンテナ AU-217はこちら
  • GPS信号を受信するアンテナ部と信号増幅するアンプ部より構成されています。

  • プリアンプ動作のための電源は信号ラインに重畳して供給されます。

  • コネクタは(BNC、GT-5、SMB)の3種類から選択可能です。

  • マグネットを内蔵しており、金属面に固定できます。

  • GPS/GNSSアンテナ比較表

    【仕様】
    型式 用途 受信衛星 備考
    GPS
    (L1バンド)
    GLONASS
    (G1バンド)
    AU-217 固定局向け
    (タイミング用)
    ノイズフィルタ内蔵。
    高いノイズ耐性と、IP67の耐環境性能
    AU-117 ノイズフィルタ内蔵。
    高いノイズ耐性と防水性能
    GPA-014 降雪エリアでも使用可能な耐環境性能
    GPA-017 コストパフォーマンスに優れた標準GPSアンテナ
    AU-18 移動体向け 用途別に複数種類のコネクタをラインナップ
    AU-15

仕様

全般

周波数帯域1575.42MHz ± 1.023MHz
偏波右旋円偏波
アンテナ部利得2.0dBi 以上(仰角90 度)
-6.0dBi 以上(仰角10 度)
出力インピーダンス50 Ω
総合利得20 ± 6dBi(AU-15-5B、AU-15-5G、AU-15-5S)
24 ± 6dBi(AU-15-1.0B)
雑音指数2.3dB 以下
VSWR2.0 以下
供給電圧DC 5.0V ± 0.5V
消費電流30mA 以下
動作温度-30 ~ +85℃
保存温度-40 ~ +100℃
動作湿度95%RH 以下
シリーズラインナップ (コネクタ&ケーブル)AU-15-5B(BNC, 1.5DS × 5m)
AU-15-1.0B( BNC, 1.5DS × 1m)
AU-15-5G( GT-5, 1.5DS × 5m)
AU-15-5S( SMB, 1.5DS × 5m)

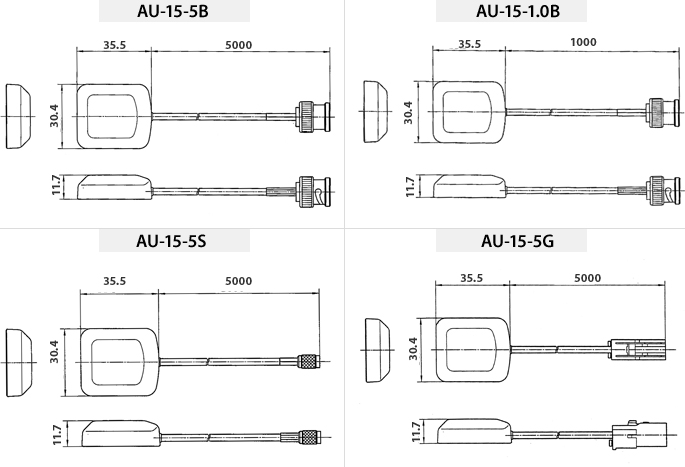

外寸図

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
