GPS/GNSSモジュール

マルチGNSS受信モジュール 型式 GN-87NEW

自動車・産業市場 コンシューマ市場

GPS+GLONASS同時受信マルチGNSSモジュール

GN-87は世界最高レベルの捕捉衛星数を実現したマルチGNSSモジュールです。GPS衛星に加えてGLONASS衛星も同時受信し、より精度の高い位置を安定して出力可能です。

関連コンテンツ

特長

  • マルチGNSS対応! GPSとGLONASSを同時受信

    ・従来のGPS単独測位と比較し、より高い測位精度とスムーズな航跡を実現
    ・異なる周波数帯の信号を同時に扱うことにより、妨害波に対するロバスト性が向上
    ・SBAS、QZSS対応
  • Galileo E1B/E1C信号を受信可能

    "Galileo OS SIS ICD Issue 1 Revision 1 September 2010" に記載のE1B信号ならびにE1C信号を受信可能
  • 世界トップクラスの捕捉衛星数で測位成功率アップ

    ・マルチGNSS受信により視野内衛星数はGPS単独測位のおよそ2倍
    ・遮蔽の多いアーバンキャニオンにおいてより多くの衛星信号を受信でき、測位成功率がアップ
    ・従来のGPS単独測位の受信機では位置飛び・位置ズレを起こすような過酷な環境での位置精度を向上
  • 高速TTFF

    ホットスタート1 秒以下
  • 高レート測位

    10Hz測位に対応(1 秒間に10 回の測位)
  • ノイズ耐久性能の強化

    機器内部のノイズをカット & ビルの反射波の影響を低減
    アンチジャミング
    耐マルチパス機能
  • Android™ドライバとAPIによりお客様製品の開発工数を軽減

    ・Androidのアプリケーションの開発者向けに、フルノのGNSSチップ/モジュールで利用可能なAndroidドライバとAPIを用意
    ・Androidをベースとしたカーナビゲーションや、車載機器にGNSSチップ/モジュールを組み込む際の開発の負荷を軽減
    詳しくはこちら
  • Flash ROM搭載

    機能拡張でき、長期に渡って使用可能
  • 車載で標準的なモジュールサイズ

    標準サイズと優れた実装性
    ・24Pin LCC(Leadless Chip Carrier)
    ・12.2mm × 16.0mm × 2.8mm
    ・端面電極でモジュールのはんだ付け状態を目視確認可能
  • アクティブアンテナとパッシブアンテナの双方を使用可能

仕様

全般

受信衛星システムGPS L1 C/A, GLONASS L1OF, QZSS L1 C/A, SBAS L1 C/A
Galileo E1B/E1C*
(対応予定)QZSS L1S

*"Galileo OS SIS ICD Issue 1 Revision 1 September 2010" に記載のE1B信号ならびにE1C信号を受信可能
衛星追尾チャンネル32 ch
(GPS, GLONASS, Galileo, QZSS, SBAS)
更新周期1/2/5/10 Hz
受信感度GPS
衛星追尾: -161 dBm
ホットスタート: -161 dBm
ウォームスタート: -147 dBm
コールドスタート: -147dBm
再捕捉: -161 dBm

GLONASS
衛星追尾: -157 dBm
ホットスタート: -157 dBm
ウォームスタート: -143 dBm
コールドスタート: -143 dBm
再捕捉: -157 dBm

*推奨アクティブアンテナ使用時
位置精度 (水平位置)GPS:2.5m(CEP)
GPS+SBAS:2.0m(CEP)
GPS+SBAS+GLONASS:2.0m(CEP)

*推奨アクティブアンテナ使用時
*更新周期1Hz時
TTFF (Typical)ホットスタート: <1 秒(@-130 dBm)
ウォームスタート:30 秒(@-130 dBm)
コールドスタート:33 秒(@-130 dBm)

*推奨アクティブアンテナ使用時
供給電圧DC 3.3V
消費電流衛星捕捉時: 72mA
バックアップ電源電圧: DC 1.4 - 3.6 V 電流: 10 μ A( Typ)
動作温度-40℃ ~ +85℃
保存温度-40℃ ~+85℃
パッケージ24Pin LCC(Leadless Chip Carrier)
12.2mm × 16.0mm × 2.8mm
プロトコルeSIP(NMEA 0183 Ver4.10 準拠)
FURUNO バイナリ
インターフェイスUART、タイムパルス
アンチジャミングあり
耐マルチパスあり

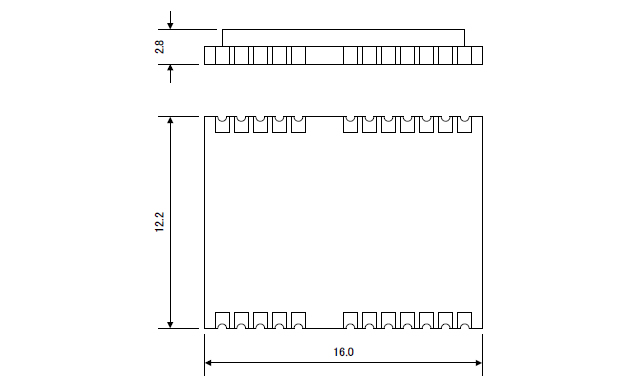

外寸図

評価用キット

GN-87 評価用キット


マルチGNSS受信モジュール GN-87の性能を評価するための評価用キットです。

特長

  • USBバスパワーからのDC5V電源の供給
  • USBからのシリアル送受信
  • SMAコネクタから1PPS出力
  • SMAコネクタよりアンテナ接続
  • 外寸:(w) 110mm x (D) 112mm x (H) 30mm
  • 重量:約260g
  • 付属品:USBケーブル、GPS-GLONASSアンテナ、CD ROM(専用通信ソフト、USBドライバ、ドキュメント)
