レーダー

19型、カラー液晶レーダー 型式 FAR-1417 (19')

漁船向け 官公庁船向け

12 kW高性能漁労用レーダー登場
さらなる進化を遂げた探知能力

高感度で低ノイズ。周囲状況をクリアに描写する高性能漁労用レーダーが誕生しました。航海安全のサポートはもちろんのこと、より効率的な操業支援をめざした結果、レーダー映像表現の可能性がさらに進化しました。

高速エンジン搭載 自動感度/レンジ調整 自動衝突予防援助機能 高輝度カラーLCD 結露防止対応 CAN bus

関連コンテンツ

特長

  • 19型高輝度カラーLCD を採用

  • 自船の旋回に合わせて、レーダーエコーを滑らかに回転するトルービュー表示機能付き |(ヘッドアップ、カーソルジャイロ、スターンアップモード時のみ)

  • 各種警報機能付き(見張り、ワッチ、アンカーワッチ、ガードゾーン、目的地到着、XTE など)

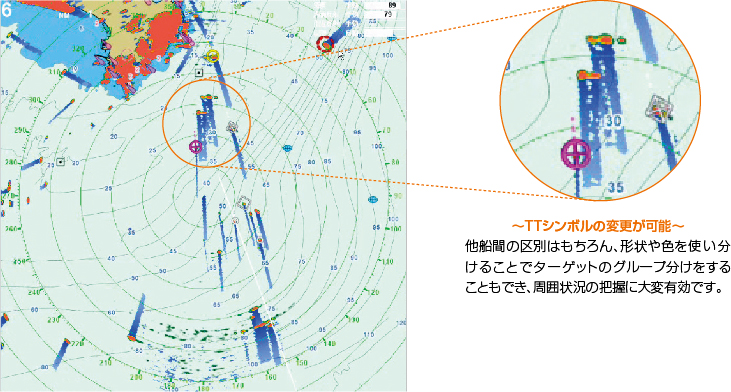

  • 他船の動きを監視するTT*(物標追尾)機能付き(*: 従来の“ARPA” に相当)

  • 船舶自動識別装置(AIS トランスポンダ)を接続することで、AIS データを表示可能

  • チャートの重畳表示が可能(日本全国のベクターチャートを内蔵)

  • マーク: 最大20,000 点、ライン(航路含む): 最大5,000 点、目的地: 最大100 点、自船航跡: 最大20,000 点、他船航跡: 最大200,000 点を記憶できる大容量メモリー

仕様

アンテナ部

出力12 kW
操作資格必要
アンテナタイプ120 cm型/200 cm型 選択
周波数9410MHz±30MHz, P0N
ビーム幅 (水平)120 cm型:1.9°
200 cm型:1.23°
ビーム幅 (垂直)20°
レンジ0.125-96 マイル
アンテナ回転数48 rpm / 26 rpm 選択
質量120 cm型: 33 kg,
200 cm型: 39 kg

指示器

画面タイプ19 型
表示モード表示モード(海図重畳、全画面表示)、方位モード(ヘッドアップ※、カーソルジャイロ※、コースアップ※、スターンアップ※、ノースアップ※、ノースアップトル―モーション※※)オフセンター

※船首方位信号が必要 ※※船首方位および自船位置情報(L/L)が必要
その他機能マーク、ベクトル、平行カーソル、干渉除去、物標拡大、ターゲットトレイル、見張警報、タイムゼロ、トル―ビュー
質量8.2 kg(フラッシュマウントタイプ)
11 kg(ハンガータイプ)

環境

動作温度範囲指示部:-15℃~+55℃
空中線部:-25℃~+55℃
防水性能指示部:IP56(前面)IPX2(背面)
空中線部:IPX6
制御部:IPX0
操作部:IPX2

電源

電源/消費電力表示部:DC12-24 V, 8.4-3.9 A
その他:
DC24 V: 7.9 A (26 rpm) 9.3 A (48rpm)
AC 100-115/220-230 V:3.0/1.6A(26 rpm), 3.6/1.8 A(48 rpm), 単相, 50/60 Hz

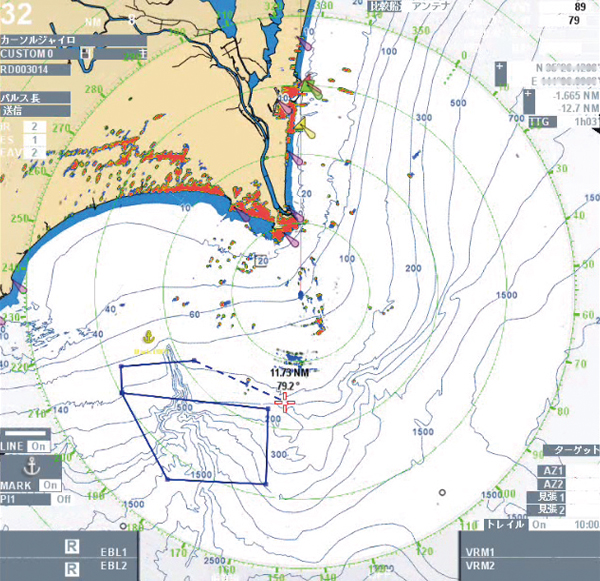

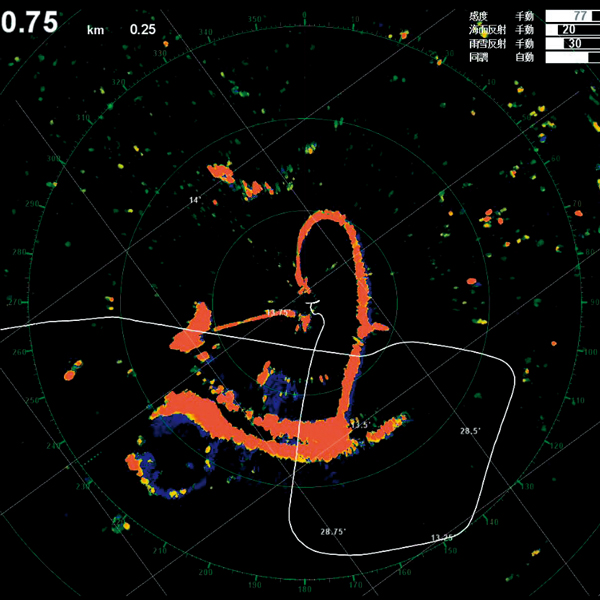

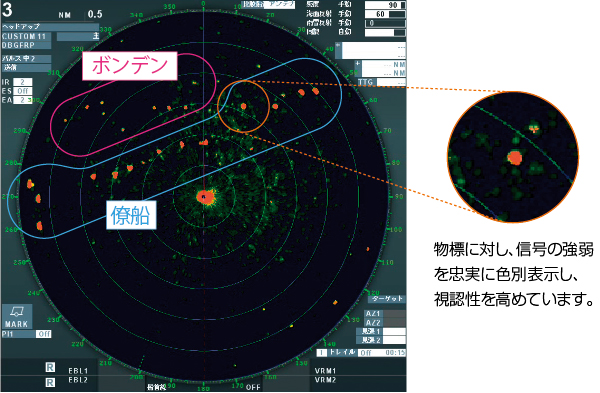

映像例

構成品

標準品

  • 空中線部(選択)
    XN12AFもしくはXN20AF
  • 制御部
    RPU-021
  • 操作部
    RCU-021
  • 表示部
    MU-190HD
  • ケーブル
    空中線/操作部/表示部ケーブル
  • 工事材料
    1
  • 付属品
    1
  • 予備品
    1

オプション品

  • ジャイロコンバータ GC-100
  • トランスユニット RU-1803
  • AC-DC電源 PR-850A
  • レーダー信号ケーブル RW-4864 1/5/10 m
  • モニター用DVI ケーブル DVI-D/D SINGLELINK 5/10 m
  • スイッチングハブ HUB-100
  • フラッシュマウントパッキン OP03-212

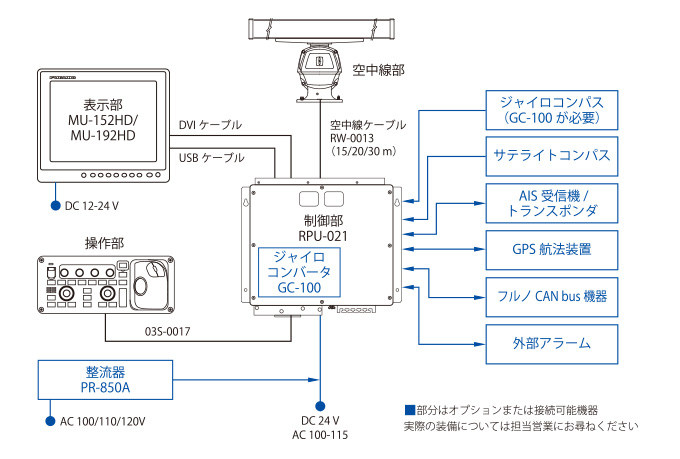

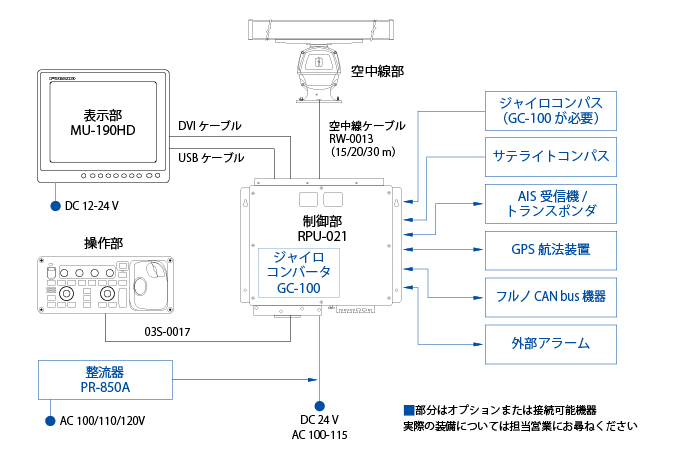

系統図

接続可能機器

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
