カラー液晶漁労用レーダー 型式 FAR-2127(F)

プレジャーボート向け 漁船向け

薄型・大画面!漁業のために生まれた高性能漁労用レーダー

ブイ・ボンデンの発見、自船の網成り、他船の網成り確認に威力を発揮

NavNet接続可能機器 自動感度/レンジ調整 自動衝突予防援助機能 イーサネット

関連コンテンツ

特長

  • 他船の集結・分布・位置確認に最適

  • 広い視野角を持つ19型高精細カラー液晶

  • 分割ユニットで装備性向上

  • 空中線部は24/42回転を用意(選択)

  • 最小レンジ0.125マイル

  • 機能キーの採用で、簡単ワンタッチ操作

  • 線・マーク・航跡を表示するビデオプロッタ機能

  • 尾引きを細くする細線化エコートレイル

  • エコーを全画面で表示できるフルスクリーンモード

  • トルーモーション時でもオフセンターが可能

  • 12時間追従可能なエコートレイル

  • 漁区番号や緯度・経度などの表示が可能

  • 衝突予防に役立つARPA機能

  • AISは最大1000点まで表示

仕様

アンテナ部

出力25 kW
操作資格必要
アンテナタイプ1260 mm オープン (4'), 2040 mm オープン (6.5') または 2550 mm オープン (8')
周波数9410MHz±30MHz, P0N
ビーム幅 (水平)1.9˚(4' オープン: XN-12AF), 1.23˚(6.5' オープン: XN-20AF) または 0.95˚(8' オープン: XN-24AF)
ビーム幅 (垂直)20˚
レンジ0.125 - 96マイル
アンテナ回転数24 rpm または 42 rpm
質量1260 mm オープン (4''):33 kg
2040 mm オープン (6.5''):39 kg
2550 mm オープン (8''):42 kg

指示器

画面タイプ19''型カラーLCD (SXGA 1280 x 1024)
表示モードヘディングアップ、カーソルジャイロ、コースアップ、ノースアップ、真運動(対地/対水)
その他機能ターゲット追尾 (TT), AIS表示
質量8.8 kg

環境

動作温度範囲提示部:-15℃ ~ + 55℃
空中線部:-25℃ ~ + 55℃ (保存温度:+70℃)
その他:-15℃ ~ + 55℃

防水性能指示部:IPX2
制御部: IPX0
空中線部:IPX6

電源

電源/消費電力指示部:
AC100-230 V: 0.7-0.4 A, 単相, 50/60 Hz
制御部:
DC24V: 8.8 A *1 /9.7 A *2
AC100-115 V: 3.0 A *1 /3.4 A *2
AC220-230 V: 1.8 A *1 /1.9 A *2
*1 : 24 rpm, *2: 42 rpm

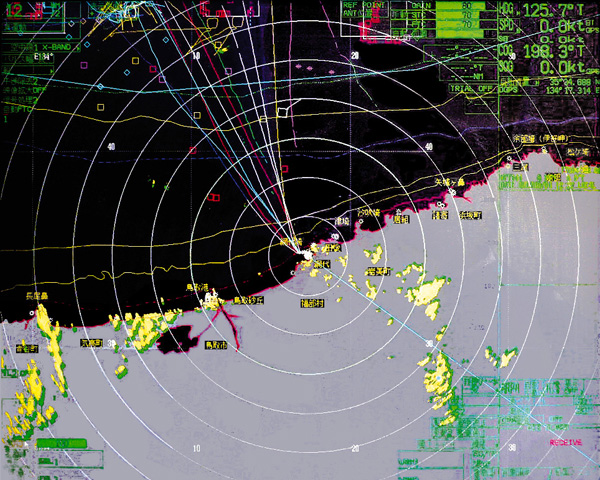

映像例

構成品

標準品

  • 空中線部
    1
  • 表示部
    1
  • 制御部
    1式
  • 操作部
    1式
  • アンテナケーブル
    1
  • アンテナ用電源
    1
  • 工事材料
    1
  • 付属品
    1
  • 予備品
    1

オプション品

  • リモート操作部RCU-016
  • ジャイロインターフェイスGC-10
  • パフォーマンスモニターPM-31
    PM-51
  • DVI-アナログ RGB 変換キットOP-03-180
  • RGB コネクトコンバータDSUB-BNC-1
  • カードインターフェイスCU-200
  • トランスユニットRU-1803/5466-1/5693/6522
  • 整流機RU-3424/1746B
  • 接続箱RJB-001
  • アンテナケーブルRW-9600
  • 外部ブザーOP03-21
  • ハンドグリップFP03-09840
  • ブラケットFP03-09840
  • ハブHUB-100
  • 法定予備品

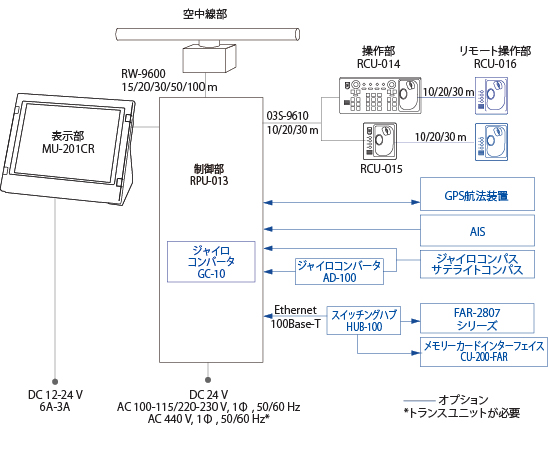

系統図

接続可能機器
