レーダー

19型、カラー液晶レーダー 型式 FAR-2157

漁船向け 官公庁船向け

高出力・高分解能、優れた探知能力を発揮!

ATAおよびAIS表示機能。他船の多様な情報を提供し、安全航行に貢献。

自動感度/レンジ調整 自動衝突予防援助機能 結露防止対応

関連コンテンツ

特長

  • ブイ、ボンデンなどの発見に最適

  • 海鳥など小さな標的も確実に探知

  • よく使う機能を簡単に呼び出せる機能キー&ダイレクトキー

  • 画面上にマーク・コメントの入力が可能

  • 充実したトレイル機能で周囲の状況を把握

  • 4台までのレーダーをネットワーク接続し、1台の表示部で集中監視

仕様

アンテナ部

出力50 kW
操作資格必要
アンテナタイプ257 cm型
周波数9410 MHz ± 30 MHz, P0N
ビーム幅 (水平)257 cm型:0.75° (-3dB点)
ビーム幅 (垂直)20°
レンジ0.125-120 マイル
アンテナ回転数約 22 rpm
質量257 cm型: 74 kg

指示器

画面タイプ19型 カラー液晶 (SXGA 1280 x 1024)
表示モードヘディングアップ、カーソルジャイロ、コースアップ、ノースアップ、真運動(対地/対水)
その他機能ターゲット追尾 (TT), AIS表示
質量卓上:11.0 kg、埋込:8.2 kg

環境

動作温度範囲空中線部:-25 ~ 55 ℃ 、その他:-15 ~ 55 ℃
防水性能指示部:IPX2
制御部/電源制御部/送受信部/操作部:IPX0
空中線部:IPX6

電源

電源/消費電力指示部: AC 100-230V:0.7-0.4 A, 単相、50/60 Hz
制御部: AC 100-115/220-230 V : 3.0/1.5 A, 単相、50/60 Hz
電源制御部:DC24V: 4AまたはAC200/220V:2.0A, 3相、50/60Hz

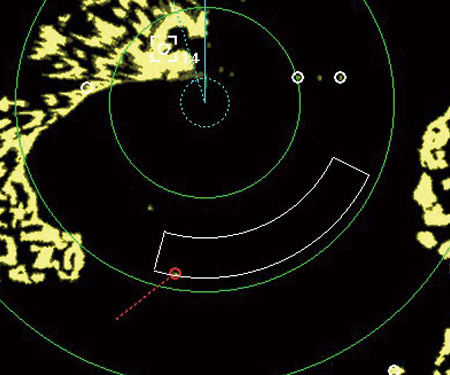

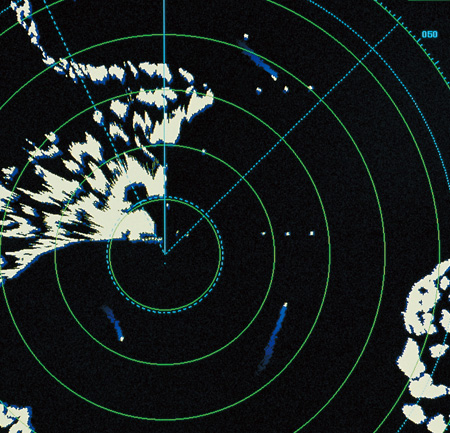

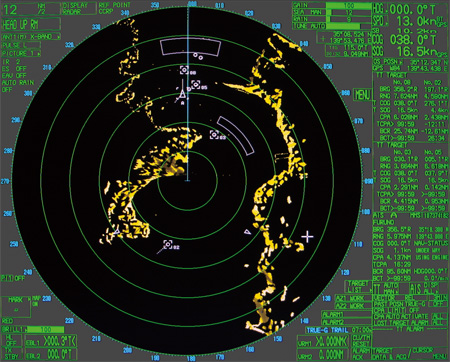

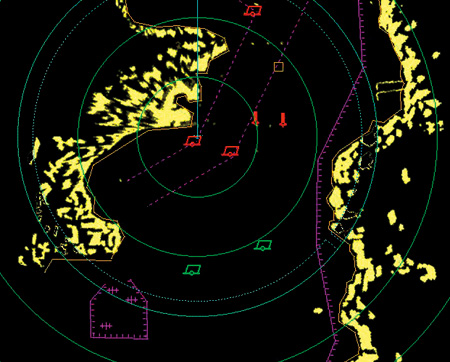

映像例

構成品

標準品

  • 空中線部
    Xバンド(XN-4A)
  • 電源制御部
    PSU-006
  • 表示部
    MU-190またはMU-190HD(選択)
  • 制御部
    RPU-013
  • 操作部
    フルキーボードタイプまたはトラックボールタイプ(選択)
  • 工事材料、付属品、予備品

オプション品

  • リモート操作部 RCU-016
  • ジャイロインターフェイス GC-10
  • DVI-アナログ RGB 変換キット
  • カードインターフェイスユニット CU-200
  • トランスユニット
  • 外部ブザー
  • 海岸線カード
  • ブラケット

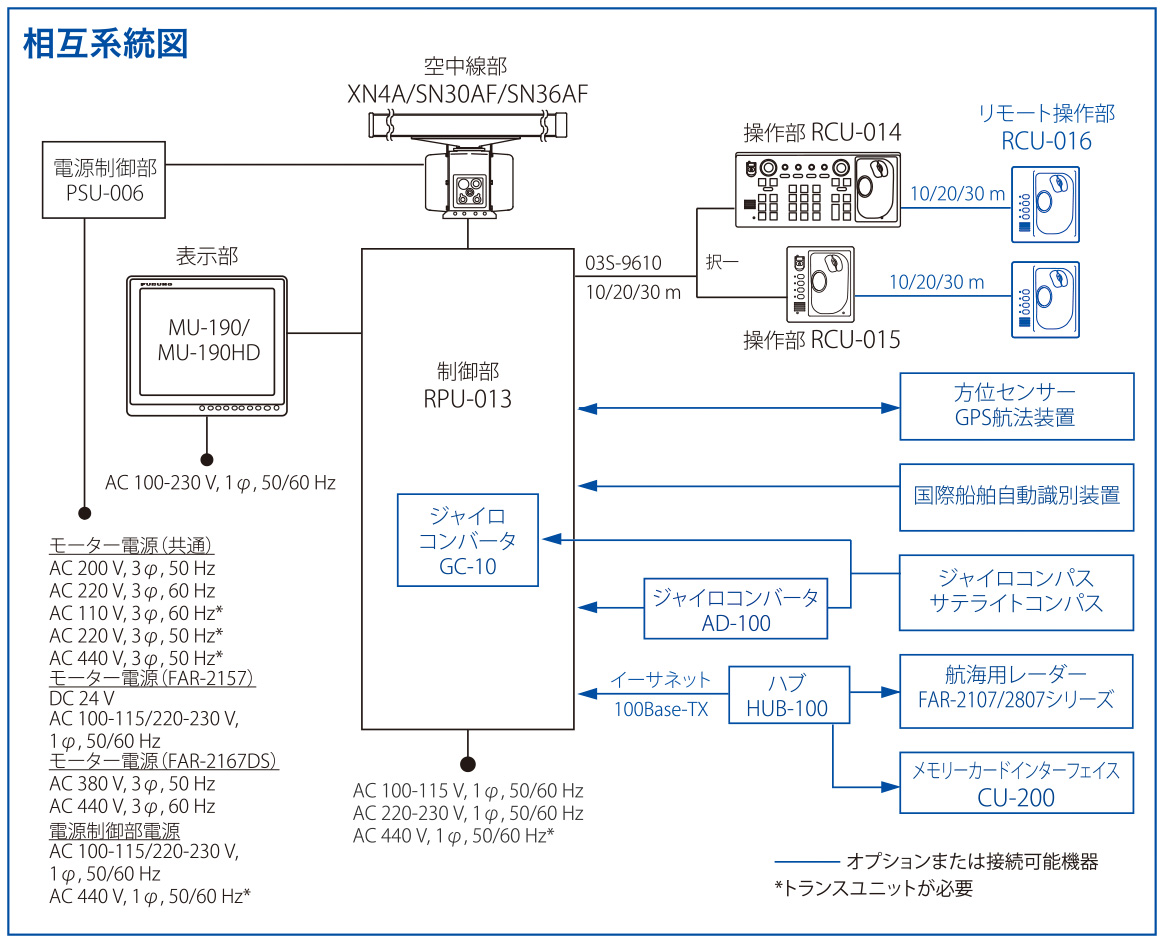

系統図

接続可能機器

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
