レーダー

19型、カラー液晶レーダー 型式 FAR-2167DS

漁船向け 官公庁船向け

高出力・高分解能、優れた探知能力を発揮!

ATAおよびAIS表示機能。他船の多様な情報を提供し、安全航行に貢献。

自動感度/レンジ調整 自動衝突予防援助機能 イーサネットプラグ&プレイ

特長

  • ブイ、ボンデンなどの発見に最適

  • 海鳥など小さな標的も確実に探知

  • よく使う機能を簡単に呼び出せる機能キー&ダイレクトキー

  • 画面上にマーク・コメントの入力が可能

  • 充実したトレイル機能で周囲の状況を把握

  • 4台までのレーダーをネットワーク接続し、1台の表示部で集中監視

仕様

アンテナ部

出力60 kW
操作資格必要
アンテナタイプ3090 mm S-バンド (10') or 3765 mm S-バンド (12')
周波数3050±30 MHz (S-バンド)
ビーム幅 (水平)2.3˚ (10' S-バンド: SN-30AF) or
1.8˚ (12' S-バンド: SN-36AF)
ビーム幅 (垂直)25°
レンジ0.125-120 マイル
アンテナ回転数約 21rpm (50Hz)/ 26rpm (60Hz)
質量3090 mm S-バンド(10''):135 kg
3765 mm S-バンド(12''):142 kg

指示器

画面タイプ19型 カラー液晶 (SXGA 1280 x 1024)
表示モードヘディングアップ、カーソルジャイロ、コースアップ、ノースアップ、真運動(対地/対水)
その他機能ターゲット追尾 (TT), AIS表示
質量8.8 kg

環境

動作温度範囲提示部:-15℃ ~ + 55℃
空中線部:-25℃ ~ + 55℃ (保存温度:+70℃)
その他:-15℃ ~ + 55℃

防水性能指示部:IPX2
制御部:IPX0
空中線部:IPX6

電源

電源/消費電力指示部: AC100-230V:0.7-0.4A, 単相、50/60Hz
制御部: AC100-115/220-230V:3.0/1.5A, 単相、50/60Hz
電源制御部:AC220/380V:3/1.5A, 3相, 50Hz または
AC220/440V:3/1.5A, 3相, 60Hz

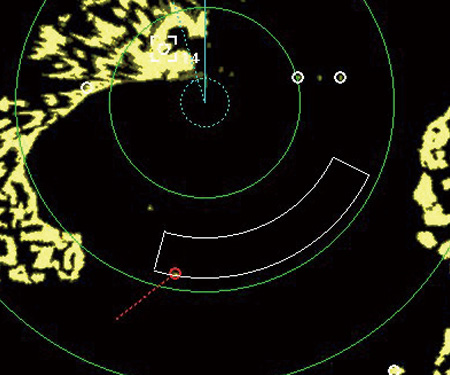

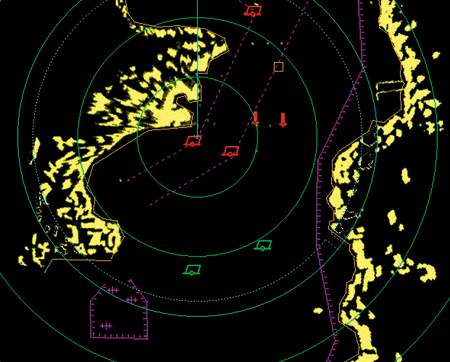

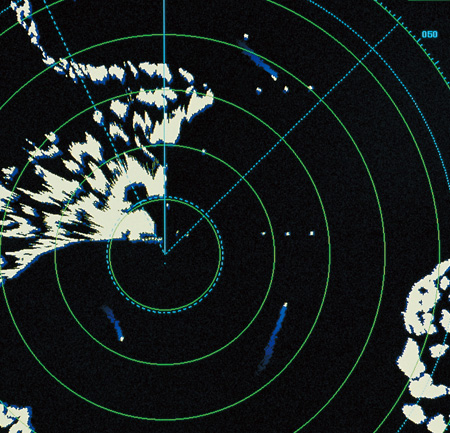

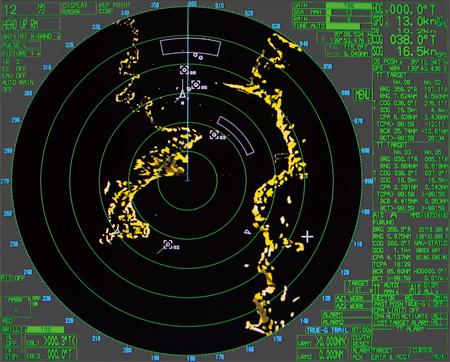

映像例

構成品

標準品

  • 空中線部
    1  Sバンド SN-30AF / SN-36AF(択一)
  • 電源制御部
    1
  • 表示部
    1
  • 制御部
    1
  • 操作部
    1 フルキーボードタイプ/トラックボールタイプ(択一)
  • 付属品
    1
  • 予備品
    1

オプション品

  • ジャイロコンバータ GC-10-2
  • トランスユニット RU-1803
    RU-5693
    RU-6522
    RU-5466-1
  • メモリーカード
    インターフェイス
    CU-200-FAR
  • 外部ブザー OP03-21
  • 操作部 RCU-016
  • RAM カード O0RAM08MC-005
  • DVI-RGB 変換キット OP03-180-1
    OP03-180-2
  • ケーブル組品 XH10P-W-6P L=20M
    XH10P-W-6P L=30M
    XH10P-W-5P-A L=10M
    XH10P-W-5P-A L=20M
    XH10P-W-5P-A L=30M
    DVI-D/D S-LINK 10M
    S03-9-5(8-8P)
    S03-9-10(8-8P)
    S03-9-15(8-8P)
  • アジロLAN
    ケーブルキット
    CP03-28900
    CP03-28910
    CP03-28920
  • 付属品 FP03-09820
  • 取手 FP03-09840
  • ダストカバー 03-163-1201
  • クランプ金具 OP03-182
  • フラッシュマウント
    キット
    FP03-09870
    OP03-198
  • 連結台 OP03-183
    OP03-185
  • ハンガーキット FP03-10201
  • BNC コネクタコンバータ DSUB-BNC-1
  • スイッチングハブ HUB-100
  • フード FP03-11500
  • 薄型フード FP03-11510

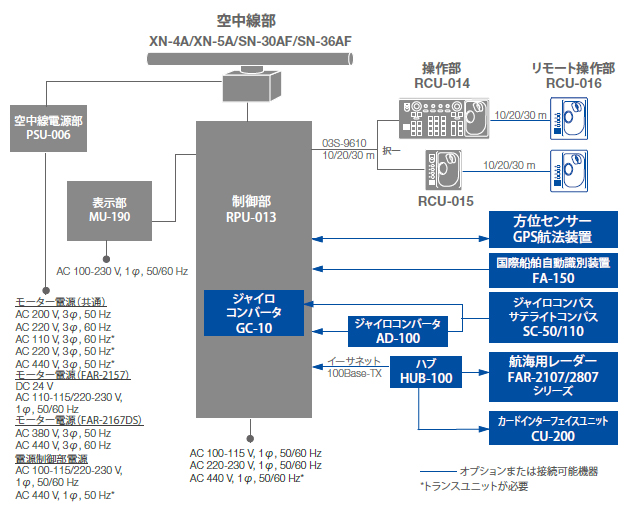

系統図

接続可能機器
