レーダー

8.4型 カラー液晶レーダー 型式 MODEL1815NEW

プレジャーボート向け 漁船向け

出力 4 kW。低消費電力化を実現した小型軽量のマリンレーダー。

ターゲット捕捉からベクトル表示までの時間はわずか数秒。確かなワッチで安全航行をアシスト。

自動感度/レンジ調整 自動衝突予防援助機能 船舶自動識別装置対応 操作資格不要

特長

  • レーダー操作資格不要の出力 4 kW (無線局免許申請は必要)


  • 最大消費電力は約38 W

  • 近距離の物標も鮮明に表示する優れた探知性能

    他船、ブイ、島、海面に浮く障害物もしっかりキャッチ。小さな物標も鮮明に表示します。

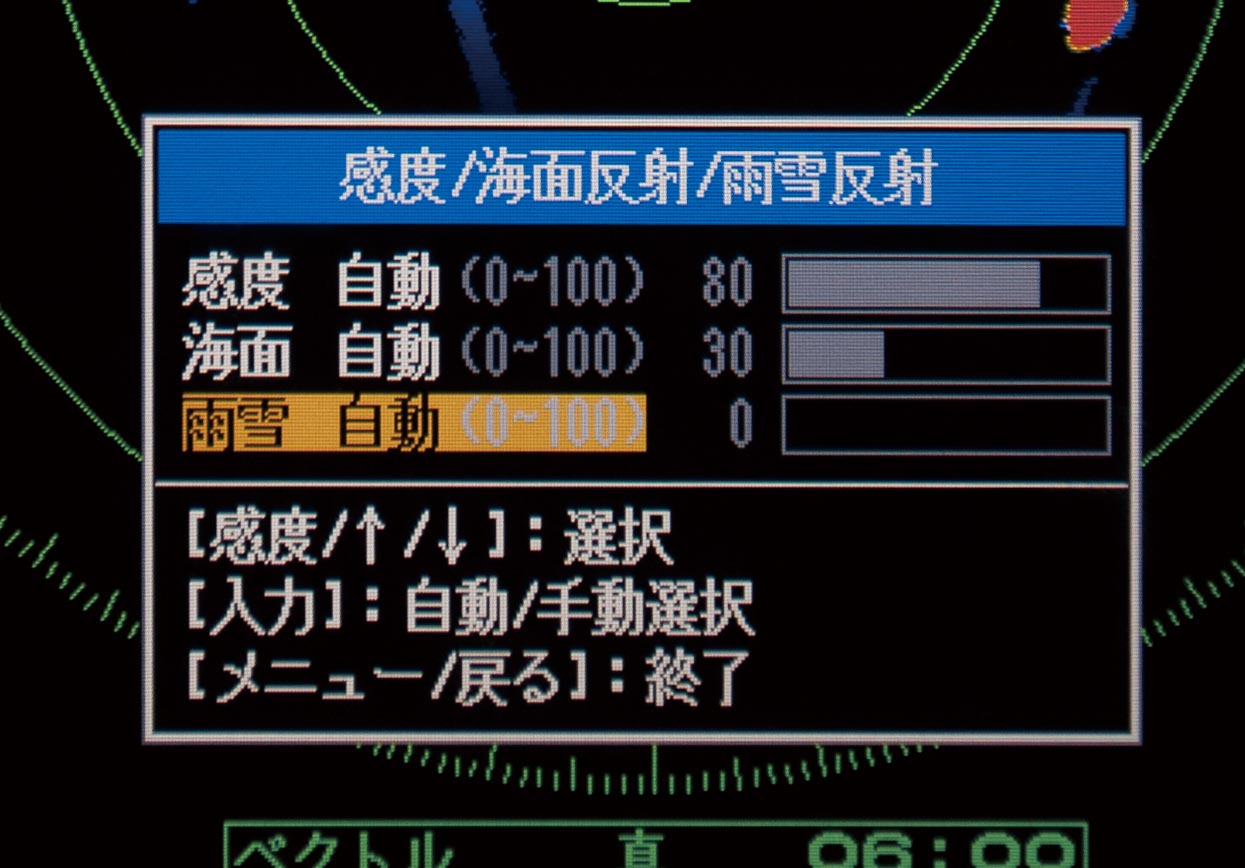

  • 感度や不要波除去は自動

    物標を適正に表示する感度調節や海面反射、雨雪反射などの不要波除去は自動で行います。レーダー操作が初めての人にも安心してお使いいただけます。(手動調節も可能)

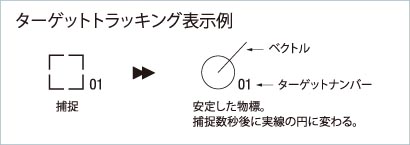

  • 他船の船速と進路方位を瞬時に演算表示する「ファストターゲットトラッキング機能」*

    船速、進路方位など他船動向の分析結果をベクトルで表示します。船が混雑する海域において、他船の動きを瞬時に把握することにより衝突防止の一助となります。最大10物標の表示と警報が可能です。
    *船首方位信号と船速信号が必要

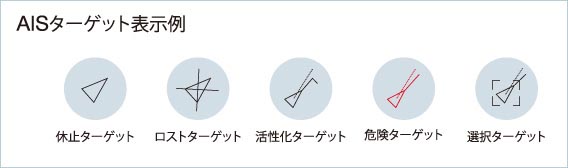

  • 安心をサポートするレーダー機能! 船舶情報を表示する「AIS表示」*

    他船の位置、針路、船速、船名などの船舶情報を表示します。目視できない他船の存在や動向も確認することができ安全航海をサポートします。最大100物標のAISターゲット情報が表示可能です。


    ※航法機器およびAIS機器の接続が必要


  • 動いている物標のみを尾引き表示する 「真エコートレイル機能」*

    レーダーで捉えた物標に残像を表示しますので、物標の動く速度や移動方向を一目で確認することができます。

    ※船首方位信号と自船位置情報(L/L)が必要

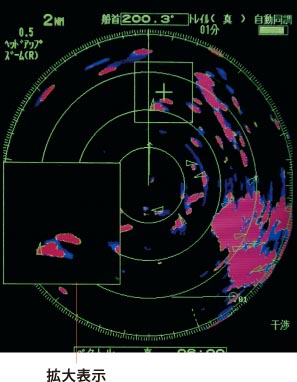

  • 確認したいエリアを拡大表示する「ズーム機能」

  • 衝突防止に役立つ「見張り警報」

    設定した範囲に接近する船舶、島や岩礁などの障害物を自動で検知し、電子音でお知らせします。

  • 用途にあわせて選べる5つの表示モード

    ●  ヘッドアップ

     船首線を常に真上に表示します。


    ●  コースアップ※1

     設定した目的地方向を常に真上に表示します。


    ●  ノースアップ※1

     真北が画面の真上(0°)に固定されます。


    ●  トルービュー※1

     自船の旋回に合わせてエコーが滑らかに追従します。

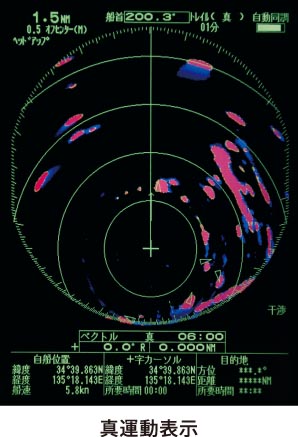

    ●  真運動※2

     陸などの固定物標は動かず、自船が画面上を移動します。

     “オフセンター”をONにすると、自船位置を中心からずらして表示します。

    1 船首方位信号が必要
    2 船首方位信号、自船位置信号が必要




  • ディスプレイの角度を調整できる スイベルマウントハンガーを採用

    直射日光の映り込みや視認性、設置場所を考慮して、ディスプレイの角度を自由自在に調節することが

    できます。


  • エコー色のバリエーションが充実

    直射日光時や曇天、夜間など状況に応じて最適なエコー色を選択できます。

仕様

アンテナ部

出力4 kW
操作資格不要
アンテナタイプ45 cm 型
周波数9410 MHz ± 30 MHz
ビーム幅 (水平)5.2°
ビーム幅 (垂直)25°
レンジ0.0625 - 36 NM (最大16段階)
最小探知距離25 m
アンテナ回転数24 rpm
質量6.5 kg

指示器

画面タイプ8.4" カラー LCD
表示モードヘッドアップ, コースアップ,ノースアップ,トルービュー,真運動
その他機能ファストターゲットトラッキング, AIS, エコートレイル
質量指示部:2.2 kg

環境

動作温度範囲指示部: -15°C to +55°C
空中線部: -25°C to +55°C
防水性能指示部: IP56
空中線部: IPX6

電源

電源/消費電力DC 12-24 V, 3.2-1.6 A

構成品

標準品

  • 指示部
  • 空中線部
  • アンテナケーブル
    10 m
  • 電源ケーブル
    3.3 m
  • 工事材料、予備品、付属品

オプション品

  • アンテナ取付台OP03-209
  • 外付けブザーOP03-21
  • NMEAデータ変換器IF-NMEA2K2
  • ジャンクションボックスFI-5002
  • フラッシュマウントキット

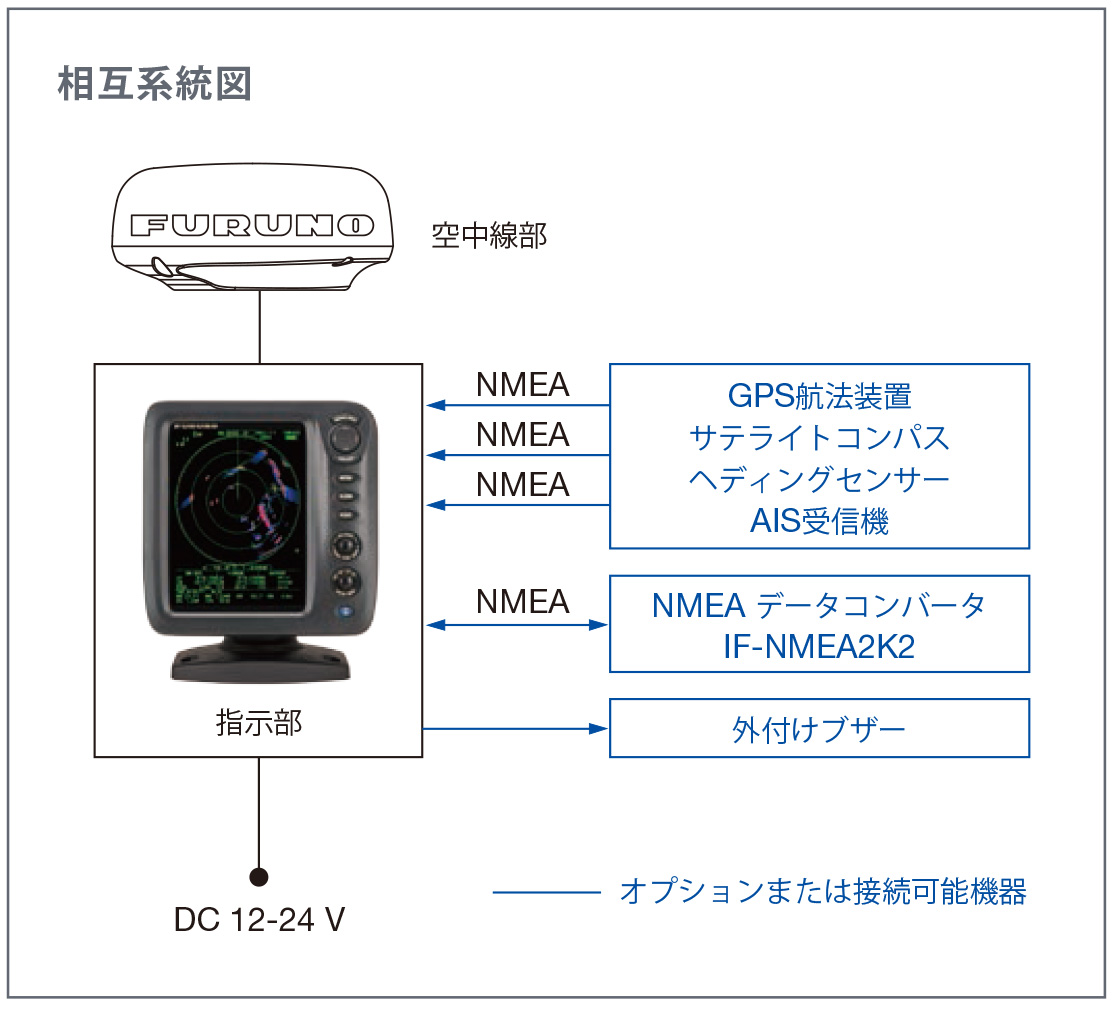

系統図

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
