ソナー

カラーセクタースキャニングソナー 型式 CH-37BB

漁船向け

高速旋回!
45度セクタースキャニングと充実した表示モードで魚群をとらえる

高感度探知!中層魚群、底付魚群に抜群の探知能力を発揮!

ブラックボックスタイプ(モニター別売) VIDEO 出力(RGB)

関連コンテンツ

特長

  • 高速旋回!全周型セクタースキャニングソナー|45度セクタースキャニング方式採用で、PPIソナーより旋回速度が約4倍アップ(300 mレンジ)

  • 海底の詳細状況を立体的に表示できる3D モード!底曳き漁などの漁場の把握に大きく貢献

  • 高分解能表示

  • 旋網船に最適。高周波採用により、網形状もくっきり表示

  • 中層曳きや底曳き船に最適! 魚群と網の位置関係が一目でわかる網口マーク

  • 幅広い視野角の縦型カラー液晶ディスプレイ MU-190Vとの接続で、高い視認性を提供(オプション)

  • 3種類の漁労キーで、時期や対象魚、漁場、操業工程に応じて、最適モードをワンプッシュ呼び出し

  • 船体動揺による画面の乱れを自動補正する、電子スタビライザ機能(オプション)

  • リモートコントロール標準装備

  • 周波数 60, 113, 162 kHzの3種類を用意(択一)

仕様

総合

表示レンジ水平:30~1600 m, 12 段階
断面:10~ 800 m, 12 段階

送受信装置

出力0.8 kW (60 kHz), 1.3 kW (113 kHz), 1.5 kW (162 kHz)

電源

制御部DC 24 V (0.5 A以下)
システム総合:DC 24 V (13.0 A)、上下動時は16.0 A
送受信装置DC 24 V (3.5 A)
上下動制御器DC 24 V (3.5 A以下)、上下動時は6.5 A
整流器整流器(オプション):RU-3423、RU-1746B-2, AC100/110/115/200/220/230V, 単相、50/60Hz

その他

質量操作制御部:18 kg
送受信装置:8.5 kg
上下装置:55 kg

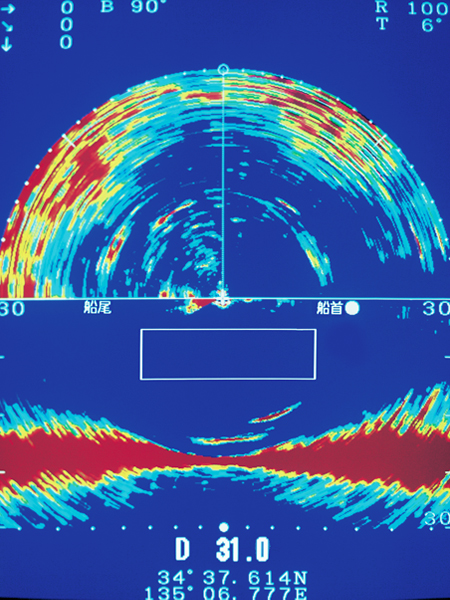

映像例

構成品

標準品

  • 操作制御部
  • 送受信装置
    60/113/162 kHz (選択)
  • 上下装置
    60/113/162 kHz (選択)
  • リモートコントロール
  • 工事材料

オプション品

  • 19型 縦型カラー液晶ディスプレイ MU-190V
  • 動揺角検出器 MS-100
  • 傾斜角検出器 BS-704
  • 整流器 RU-3423
  • 整流器 RU-1746B-2
  • フェアリング
  • スピーカー
  • ケーブル組品 5/10m, 6-6/6-4ピン
  • 5対ケーブル 5/10/15/20m
  • 複合48芯ケーブル 上下装置・送受信部間延長用
  • タンク 鉄、FRP、アルミ

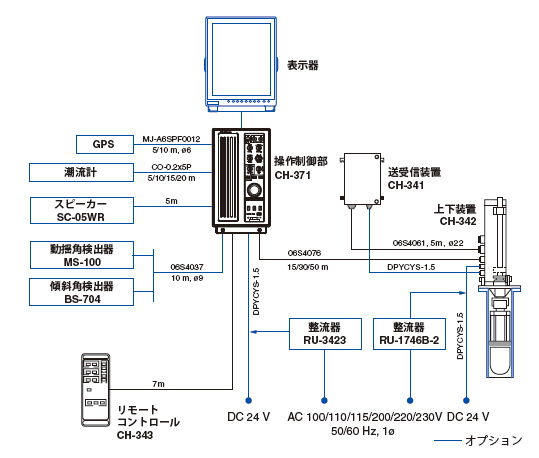

系統図

接続可能機器
