テレサウンダー

テレサウンダー 型式 TS-85NEW

漁船向け

漁労情報をリアルタイムで無線伝送!

主船上で従船の魚探反応を確認!

特長

  • まき網船、二艘曵き船に最適

  • デジタル化により耐ノイズ性が向上

  • 2周波の魚探映像を同時伝送!魚種判別をより確実に。

    主船側にて従船の集魚時の密集状況、魚群の分布水深などの情報把握が可能。投網判断に役立ちます。
  • NMEA接続により水温や潮流、航法情報も伝送可能

  • ゾンデ情報を取得することで、網深度も監視可能

  • 主船から最大6隻の従船の呼び出しが可能

仕様

総合

通信方式単信方式
電波型式F1D
周波数(全国波)
 42.680 MHz, 41.720 MHz, 41.570 MHz,
 41.510 MHz,41.480 MHz
(地区波)
 42.380 MHz, 42.320 MHz, 42.260 MHz
日本沿岸地域及び全海域 (沖縄管内及びその周辺海域を除く)
変調方式GMSK
変調速度19.2 kbps
周波数安定度20 ppm以下
送信出力0.1 W
受信感度-110 dBm 以下(SINAD 20 dB)
占有周波数帯域幅20 kHz以下
スプリアス感度80 dB 以上
相互変調-40 dBm以上
感度抑圧-35 dBm以上
システム構成主船1隻に対して従船最大6隻
伝送情報魚探エコー信号(2ポート同時/1ポート)※
航法データ(位置,水温,潮流)
ゾンデ信号(ID, 網深度, 底離距離, 沈降速度, 水温)
※ 魚探2周波同時伝送に対応。1周波を選択して伝送も可

インターフェイス

ポート数魚探:2ポート、DC検波信号(5Vpeak)、KP信号
CIF :1ポート、ゾンデ信号
NMEA:1ポート、NMEA0183-1.5/2.0/3.0/4.1
データセンテンス入出力:CUR, GGA, GLL, RMA, RMC, MTW

電源

本体DC 24 V : 0.4-0.6 A
整流器(オプション)AC 100/110/220/230 V、単相、50/60 Hz

環境条件

使用温度範囲-15℃~+55℃
相対湿度93%以下(+40℃)
保護等級全面パネル:IPX2, 筐体:IPX0
振動IEC60945 Ed.4

構成品

標準品

  • 標準システム構成
     ・主船用 1式
        本体 (TS-85) x1
        アンテナ (FAB-42G) x1
        工事材料 x1
     ・従船用 1式
        本体 (TS-85) x1
        アンテナ (FAB-42G) x1
        工事材料 x1

オプション品

  • 整流器(PR-62)

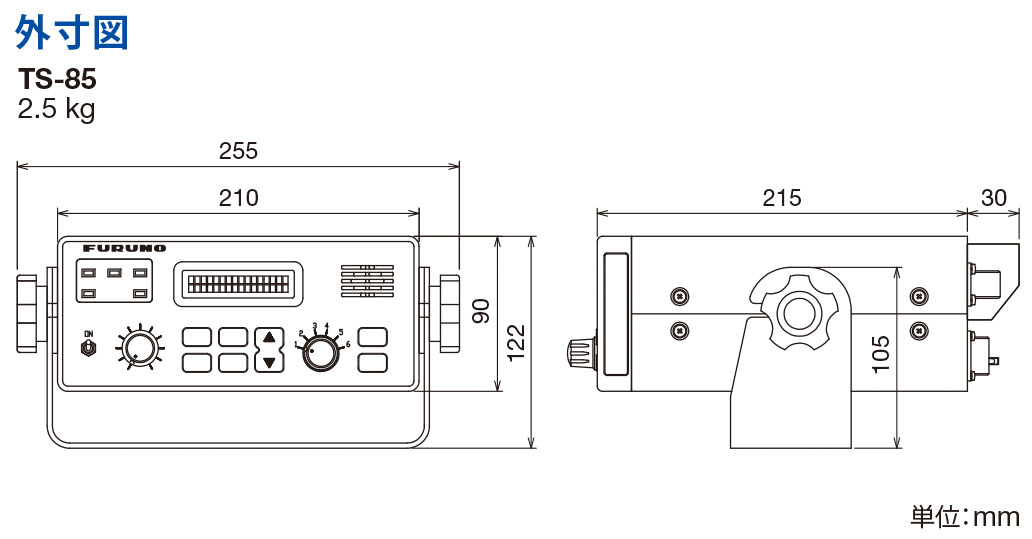

外寸図

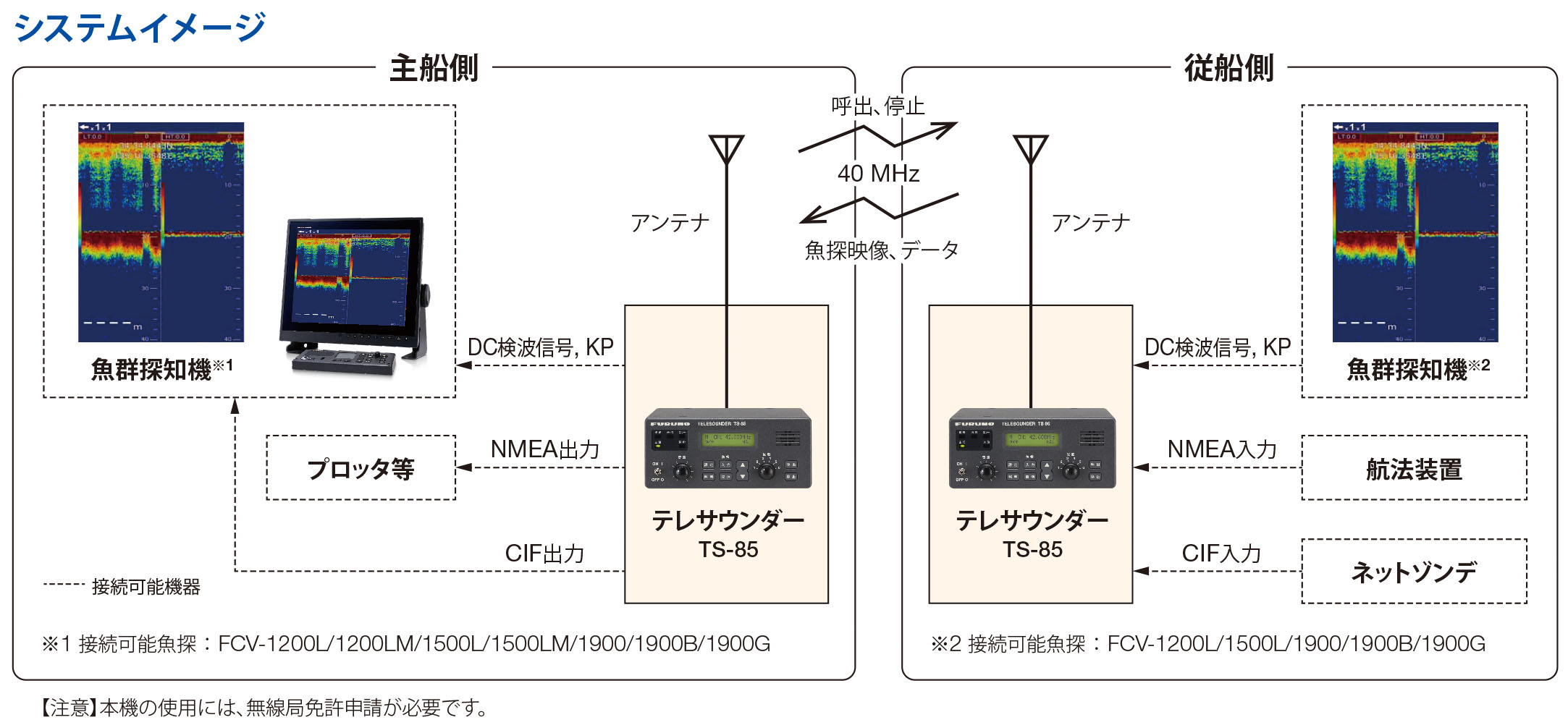

系統図

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
