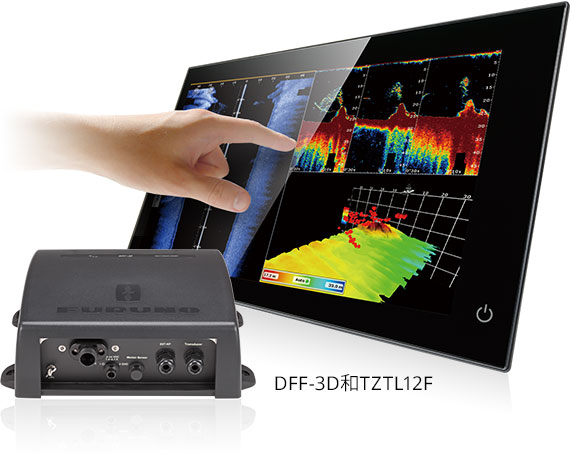

网络多波束声呐 DFF-3D

采用全新多波束技术的DFF-3D 是一款创新、有效的鱼群定位和海底轮廓测量工具。
先进的信号处理系统及令人赞叹的紧凑型多波束探头的完美结合,呈现了高精细的图像画面。

兼容TZtouch/TZtouch2

介绍视频

主要功能

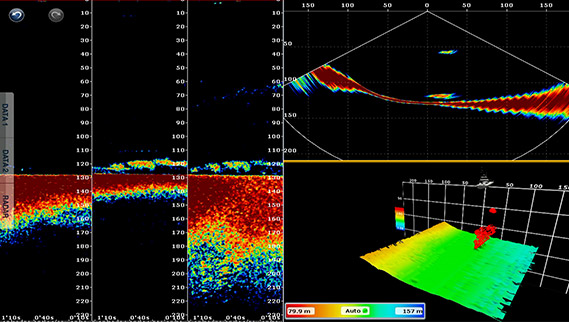

在更深处可发现令人惊叹的清晰画面及鱼群


深度 : 130 m

NavNet TZtouch或TZtouch2多功能显示器结合多波束声呐后,从左至右可观察120度范围,并可查看鱼群移动所在的深度和方向,同时实时显示海底状况。

  • 在左右120 度方向内,侧边的量程深度指示条最深可达200 米(超过650 英尺)*

  • 主波束可直接探测船只下方近300 米的水深(超过980 英尺)*

*取决于海底、水质和安装情况

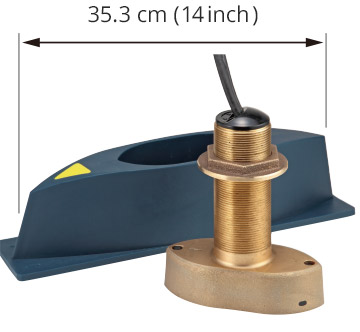

紧凑型全功能探头


带导流罩的紧凑型探头

  • 紧凑型的探头使得安装更为简便

  • 内置运动传感器(标配)可稳定显示画面,即使在恶劣海况下也可以取清晰稳定的图像

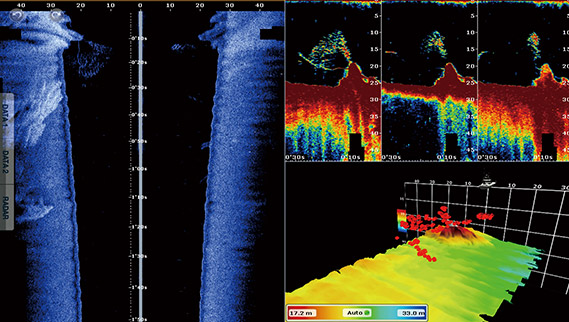

根据用户需求自定义显示画面

  • 取决于设置状况和偏好,多屏显示模式可选

型号导览

DFF-3D的四种创新性模式给您提供前所未有的全新体验

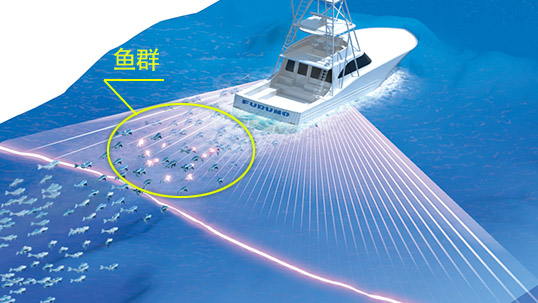

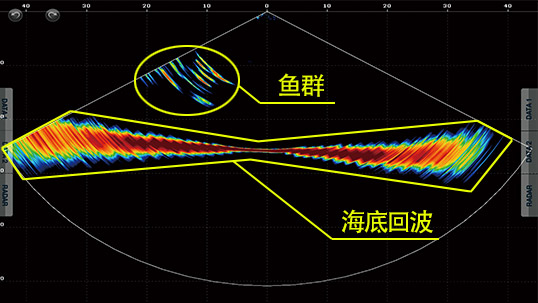

截面显示

截面显示可在左右120 度方向上实时显示水层回波。该模式有助于及时了解鱼饵分布和水层情况。

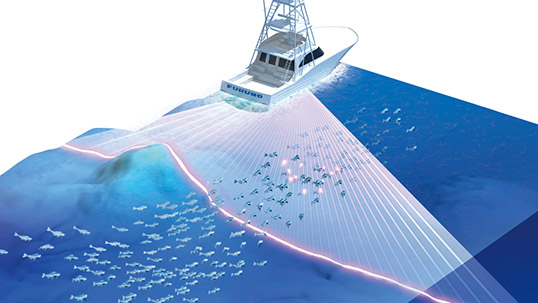

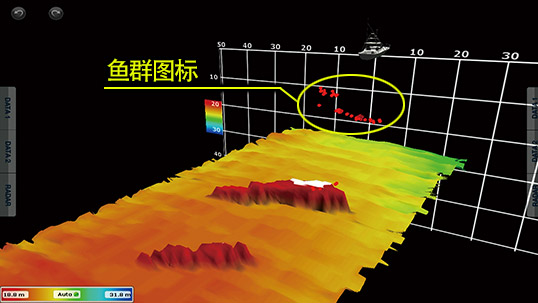

历史深度数据3D 标绘

历史深度数据3D 标绘可展现直观、简洁的3D海底画面,以及相应的鱼群图标。该模式可用于多种环境,如选择一个钓点及获取海底状况。

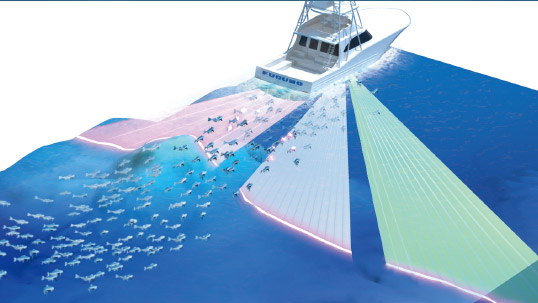

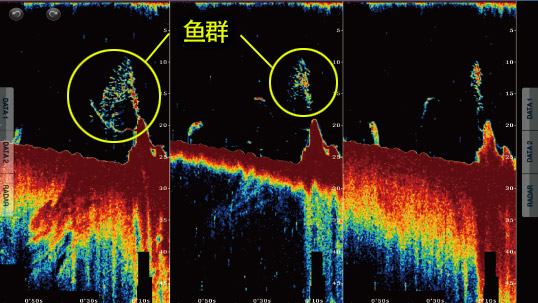

三/ 单波束测深仪

单波束(垂直于船底)或三方向(左中右)鱼探画面同步显示。三波束显示有助于在每个方向上掌握鱼群目标深度和海底情况,同时也可了解鱼群的游动方向。每个波束角度和波束宽度都可选择。

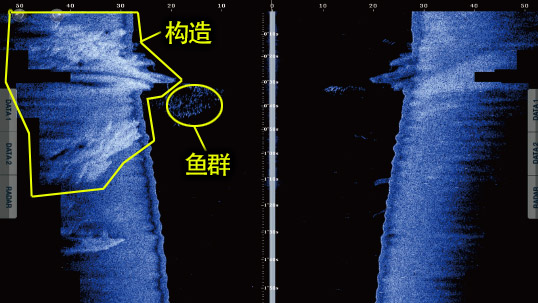

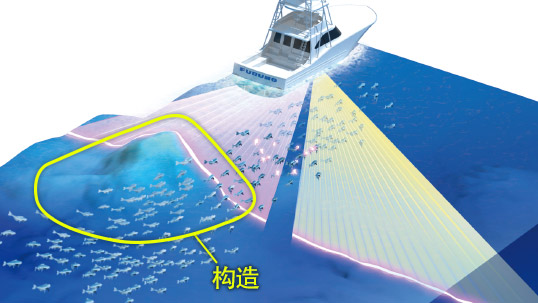

旁扫

旁扫模式可在左右两个方向上清楚显示高清晰的海床构造图像。用于探寻海底及了解海床构造。

规格

型号: DFF-3D

常规

发射频率 165 kHz
输出功率 800 W
最小量程 3 m
基本量程 5-1200 m
探测量程 200 m* (两侧波束最佳效果)
300 m* (主波束垂直船底)
* 取决于海底、水质和安装
三波束测深仪波束角 从右下20°-50°
显示模式 三/单波束测深仪,
旁扫
截面显示
历史深度数据3D标绘

接口

LAN 1个,以太网 10/100Base-TX
外部KP 1个(需选配外部KP套件)

环境

温度 -15℃ 至 + 55℃
相对湿度 40℃以上时小于等于93%
防水等级 IP55

电源

DFF-3D 12-24 VDC, 1.4-0.7 A
整流器(PR-62,可选) 100/110/220/230 VAC, 单相,50/60Hz

设备列表

标配
多波束声呐
DFF-3D
探头传感器
B54

选配件,安装材料

选配 外部KP套件
线缆组件(2 m/10 m)
整流器
PR-62

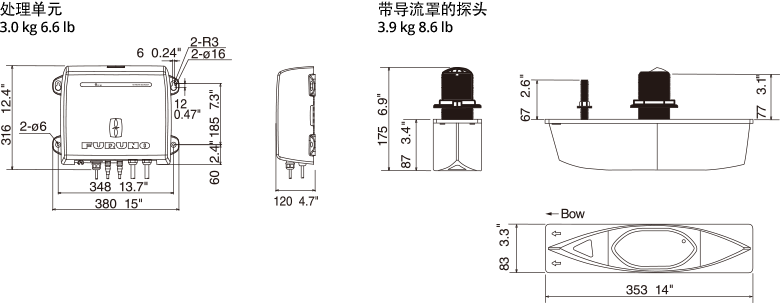

尺寸

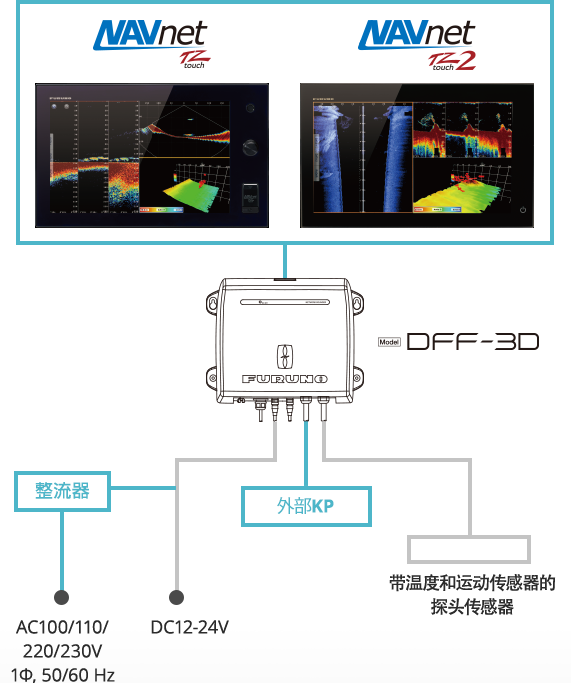

连接图

*NavNet系列所需系统版本
NavNet TZtouch (TZT9/TZT14/TZTBB) 版本5.01或更高
NavNet TZtouch2 (TZTL12F/TZTL15F) 版本5.01或更高

该设备仅兼容NavNet TZtouch/TZtouch2.
