固态多普勒雷达 DRS4D-NXT, 雷达,重新定义

DRS4D-NXT

DRS4D-NXT,雷达技术的再一次飞跃

一台拥有脉冲压缩、目标分析(Target Analyzer™)和快速目标捕捉(Fast Target Tracking™),运用多普勒技术的固态雷达。结合古野特有的RezBoost™技术,DRS4D-NXT 将天线阵雷达才有的性能浓缩到了一个24”的天线罩中。

视频

特性

全新目标分析(Target Analyzer™)功能通过多普勒技术,能够迅速识别到危险目标!

Doppler Target Analyzer

DRS4D-NXT 是世界上第一台使用古野特有的目标分析(Target Analyzer™) 功能的雷达。
当危险目标接近您的船舶时,它们会自动变换颜色以便于您辨识。绿色回波是静止或离您远去的目标,红色回波则是向您船只靠近的危险目标。
随着目标不断向您靠近或远离,回波也会不断地变换颜色。目标分析能够提升对周围环境的感知,通过提醒您所需留意的目标从而增强航行的安全性。

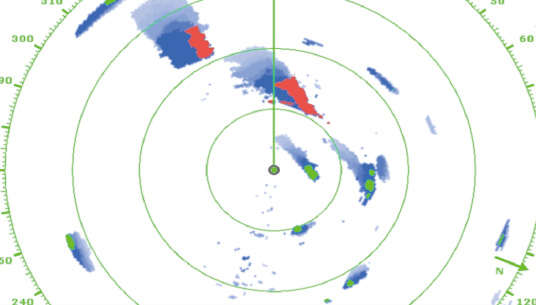

  • 目标分析(Target Analyzer™) 开

  • 目标分析(Target Analyzer™) 关

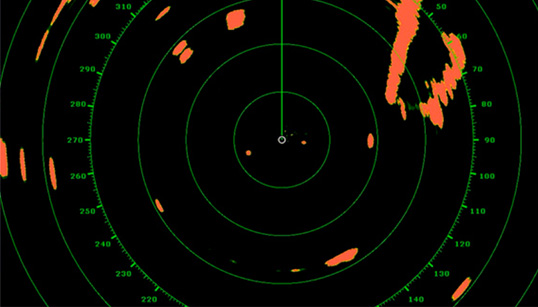

当目标分析开启时,两个接近的目标清楚地以红色显示。当目标分析关闭时,很难识别出正在靠近的目标。

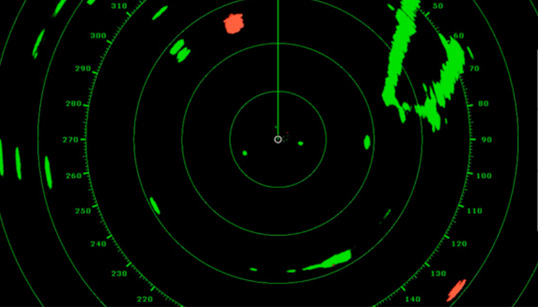

  • 危险目标会显示为亮红色

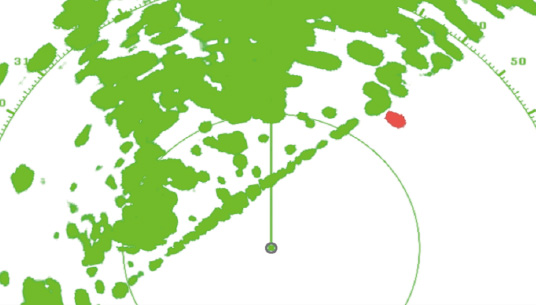

  • 通过目标分析(Target Analyzer™) 能够清楚地观察到移动目标向障碍物接近。

全新RezBoost™波束锐化

RezBoost™

这是第一次将古野特有的RezBoost™技术运用到雷达中,获得了令人印象深刻的表现。将RezBoost™设为MAX最大,目标回波锐利程度可以等同于2 °波宽。通过RezBoost™,在更小的海浪抑制下,您能看到更清晰的目标。

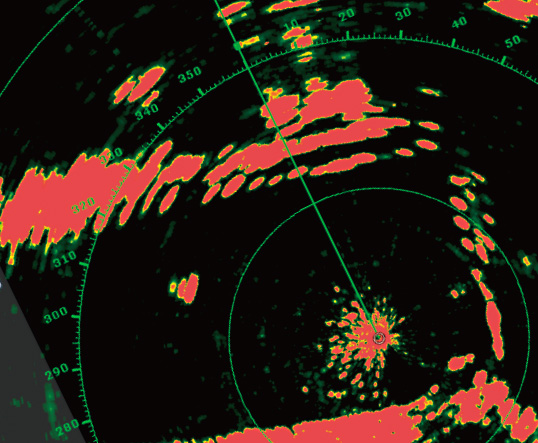

  • RezBoost™标准设置

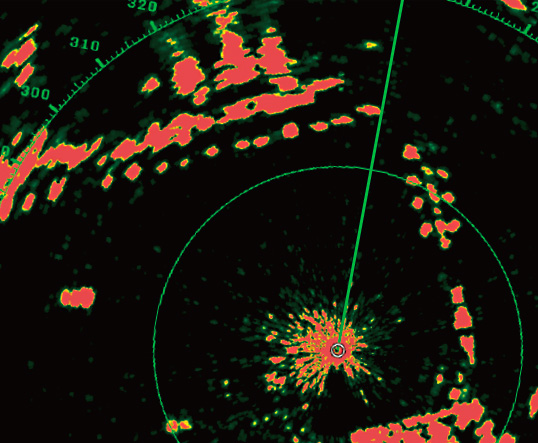

  • RezBoost™增强,设为最大

全新探鸟模式

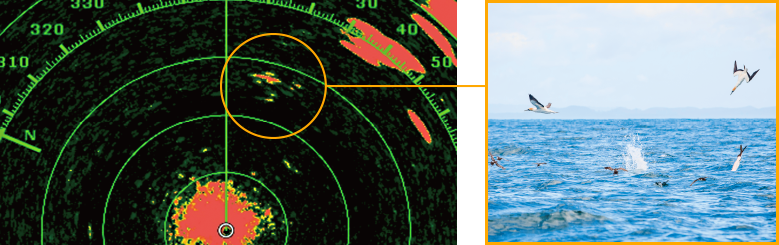

飞鸟回波真实场景

DRS4D-NXT 的另一个特色探鸟模式能够帮助您辨别聚集在鱼群附近海面的飞鸟。探鸟模式能够自动调节增益和海水抑制从而优化可见度。

全新快速目标捕捉(Fast Target Tracking™)

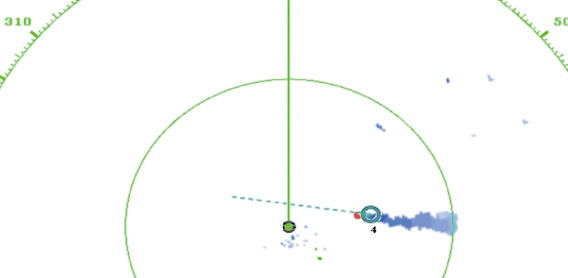

靠近船只的目标矢量

选中目标后仅需数秒,船只的速度和航向矢量即可显示。
精准的追踪信息,将使得预估其他船只航向和速度变得更为便捷。
当快速目标捕捉(Fast Target Tracking™)激活后,任何靠近您的船只都会自动显示出目标矢量并发出报警*。
能够同时显示多达100 个目标。

* 需要对TCPA 进行设置

  • NXT,固态脉冲压缩多普勒雷达
  • 革命性的目标分析(Target Analyzer™)功能,迅速识别危险目标
  • 快速目标捕捉(Fast Target Tracking™),多达100个目标
  • RezBoost™波束锐化,等同于波束宽度为2°的天线阵雷达
  • 紧凑型24”天线罩,输出功率25W
  • 探鸟模式,通过追踪飞鸟从而发现最佳的捕鱼场所
  • 安装简单,无需打开天线罩,且无需额外的PSU电源单元
  • 对于安装有DRS线缆的改造船,我们有带智能接头的电缆
  • 无需预热时间

规格

天线

类型

ø610 mm 天线罩 (24")

波束宽度

水平
标准 3.9° (-3dB)
在2° 至 3.9°之间调节
(RezBoost 有效控制)
垂直
25°

天线转速

24*/36/48 rpm
* 双量程模式中,转速限定为24rpmm

RF收发机

频率

Ch # P0N (MHz) Q0N (MHz)
1 9380 9400
2 9400 9420
3 9420 9440

脉冲长度 & PRR

P0N: 0.08 μs 至 1.2 μs / 1100 Hz
Q0N: 5 μs 至 18 μs / 1100 Hz

峰值输出功率

固态雷达, 25 W

量程范围

0.0625 至 36* nm
* 双量程模式中,量程限定为12nm

ARPA目标捕捉

最多100个

电源

12-24 VDC: 2.5-1.3 A

环境

温度: -25°C 至 +55°C
湿度: +40°C 时最大93%
防水: IP26

设备列表

标准

1. 天线单元
RSB-135-115
2. 线缆
10/15/20/30m
3. 备件


选配

1. 天线罩安装
OP03-208
2. 改造件
OP03-239
3. 网线
2/5/10 m
4. 接线盒
TL-CAT-012

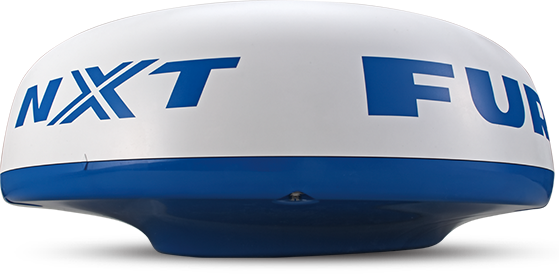

24"天线罩固态多普勒雷达 DRS4D-NXT

连接图

DRS4D-NXT Interconnection Diagram

该雷达仅兼容NavNet TZtouch/TZtouch2. NavNet TZtouch需要更新软件,2016年5月推出可兼容版。
