レーダーセンサー DRS X-Class シリーズ(DRS6A X-Class, DRS12A X-Class, DRS25A X-Class) 想像を超える探知性能 バードレーダー、誕生。


NavNet TZtouch / TZtouch2 専用モデル

従来のレーダー性能を超えた、まったく新しいDRS X-Classシリーズ。 バードレーダーの異名を持つDRS6A X-Class(4.9 kW)に加え、DR12A X-Class(12 kW)、 DRS25A X-Class(25 kW)の高出力バージョンが新たにラインナップ。
マリンレーダーDRS X-Classシリーズは、送信部の高効率化と受信部の高感度化を実現したことで、今までの性能を超える遠距離探知能力と、近距離分解能力の両面を高めており、圧倒的な探知能力を獲得しました。この性能改善により、海鳥の探知能力をより遠距離まで伸ばしたことがバードレーダーの異名につながっています。他船の動向はもちろん、海鳥の動きや雨雲の動向までをも探知できる、プレジャー向けレーダーでは最高峰ともいえるレーダーシリーズの誕生です。

Topics

2017年2月17日
DRS X-Classシリーズの動画を追加しました。
2017年2月2日
DRS12A X-Class、DRS25A X-Classの情報を追加しました。
2016年5月12日
話題のバードレーダー“DRS6A X-Class”がPerfectBOAT6月号で紹介されました。

特 長

  • 送信部の高効率化による、今までの性能を超える遠距離探知能力を獲得
  • 受信部の高感度化を実現したことで、近距離分解能力をも向上
  • 静音化を実現した業界最軽量クラスのレーダーセンサー
  • 動きのある物標(船や鳥)の動向を尾引きで表示できる真エコートレイル
  • ノイズを抑えて船や鳥のエコーを安定して表示するエコーアベレージ機能
  • 最小探知距離は20 m
  • 瞬時に他船動向(進路と船速)をベクトルで表示する、ファストターゲットトラッキング機能
  • DRS6A X-Class(4.9 kW)に加え、DR12A X-Class(12 kW), DRS25A X-Class(25 kW)の高出力バージョンがラインナップ
  • 空中線電源ユニット接続不要の簡単装備

NEW遠方にいる見えない海鳥も捉える、優れた探知能力。

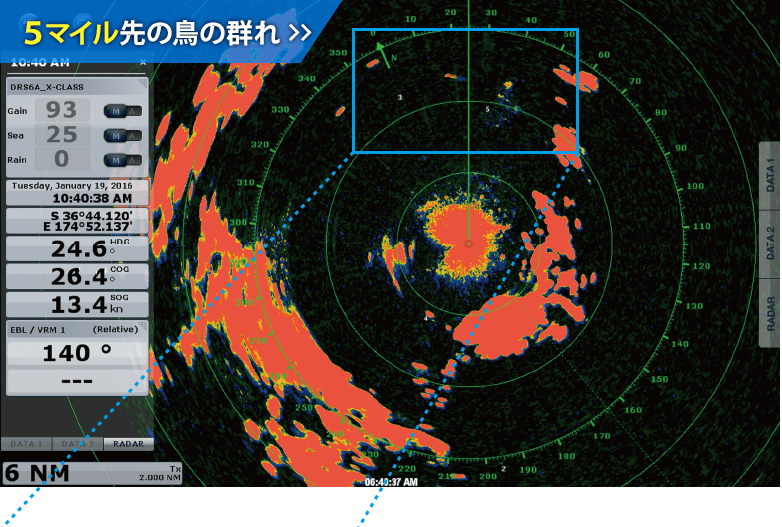

5マイル先の鳥の群れ

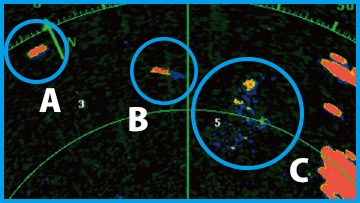

A 停泊中の船 B 走行中の船 C 鳥群れの反応

5マイル付近に鳥群れのエコーをキャッチ。群れ近くを走る船とは明らかに異なる反応で、鳥の反応をしっかりと映し出しています。エコートレイルも直線状に走る船のものとは異なり、不規則な動きを示しているのが分かります。

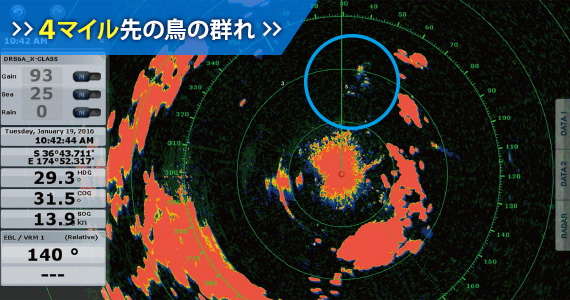

  • 4マイル先の鳥の群れ

    さらに4マイルまで近付くと、鳥の反応が分離されくっきりと表示。他のエコーとの違いも明確です。

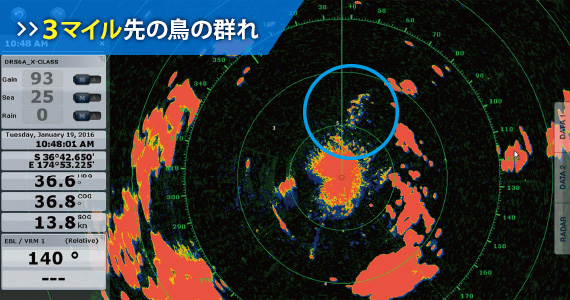

  • 3マイル先の鳥の群れ

    真エコートレイルにより、単体の鳥の動きが確認できます。
    近距離探知はモード切り替えで簡単に設定できます。

NEWロングレンジはもちろん、ショートレンジでも。
驚くほどに向上した探知性能。

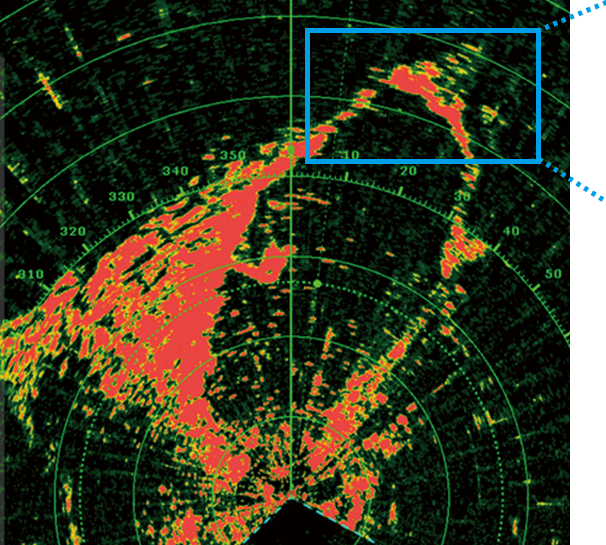

陸地の映りが改善!

遠距離の探知性能が向上したことで、36マイル先の陸地もしっかりキャッチします。

大阪湾大阪湾

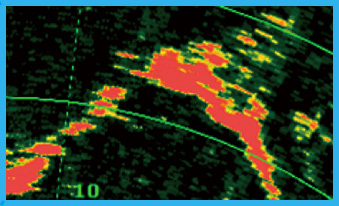

X-Classの映像(遠距離探知)X-Classの映像(遠距離探知)

36マイル先の陸地36マイル先の陸地

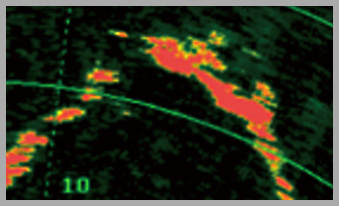

従来のレーダー映像従来のレーダー映像

近距離の小さな物標も見事に分離

これまでは映りにくかった小さな物標も捉えるため、衝突回避に貢献します。

ディンギーの集団ディンギーの集団

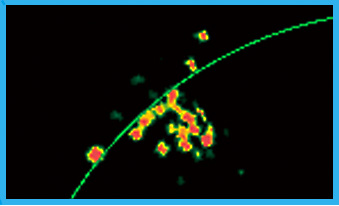

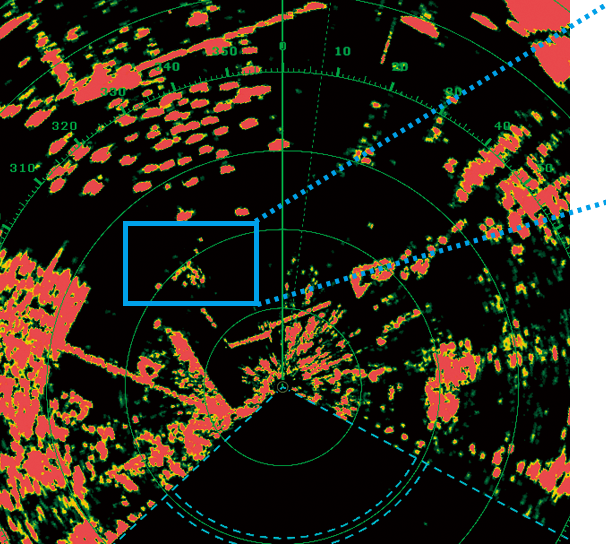

X-Classの映像(近距離探知)X-Classの映像(近距離探知)

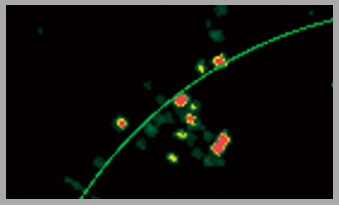

ディンギーのレーダーエコーディンギーのレーダーエコー

従来のレーダー映像従来のレーダー映像

仕 様

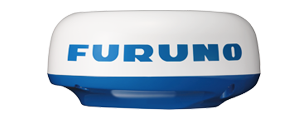

DRS6A X-Class

DRS12A X-Class NEW

DRS25A X-Class NEW
アンテナ長 XN12A:1255 mm
XN13A:1795 mm
出力 4.9 kW 12 kW 25 kW
アンテナ回転数 24/36/48回転 または24回転(固定)
ビーム幅 XN12A:水平 1.9° 垂直 22°
XN13A:水平1.4° 垂直22°
レンジ範囲 0.0625 to 96 NM
動作温度範囲 -25°C to + 55°C
防水性能 IP56
重量 21 kg (XN12A), 23 kg (XN13A) 22 kg (XN12A), 24 kg (XN13A)
電源 DC24 V
4.0 A 4.5 A 5.6 A

接続可能機器

空中線電源ユニット接続不要の簡単装備

この製品は、NavNet TZtouch / TZtouch2 のみ接続できます。
