雷达

19英寸 高精细彩色液晶 X波段 船用雷达 型号 FAR-2157NEW

高输出功率·高分辨率雷达
发挥优秀的探测能力

功能

  • 高输出功率雷达,实现远距离探测

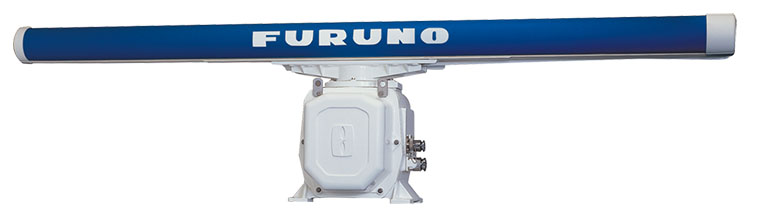

    X波段天线

    X波段 FAR-2157可选 50 kw的收发机
    (8 或10 ft天线可选)

    FAR-2157雷达适合监测远距离船只和浮标。50 kW高功率输出及长天线保证了在远距离探测时的高清晰度。

    S波段天线


    S波段 FAR-2167DS可选60 kw的收发机(10 或12 ft天线可选)

    FAR-2167DS高性能S波段雷达具有60 kw输出功率。飞行海鸟的跟踪对于商用捕鱼十分重要。FAR-2167DS可观测成群的飞鸟。如遇恶劣天气作业时,X波段会受海浪和雨水干扰,S波段雷达可确保正常目标监测。
  • 最适合发现海上浮标,障碍物等!

  • 可准确探测到海鸟等小的目标!

  • 经常使用的功能可以简单的通过快捷键一键呼出



  • 在画面上可进行标记·评论

  • 通过局域网可最多连4台雷达并在1个显示器上切换集中监视

    雷达可通过以太网实现用户的多种需求。
    最多可在同一个网络系统内同时连接4台X波段和S波段雷达。除此之外,必要的导航信息包括电子海图,经纬度位置,对地航向,対地速度,对水速度等,都可以在网络内共享。



  • 目标跟踪·AIS表示*功能提供他船的各种信息,以实现安全航行



    *需要连接AIS设备
  • 通过全面的追踪功能掌握周围状况

  • 黑盒配置同样可用

    黑盒雷达,由一个天线,处理单元和控制单元组成。几乎可以和任何大小的SXGA(1280 x 1024) 液晶显示器所匹配。古野同样提供了高端的液晶显示器可完美与FAR-2157-BB和2167DS-BB雷达系统相匹配.

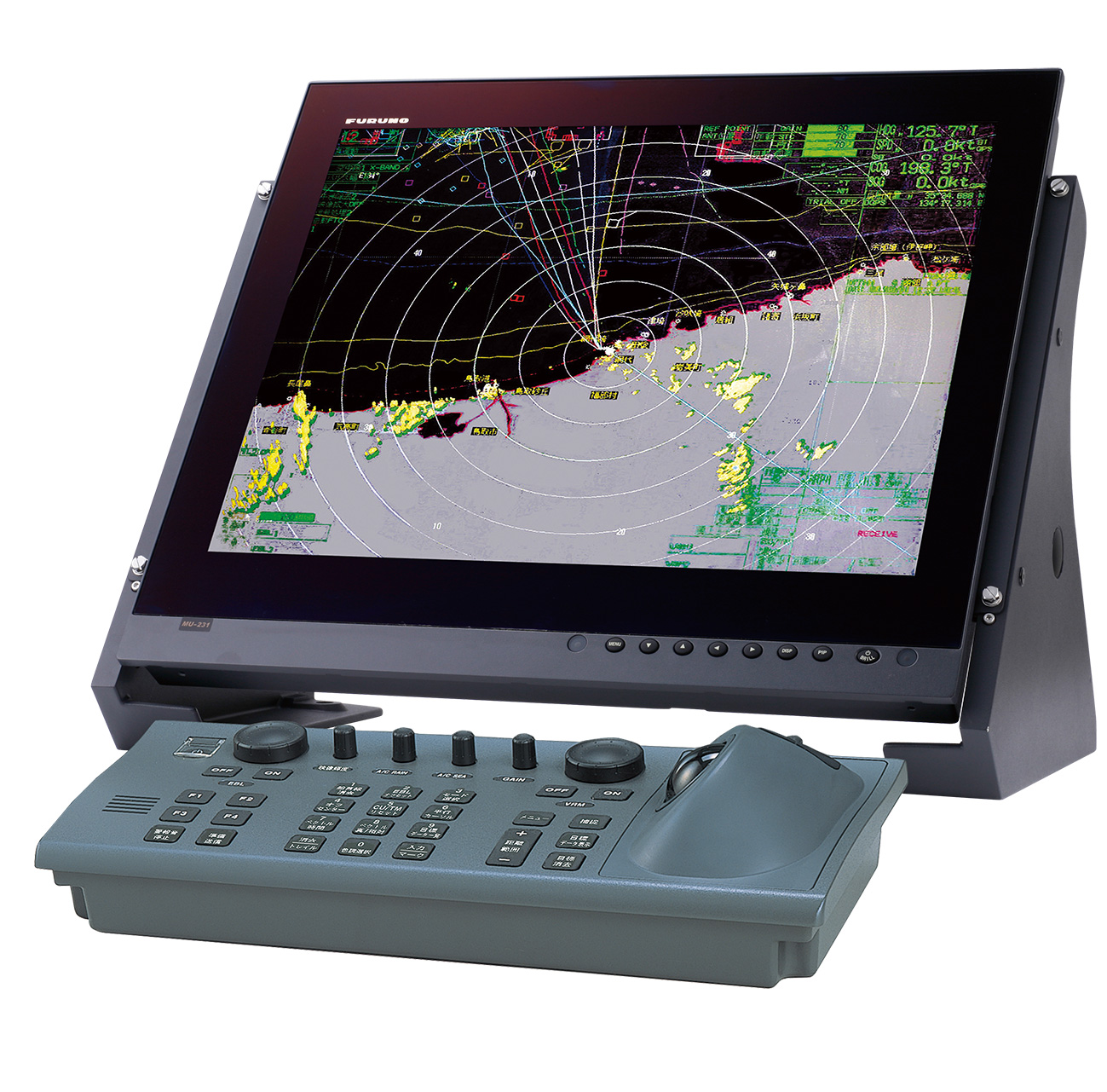

    控制单元即选配的23.1英寸显示器 MU-231

规格

天线

输出功率50 kW
类型横杆式X波段/S波段
频率9410 MHz ± 30 MHz, P0N
波束宽度 (水平)257 cm型:0.75° (-3dB点)
波束宽度 (垂直)20°
量程范围0.125-120 NM
转速X波段:18/22 rpm, 22 rpm
S波段:21/26 rpm
重量XN-4A:4 kg
XN-5A:77 kg

显示单元

显示单元19英寸 光栅扫描 日光色LCD (SXGA 1280 x 1024 像素)
显示模式艏向向上,罗经光标,航向向上,北向上,船尾向上,真运动 (对地/对水模式)
重量显示器MU-190 (黑盒配置不包含显示器)
支架安装 11.0 kg
面板安装 8.8 kg

电源

电源处理单元
100-115/220-230 VAC, 1Φ, 50/60 Hz
3.0 A (100-115 VAC)
1.5 A (200-230 VAC)
440 VAC, 1Φ, 50/60 Hz 配可选变压器 RU-1803
显示器单元
100-230 VAC, 1Φ, 50/60 Hz

视频案例

连接图

可连接的产品

相关文档

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
