雷达

10.4英寸彩色液晶雷达 型号 MODEL1835

引领航海雷达更高品质,可操作性和可靠性

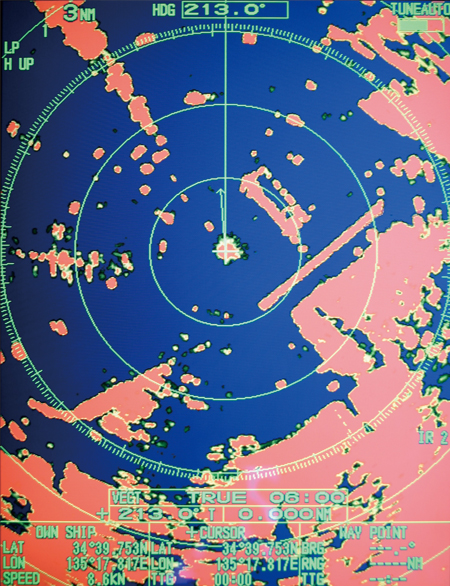

此系列新雷达提供了高清晰度目标显示,具有自动增益、海浪和雨雪抑制,可获得无杂波的雷达图象。在不同量程上对非常小的目标具有卓越的侦测特性。它还包含了新的显示模式(例如真视觉模式,全屏模式),这些有助于安全航行。

功能

  • 便捷安装 10.4英寸纵向液晶显示器(350cd)

  • 密封的液晶显示器在全天候条件下清晰显示

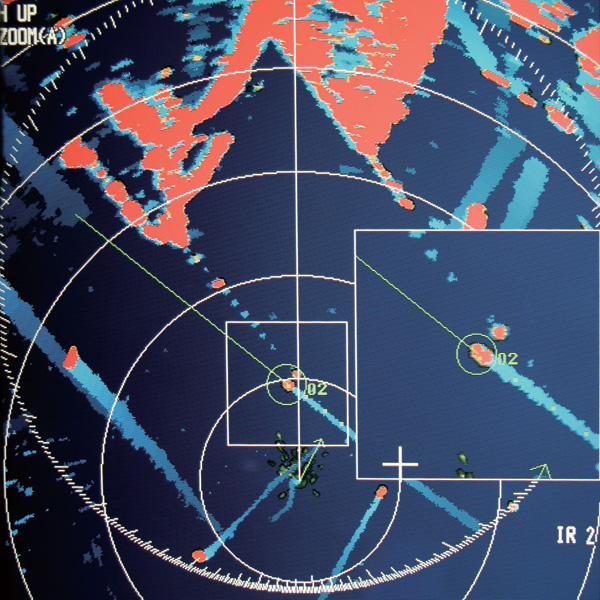

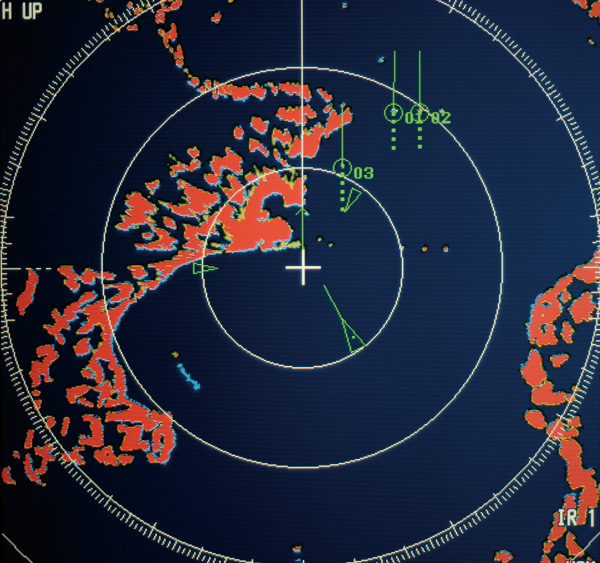

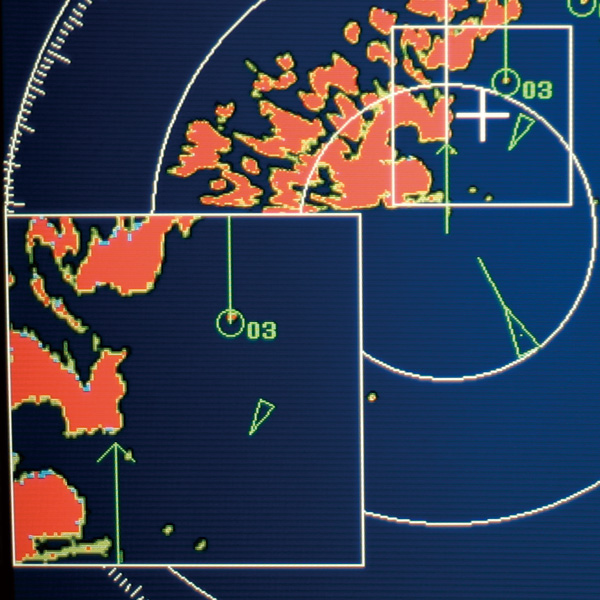

  • 可稳定地追踪AIS/TT 目标并可目标放大显示

  • 全屏模式令操作人员观察本船周边更宽广的范围

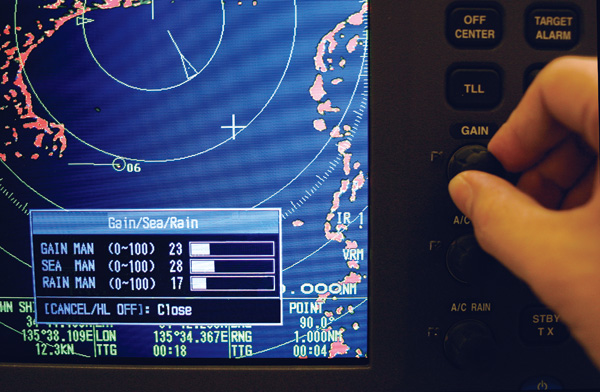

  • 增强的自动调谐/增益/抗杂波抑制功能

  • 回波颜色有黄,绿,橙或彩色

规格

天线

输出功率
4 kW
类型
辐射器罩 60 cm (24'')
频率
9410 ± 30 MHz (X- 波段)
波束宽度 (水平)
4.0°
波束宽度 (垂直)
20°
量程范围
0.0625-36nm
转速
24 rpm
重量
8 kg

显示单元

显示单元
10.4'' 彩色液晶 (640 x 480, VGA)
显示模式
船首向上,航向向上*,北向上*, 真视觉*, 真运动**
* 须接入船首信号
** 须接入船首,船位信号
其他功能
AIS 功能 (要求AIS信号输入)
回波拖尾
自动标绘 (需选配件ARP-11)
重量
5.4 kg

环境

温度
显示单元:-15°C 到 +55°C
天线单元:-25°C 到 +55°C
防水等級
显示单元:IP55
天线单元:IP26

电源

电源
12-24 VDC: 4.1-2.0 A

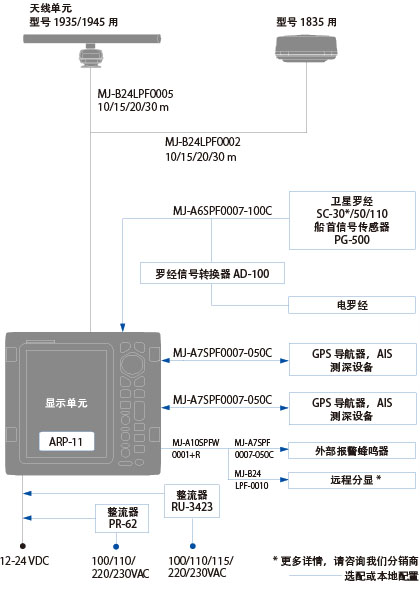

连接图

相关文档

* 规格如有更改,恕不另行通知。
