雷达

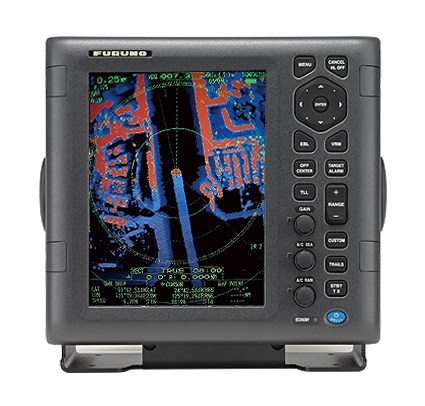

10.4英寸彩色液晶雷达 型号 MODEL1937

针对内河船和高速船的高性能雷达

此系列新雷达提供了高清晰度目标显示,具有自动增益、海浪和雨雪抑制,可获得无杂波的雷达图象。在不同量程上对非常小的目标具有卓越的侦测特性。它还包含了新的显示模式(例如真视觉模式,全屏模式),这些有助于安全航行。

功能

  • 近距离超级探测能力

  • 天线高速旋转(48rpm)实现了雷达图像快速刷新

  • 便捷安装的10.4英寸彩色液晶显示器(350cd)

  • 密封的液晶显示器在各种天气条件下提供清楚的图像

  • 稳定的AIS/TT目标跟踪和放大显示功能

  • 全屏显示模式让用户观察到本船周围更大范围

  • 增强型自动调谐/增益/杂波抑制功能

规格

天线

输出功率
4 kW
类型
开放式 120 cm (4.0')
频率
9410 ± 30 MHz (X-波段)
波束宽度 (水平)
1.9°
波束宽度 (垂直)
22°
量程范围
0.0625-48 nm
最小分辨
16 m
转速
48 rpm
重量
25 kg

显示单元

显示单元
10.4'' 彩色液晶 640 (H) x 480 (V), VGA
显示模式
船首向上,航向向上*,北向上*, 真视觉*, 真运动**
* 须接入船首信号
** 须接入船首,船位信号
其他功能
AIS 功能 (要求AIS信号输入)
回波拖尾
自动标绘 (需选配件ARP-11)
重量
5.4 kg

环境

温度
显示单元:-15°C 到 +55°C
天线单元:-25°C 到 +55°C
防水等級
显示单元:IP55
天线单元:IP26

电源

电源
12-24 VDC: 7.3-3.5 A (24 rpm)
8.8-4.1 A (48 rpm)

连接图

* 规格如有更改,恕不另行通知。
