レーダー

12.1型、カラー液晶レーダー 型式 FR-8255

出力25 kW!ノイズを抑えてクリアな映像を映し出すデジタルレーダー

フルノ独自のデジタル信号処理技術を搭載!物標や船をクリアに分離します。

プレジャーボート 漁船 官公庁船
デジタルレーダー 自動感度/レンジ調整 自動衝突予防援助機能 船舶自動識別装置対応 高輝度カラーLCD

特長

  • 雨雪反射、海面反射除去性能が大幅に向上(従来機比較)

  • 他船の動きがわかりやすい!真エコートレイル

  • 85°の広視野角LCD!ブリッジのあらゆる方向から視認可能

  • 縦型LCDで前方探知に最適

  • AIS表示機能

  • 高速48回転仕様も選択可能

  • 国際規格IEC画面も表示

  • ターゲットトラッキング(TT)表示機能

  • 水深表示が可能

  • ユーザー登録機能

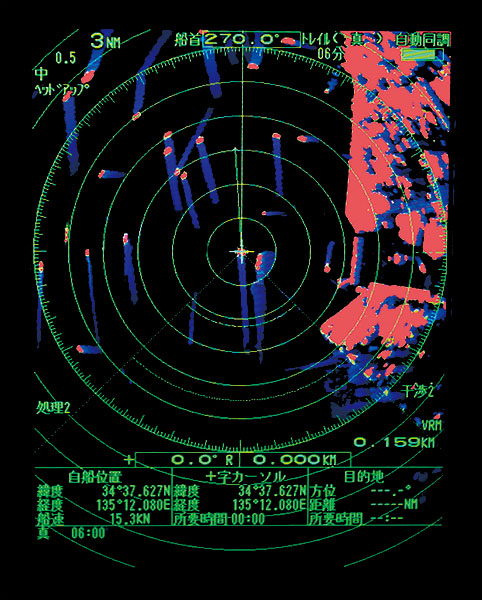

映像例

仕様

アンテナ部

出力
25kW
操作資格
必要
アンテナタイプ
XN12A (1255 mm) オープン または XN13A (1795 mm)オープン
※いずれか1つ選択
周波数
9410MHz±30MHz, P0N
ビーム幅 (水平)
XN12A: 1.9°, XN13A: 1.35°
ビーム幅 (垂直)
22°
レンジ
0.0625~96マイル
アンテナ回転数
24 / 48 rpm (選択)
質量
XN12A: 25 kg
XN13A: 27 kg

指示器

画面タイプ
12.1型カラー液晶
表示モード
ヘッドアップ、コースアップ※1、ノースアップ※1、トルービュー※1、真運動※2
※1には方位データ、※2には方位データと位置データの入力が必要
その他機能
AIS表示※1、ターゲットトラッキング機能※2、ユーザーキー、エコートレイル
※1にはAIS受信機/トランスポンダの接続が必要、※2には自船船速と船首方位の入力が必要
質量
5.8 kg

環境

動作温度範囲
空中線部 -25℃~+55℃
指示部・空中線電源部 -15℃~+55℃
防水性能
指示器… IP25(パネル)IP22(筐体)、
アンテナ… IP56

電源

電源/消費電力
指示部 DC24 V、3.0 A
空中線電源部 DC24 V: 2.3A(24rpm), 2.7A(48rpm)

構成品

標準品

  • 指示部 1
  • 空中線部 1
  • 空中線電源部 1
  • 工事材料 1
  • 付属品 1
  • 予備品 1

オプション品

  • ARP キット ARP-11
  • 外付けブザー OP03-21
  • ケーブル組品 MJ-B24LPF0010-100+R
    MJ-B24LPF0010-200+R
    MJ-B24LPF0010-300+R
    MJ-A7SPF0007-050C
    MJ-A6SPF0007-100C
    MJ-A10SPFW0001+R
  • フラッシュマウントキット OP-03-228

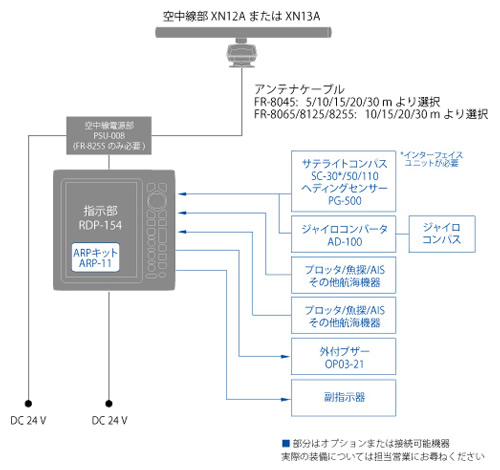

系統図

カタログほか

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
