レーダー

12.1型、カラー液晶レーダー 型式 FR-8045

プレジャーボート向け 漁船向け

出力4 kW!操作資格不要!ノイズを抑えてクリアな映像を映し出すデジタルレーダー

フルノ独自のデジタル信号処理技術を搭載!物標や船をクリアに分離します!

デジタルレーダー 自動感度/レンジ調整 自動衝突予防援助機能 船舶自動識別装置対応 高輝度カラーLCDディスプレイ

特長

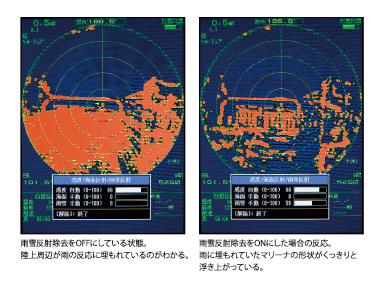

  • ◎ デジタル信号処理技術の向上で、物標や船をクリアに分離!

    不要なエコーはツマミ調整で簡単に除去し、雨天、荒天時でも見たい物標のエコーを鮮明に映し出します。

  • ◎ 感度/海面反射除去/雨雪反射除去を最適化するオートモード!

  • ◎ 高速48回転にも対応!狭路水域や高速艇の映像も鮮明に表示

  • ◎ 広視野角LCDを採用!

  • ◎ 真エコートレイル機能

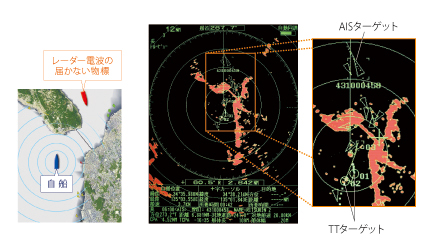

  • ◎ 簡易ターゲットトラッキング(TT)機能*1とAIS表示*2

    簡易ターゲットトラッキング(TT)は、レーダー物標の位置の連続した変化を測定し、追尾する機能で最大10物標の表示と警報が可能です。AIS(船舶自動識別装置)は船名や船の位置、船速、進行方向などの情報を表示しますので、濃霧や夜間など目視ができない状況でも他船の動きを把握することができます。レーダーでは探知できない島影に隠れた船舶なども確認できるため、衝突防止の一助となります。AIS情報は最大100物標の表示が可能です。
    ※1 オプションのARP-11、船首方位信号と船速情報が必要
    ※2 AIS受信機の接続、船首方位信号が必要
  • ◎ レーダーエコーがリアルタイムに回転する “トルービューモード”

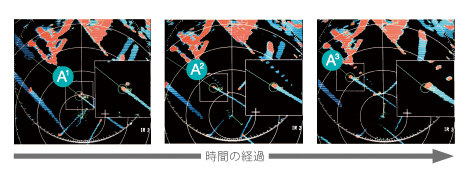

  • ◎ ターゲットを逃さない “追っかけズーム”

    ズーム機能の “ターゲットモード” を使用すると、近距離を航行する船舶や進路上で交差する可能性がある船舶など、注意すべき船舶をズームしたまま連続的に追尾します。ターゲットの船舶が移動しても逃さずに監視することができます。
    ※AIS受信機またはARP-11の接続が必要

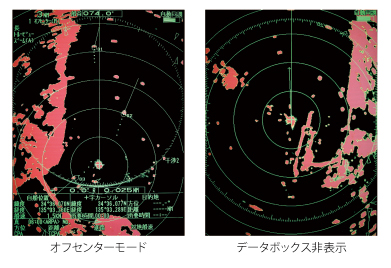

  • ◎ 広範囲のエリアを監視できる “フルスクリーン” と “オフセンター”

    フルスケール以遠のエリアにもエコーを表示するため、設定レンジよりも広い範囲を監視できます。
    さらにオフセンター機能を併用すれば、任意方位の重点的な監視が可能です。データボックスを非表示にできますので、文字と重なってエコーが見えにくかった部分も明確に確認できます。


仕様

アンテナ部

出力4 kW
操作資格不要
アンテナタイプXN12A (1255 mm) オープン または XN13A (1795 mm)オープン
※いずれか1つ選択
周波数9410MHz±30MHz(Xバンド), P0N
ビーム幅 (水平)XN12A: 1.9°, XN13A: 1.35°
ビーム幅 (垂直)22°
レンジ0.0625~48マイル
アンテナ回転数48 rpm
質量XN12A: 25 kg
XN13A: 27 kg

指示器

画面タイプ12.1型カラー液晶
表示モードヘッドアップ、コースアップ※1、ノースアップ※1、トルービュー※1、真運動※2
※1には方位データ、※2には方位データと位置データの入力が必要
その他機能AIS表示※1、ターゲットトラッキング機能※2、ユーザーキー、エコートレイル
※1にはAIS受信機/トランスポンダの接続が必要、※2には自船船速と船首方位の入力が必要
質量5.8 kg

環境

動作温度範囲空中線部:-25℃~+55℃
指示部・空中線電源部:-15℃~+55℃
防水性能指示器:IPX5(パネル)IPX2(筐体)、
アンテナ:IPX6

電源

電源/消費電力DC24 V、3.7A(48回転のみ)

構成品

標準品

  • 指示部
  • 空中線部
  • 工事材料
  • 付属品
  • 予備品

オプション品

  • ARP キット ARP-11
  • 外付けブザー OP03-21
  • ケーブル組品 MJ-B24LPF0010-100+R
    MJ-B24LPF0010-200+R
    MJ-B24LPF0010-300+R
    MJ-A7SPF0007-050C
    MJ-A6SPF0007-100C
    MJ-A10SPFW0001+R
  • フラッシュマウントキット OP-03-228

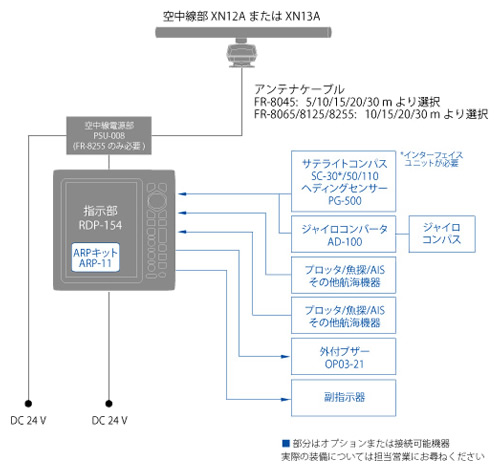

系統図

接続可能機器
