鱼体大小标识仪 型号 FCV-2100-MARK-2 NEW

功能

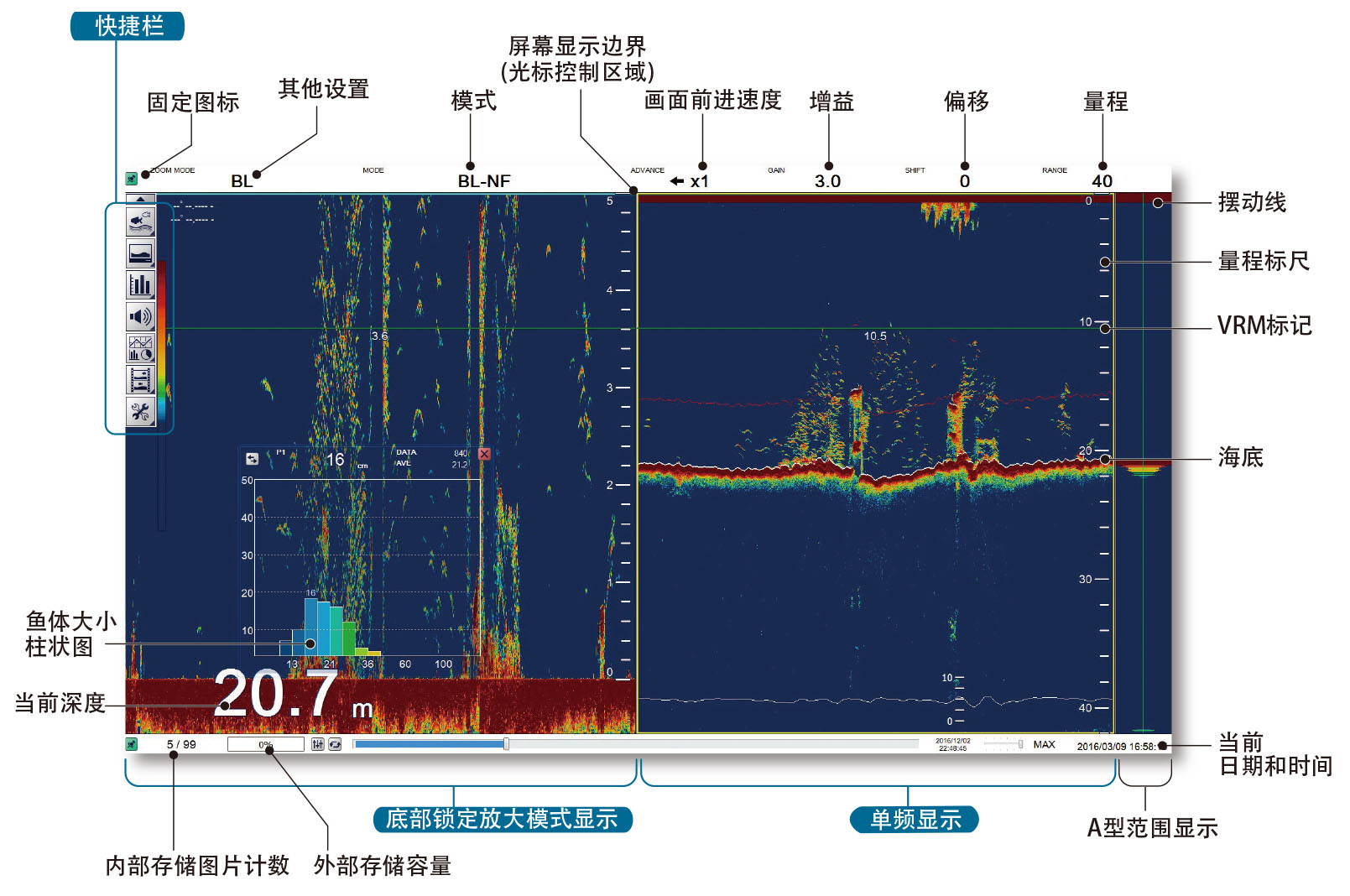

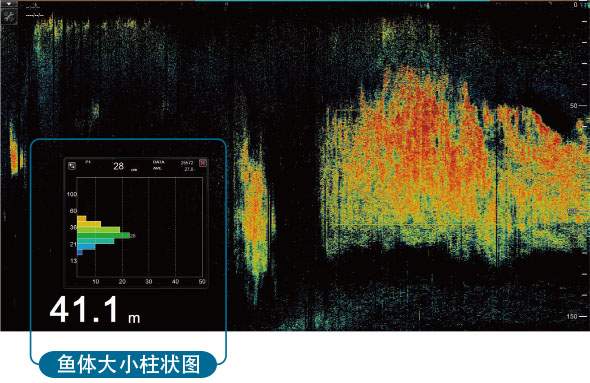

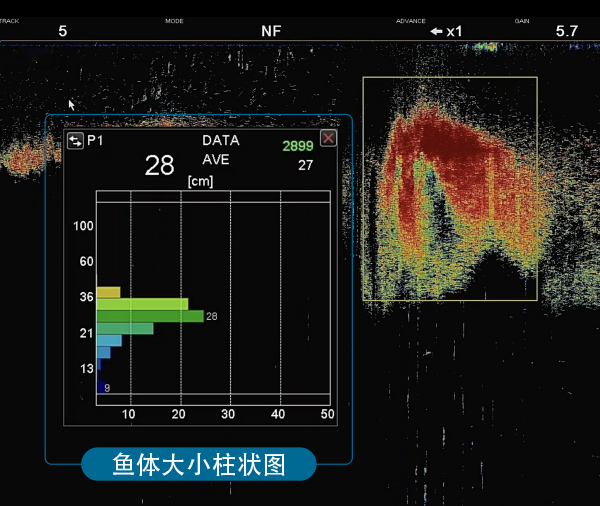

• 简单易懂的柱状图可清楚显示精确的鱼体大小尺寸*

  FCV-2100-MARK-2可探测选中鱼群的大小和分布情况，柱状图显示一眼即可掌握信息。TruEcho CHIRP™技术全面提升了鱼体大小尺寸和柱状图的精度和可靠度。
  * 鱼体长度通过反射强度所计算而得

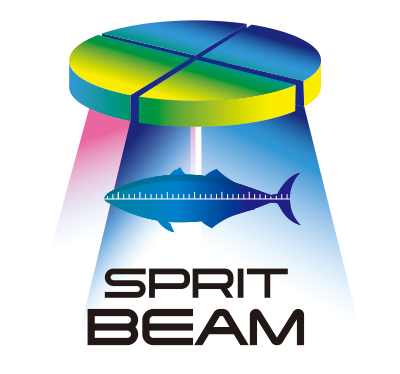

• 分束法提高了鱼长测量精度！

  鱼长通常通过测量单条鱼的反射强度来估算，但要准确测量单条鱼的反射强度，必须先精确测量该鱼在光束中的方位和位置。分束法利用四个发射和接收通道进行测量，能够精确识别光束中单条鱼的方位和位置，从而实现比传统方法更准确的鱼长估算精度。



• 同时可在3个位置显示鱼体大小尺寸

  FCV-2100-MARK-2可同时在3个位置测量并显示鱼体大小，对比并分析鱼体大小和鱼群构成，从而让钓鱼变得更为高效，诸如专注于特定大小的鱼群。

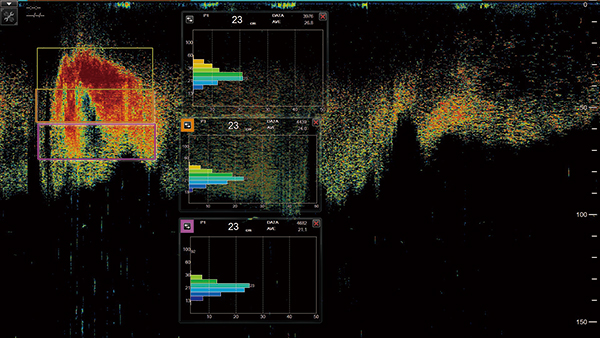

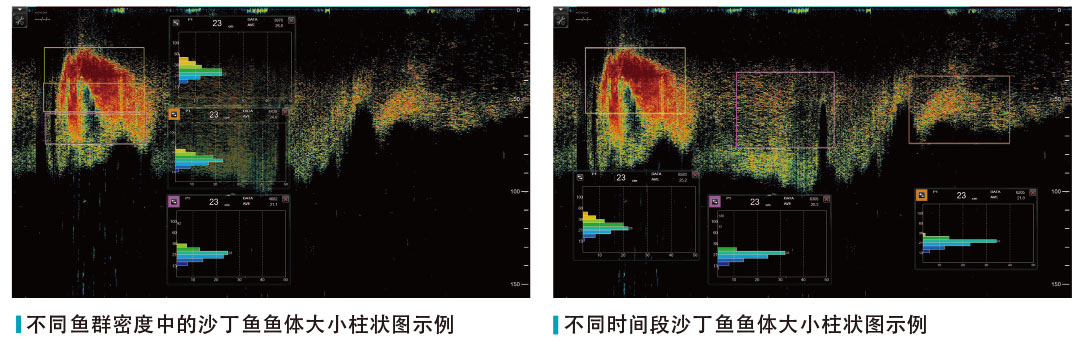

  不同鱼群密度中的沙丁鱼鱼体大小柱状图示例

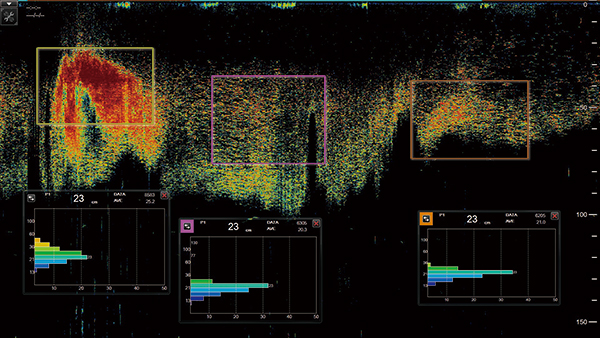

  不同时间段沙丁鱼鱼体大小柱状图示例

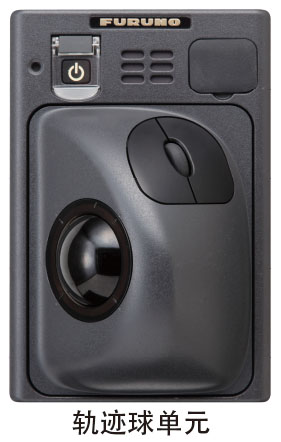

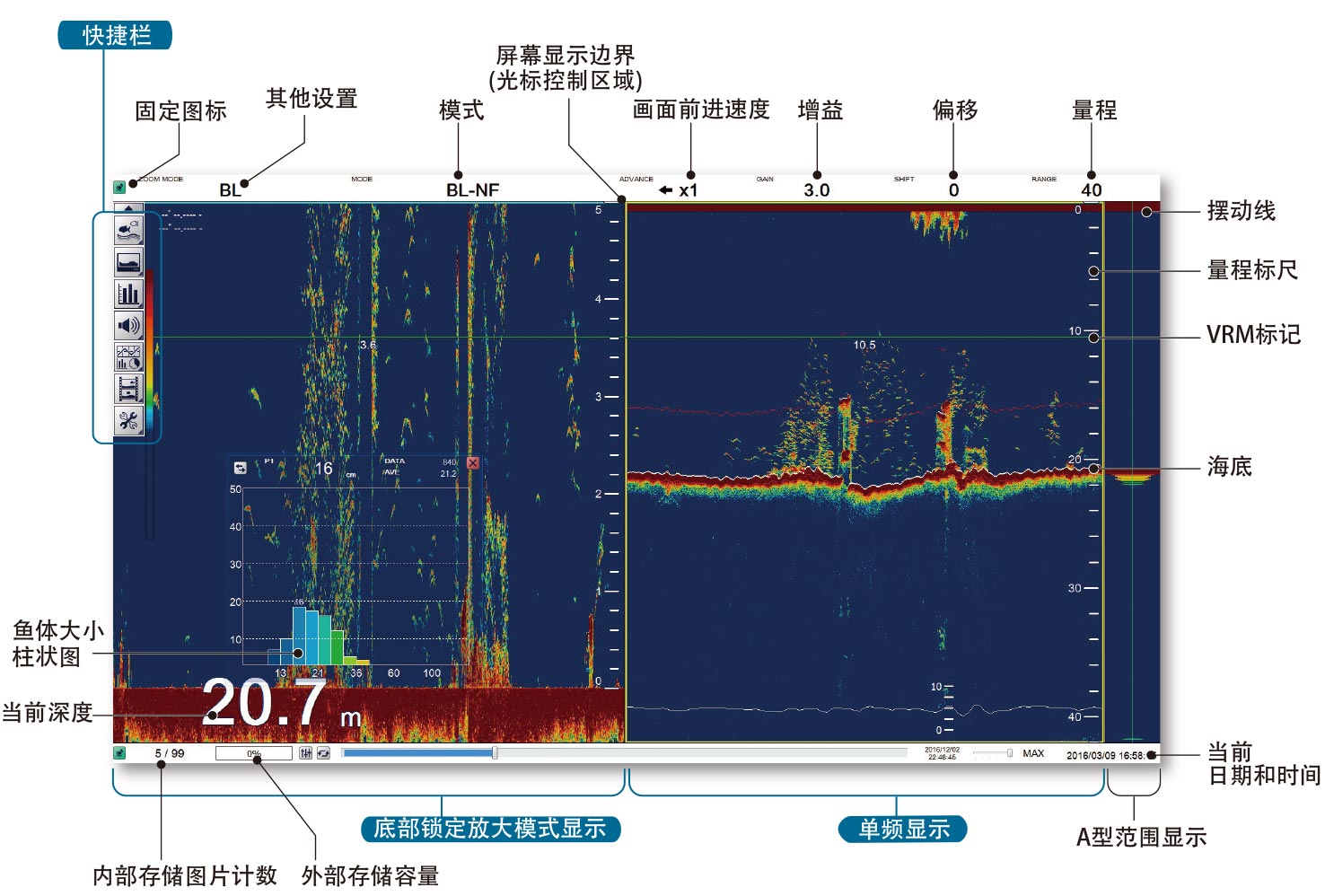

• 轨迹球和快捷栏让操控更为简便

  FCV-2100-MARK-2可通过轨迹球实现便捷的操作。需要时，可在屏幕顶部立即对量程、偏移、灵敏度、画面前进速度和显示模式进行操作。其他功能也可通过快捷栏菜单进行设置。
  * 最多可在快捷栏设置10个图标

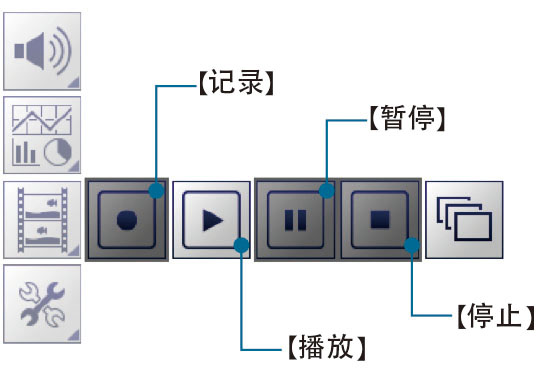

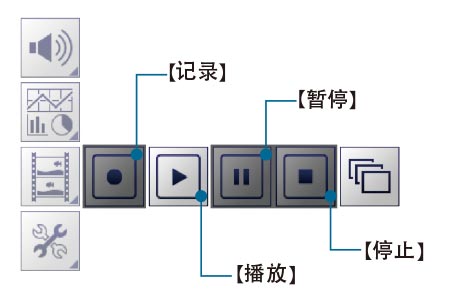

• 静止画面和回波数据可实现记录和回放

  最多可在处理单元中保存99个静止画面。最大存储数量取决于外部存储单元容量。回波数据也可存储于500GB或更大的外部存储单元*。
  * 选配



• 便捷的滚轮模式可查看历史画面

  滚动滚轮即可查看历史画面。轻松回顾鱼群经过的瞬间，是观察鱼群动态的强大利器。

• 钓鱼作业变得更为高效

  通过预先判别目标鱼群的近似大小，FCV-2100-MARK2具有可选性，让钓鱼作业变得更为高效。

• 连接高功率的网络鱼探探仪* DFF3-UHD ，可实现更深水域的探测

  最多可在同一屏幕上显示3个不同频率回波。一眼即知每种鱼的类型。
  * DFF-UHD 可在 2 kW 或 3 kW 功率下运行，用于探测更深水域的鱼群。
  该设备仅支持连接一台。
  DFF3-UHD 网络鱼探仪需单独选配。

• 起伏矫正功能可使搜索稳定*

  即时海况恶劣时，起伏（船只上下移动）矫正功能可使海底形状稳定显示。
  * 需连接卫星罗经

规格

频率

100 kHz 中心频率

输出功率

1 kW, FM发射

基本量程

10 至 800 m

脉冲长度 & PRR

800 脉/分或更小

显示模式

单波束模式，缩放，外部测深仪显示，底部锁定放大，底部放大，标记放大，底部分辨放大，柱状图

扩展范围

最大800 m

其他

供电

收发机单元：24 VDC, 1.6 A
处理单元：12-24 VDC, 4.0-2.0 A

尺寸

处理单元：449（H）x 376（W）x 98（D）
收发机单元：364（H）x 390（W）x 75（D）
探头单元：135（H）x 160（W）

重量

处理单元：8 kg
收发机单元：5.2 kg
探头单元：7 kg

设备列表

标准

• 处理单元（FCV-2101-MK2） 1
• 轨迹球单元（RCU-026，带5米线缆） 1
• 收发机单元（FCV-2102-MK2） 1
• 探头单元（FCV-2103，带30米线缆） 1
• 选配件，安装材料 1

选用

• 整流器 PR-62
• AC/DC电源单元 PR-241
• HDMI/DVI 线缆
• LAN网线
• 轨迹球控制单元 OP14-70
• 金士顿
• 安装材料

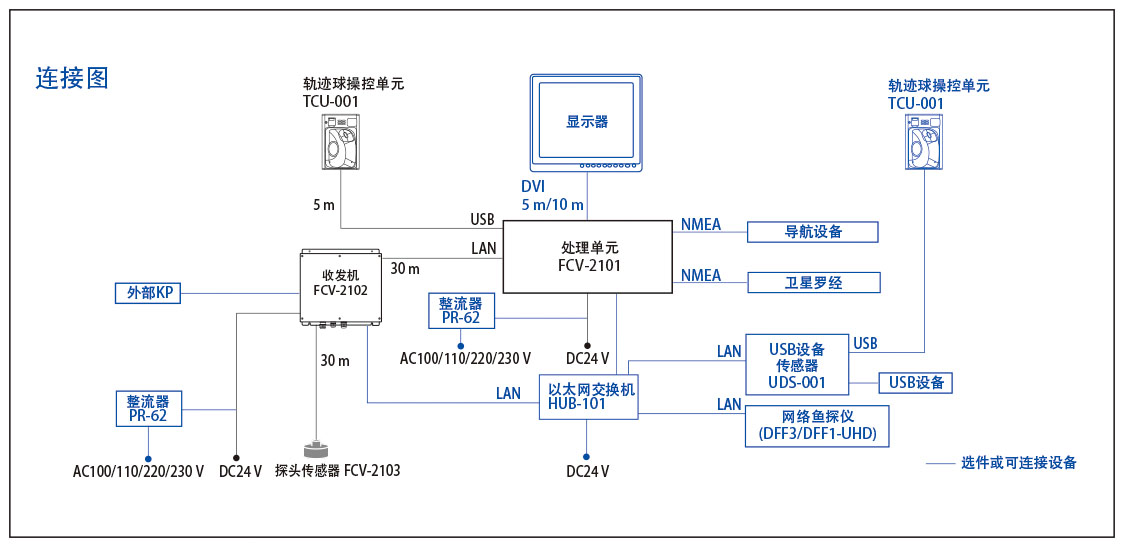

连接图

相关文档

• FCV-2100-MARK-2 产品目录
