GPS/GNSS天线
同轴避雷器 型号 TVA-03C/TVA-03V
（TVA-03C/TVA-03V）
保护GNSS接收机免受雷电冲击
对应GPS（L1）GLONASS（L1）Galileo（E1）信号，兼容GPS接收机及多模GNSS接收机。符合IEC61000-4-5，JIS C 5381-21标准的雷电浪涌保护性能。
授时用途
功能
-
保护GNSS接收机免受雷电冲击
-
TVA-03C对应直击雷电浪涌，TVA-03V对应感应雷电浪涌
-
两种配合使用及合适的接地即可提供最佳的雷电浪涌保护性能。
-
推荐产品
适用于古野所有GPS/GNSS接收机产品。

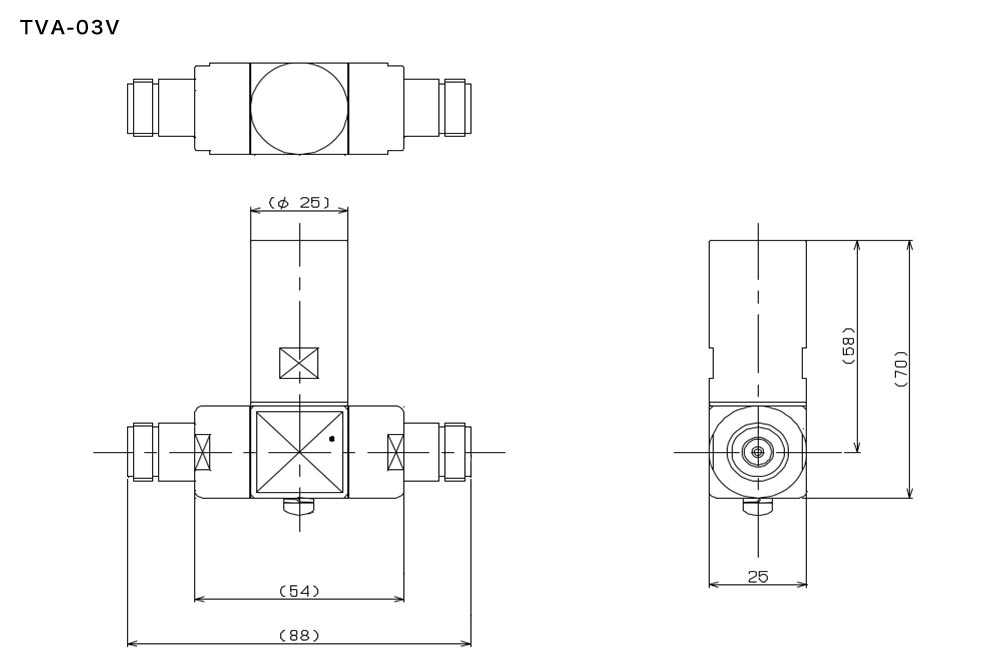

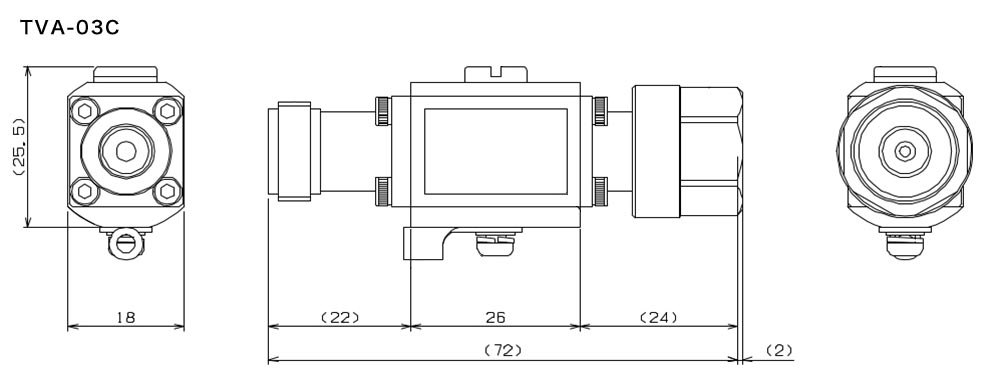

外寸图
特性表
| 型号 | TVA-03C | TVA-03V |
|---|---|---|
| 耐水性※1 | IPX5 | IPX5 |
| 频段 | 中心频率 GPS（L1频段）1575.42 MHz GLONASS（G1频带）1602MHz 频带 GPS（L1频段）1575.42 MHz±5MHz GLONASS（G1频带）1602MHz±9MHz |
|
| 最大连续工作电压Uc | 100V DC | 6.0V DC |
| 最大允许功率 | 50W | 10W |
| 插入损耗 | 0.2 dB或更小 | 0.2 dB或更小 |
| VSWR | 1.2以下 | 1.2以下 |
| 连接器 | N型 | N型 |
| 阻抗 | 50Ω | 50Ω |
| 电压保护电平Up | 800V以下 | 10V以下 |
| 脉冲耐久性 | C2 20kA D1 5kA |
C2 10kA |
※1 仅限于连接器部分经防滴漏处理
下载 （资料，软件）
GPS/GNSS产品相关资料和软件下载 (规格书英文版及评估软件)TVA-03C/TVA-03V内容下载
- Hardware Specifications (Surge Protective Device)
联系方式
* 规格如有更改,恕不另行通知。
