- 授时用GNSS接收机
型号
GF-102/103/105S/105G
- NEW
L1/L5双频接收与五道防线构成多层防御设计。
从监测多路径、卫星异常到抗干扰/欺骗攻击，多层防御应对各种威胁。
即使发生意外，主动保持功能（Active Holdover）也能持续稳定的时间同步。
＊ 计划于2026年11月上市
- GNSS（授时・车载/工业）
功能
高稳频率和秒脉冲输出高度集成
GF-100系列将双频GNSS接收机、高精度振荡器及控制电路集成到单个GNSSDO模块，即GNSS标准频率发生器（GNSS Disciplined Oscillator）。
该系列可输出与协调世界时（UTC）同步的精准秒脉冲（1PPS）以及高稳频标（10 MHz）。客户无需自行开发，即可将高精度高可靠的时间同步服务（包括针对GNSS信号威胁的防护措施）集成到产品中。
GF-100系列采用特殊设计，无需外接CPU，充分发挥GNSS接收机制造商的优势，减轻客户设计负担并缩短产品上市时间。
L1/L5双频接收 — 性能强化
GF-88系列一直通过L1单频段实现高精度授时。GF-100系列新增L5频段，实现双频接收。
通过同时接收L1/L5频段，可实时校正电离层造成的传播延迟，进一步提高授时精度。
支持包括GPS（L1 + L5）、Galileo（E1 + E5）、Beidou（B1I + B2a）在内的全球所有导航卫星系统。通过利用更多卫星，提高信号的稳定性。
关于L5频段在针对GNSS脆弱性中的作用，请参见多层防御章节。

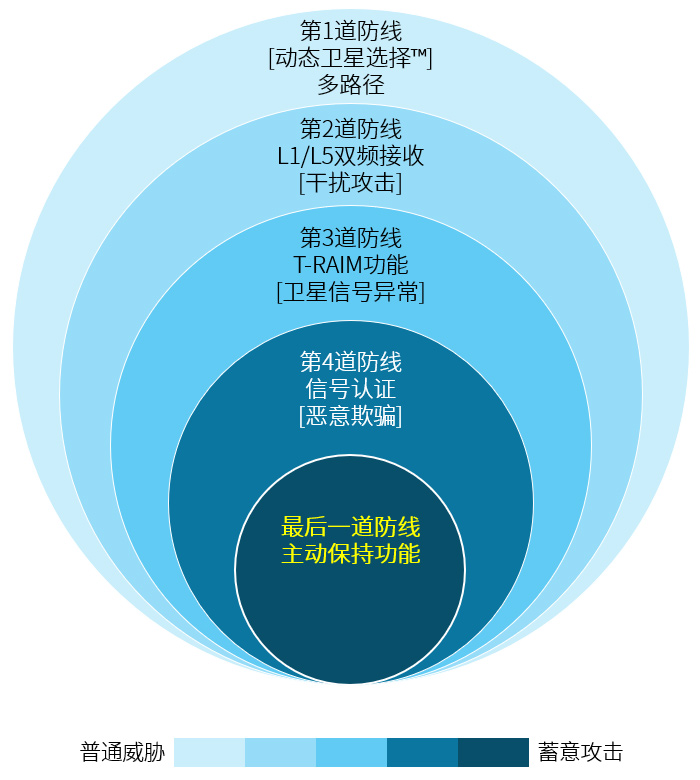

多层防御 — 保护GNSS接收的五道防线
在各种无线电通讯、广播广电、数据中心、5G等关键基础设施领域，GNSS授时需求逐年增加。与此同时，多路径、干扰/欺骗攻击等威胁已变得日益严峻，仅靠“接收GNSS信号”已不足以确保可靠性。
GF-100系列采用“深度防御”设计（Defense in Depth），提供多层保护，可应对从日常接收环境恶化到蓄意干扰等各种威胁。五道防线确保GNSS授时服务的稳定。
以下为各道防线的概要。
在市中心或窗边等容易发生多路径的环境中，反射波会降低授时精度。
GF-100系列搭载的“动态卫星选择™※”，可实时评估接收到的卫星信号质量，并动态选择信号质量较高的卫星，从而最大限度地降低多径效应对授时性能造成的影响。
- 基于NTT设计的抗多路径算法
传统GNSS信号的L1频段（1575.42 MHz）被广泛使用，因此容易成为干扰攻击的目标频段。
GF-100系列采用双频接收设计，除L1频段外还可接收L5频段（1176.45 MHz）。此外，还支持L5频段独立搜索功能，无需依赖L1频段，仅凭L5频段即可捕获卫星信号。即使L1频段受到干扰，也可通过L5频段继续时间同步。
此外，该系列还具备监测干扰信号频率和强度的功能，有助于调查问题原因。
卫星故障、大气异常、残留反射波等多种因素都可能导致卫星信号质量劣化。如果直接使用质量较差的信号，授时精度会下降。
GF-100系列搭载T-RAIM（Timing Receiver Autonomous Integrity Monitoring）功能，可持续评估接收到的卫星信号的可靠性，并自动排除不一致的异常信号，选择正常的卫星信号进行时间同步。
恶意欺骗信号（Spoofing）可误导系统输出错误时间。
GF-100系列支持伽利略系统的信号认证功能“OSNMA”（Open Service Navigation Message Authentication），以及QZSS系统的“QZNMA”。通过卫星发送的认证信息验证GNSS信号的真实性。认证失败的信号将被判定为欺骗信号并弃用。
万一发生突破上述四道防线的情况，GF-100系列也不会中断授时输出。
GF-100系列的主动保持功能是指在检测到干扰或欺骗等信号异常时，系统会自动舍弃GNSS信号，转为由内置振荡器驱动的自主守时模式。传统的“守时Holdover”指的是在GNSS信号中断后进入保持模式，而主动保持功能则是“一旦检测到异常就主动切换”，两者有着本质上的区别。
古野通过独有的振荡器控制技术，可预测并根据振荡器的特性进行校准。GF-105S / GF-105G在Holdover状态下，其1PPS精度达到±1.5μs（24小时）以内±1.5µs / 24小时的守时性能。
主动保持功能
兼容GF-88系列的紧凑设计 — Short尺寸规格实现最高级别性能
GF-100系列所有型号均确保与GF-88系列的硬件兼容性。无需变更电路板布局或连接器位置，即可实现升级。
包括适合小型化的Short尺寸规格（GF-102 / GF-103 / GF-105S），以及可直接替代GF-8804/8805的Grande尺寸规格（GF-105G）。用户可以根据设计要求进行选择。
GF-88系列±1.5µs/24小时的守时性能需要Grande尺寸规格（GF-8805）实现。
而新上市GF-100系列的GF-105S在Short尺寸（34 × 27 × 15.5 mm）下即可实现同等性能，在减少约80%安装面积的同时，提供最高级别的保持性能。
型号分类 — 面向不同用途的4款型号
GF-100系列包含4款型号，保持性能和外形尺寸各不相同，包含深度防御在内的GNSS脆弱性保护功能为全型号共通。
用户可根据系统要求选择合适型号。
这些型号可在控制成本的同时导入GF-100系列的多层防御功能。
适合商用无线电基站、企业5G等需要在广域范围内大量部署的系统。
型号 | 外形规格 | Holdover（24h） | 特点 |
GF-102 | Short （34×27×15.5mm） | < ±20µs | 高性价比 |
GF-103 | Short （34×27×15.5mm） | < ±5µs | 标准型号适用于各种用途 |
实现最高级别的保持性能（±1.5µs / 24小时）。
适用于通信、电力、金融、广播广电等要求高精度和高稳健性的关键基础设施。
型号 | 外形规格 | Holdover（24h） | 特点 |
GF-105S | Short （34×27×15.5mm） | < ±1.5µs | 小型封装实现最高级别性能 |
GF-105G | Grande （100×52×14.1mm） | < ±1.5µs | 适合替代GF-8804/8805，支持正弦波输出 |
型号 | 外形规格 | 1PPS准度 （锁定状态） | Holdover （24h） | 10MHz短期稳定性 (阿伦方差[τ=1s]) | 尺寸(mm) |
GF-102 | Short | < ±40ns | < ±20µs | < 5×10⁻¹¹ | 34×27×15.5 |
GF-103 | Short | < ±40ns | < ±5µs | < 2×10⁻¹¹ | 34×27×15.5 |
GF-105S | Short | < ±40ns | < ±1.5µs | < 1×10⁻¹¹ | 34×27×15.5 |
GF-105G | Grande | < ±40ns | < ±1.5µs | < 1×10⁻¹¹ | 100×52×14.1 |
频率和秒脉冲之间的相位关系
频率输出和秒脉冲输出之间的相位关系始终恒定（相干、无抖动）。
支持单颗卫星输出
仅跟踪1颗卫星即可输出频率和秒脉冲（移动体模式除外）。
与外部脉冲同步
支持与外部输入的秒脉冲同步。可用于网络授时（IEEE1588或SyncE）同步等用途，有助于提高系统的鲁棒性。
搭配推荐天线，最大限度发挥性能
为了充分发挥GF-100系列的多层防御性能，天线选型也至关重要。
Jammertest测试参与实绩 — 在真实环境下验证的稳健性
GF-100系列的多层防御设计不仅基于目录规格，还在实际干扰和欺骗环境下进行了测试验证。
古野自2024年起持续参加在挪威安岛（Andøya）举办的全球最大规模GNSS干扰欺骗测试——Jammertest。该活动旨在验证GNSS接收机在实际干扰和欺骗环境下的抗干扰能力。
计划在2026年9月的Jammertest测试中，对GF-100系列进行实际环境下的测试验证。
古野在过去测试中所获得的经验成果，已反馈到GF-100系列的多层防御设计中。针对在实际环境中确认到的威胁模式进行的开发设计，并且不断改进完善，确保GF-100系列的稳健性。
规格
一般
GPS L1C/A, GLONASS L1OF, Galileo E1B/E1C, BeiDou B1I /B1C, QZSS L1C/A, SBAS L1C/A
GPS L5, Galileo E5a, BeiDou B2a, QZSS L5, NavIC L5
62频道
卫星捕获： >= -148 dBm
卫星跟踪： >= -163 dBm
*使用GNSS模拟器测量
符合G.8272 PRTC-A
符合G.8272 PRTC-B
*符合TDEV (Time Deviation) / MTIE (Max Time Interval Error)
< 5分钟
矩形波
SIN波（仅GF-105G）
GF-102
长期稳定性（24H平均值）：< ± 1 × 10⁻¹²
短期稳定性(阿伦方差[τ=1s])：< 5 × 10⁻¹¹
GF-103
长期稳定性（24H平均值）：< ± 1 × 10⁻¹²
短期稳定性(阿伦方差[τ=1s])：< 2 × 10⁻¹¹
GF-105S/105G
长期稳定性（24H平均值）：< ± 1 × 10⁻¹²
短期稳定性(阿伦方差[τ=1s])：< 1 × 10⁻¹¹
1PPS准度：< ± 40ns (対UTC)
1PPS精度：< 4.5ns（1 σ）
*Open Sky
GF-102
长期稳定性（24H平均值）：< ± 1 × 10⁻⁹
短期稳定性(阿伦方差[τ=1s])：< 5 × 10⁻¹¹
GF-103
长期稳定性（24H平均值）：< ± 2 × 10⁻¹⁰
短期稳定性(阿伦方差[τ=1s])：< 2 × 10⁻¹¹
GF-105S/105G
长期稳定性（24H平均值）：< ± 3 × 10⁻¹¹
短期稳定性(阿伦方差[τ=1s])：< 1 × 10⁻¹¹
GF-102
1PPS准度：< ± 20μs/24h
GF-103
1PPS准度：< ± 5μs/24h
GF-105S/105G
1PPS准度：< ± 1.5μs/24h
GF-102/103/105S
DC 3.7V
GF-105G
DC 5.5V
GF-102/103/105S
200 mA（Typ）
GF-105G
170 mA（Typ）
-40℃ ~ +85℃
短路/开路检测
GF-102/103/105S
34mm × 27mm × 15.5mm
GF-105G
100mm × 52mm × 14.1mm
PFEC（支持NMEA 0183 Ver4.30）
抗干扰、抗多路径（动态卫星选择™）、抗欺骗信号、Holdover、T-RAIM、天线电流异常检测功能、TAI输出
评估模块
用于评估双频GNSS标准频率发生器性能的测试套件。
USB接口可与PC通信，SMA端口输出秒脉冲（1PPS）和标准频率（10MHz）。
只需连接电源和GNSS天线，即可开始评测。
■附属品：GNSS天线
联系方式
详情请咨询当地经销商
- 规格如有更改,恕不另行通知。
