- 授时用GNSS接收机
型号 GF-8801/02/03
超小型规格提供24小时的Holdover性能
古野的GF-88系列是一个全功能的多模GNSS标准频率发生器(GNSS驯服晶振),模块包含GNSS多模接收器,高精度晶体振荡器(OCXO),天线检测电路和低损耗稳压器(LDO)。
提供与协调世界时（UTC）同步的1秒脉冲和精确频率。

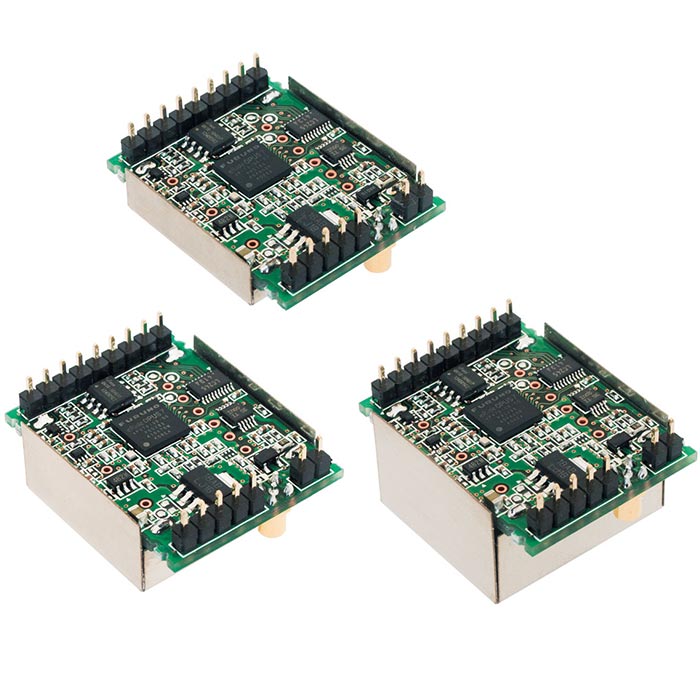

配备超小型OCXO的GF-8802/8803模块,以34mm x 27mm尺寸提供Holdover性能。
即使在无法接收到来自GNSS卫星信号的情况下，也能保持10μs/24小时（GF-8803）。
搭载了TCXO的低背型GF-8801模块也采用相同基板尺寸。
可从三款产品中选择最合适的配置，大幅度节省了设计人员的时间和成本。
*GNSSDO：GNSS disciplined oscillator
- GNSS（授时・车载/工业）
功能
高稳定频率（10 MHz）和精准时间脉冲（1PPS）并与UTC同步

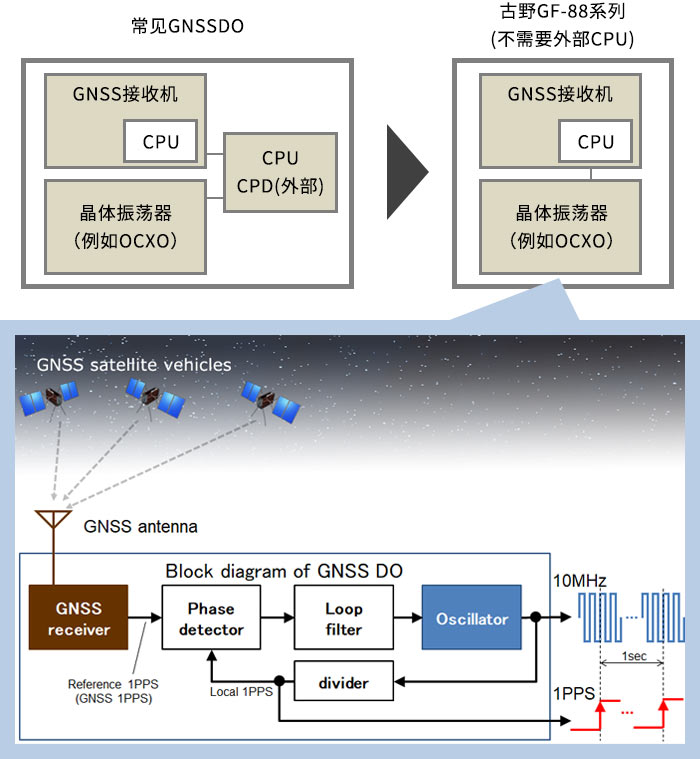

将GNSS接收机，晶体振荡器和外围电路集成到一个模块中，从而缩短无线系统从设计到上市的时间。

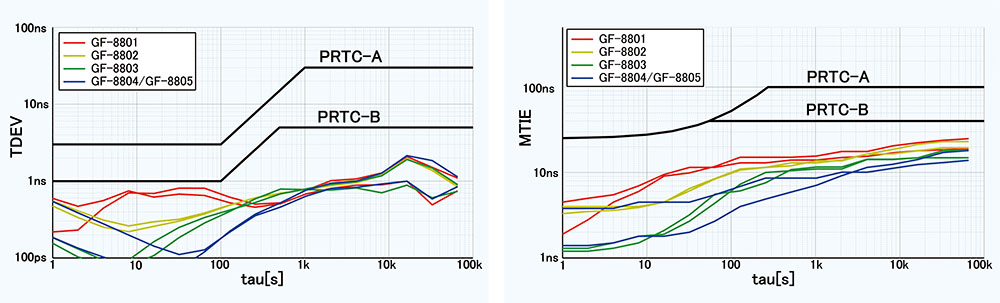

单频满足5G授时性能要求。符合G.8272 PRTC-A和PRTC-B标准
古野成功实现了“1PPS精度小于4.5 ns（1σ）”和“符合G.8272 PRTC-A和PRTC-B”，这两个标准被认为是单频技术难以实现的。通过改进载波平滑，优化卫星组合以及位置估算法，实现了5G所要求的精确稳定的授时性能。 省去了昂贵的多频接收机和专用天线，从而大大降低了总成本。
适用于无线通信和广电网络。针对常见问题而设计的功能
采用GNSS授时同步的无线基台每年都在增加，包括各种商用无线电，本地5G和V2X。此外，无线基台已经分布到城市中心地区，GNSS接收机面临许多难以忽视的问题，包括高层建筑物遮挡和多路径。
古野的GF-88系列具有处理以下信号功能，这些问题都是在系统开始运行后需要面对的。
（古野提供多年来在移动电话基站等方面取得的运营商级高品质，作为产品标准。）
- 多路径，如城市峡谷
- 干扰(干扰波)
- 冒充信号（欺骗攻击）
- GNSS信号接收中断
以下是各项概要。
1.可在多路径环境（如市中心或窗边）安装天线

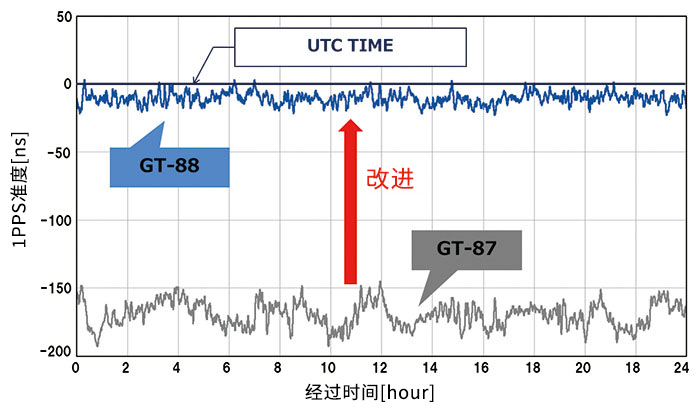

动态卫星选择™*，一种新技术，即使在多路径的城市环境中，也能适当地选择高质量的卫星信号，使恶劣接收环境下对授时性能的影响最小化。非常适合用于城市中的基站。
- 基于NTT设计的耐多径技术
- GT-88：GF-88系列核心接收机模块
2.抗干扰对策(Anti-Jamming)
即使干扰信号（干扰波）混入GNSS接收机中，也可以通过削减其作用来防止接收机失灵。
此外，它还具有检测和监视干扰信号的频率和强度的功能，便于调查原因。
3.冒充信号对策(Anti-Spoofing)
干扰欺骗信号可以故意误导GNSS接收机计算错误的位置和时间信息。
及时发现并消除这些问题，保护用户系统免受负面影响。
4. 即使GNSS信号的接收发生中断也能放心继续使用（Holdover功能）
即使因天线故障、干扰、信号遮蔽而使接收卫星数为0，也能在一定时间内输出稳定的授时信号。
- 即使在GNSS定位中断时，古野也可以通过自己的振荡器控制技术预测和校正振荡器的输出
- 在一些原子振荡器的应用中，也可替代使用并具有高性价比

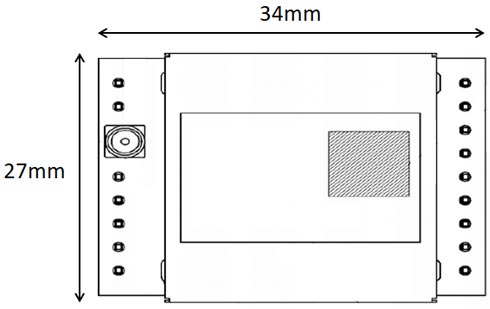

3种"Short"外形规格，满足小型化需求
GF-8801，GF-8802和GF-8803的外形尺寸较小，高度低，适合那些注重体积的用户。除了针脚兼容之外，输出格式也相同，因此可以根据Holdover需求选择。
如果需要更高的Holdover性能，可以选择“Grande”外形规格的GF-8804和GF-8805。
【规格】
【参考：测试数据】
从Holdover开始到1PPS准度<±Xμs 的持续时间 *非保证值。
频率和时间脉冲之间的相位关系始终恒定（相干，无抖动）
能够仅通过锁定1颗卫星输出频率和时间脉冲(移动体定位模式除外)
与外部脉冲信号同步
可与外部获取的时间脉冲同步
- 同步网络获取的时间信息（IEEE1588或SyncE）
- 提高系统的鲁棒性

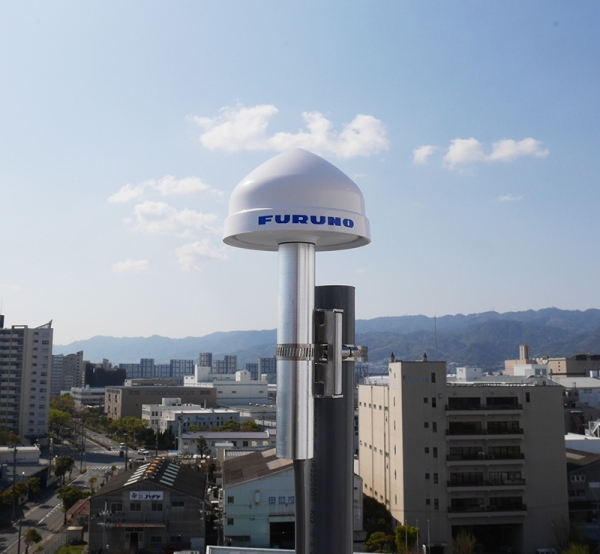

搭配推荐的天线，可最大限度地提高性能
授时专用GNSS多模天线，具备高精度和稳健性。请点击这里AU-300
规格
一般
GPS L1C/A, GLONASS L1OF, Galileo E1B/E1C, QZSS L1C/A, QZSS L1S, SBAS L1C/A
32频道
GPS
卫星跟踪： > -162 dBm
卫星捕获： > -148 dBm
GLONASS
卫星跟踪： > -158 dBm
卫星捕获： > -144 dBm
Galileo
卫星跟踪： > -146 dBm
卫星捕获： > -136 dBm
QZSS
卫星跟踪： > -147 dBm
卫星捕获： > -131 dBm
*使用推荐的有源天线
GF-8801
符合G.8272 PRTC-A
GF-8802/GF-8803
符合G.8272 PRTC-A，PRTC-B
<5分钟
矩形波
GF-8801
长期稳定性（24H平均值）:<±1×10⁻¹¹
短期稳定性(阿伦方差[τ=1s]):<5×10⁻¹⁰
GF-8802
长期稳定性（24H平均值）:<±1×10⁻¹²
短期稳定性(阿伦方差[τ=1s]):<5×10⁻¹¹
GF-8803
长期稳定性（24H平均值）:<±1×10⁻¹²
短期稳定性(阿伦方差[τ=1s]):<2×10⁻¹¹
1PPS准度:<±40ns（UTC）
1PPS精度:<4.5 ns（1σ）
*Open Sky
GF-8801
-
GF-8802
长期稳定性（24H平均值）:<±1×10⁻⁹
短期稳定性(阿伦方差[τ=1s]):<5×10⁻¹¹
GF-8803
长期稳定性（24H平均值）:<±2×10⁻¹⁰
短期稳定性(阿伦方差[τ=1s]):<2×10⁻¹¹
GF-8801
-
GF-8802
1PPS准度（长期Holdover）:<±50μs/24h
1PPS准度（短期Holdover）:（<±3μs/1h(TYP)）
GF-8803
1PPS准度（长期Holdover）:<±10μs/24h
1PPS准度（短期Holdover）:（<±3μs/1h(TYP)）
DC 3.7V
GF-8801
<150 mA
GF-8802
450 mA(Typ)
GF-8803
600 mA(Typ)
-40℃ ~ +85℃
短路/开路检测
GF-8801
34 mm x 27 mm x 11 mm
GF-8802
34 mm x 27 mm x 15.5 mm
GF-8803
34mm × 27mm × 20mm
eSIP（支持NMEA 0183 Ver4.10）
抗干扰（8CW），抗多径（动态卫星选择™），抗欺骗信号，T-RAIM，外部脉冲同步

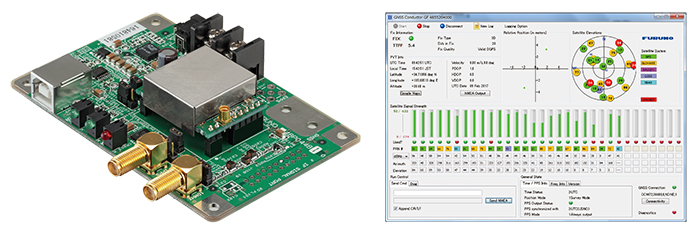

评估模块
评估模板用于测试多模GNSS标准频率发生器的性能。
USB接口可与PC通信，SMA端口输出时间脉冲（1PPS）以及标准频率（10MHz）
- 付属品：GNSS天线、CD（GNSS Conductor GF）、USB 连接线
接上电源和GNSS天线即可开始评测
应用实例
采用GF-88系列作为核心元件，提供网络内设备时钟同步的基准。

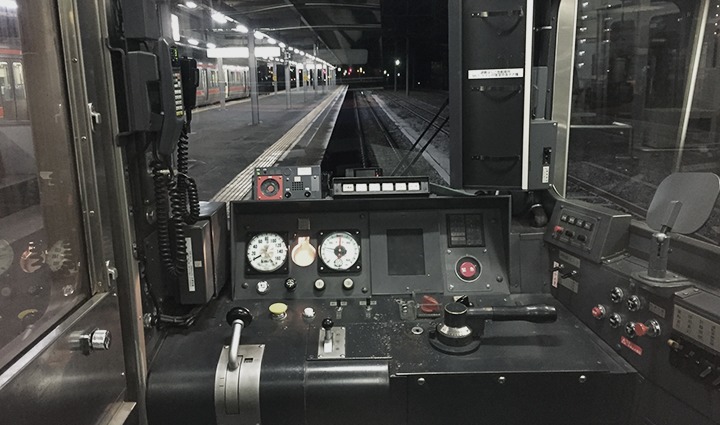

采用GF-88系列提供稳定的频道频率，实现高音质的通讯品质。

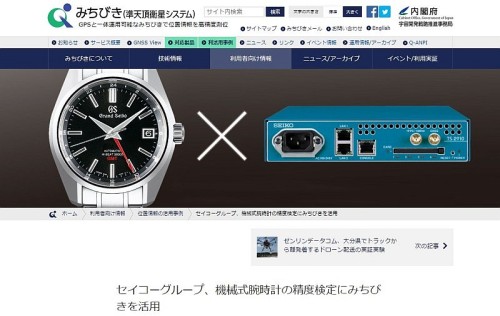

来源：大日电子
下载中心
| 姓名 | 最后更新 |
|---|---|
| 2025年07月11日 | |
| 2024年12月13日 | |
| 2022年10月06日 | |
| 2019年05月24日 |
| 姓名 | 备注 |
|---|---|
|
【System requirements】 |
|
|
【What is this?】 |
| 姓名 | 备注 |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
联系方式
详情请咨询当地经销商
- 规格如有更改,恕不另行通知。
