魚群探知機

高性能グラフ魚探 型式 FCV-2100NEW

漁船向け 官公庁船向け

魚体長計測技術の新たなフィールドへ!

中周波スプリットビームとフルノ独自のTruEcho CHIRP™技術をあわせることにより、魚体長計測の性能向上と同時に高精細な映像表現を実現しています。中表層域にある密集魚群での魚体長検出、また海底付近の魚体魚を分離して表現するため、魚影を識別しやすくなります。

チャープ技術 デジタルフィルター 自動感度/レンジ調整 ブラックボックスタイプ(モニター別売)

関連コンテンツ

特長

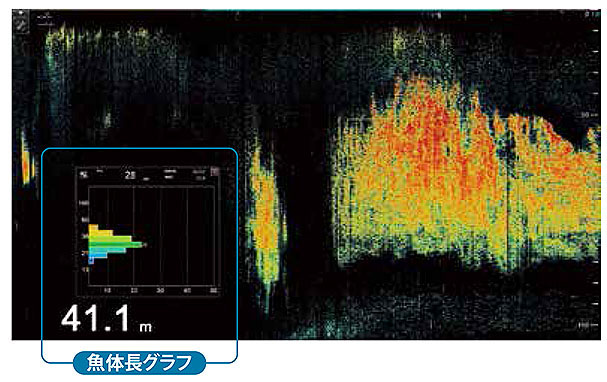

  • 信頼性に優れた魚体長計測をわかりやすくグラフ表示

    探知した魚群にどんな大きさの魚がどれくらいの割合で存在するのかを計測し、一目でわかりやすくグラフ表示します。 TruEcho CHIRP技術により、従来機に比べて魚体長計測の精度、グラフの安定性が向上しています。

    ※ 魚体長は反射強度により算出された参考値です。

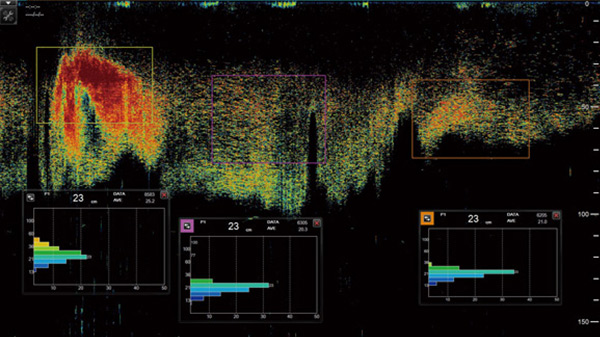

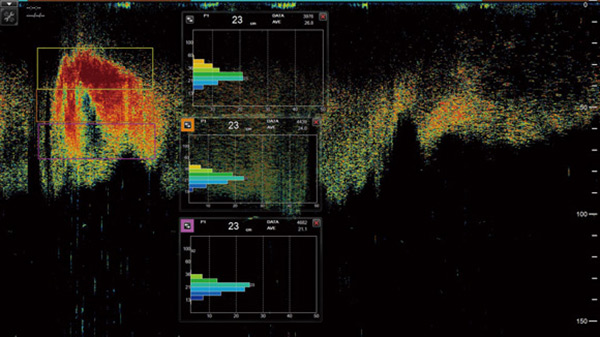

  • 3ヶ所の魚体長計測を同時に表示

    画面上で魚体長計測範囲を3ヶ所まで任意に設定し、同時に表示できます。魚群内部の魚体長組成を比較して分析できるため、狙いとする体長の魚を選択して漁獲するなど、より効率的な操業に貢献します。



    魚種によってグラフの現れ方が違うため、漁場でのデータ収集によって魚種の判別にも活用していただけます。

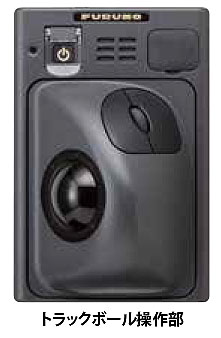

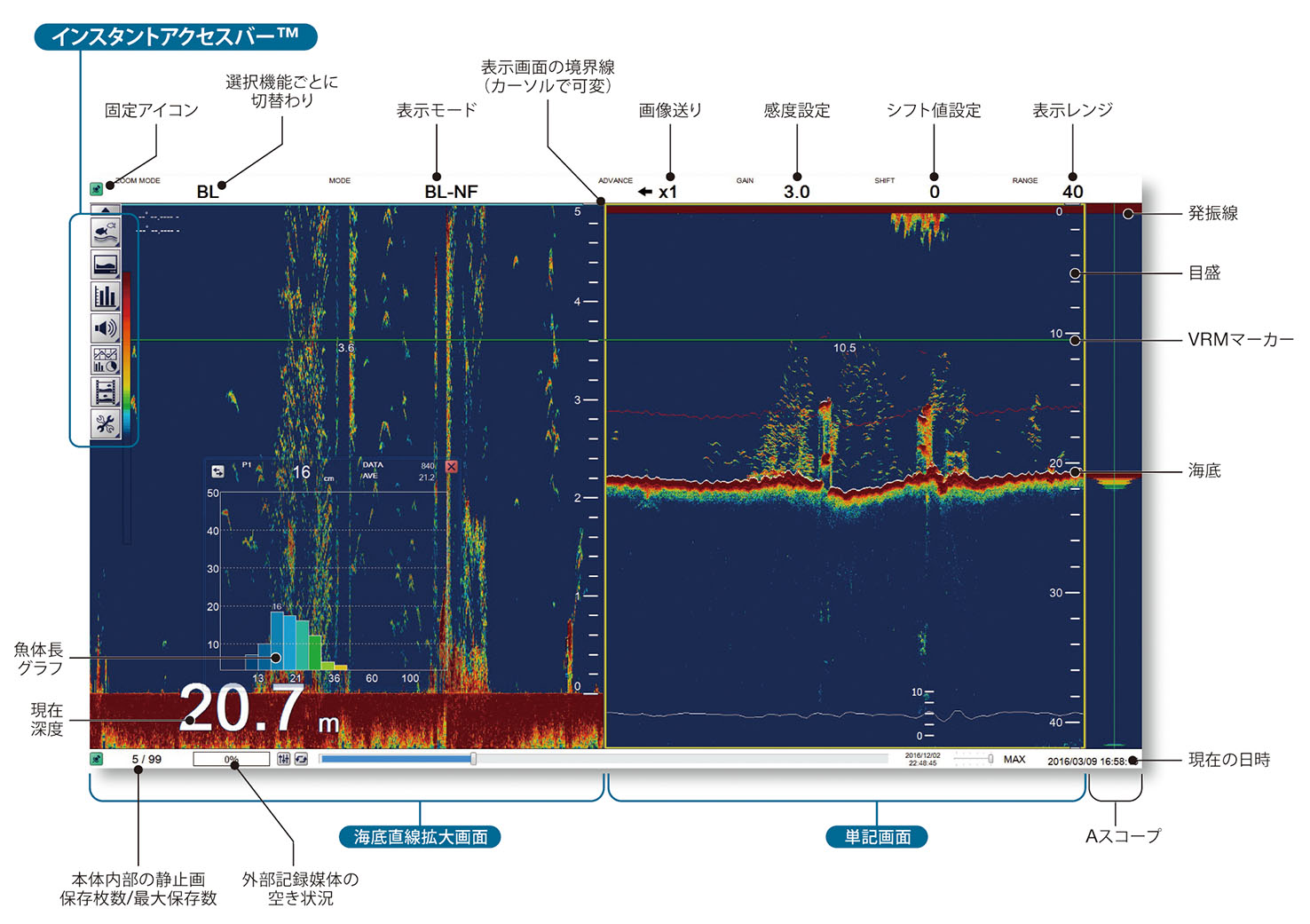

  • トラックボール操作とインスタントアクセスバー™で簡単操作

    トラックボール操作により、容易かつスピーディーに操作が行えます。また、必要なメニューに素早くアクセスできるように、画面ヘッダーにレンジ・シフト・感度・画像送り・表示モードを配置。
    その他の機能はインスタントアクセスバー™をお好みに応じて設定することで、素早い操作が可能です。




    ※ 最大10個のアイコンが登録可能です。

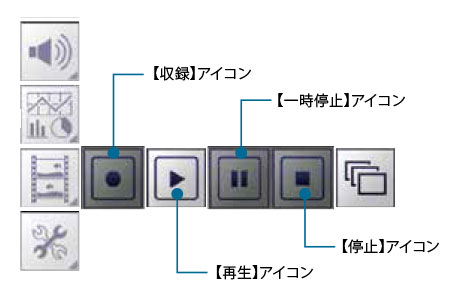

  • 静止画・エコーデータの収録・再生が可能

    静止画は制御部へ最大99枚、外部記録媒体※へはその容量に応じて、最大保存ファイル数が異なります。またエコーデータは500GB以上の外部記録媒体※へ保存可能です。
    ※ オプション手配

  • 映像をもう一度見たい時に便利なスクロールバックモード

    画面をスクロールして過去の魚探映像を確認することができます。
  • 操業の判断、効率的な漁獲に貢献

    漁獲前に対象魚のおおよそなサイズや魚種を判別することにより、選択漁獲が可能となり、より効率的な操業に貢献します。
  • 外部魚探(ネットワーク魚探 DFF3/DFF1-UHD)の接続可能※

    周波数が異なる魚探反応を最大3周波まで、一画面に表示できます。魚種ごとの反応が一目瞭然で、魚種判別に役立ちます。

    ※ ネットワーク魚探 DFF3/DFF-UHD は別売。接続は1台のみ。
  • 装備しやすい小型送受波器

    送受波器は直径16cmで船底へ装備しやすく、またフルノFCV-2000の送受波器と同じ寸法※のため換装も容易です。

    ※ 送受信装置の大きさは異なります。
  • 外部機器接続で各種機能拡張

    • 海底の底質を色やグラフィクで表示する底質判別機能※1
    • 単体魚のサイズが一目で分かるACCU-FISH機能※2
    • ヒービング補正機能で安定した探索※3

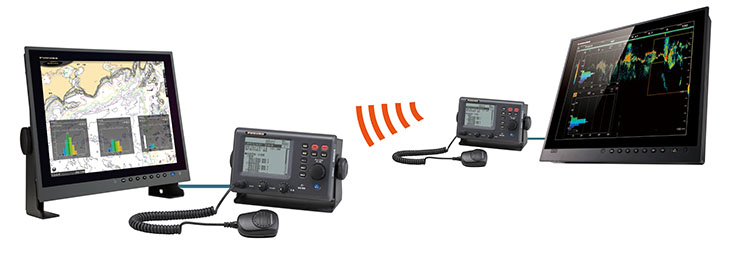

    • 本船と僚船の魚体長グラフをプロッタで比較※4
       漁労用カラービデオプロッタGD-700に本船と僚船それぞれの魚体長グラフを表示して
       比較することができます。

      ※1  外部接続のネットワーク魚探(DFF3/DFF1-UHD)および指定の送受波器が必要です。
    ​      ※2  外部接続のネットワーク魚探(DFF1-UHD)およびACCU-FISHTM対応の送受波器が必要です。
          ※3  サテライトコンパスTMの接続が必要です。
          ※4  カラービデオプロッタGD-700の装備および無線機DR-100/DM-200の接続が必要です。


仕様

魚探部

周波数100 kHz
出力1 kW, FM送信
表示範囲10〜800 m
送信回数/分最大800回/分
表示モード単記、拡大併記、外部魚探併記、海底直線拡大、海底追尾拡大、マーカー拡大、判別拡大、魚体長グラフ表示
レンジシフト最大 800 m

その他

電源送受信部 DC24 V:1.6 A
制御部  DC24 V:2.5 A
整流器  AC100/110/220/230 V、単相、50/60 Hz
(PR-62、オプション)
本体サイズ制御部: 209 (H) x 423 (W) x 350 (D)
送受信部:364 (H) x 390 (W) x 75 (D)
送受波器:135 (H) x 160 (W)
質量制御部  8 kg
送受信部 5.5 kg
送受波器 7 kg

構成品

標準品

  • 制御部(FCV-2101)
  • 操作部(TCU-001、5 m ケーブル付)
  • 送受信部(FCV-2102)
    1
  • 送受波器(FCV-2103、ケーブル長 30 m)
    1
  • 工事材料、予備品
    1式

オプション品

  • 整流器(PR-62)
  • DVI-D/D S-LINKケーブル
  • イーサーネットハブ(HUB-101)
  • LANケーブル
  • USB操作部延長箱(UDS-001)1式
  • トラックボール操作部用フラッシュマウントキット(OP14-70)
  • キングストン
  • 工事材料

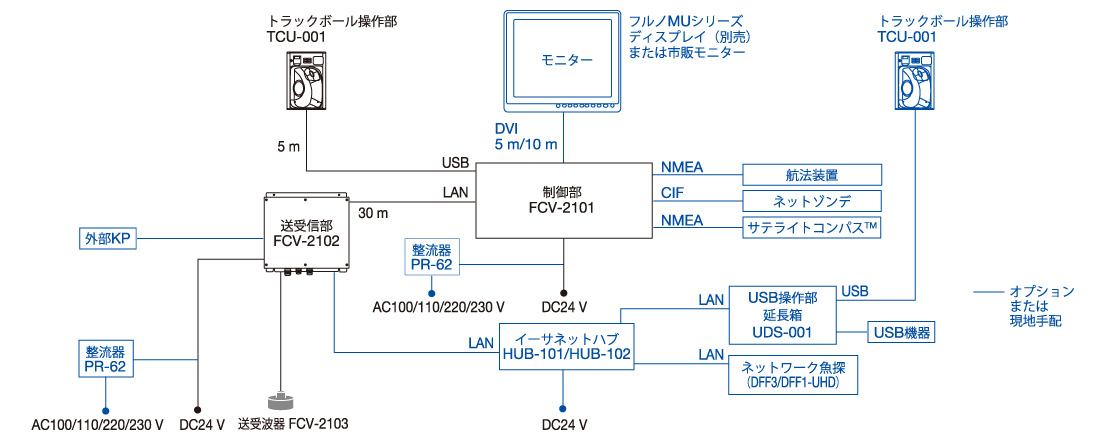

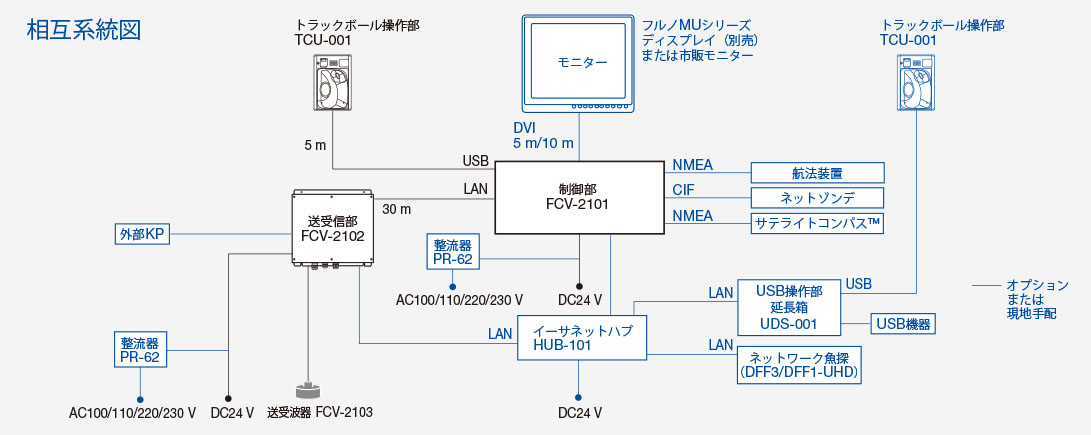

系統図

接続可能機器

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
