AR导航系统 AR-100M

超越现实

FURUNO ENVISION系列是古野最新最先进的“AR导航系统”(现实增强导航系统), 它利用AR的威力,提供了先进的导航工具, 让导航超出了人眼可视的场景。
AR技术,利用对着船艏方向的摄像头,可以在显示器上投射出船艏方向的图像,并且可以综合显示安全航行必须的其它导航信息。即使在恶劣的天气状况或者视野很差的情况下,也可以清楚的监视本船和其它船只的船路和重要信息,让您能够毫无压力的操纵船只. 这种轻松直观的显示,大大增强了船长和船员的瞭望效果,增强了船员的信心, 让船员之间的合作更加紧密无间。
致力于在任何海况下,确保船舶的安全航行,FURUNO ENVISON系列向船舶自动驾驶又迈出了重要的一步。

介绍视频

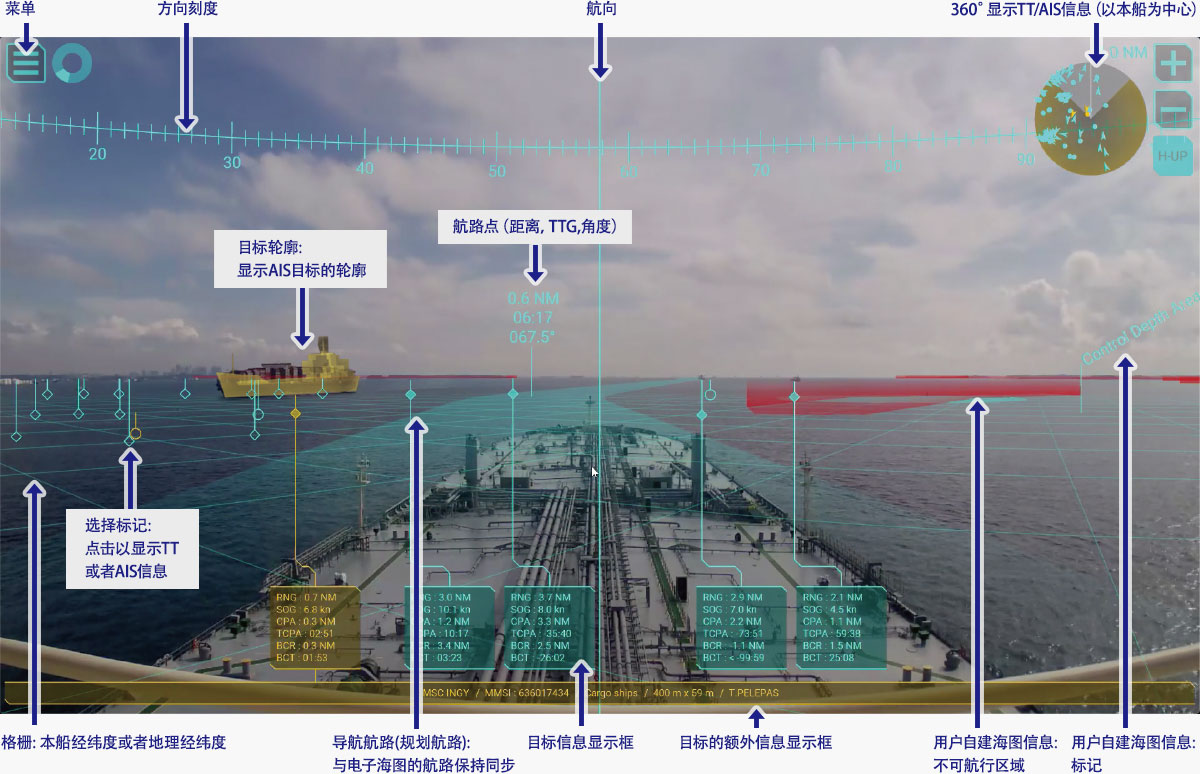

AR综合的信息

通过古野AR技术,利用对着船艏前方的摄像头,将视频图像和导航信息数据叠加, 实时地显示在屏幕上。

  • 方向
  • AIS
  • 航向
  • 雷达追踪目标(TT)
  • 航路
  • 船路点
  • 用户自建海图 & 图符

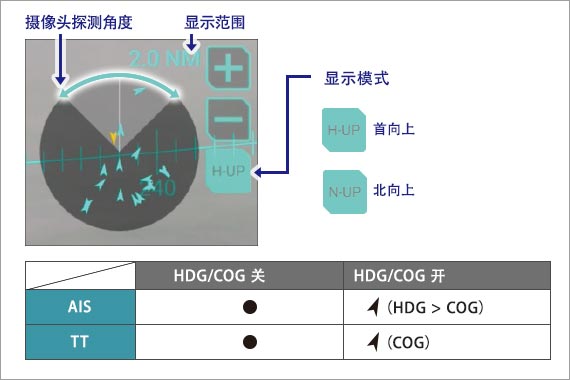

TVI(俯视指示)

以本船以中心,360度全方位显示其它船舶信息, 这些信息来自TT或者AIS。

一键切换观测范围

如果在拥挤海域里有大量船舶在航行,用户可以通过简单的改变观测范围,减少屏幕上的目标数量. 这个功能对于临时检查远距离目标也很有帮助。

利用颜色直观的区分目标 *

基于CPA/TCPA,会根据威胁等级以不同的颜色来显示TT和AIS目标。

  • TVI
  • 选择标记
  • 目标信息显示框
  • 目标的额外信息显示框
  • 目标
  • 颜色可调(黄色,桔黄色和红色)

选择标记和目标信息显示框

本船周围船舶的信息,取自TT或者AIS,它们会以不同的符号显示。 当被点击时,目标信息会弹出显示。

目标轮廓

在AIS目标上叠加显示目标轮廓(虚拟浮标,浮标,小型船舶,油船),可以非常容易的获得危险目标的位置和方向。

目标轮廓关

目标轮廓开

用户可以选择显示/隐藏信息

用户可以选择显示/隐藏到航路点的相关信息(到下一个航路点的航线,时间,距离)

不可航行区域

陆标

航路点信息

导航站

浮标

安全边界线

海岸线

视野所及范围

AR特别适用于船舶周围视野特别差的环境。

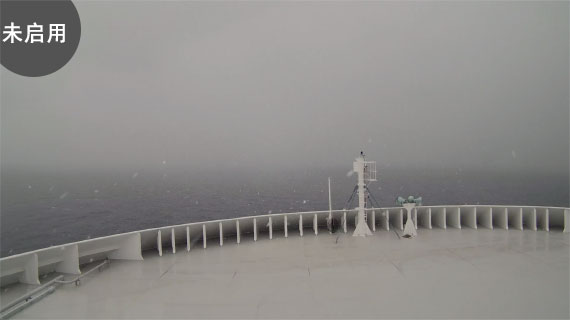

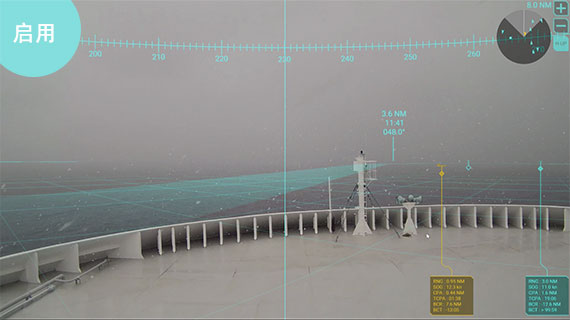

在恶劣天气下,AR导航系统启用/未启用比较

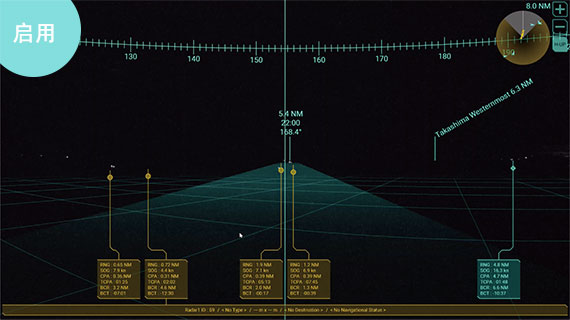

在夜间航行时,AR导航系统启用/未启用比较

AR稳定的工作性能

即使船舶在剧烈的横倾或纵倾的状态下,AR提供的信息依然能保持稳定,无偏差的叠加在实时图像上,在任何情况下提供可靠的数据。

规格

产品名称

AR导航系统

型号

AR-100M

处理单元

类型

黑箱型

显示模式

目标追踪(TT), AIS, 方向,用户海图,ENC图符

接口

网口:2个
USB:USB2.0: 4个 USB3.0: 2个
HDMI: 1口

电源

100-240 VAC

IP摄像头

分辨率

1920 x 1080

刷新率

25 fps

视频压缩

H.264 codec

水平角度

99°

网络

以太网

电源

PoE 适配器

PoE 适配器

网络

以太网

电源

100-240 VAC, 50/60 Hz

显示器

分辨率

1920 x 1080

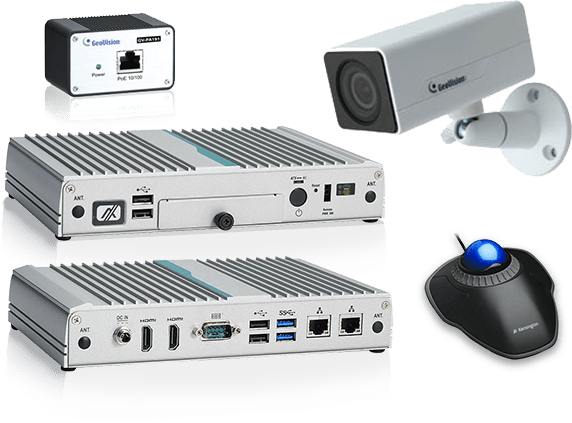

标准配件

  • 处理单元
  • IP摄像头(光感摄像头)
  • PoE 适配器
  • 带轨迹球鼠标
  • ENC 电子狗
  • 安装材料(HDMI线5m, 2根LAN线10m/2m, 2根USB线5m, 处理单元固定件,IP摄像头支架,支架螺丝,垫片,POE适配器垫)

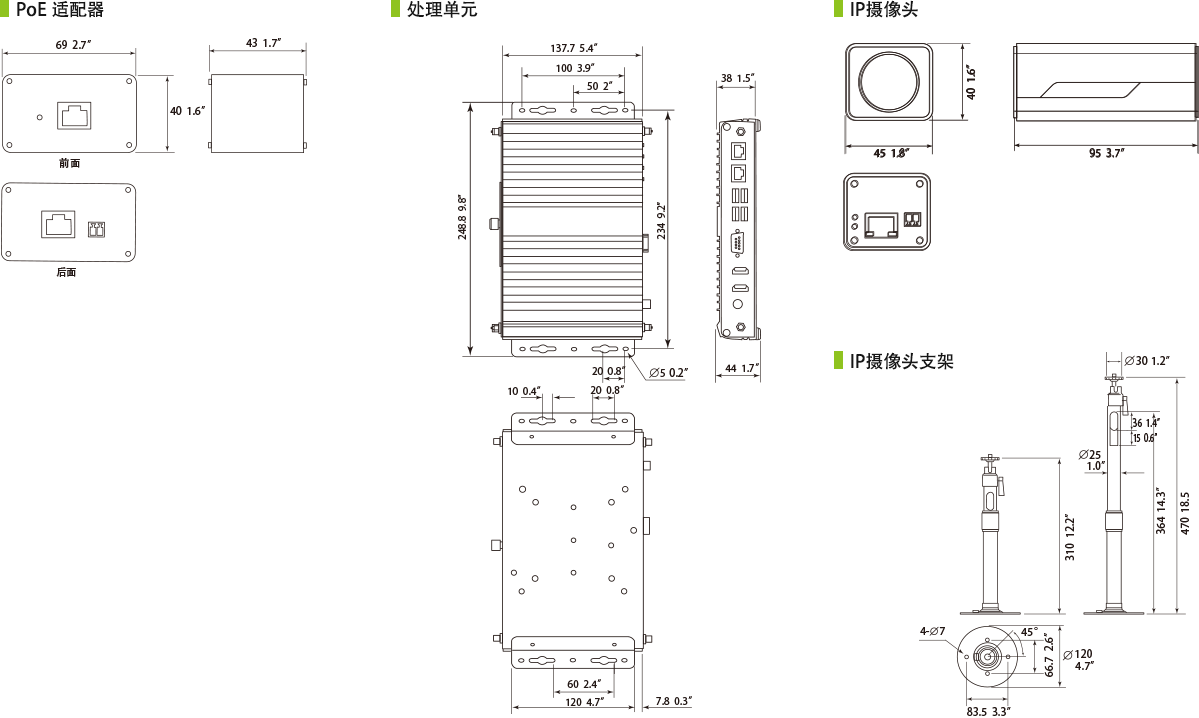

图纸
