GPS/GNSS模组

多模GNSS授时模块 型号 GT-100/GT-9001/GT-90 NEW

(GT-100/GT-9001/GT-90)

时间精度达到世界最高级别4.5 ns(1σ)以下(opensky)。
城市多路径环境下精度劣化程度世界最低。

新一代授时用GNSS模块,支持全球所有卫星系统。
GT-100是最先进的型号,支持L1和L5双频接收。GT-9001只支持L1,配置三个通道输出高精度1PPS和任意的时钟信号。GT-90只输出高精度1PPS的基本型号。这些型号的时间精度都达到世界最高级别4.5 ns(1σ)以下,且搭载了基于NTT设计的抗多路径技术"动态卫星选择™",即使在市中心或窗边架设天线,也能将对时间精度的影响降到最低。

授时用途

功能

  • 针对不同应用的三个产品系列(接收频段、输出信号)

    型号 接收频段 输出 短期保持功能
    (Holdover)
    外部时钟输入
    (External Clock)
    1PPS 时钟
    GT-100 L1 / L5频段
    GT-9001 L1频段
    GT-90 L1频段
  • 提供与协调世界时(UTC)同步的秒脉冲(1PPS)和时钟信号

    该产品系列输出精确的1PPS信号,且与UTC同步,分辨率高。
    GT-100/GT-9001还新增时钟信号输出,三个通道可任意分配1PPS或时钟信号。
    除了10MHz,时钟信号还可以自定义,例如2.048MHz、19.2MHz和30.72MHz等无线电通信中常用的频率。
    这缩短了开发设计到上市的时间,有助于加强客户的竞争力。
  • Opensky环境下时间精度达到世界最高级别4.5 ns(1σ)以下

  • 符合G.8272 PRTC-A,PRTC-B

    符合TDEV (Time Deviation) / MTIE (Max Time Interval Error)
    满足5G移动基站所需的授时性能。

  • 支持全球所有卫星系统(L1和L5频段) *L5频段仅适用于GT-100

    支持美国GPS、俄罗斯GLONASS、欧洲Galileo、中国BeiDou、日本QZSS和各国SBAS。
    双频模块GT-100还支持印度的NAViC(L5)。
    用户可以选择使用一部分定位卫星,也可以同时使用所有卫星,使其成为全球部署的5G移动基站和网络设备的理想方案。
  • L1和L5双频接收带来优越的稳健性(GT-100)

    双频定位减轻了由太阳耀斑等引起的电离层延迟的影响。
    即使只接受L1或L5信号,也能达到小于4.5ns(1σ)的时间精度。
  • 即使在恶劣的城市多路径环境下,精度劣化程度世界最低

    GNSS授时接收器已在城市地区广泛使用。
    即使在多路径信号混杂的城市地区,动态卫星选择™※算法也能适当地选择高质量的卫星信号,使恶劣接收环境下对授时性能的影响最小化。
    可放心在城市地区的基站中使用。
    ※ 基于NTT设计的抗多路径技术

  • 抗干扰,抗欺骗信号功能

    该功能可自动减轻干扰信号的影响,同时向用户提供干扰信号频率和强度的实时通知。
    除了增强接收器的安全性,还可用于在系统开发阶段识别干扰源。
    另外,还新增了一种算法来验证GNSS卫星信号的正确性,以便检测并消除非卫星广播的虚假信号。

    支持双频接收的GT-100,还能在L1受到干扰时依靠L5工作,或者在L5受到干扰时依靠L1工作。
  • 短期保持功能(GT-100/GT-9001)

    针对关键基础设施的系统运作,GNSS卫星信号的中断是一个令人担忧的问题。
    GT-100/GT-9001支持短期Holdover,即使在GNSS卫星信号短暂中断的情况下也能维持一定的性能。
  • 外部时钟输入(GT-100/GT-9001)

    可以输入一个独立于GNSS的外部参考源(如1PPS,时钟信号)。
    通过外部时钟输入,即使GNSS卫星信号丢失,也可以继续输出信号。
  • 运营商级别的品质,关键基础设施应用的理想选择

    与传统GNSS授时接收器相比,新的GNSS接收器更加稳健(即不受任何外部因素影响,可以持续提供服务)。
    可放心在要求高可靠性的领域,如5G移动基站、金融交易和智能电网等使用。

规格

一般

接收卫星系统
[GT-100]
GPS L1C/A, GLONASS L1OF, Galileo E1B/E1C,BeiDou B1I /B1C, QZSS L1C/A, SBAS L1C/A
GPS L5, Galileo E5a, BeiDou B2a, QZSS L5, NavIC L5

[GT-9001、GT-90]
GPS L1C/A, GLONASS L1OF, Galileo E1B/E1C,BeiDou B1I /B1C, QZSS L1C/A, SBAS L1C/A
卫星跟踪频道
[GT-100]
62频道

[GT-9001、GT-90]
32频道
接收灵敏度
卫星捕获: >= -147 dBm
卫星跟踪: >= -165 dBm

*使用GNSS模拟器测量
ITU-T标准
符合G.8272 PRTC-A,PRTC-B

*符合TDEV (Time Deviation) / MTIE (Max Time Interval Error)
1PPS精度
< 4.5 ns (1σ)

*Open Sky
1PPS准度
< ± 40 ns (UTC)

*Open sky
1PPS分辨度
< ± 0.2 ns
时钟信号输出
[GT-100、GT-9001]
1 MHz ~ 40 MHz
精度:< 0.5 ppb (1σ)
短期稳定性(阿伦方差[τ=1s]):< 5 × 10-10
长期稳定性(24H平均值)):< ± 1 × 10-12
TTFF (Typical)
热启动: 2 秒(Typ)
冷启动:35 秒(Typ)

*推荐使用有源天线
供电电压
DC 3.3V
消耗电流
55 mA
*卫星捕获(室外)
工作温度
-40℃ ~ +85℃
封装
47Pin LCC(Leadless Chip Carrier)
18.0mm × 17.8mm × 3.11mm
协议
PFEC(支持NMEA 0183 Ver4.11)
接口
[通用]
UART、秒脉冲(1PPS)

[GT-100、GT-9001]
时钟输出,外部时钟输入
功能
[通用]
抗干扰(8CW),抗多径(动态卫星选择™),抗欺骗信号,T-RAIM,天线电流异常检测功能

[GT-100、GT-9001]
Holdover

概念定义

古野的定义如下。

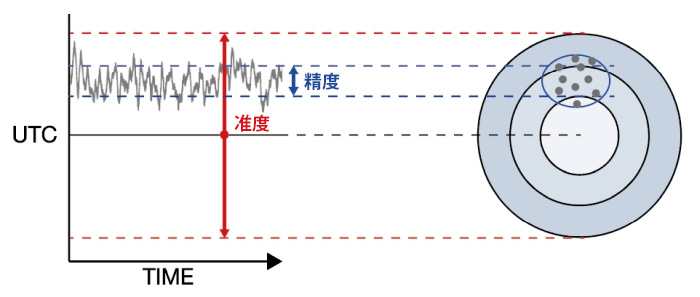

1PPS的准度(Accuracy)和1PPS的精度(Stability)
1PPS准度:衡量与真实值(UTC:协调世界时)偏离的差距
1PPS精度:衡量一定时间内准确度波动大小(稳定性)

※请注意,有些文献混淆了准(确)度和精(确)度的概念。



稳健性(Robustness)和弹性(Resiliency)
稳健性(Robustness):不受任何因素影响持续提供服务
弹性(Resiliency):如果有意外发生,服务会暂停,反之,会恢复服务

评估模块

GT-100/9001/90评估套件


用于评估多模GNSS授时接收机 GT-100/9001/90性能的套件

特点

  • USB总线电源提供DC5V电源
  • USB串行发送和接收
  • SMA接口输出1PPS/时钟
  • 通过SMA接口进行天线连接
  • 外部尺寸:(w)86mm x (D)51mm x (H)21mm
  • 重量:约65g
  • 附属品:USB连接线、GNSS天线、CD ROM(专用通信软件、说明文档)

* 规格如有更改,恕不另行通知。
