便携式时间同步信号发生器 型号 TB-1 NEW

只需输出信号给测量仪器
轻便,快速,准确!!便携式“原子钟”

TB-1是一款配备高精度OCXO的GNSS基准信号发生器,可用于无线电系统的现场维护和研发。

与UTC同步的1秒脉冲(1PPS)和精确的10MHz信号,可满足数字广播,5G和V2X开发现场的时间同步和频率测量需求。
配套Android™应用程序可以随时确认GNSS卫星的接收情况并更改设备设置。

授时用途

功能

  • 应用领域

    现场测量通信时延
    移动基站的同步测量往往需要专业原子钟设备,费时费力。相反TB-1可提供高精度基准信号,应用于相同场景。方便现场维护人员操作和管理。
    提供可靠频率源
    TB-1提供稳定可靠的基准频率,相当与原子振荡器的精度水平,可作为广播电视信号站既设铷钟的点检信号源,或是野外电波测量时的基准频率信号。
    高速行进中的测量
    TB-1便携式设计可以在移动中使用(例如行驶中的汽车)。特别是路试场景需要同步各种仪器信号,V2X研发现场所需频率和时延测定,适合设置在狭小以及条件有限的测试环境。

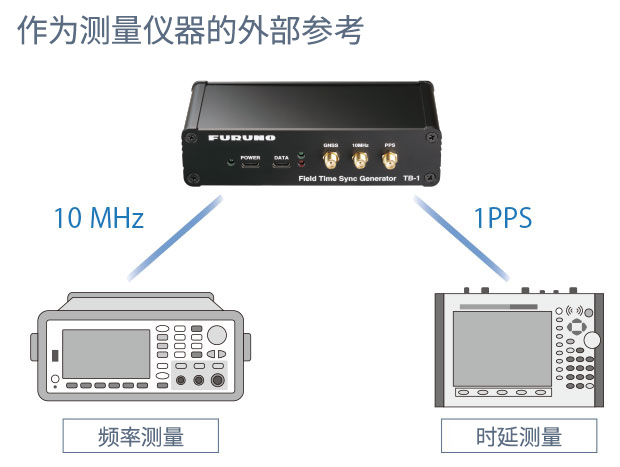

    作为实验室仪器
    TB-1采用GNSS驯服技术,不但可以用于户外现场作业,也可在一定室内条件下作研发用途。只需将GNSS天线放置在窗外,即可同时获得稳定可靠的UTC同步秒脉冲(1PPS)和 10MHz参考频率源.
  • 高稳定频率(10 MHz)和精准时间脉冲(1PPS)并与UTC同步

    仅通过接收GNSS卫星信号,就可以获得原子振荡器级别的高精度频率,以及纳秒级的时间脉冲信号。
    (10MHz和1PPS的相干信号)
  • 快速启动

    接通电源后大约5分钟就可以使用。 (正常模式)
  • 适用于高楼路段、窗边等多种场景

    GNSS的弱点是多路径,干扰波,冒充信号和接收中断,TB-1处理信号功能上与最新的GNSS标准频率发生器“GF-88系列”一致。
    下面是各项概要。


    1.可在多路径环境(如市中心或窗边)安装天线
    动态卫星选择™※,一种新技术,即使在多路径的城市环境中,也能适当地选择高质量的卫星信号,使恶劣接收环境下对授时性能的影响最小化。非常适合用于城市中的基站。
    ※ 基于NTT设计的耐多径技术


    ※GT-88:GF-88系列核心接收机模块
    2.抗干扰对策(Anti-Jamming)

    即使干扰信号(干扰波)混入GNSS接收机中,也可以通过削减其作用来防止接收机失灵。
    此外,它还具有检测和监视干扰信号的频率和强度的功能,便于调查原因。

    3.冒充信号对策(Anti-Spoofing)

    干扰欺骗信号可以故意误导GNSS接收机计算错误的位置和时间信息。
    及时发现并消除这些问题,保护用户系统免受负面影响。

    4. 即使GNSS信号的接收发生中断也能放心继续使用(Holdover功能)

    即使因天线故障、干扰、信号遮蔽而使接收卫星数为0,也能在一定时间内输出稳定的授时信号。
    ・即使在GNSS定位中断时,古野也可以通过自己的振荡器控制技术预测和校正振荡器的输出
    ・在一些原子振荡器的应用中,也可替代使用并具有高性价比

  • 配备Android™ 应用软件

    使用安卓手机或平板即可实时查看GNSS卫星接收情况,更改各种自定义设置。
  • USB供电

    配备一对Type-C接口,分别对应通信兼电源和电源专用

规格

一般

内置振荡器
OCXO
接收卫星系统
GPS L1C/A, GLONASS L1OF, Galileo E1B/E1C, QZSS L1C/A, QZSS L1S, SBAS L1C/A
锁定时间
<5分钟
10MHz输出(锁定状态)
阿伦方差: < 5 × 10-11 (@τ=1s)
长期稳定性(24小时平均): < 1 × 10-12
输出电平: 6.5 dBm SIN波
阻抗: 50 Ω
1PPS输出(锁定状态)
准度(Accuracy): < 40 ns (UTC)
精度(Stability): < 4.5 ns (1σ), 符合PRTC-A/PRTC-B
输出电平: 3.3 V 矩形波 50 Ω 终端 (Duty 50%)
UTC同步边缘: 上升
1PPS输出(Holdover)
长期Holdover: < ±1.5 μs/2 h, < ±50 μs/24 h
短期Holdover: < ±3 μs/1h (typ)
电源
端口: POWER USB/DATA USB
额定电压,电流: DC 5 V、2 A
天线端子直流叠加: 3.3 V
工作温度
-40℃ ~ +85℃
工作湿度
Max 85%
尺寸
141.0 mm × 36.0 mm × 60.0 mm (突起部分除外)
本体质量
约255 g
接口
GNSS天线: SMA-J
10 MHz输出: SMA-J
1PPS输出: SMA-J
POWER USB: USB Type-C
DATA USB: USB Type-C
通信端口
端口: DATA USB
通信速度: Full Speed
通信对象: Android OS
LED
LOCK/ALARM/POWER
附属品
手提箱内容:
TB-1本体、多模GNSS天线(5m)、USB连接线(2套)、使用手册
※用户需要自己准备交流适配器或移动电源。

连接图

经测试可以兼容的仪器仪表(部分)

Anritsu MF2412C
RTE1000
RTO2000
RTP
MP2110A
MP2100B
Keysight
Infiniium
9000系列
90000A系列
53200系列
S系列
33210A
Trueform系列
Tektronix AFG1000系列
AFG2000系列
AFG3000系列
AFG31000系列

* 规格如有更改,恕不另行通知。
