声纳

全方位彩色扫描声纳 型号 FSV-25NEW

FSV-25 可提供绝佳的性能,超大量程!

相关内容

功能

  • 最大探测量程增加 30 %

    凭借近来对低频传感器元件、信号处理装置的改进以及对发射功率的提升,
    探测距离增加整整 30 %*。快速锁定并跟踪几公里之外的鱼群。
    *与 FSV-24/35 相比。水深、量程和所用信号频率不同,性能可能有所差异。

  • 采用全新信号压缩算法提升分辨率

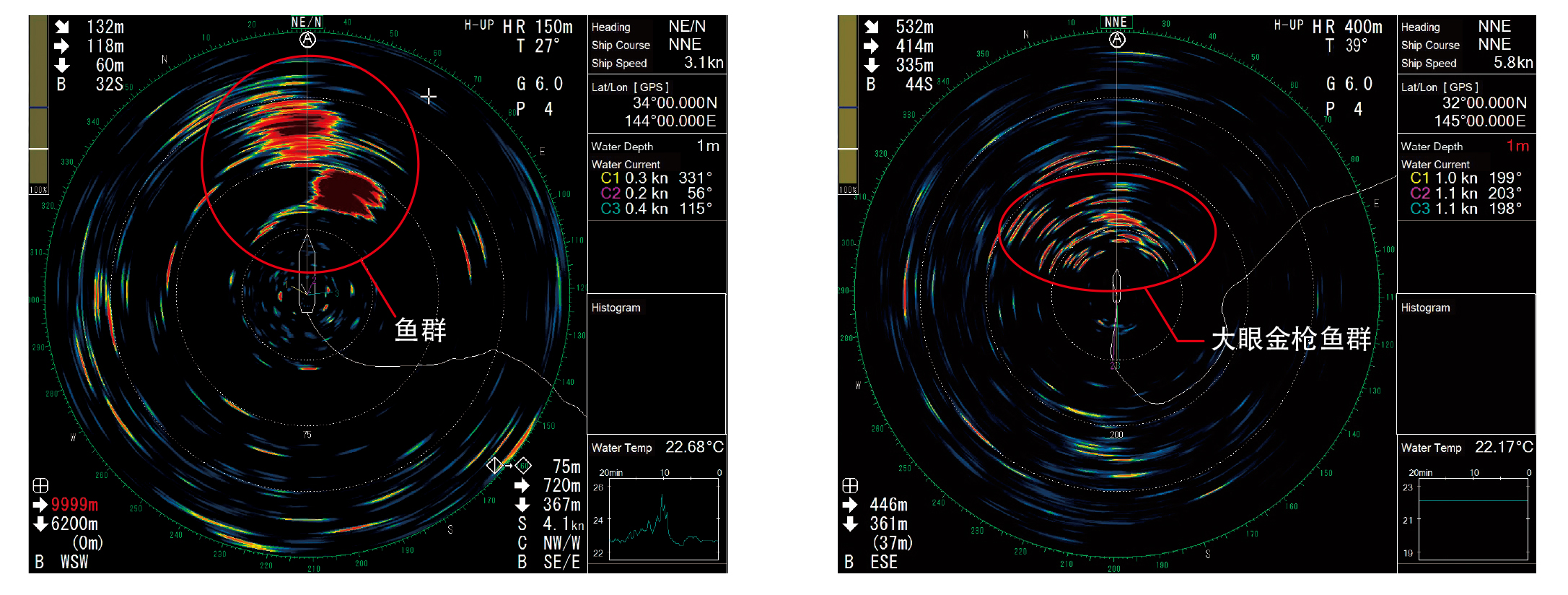

    左图像: (150 m 量程)已定位金枪鱼群和鲣鱼群。
    右图像: (400 m 量程)可以观察到此鱼群中的每条大眼金枪鱼。
  • 图表式船体升降单元指示器

    通过简单的图形界面直接在显示器上准确查看传感器的下降情况。及时发现传感器的下降或收回情况,防止事故发生,提高海上安全。
  • 1200 mm 冲程完全展开传感器仅需 12秒, 1600 mm 冲程仅需 16秒

    凭借仅 12/16 秒(分别)的传感器“抛掷”时间,FSV-25 成为市面上操作速度最快的船体升降单元之一。可以快速下降并收回传感器,保证操作顺畅。
  • 伸缩传感器时停止功能

    为了避免与漂浮木材和其他材料发生碰撞,可以在移动时停止传感器。传感器可以降低到任何给定长度,直至完全展开。
  • 稳定功能,让性能更稳定

    不论传感器的姿态如何,稳定器都可以保证接收时回波稳定,进而抵抗海上的船舶摇摆。
  • 具有目标锁定功能的鱼群自动跟踪

    FSV-25 会自动锁定发现的鱼群并显示估算的距离、深度、游速和运动角度。目标锁定也可用于固定位置(需要速度和航向信息)。
  • 大型实体控制单元实现精确控制

  • 可获得清晰,无干扰性能的自动过滤器

    自动过滤器可确保即使在高速巡航时也能得到清晰高效的回波。自动过滤器还可以非常有效地防止来自其他鱼探仪的干扰。
  • 可提供有线遥控和子控制单元


    子控制单元

    遥控器 (有线)

规格

一般

基本量程60, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1200, 1600, 2000, 2500, 3000, 3500, 4000, 5000 m

供电

处理单元12-24 VDC: 8.7-4.4A
船体单元220 VAC: 12 A, 3相, 50/60Hz
整流器RU-1746B-2, 100/110/115/220/230VAC, 1相, 50/60Hz (选配)

环境

防水等級控制单元 (面板): IPX2, (机盖): IPX0
处理单元, 遥控单元: IPX0
收发单元、电源单元、接线盒: IPX2
船体升降单元: IPX2
传感器: IPX8

其他

重量控制单元: 3.8 kg
处理器单元: 15 kg
船体升降单元 (1200 mm): 1390 kg
船体升降单元 (1600 mm): 1440 kg
收发单元: 138 kg
接口单元: 3.4 kg

構成品

標準品

  • 控制单元 (电缆 5/10 m)
    1
  • 接口单元
    FSV-8502
  • 处理器单元
    FSV-2503
  • 收发单元
    FSV-251
  • 电源单元
    FSV-252
  • 接线盒
    FSV-2550
  • 船体升降单元
    FSV-253/254
  • 安装材料
    1
  • 备件
    1

オプション品

  • 控制单元FSV-2501
  • 子控制单元FSV-853
  • 整流器RU-1746B-2
  • 遥控器FSV-2504
  • 安装材料 LAN 电缆 10/20/30/50/100 m

连接图

可连接的产品

相关文档

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
