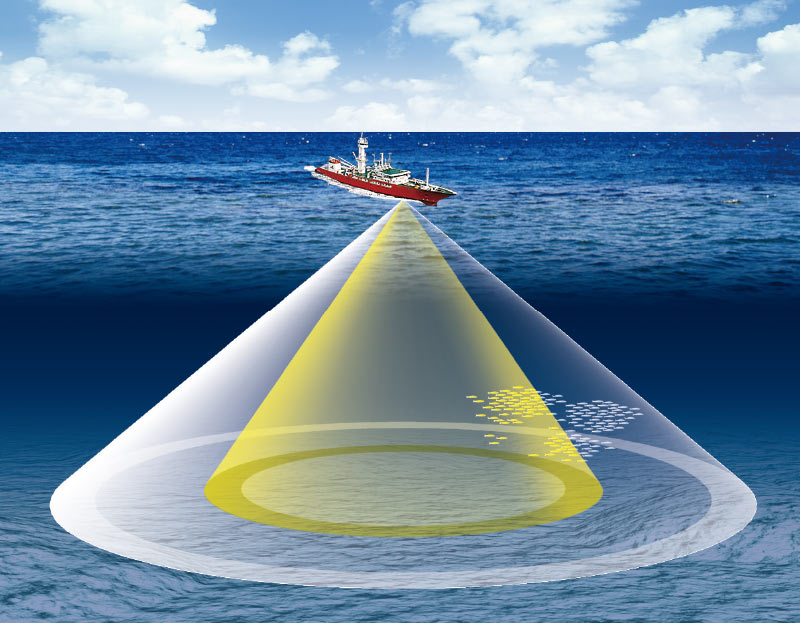

全周型カラースキャニングソナー 型式 FSV-25 MARK-2 NEW

特長

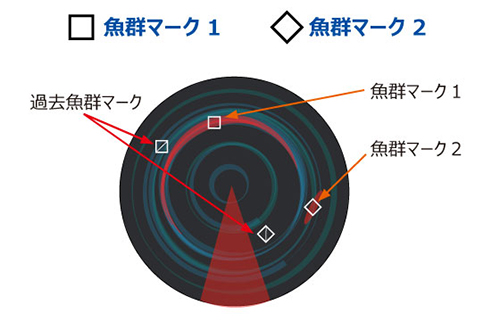

• 新機能「魚群マーク」を追加

  新たに魚群マーク2 を追加しました。 1つのマークタイプにつき、最大20個のフィッシュマークを入力可能。

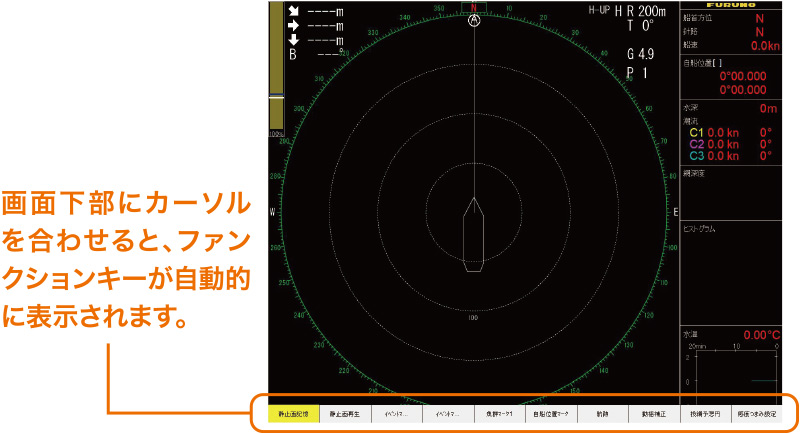

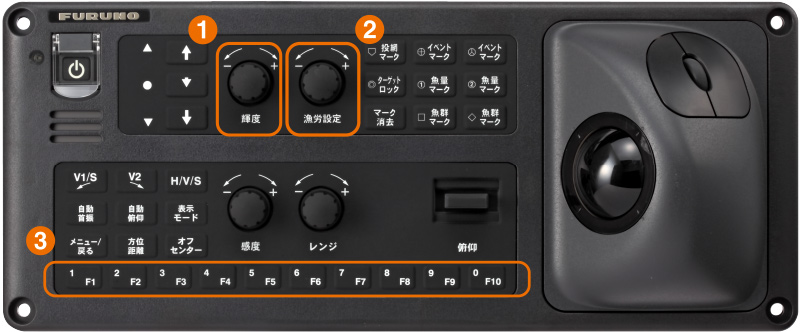

  新操作部、新リモートコントローラーで素早く簡単に操作できます。



• 従来機種で評価の高い性能を継承した魚群探知機

  フルノ独自の信号処理能力により、探知距離は約5000 ｍまで実現できます。数キロ先の魚群を瞬時に探知し、動向を捉えます。

• 高速で泳ぐ魚の追従性が向上

  送受波器の性能向上により、近距離での素早い探知が可能になりました。

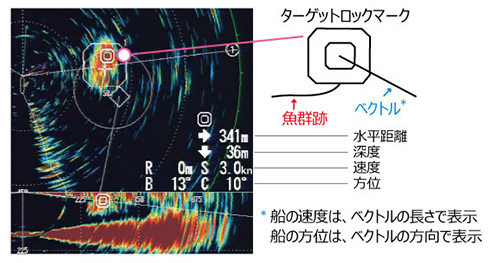

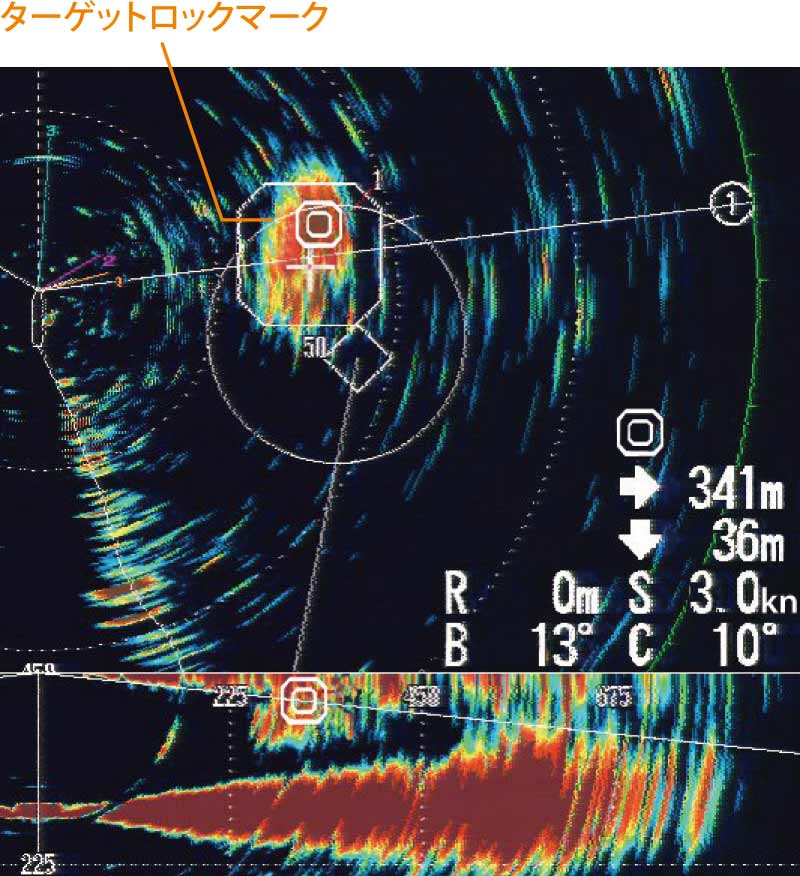

• ターゲットロック機能で魚群追尾が可能

  自動で魚群反応を追尾し、自船から魚群までの距離や深度、魚群の移動速度・方位を演算表示します。目的の瀬などを固定位置として追尾することも可能です。 (船速、方位データの入力が必要)

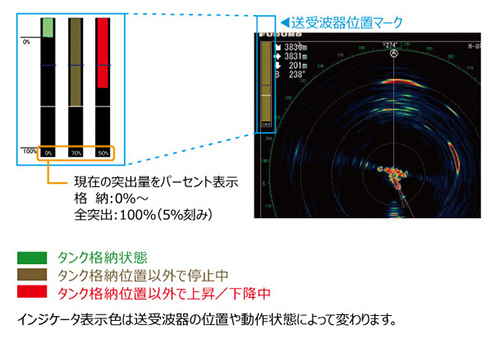

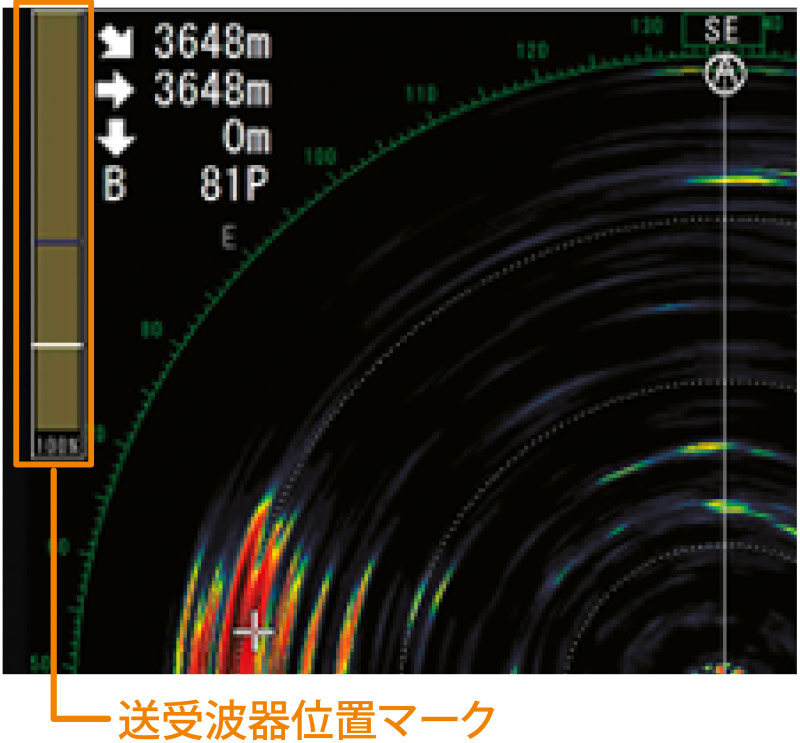

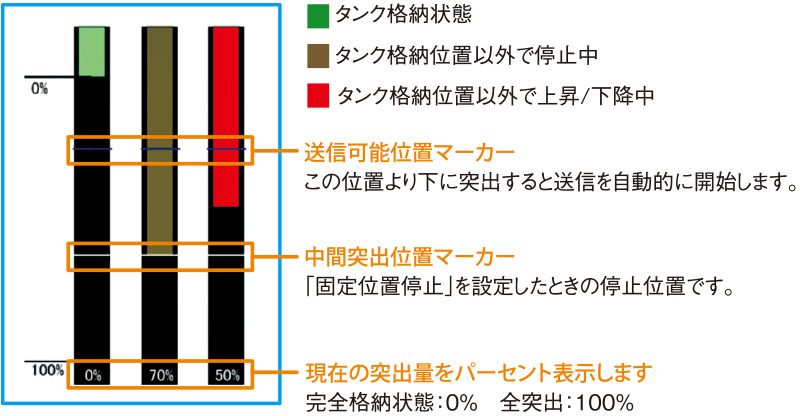

• 送受波器の突出状況を確認できるインジケータ表示

  送受波器の突出量を画面上にグラフ表示します。送受波器の突出状況が一目で確認でき、海難防止に役立ちます。

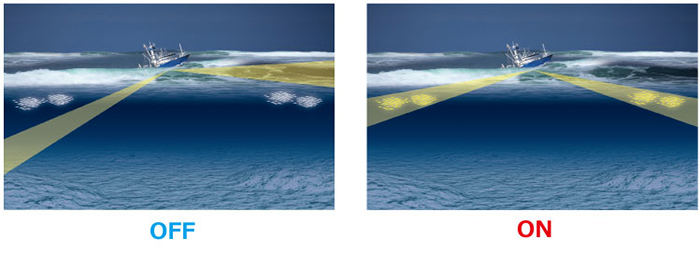

• 動揺補正するスタビライズ機能を採用

  スタビライズ機能は、ローリング、ピッチングによる影響を補正します。時化た海でも、瀬や魚群の安定した探知が可能です。

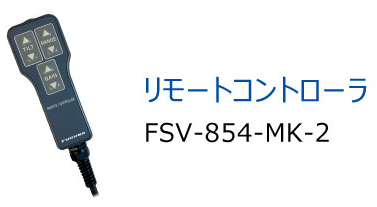

• 簡易操作部と専用リモートコントローラ (有線) を オプションで用意



• 送受波器の任意位置停止機能

  漂流物との接触等、送受波器へのダメージが予想される状況において、突出量を最小限に設定することが可能です。

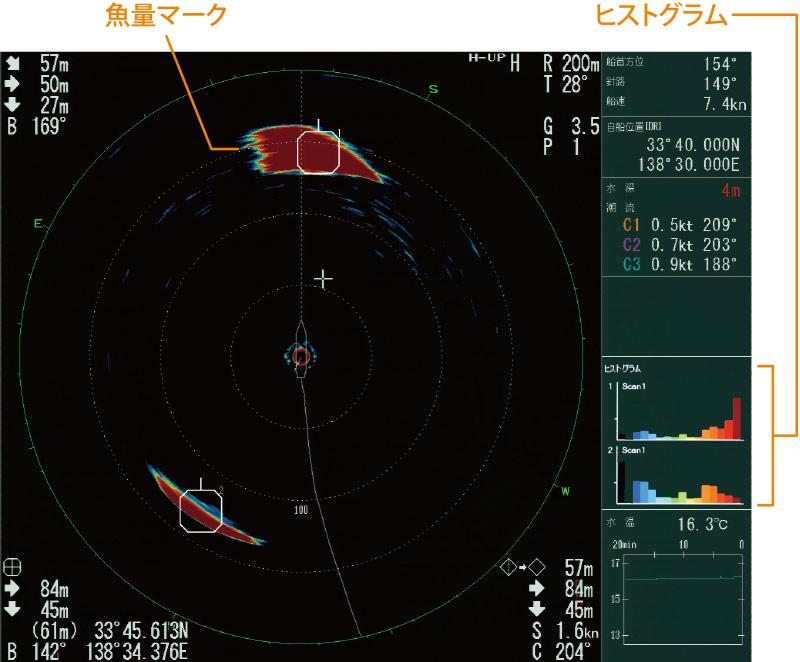

• 投網の判断に貢献する“魚量マーク”と“ヒストグラム” 表示

  ターゲットロックとの連動で、狙った魚群の量を表示。投網の判断に効果を発揮します。

• ノイズを抑える雑音抑圧機能を搭載

  海面反射やプランクトン、遠方の海底など、弱いエコーの感度を下げて魚群をクリアに表示します。

• ソナー映像収録/保存機能

  保存された静止画や動画からのデータベース化により過去の画像分析に役立ちます。

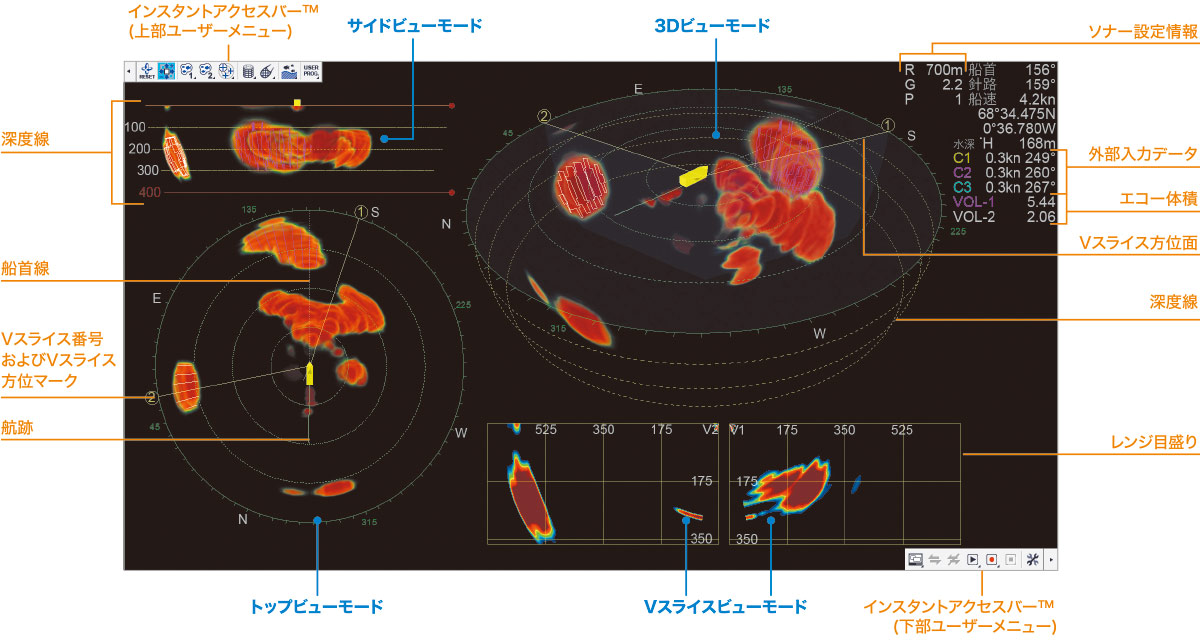

映像例

•

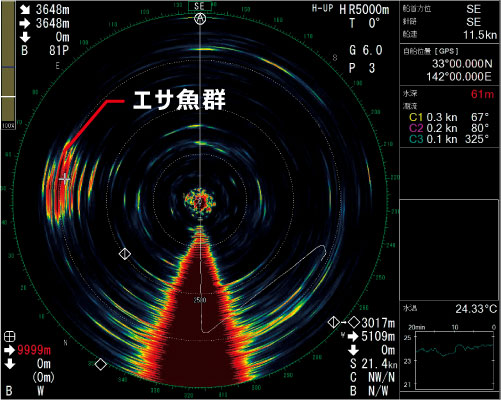

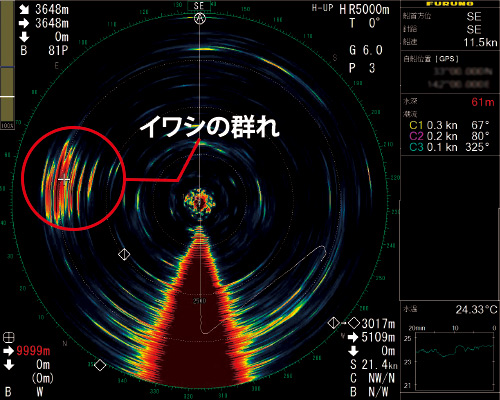

  【5000 mレンジ】遠距離探知、左舷にエサ魚群の反応を確認
•

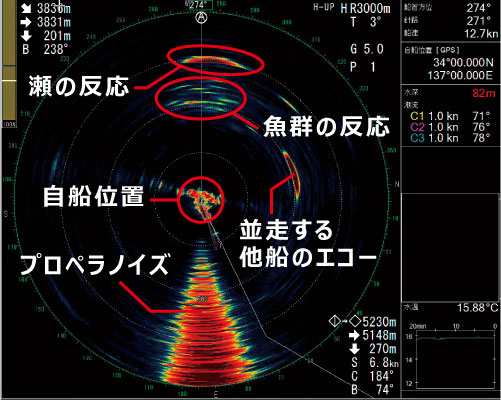

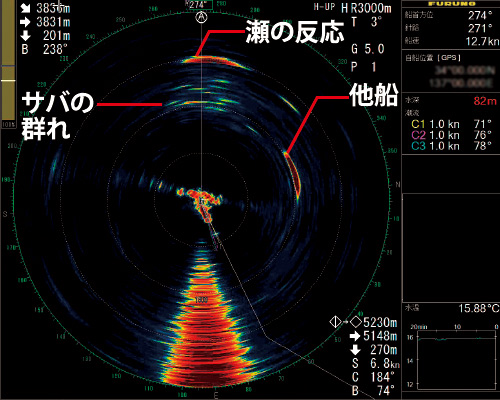

  【3000 mレンジ】遠距離探知、自船前方、約2 キロ先に瀬付き魚群反応
•

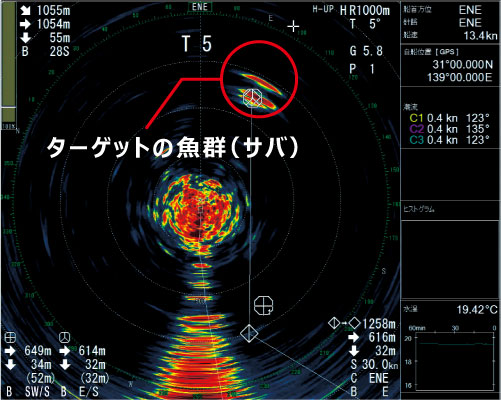

  【1000 mレンジ】遠距離探知、ターゲットの魚群反応までおよそ650 m
•

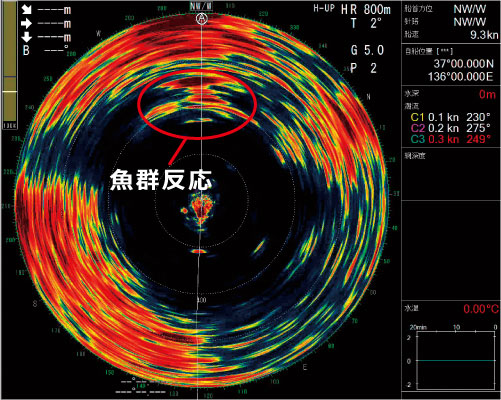

  【800 mレンジ】 海底にいる魚群を捉えた映像
•

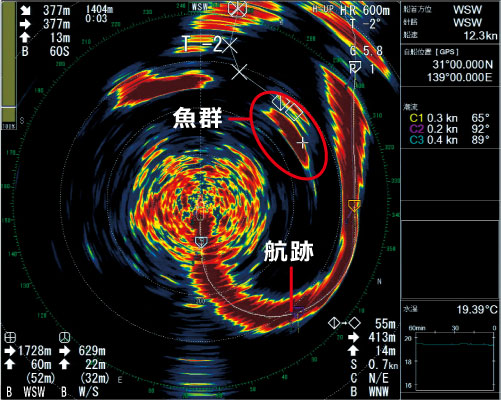

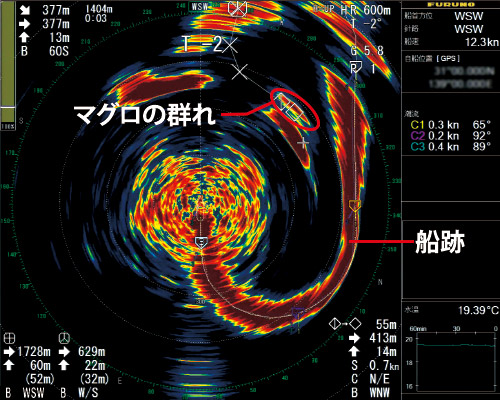

  【600 mレンジ】 魚群を中心に網を旋いている様子
•

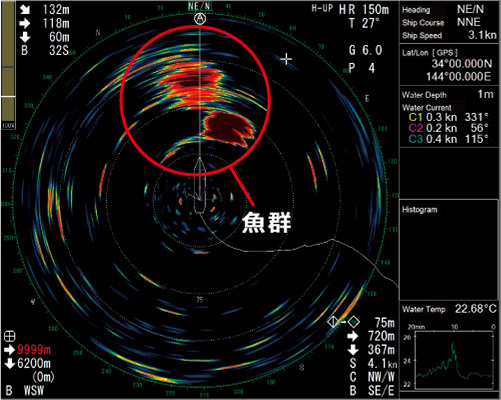

  【150 mレンジ】 近距離探知、マグロの魚群を捉えた映像

仕様

総合

スキャン方式

フルデジタルビーム形成方式

周波数

20 kHz

レンジ

60, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1200, 1600, 2000, 2500, 3000, 3500, 4000, 5000 m

聴音範囲

30°, 60°, 90°, 180°, 330° (自動首振可)

聴音出力

オーディオ端子 (アンプ付スピーカが必要)

表示

画面タイプ

SXGA(1280×1024), UXGA(1600×1200), WUXGA(1920×1200)

表示色

スキャン映像色32色、マーク6色

方位表示モード

ヘッドアップ、ノースアップ^※、トルーモーション^※、コースアップ^※
※外部センサーが必要

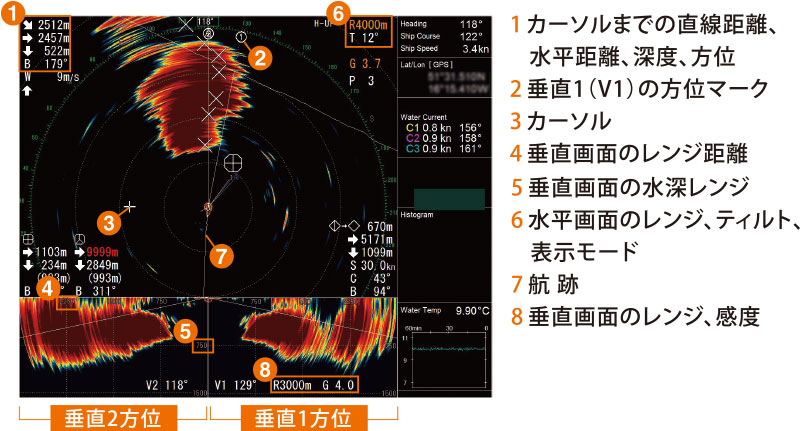

表示画面

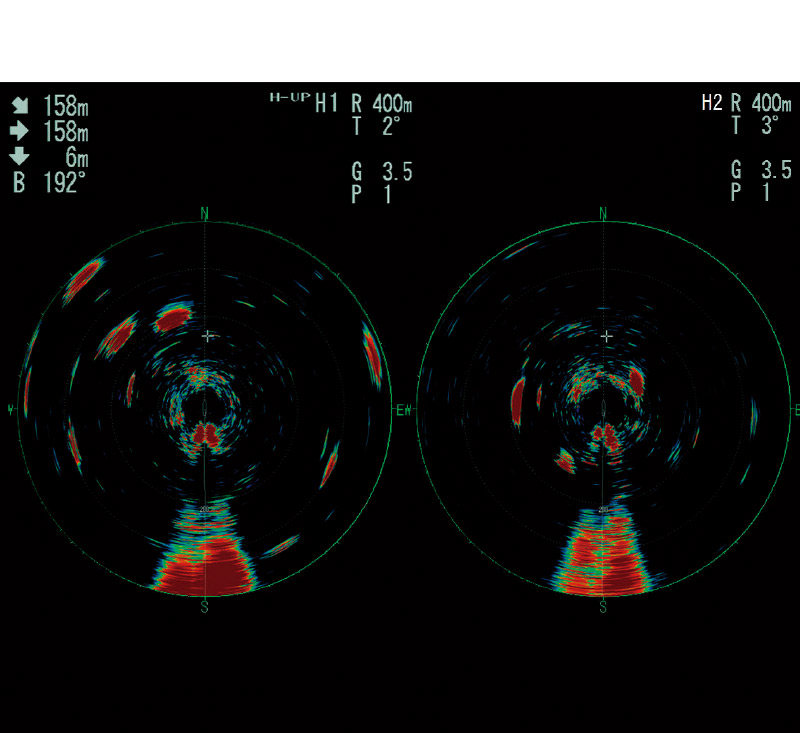

水平単記、水平2併記、垂直1方位併記、垂直2方位併記

付加機能

漁労モード、干渉除去、残像処理、ノイズリミッタ、色消し、自動俯仰動、自動追尾 (ターゲットロック)、魚群アラーム、AGC、残響低減、雑音抑圧、送受波器任意位置停止、過電圧警報、送受波器格納不能警報

電源

制御部

DC 12-24 V: 4.0-2.0 A

電源装置

AC 100/110/115/220/230 V: 14 A以下、 単相、50/60 Hz
出力　AC 200 V、 単相、50/60 Hz（送受信装置入力）

上下動制御器

AC 200 – 220 V: 16 A 以下、3相、 50/60 Hz

整流器

AC 100/110/115/220/230 V、 単相、50/60 Hz

環境条件

使用温度範囲

制御部: -15 ℃ ～ +55 ℃
送受波器: -5 ℃ ～ +35 ℃
操作部: -15 ℃ ～ +55 ℃
その他: 0 ℃ ～ +50 ℃

相対湿度

93 %以下 (+40 ℃)

防水性

操作部: IP22 (パネル)、 IP20 (筐体)
制御部: IP22
リモコン: IPX4
送受信装置、電源装置、接続箱: IP22
上下装置: IPX2
送受波器: IPX8

構成品

標準品

• 作部（ケーブル 10 m） 1
• 制御部 1
• 送受信装置 1
• 電源装置 1
• 接続箱（ケーブル長 10/20 m選択） 1
• 上下装置 1
• 工事材料 1
• 予備品 1

オプション品

• 操作部
• 簡易操作部
• 整流器
• リモコン
• 格納タンク
• アタッチメントキット
• アタッチメントフランジ
• 取付金具
• フラッシュマウントキット
• 制御器延長箱
• 8芯ケーブル
• 信号ケーブル組品
• ケーブル組品 工事材料（LANケーブル 10/15/30/40/50/100 m）
• スピーカー

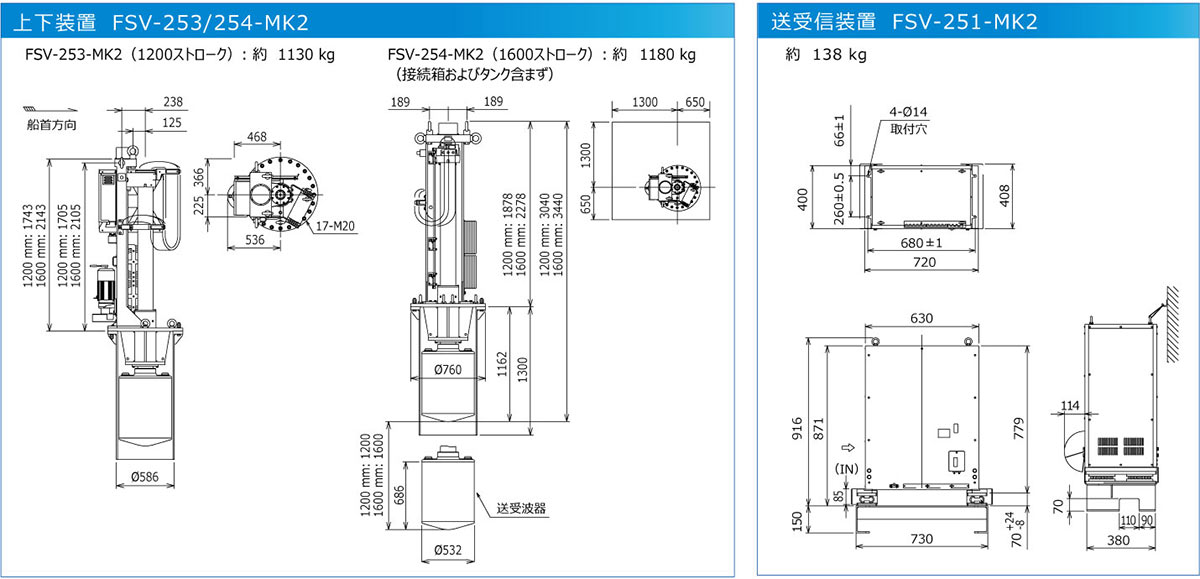

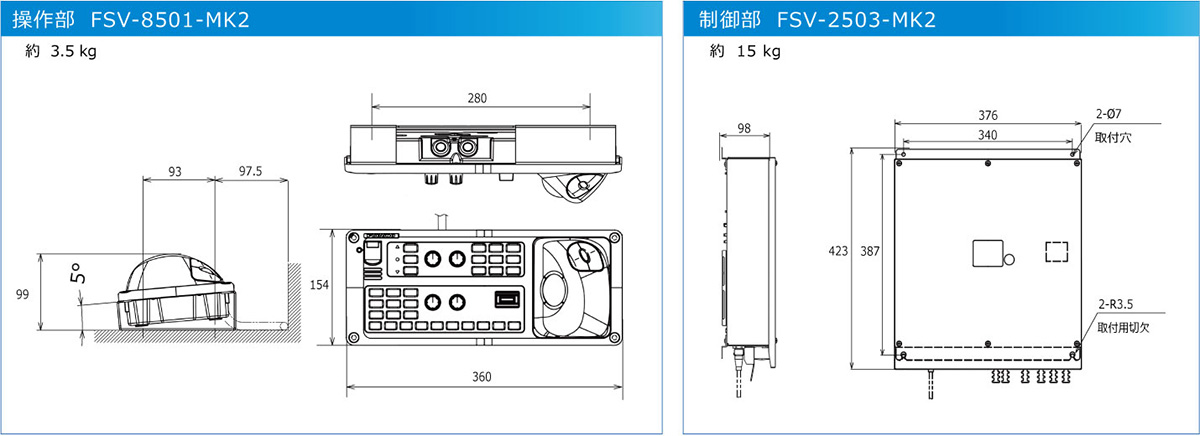

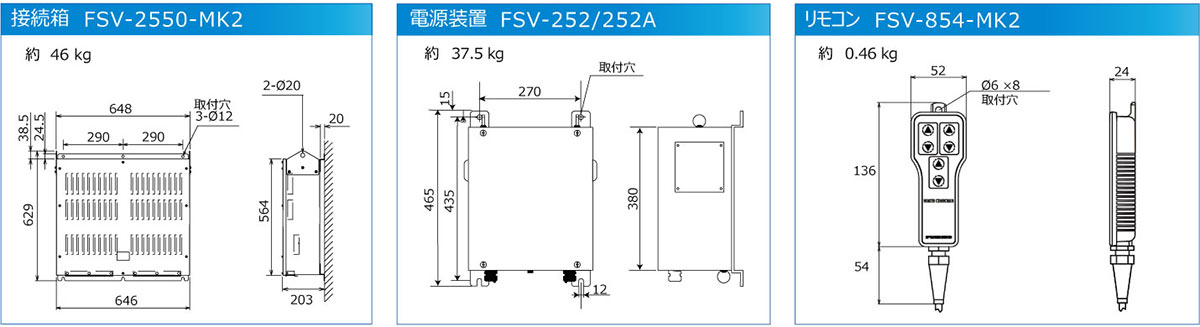

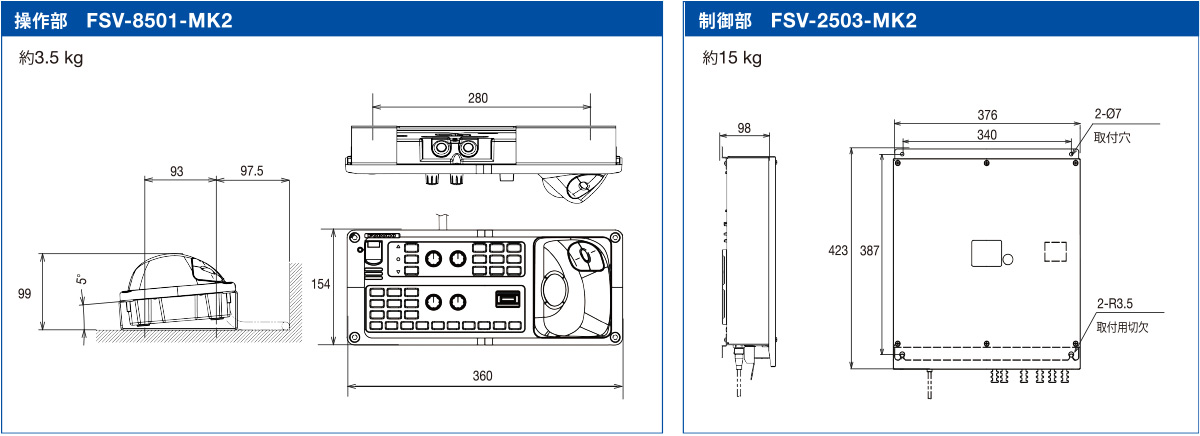

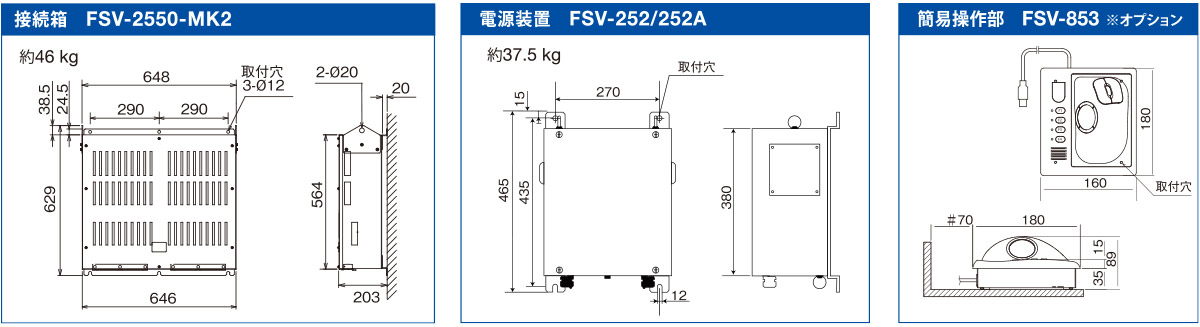

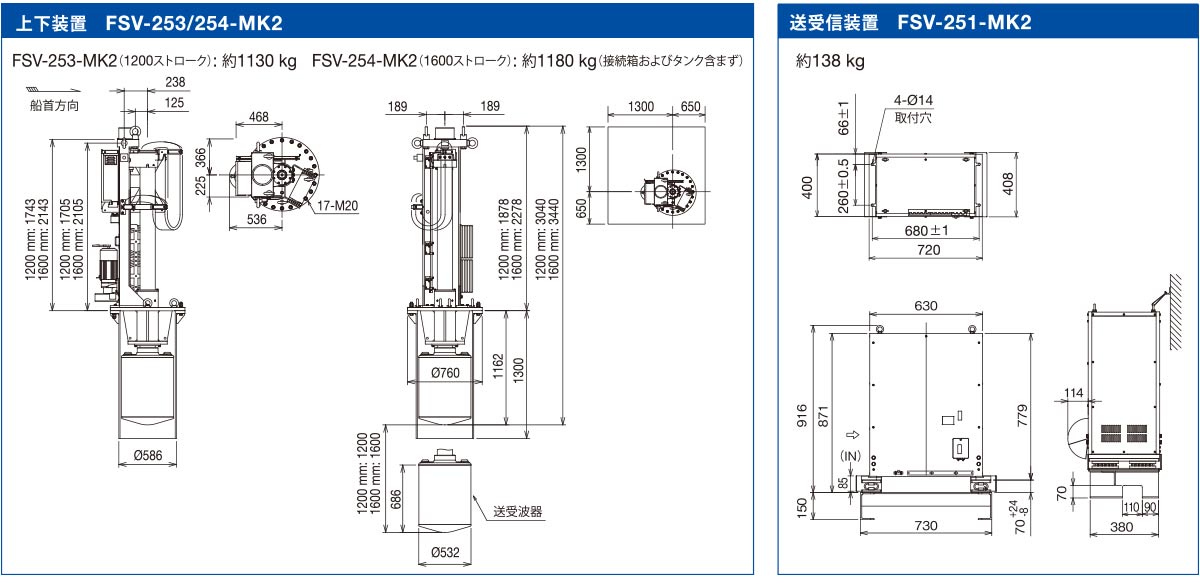

外寸図

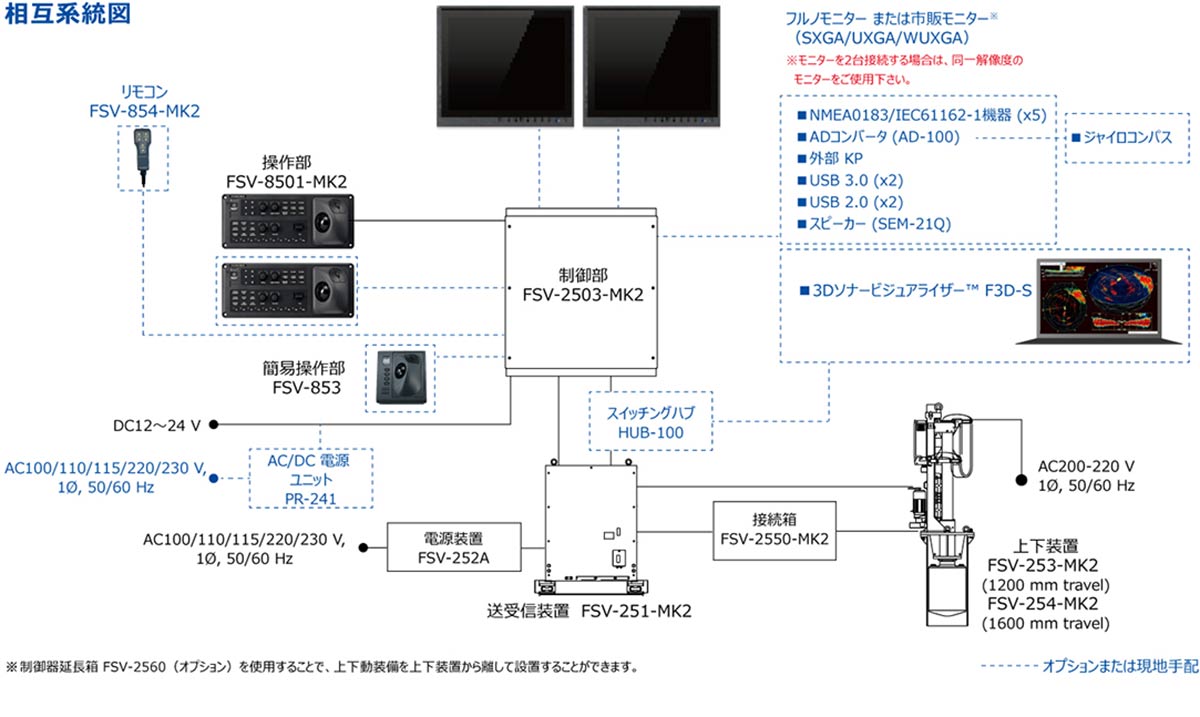

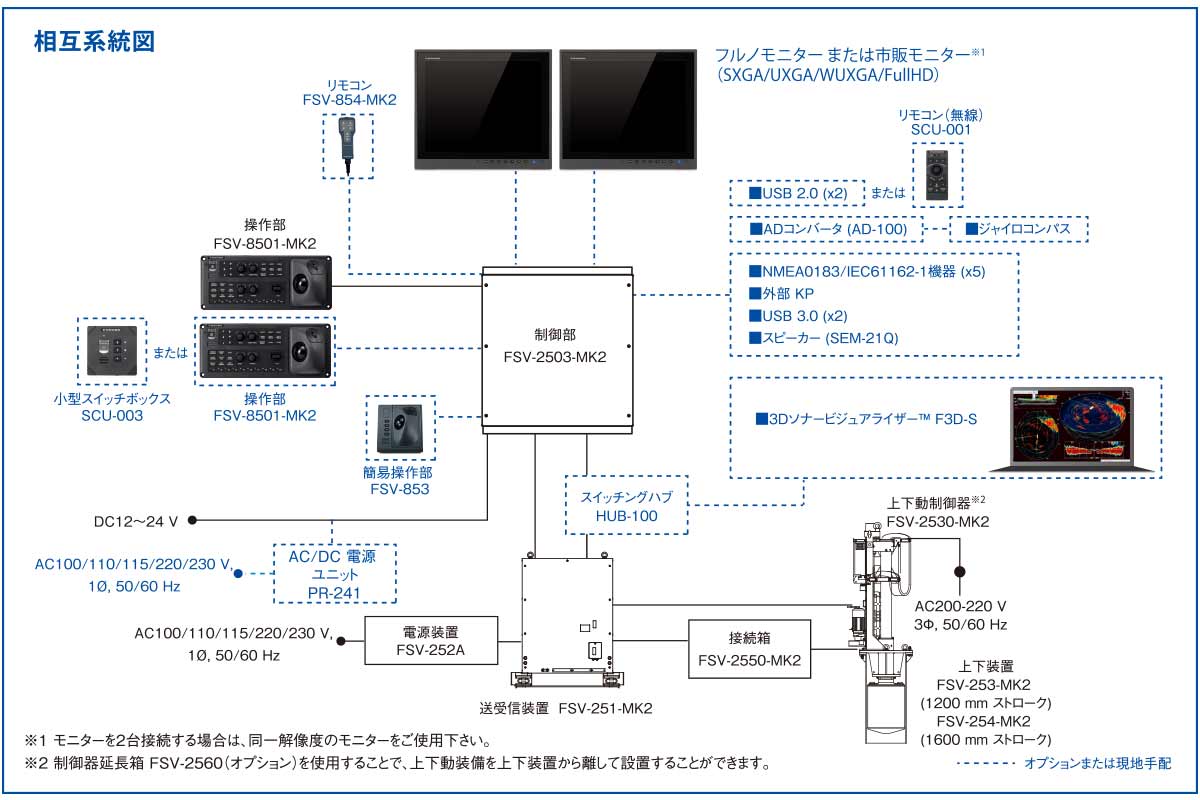

系統図

カタログほか

• FSV-25 MARK-2 製品カタログ
  (最終更新日: 2023年8月8日)
