半周彩色扫描声呐 型号 FSV-75
古野(FURUNO) 声纳基础
功能
-

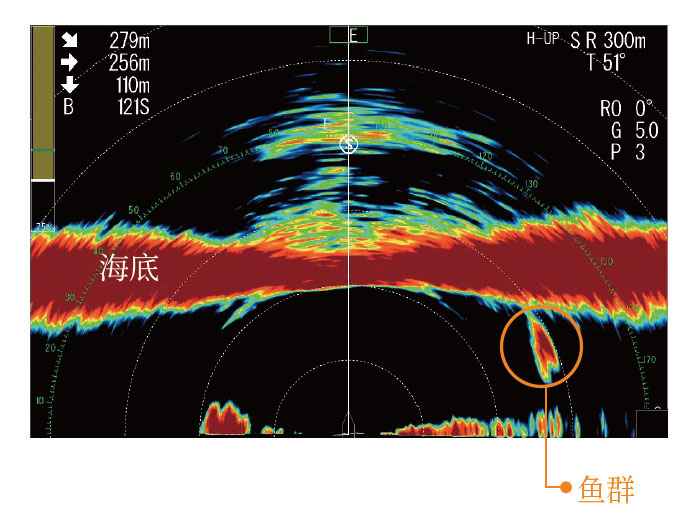

得益于增强的探测能力，完美呈现靠近海床的详细回波
利用创新的信号处理技术，大幅提高声呐的灵敏性，提供更清晰和更形象化的回波。
更高的分辨率，有利于清晰的区分鱼群和海底回波。 -

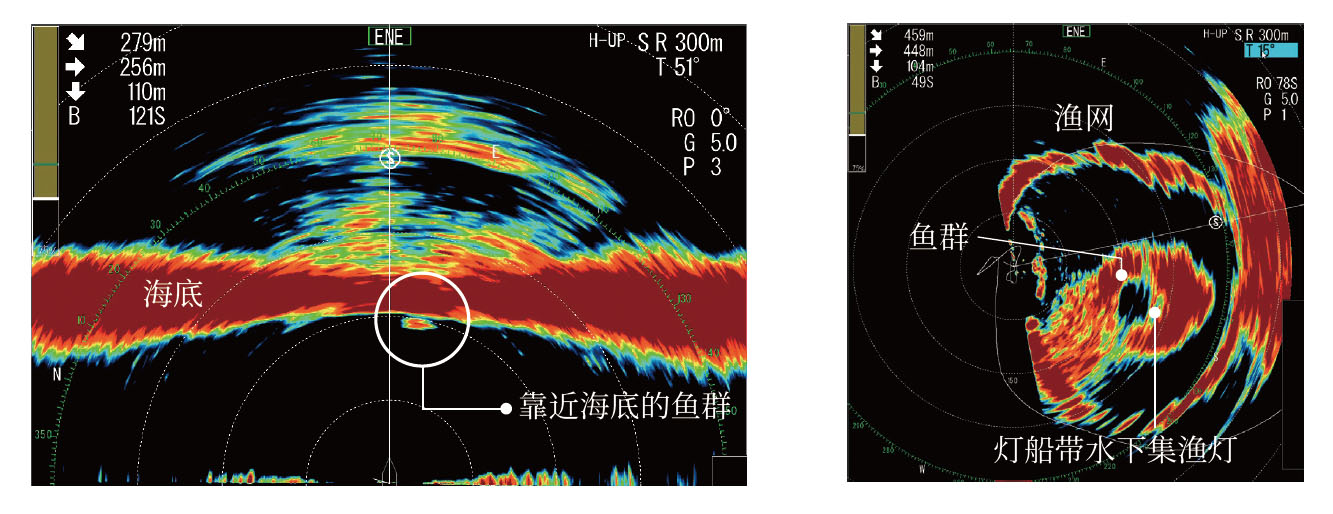

高频（180KHz）可以清晰的分辨鱼群和海底，或渔网和鱼群
FSV-75使用高频（180kHz），易于探测靠近海底的鱼群或渔网。以更高的精度定位和跟踪屏幕中的鱼群。
-
完美探测快速游动的鱼群如金枪鱼或鲣鱼
FSV-75尤其在探测快速游动的鱼群如金枪鱼或鲣鱼方面，效果显著。得益于在短距离的快速发射和接收。 -

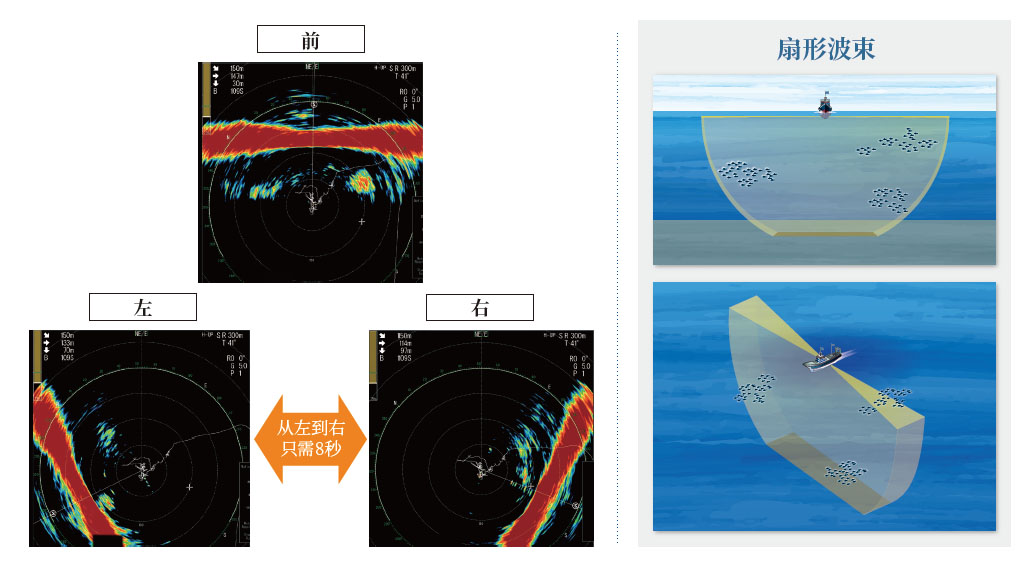

扇形波束，更快的扫描速度，更宽的范围，将半周声呐推向了一个全新水平
探测有可能被您漏看的鱼群，得益于三个技术的提高：扇形波束，更快的扫描速度，更宽的范围。
-

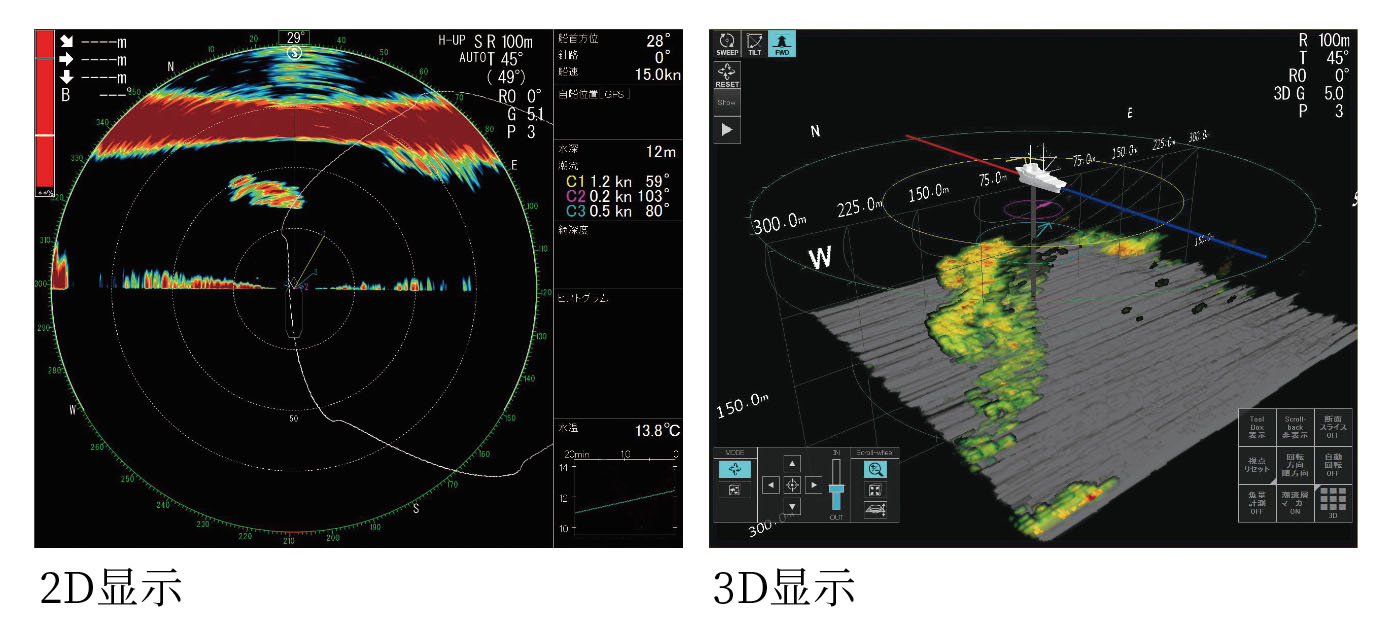

以3D模式呈现水下世界
■ 3D 模式介绍视频
此模式允许你以3D模式观察鱼群的位置和运动，使鱼群检测和撒网更高效。
■ 前方探测历史模式
前方探测历史模式扫描本船前方区域，以3D模式显示声呐回波。此模式可预估海底轮廓。

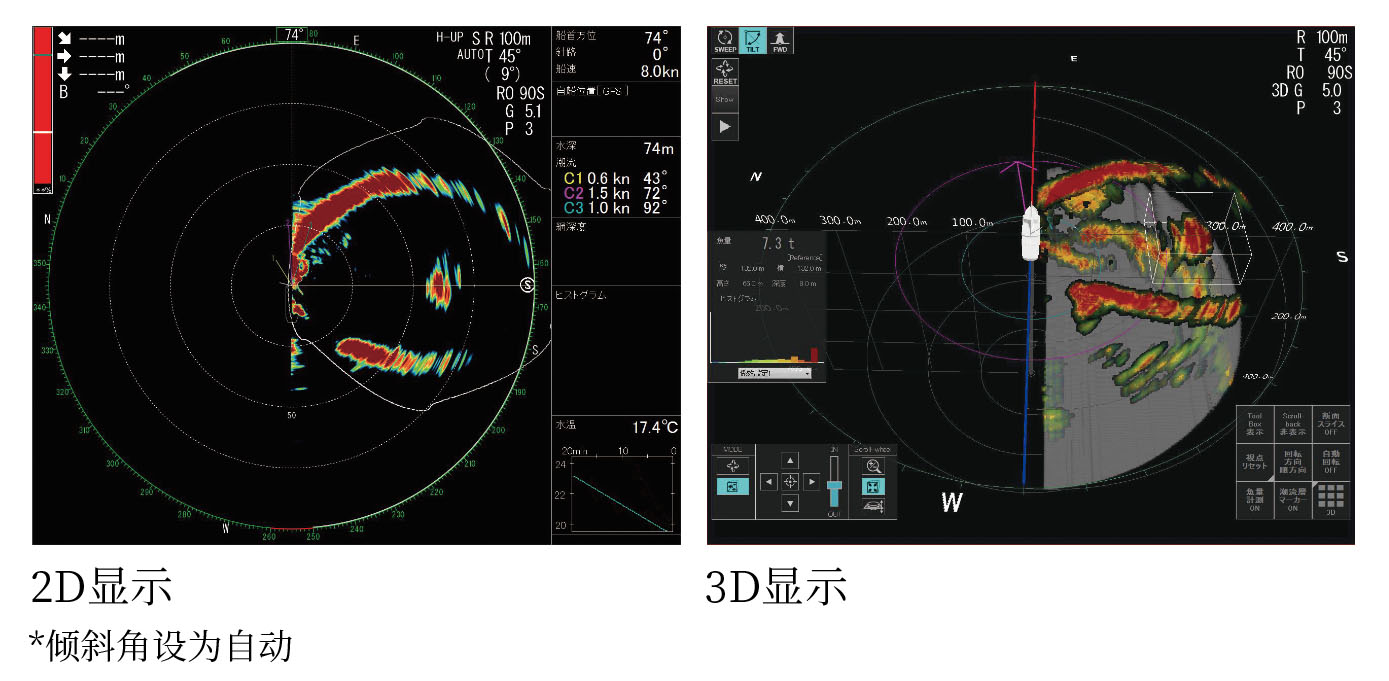

■ 倾斜截面模式*
倾斜截面模式：在选定宽度内扫描倾斜角，以3D模式显示扫描区域的水下声呐回波。这个模式可用于查看水内渔网的形状。

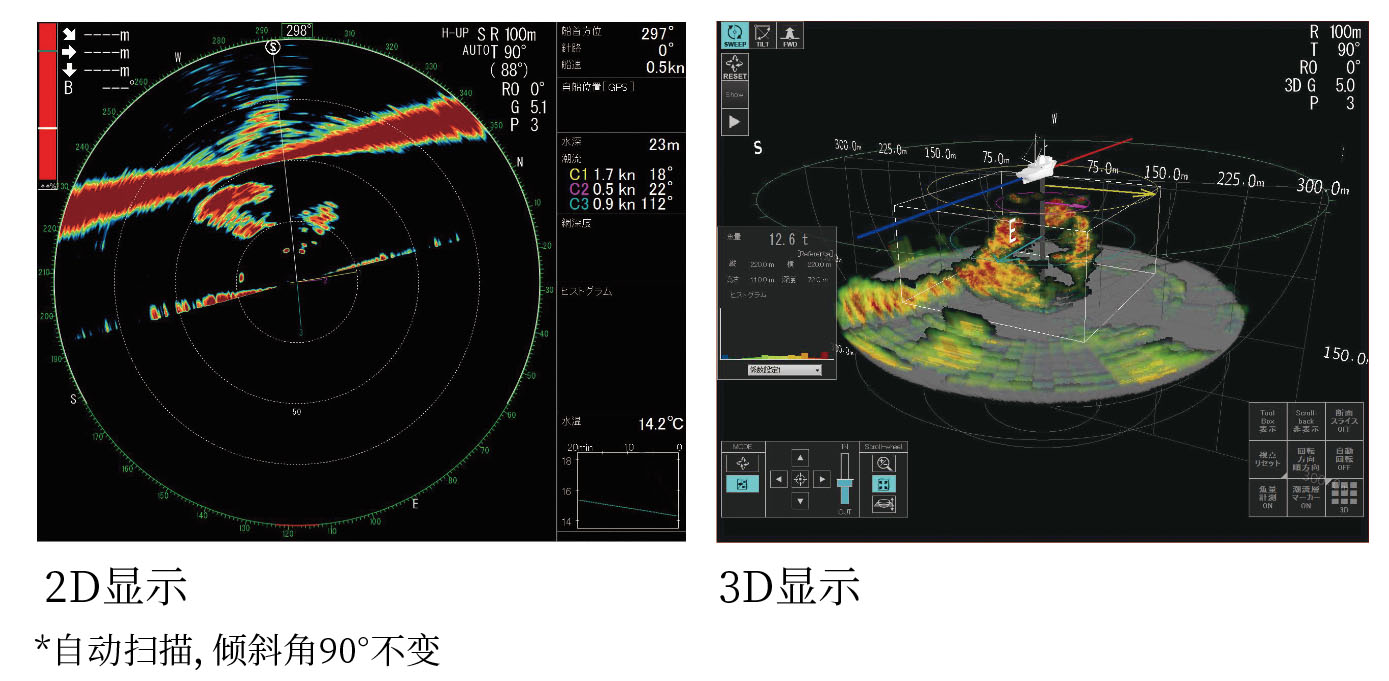

■ 扫描截面模式*
扫描截面模式以90°倾斜角，在扫描方向旋转探测波束，以3D模式显示本船周围水下声呐回波。此模式对于发现鱼群的位置非常有效。
3D模式下，可用的其他功能

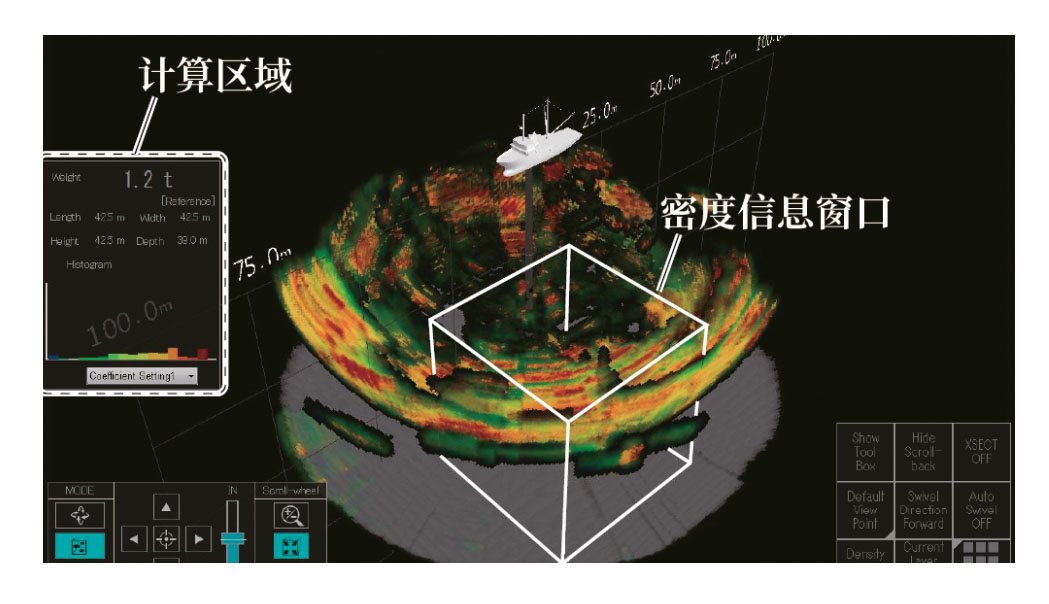

密度计算功能
此功能显示一个虚拟的篮子，可测量选定区域内的大体鱼群数量。密度信息窗口显示测量区域内的鱼群数量。实时知晓鱼群的数量，助渔民确定最佳的时期，捕捞鱼群。

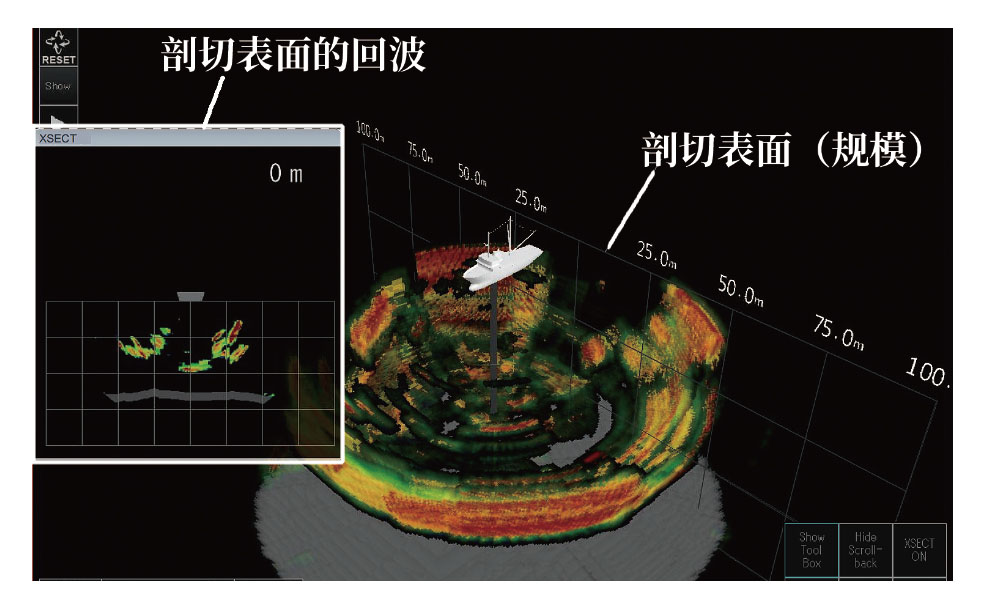

剖截面功能
剖截面功能，是将水平和垂直剖截面回波，以3D模式呈现给您。
-

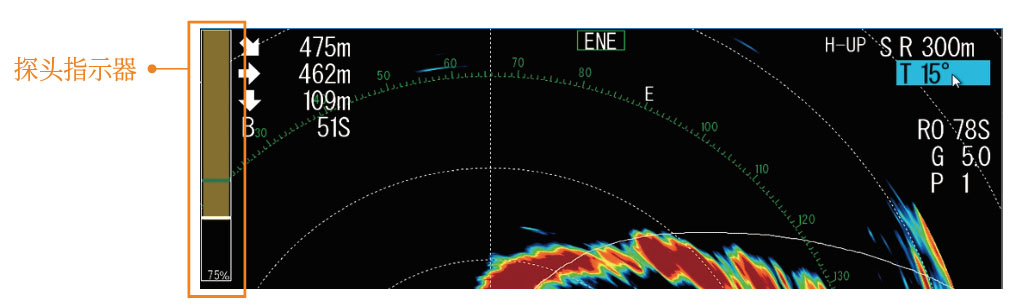

屏幕上“收回探头”指示器，便于快速调整和防止探头损坏
近海物体的情况下，可以清楚的知道快速调整回收的位置，避免损坏探头。
・通过按下在屏幕上的【中伸出键】，探头会处于半收回的位置。
一眼即知探头处于降下去或者收回状态，可有效避免损坏探头。 -

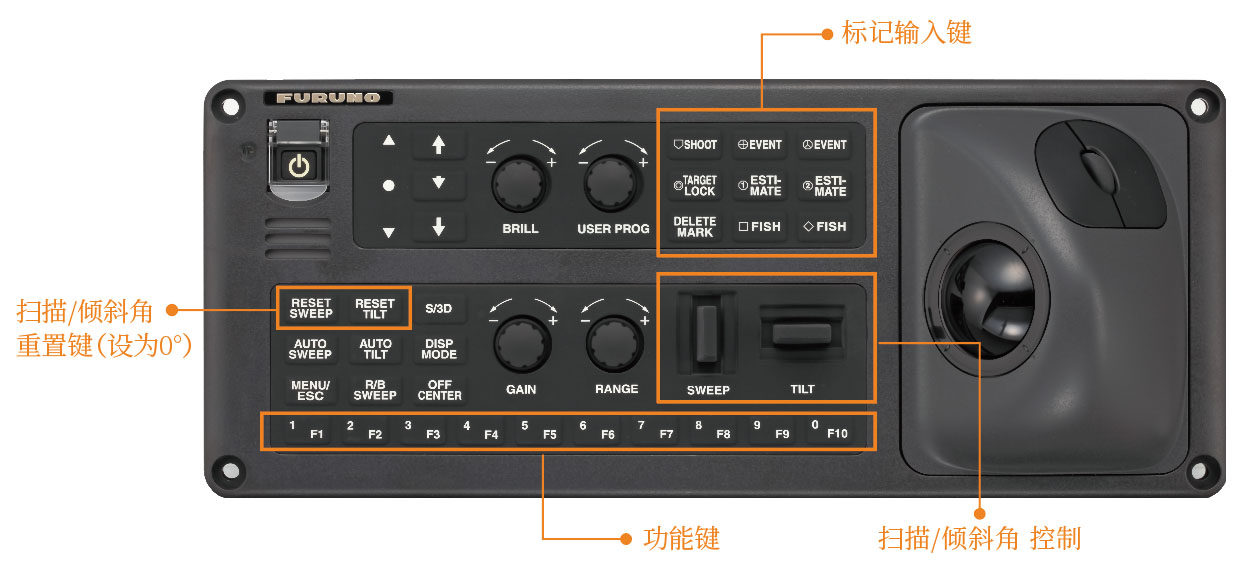

快捷和安全操作
控制面板是专门为半周声呐设计，包含搜索和跟踪鱼群的所有操作，例如调整声呐旋转参数或倾斜角，可以简单有效的执行。此控制面板和目前的FSV系列声呐一样，有十个最有用的功能键。也可根据需要从40个设置中自行选择。便捷的一键删除按钮也包含在内。
-

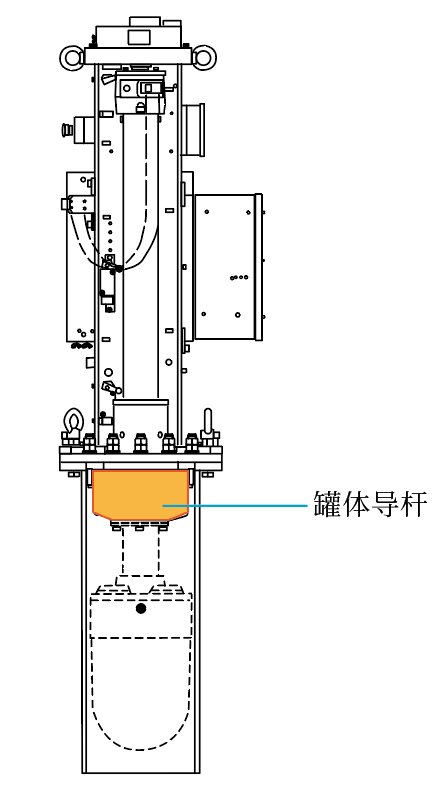

罐体导杆使升降单元更坚固
得益于罐体导杆机械装置，保护探头免于震动和碰撞，提高探头的稳定性和耐用性。
-
更短升降时间
探头能11秒内完成伸出，和目前声呐相比，快了一倍。
规格
一般
- 扫描方法
- 形成全数字波束
- 频率
- 180 kHz
- 基本量程
- 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200, 1600, 2000 m
95, 190, 285, 380, 475, 570, 665, 760, 855, 950, 1140, 1330, 1520, 1900 m
偏心
95, 190, 285, 380, 475, 570, 665, 760, 855, 950, 1140, 1330, 1520, 1900 m - 音频搜索
- 1 kHz
- 听力输出
- 10 W (需选配扩音器)
显示单元
- 像素值
- SXGA（1280×1024）
- 显示彩色
- 32色（声呐图像），6色（标记）
- 方向
- 船首向上，真北向上*，航向向上*（需传感器）
- 显示模式
- 倾斜，垂直组合扫描，鱼探组合，垂直和鱼探组合
- 附加功能
- 干扰抑制，余辉，噪声限制，删除颜色，自动目标跟踪，自动收回，鱼群报警
- 信息
- 扫描（方位/距离），光标（距离/深度/方位），事件，鱼群（位置/方位），本船位置，速度/方位，水温，风速/方位
船体单元
- 升／降时间
- 8秒 (800 mm 行程), 11秒 (1100 mm 行程)
- 允许航速
- 18 kn (15 kn 升降操作)
- 升降单元行程
- 800 mm 或 1100 mm
- 波束宽度
- 发射、水平: 180°, 垂直: 6° (-3 dB 在 180 kHz)
接收、水平: 6°, 垂直: 6° (-3 dB 在 180 kHz)
接口
- 端口
- 视频输出：2 通道, HDMI, SXGA
NMEA0183：5 通道, V1.5/2.0/3.0/4.0/4.1
外部KP：1 通道, 电流或触点 (输入: 5-15 V, 输出: 12 V)
音频输出：1通道, 10 W, 4 ohms, 单声道
电罗经：1通道, AD-10
鱼探输入：1通道, VI-1100A 模拟
触点：1通道, 为外部开关
USB：USB2.0: 2通道, USB3.0: 2通道
LAN：2通道, 以太网, 1000兆以太网 - NMEA0183
- 输入：CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, MWV, RMC, THS, VBW*, VDR, VHW, VTG, VWR, VWT, ZDA
输出：TLL
* 需要前后/左右速度数据
供电
- 处理单元
- 12-24 VDC: 4.0-2.0 A
- 收发单元
- 100/110/115/220/230 VAC, 2.5 A 最大, 1相, 50-60 Hz
- 升降单元
- 200-220 VAC, 4 A 最大, 3相, 50/60 Hz
- 整流器
- 100/110/115/220/230 VAC, 1相, 50/60Hz
环境条件
- 周围温度
- 处理单元：-15°C 到 +55°C
探头：-5°C 到 +35°C
收发机：0°C 到 +50°C
匹配盒：0°C 到 +50°C
升降单元：0°C 到 +50°C
键盘：-15°C 到 +55°C - 相对湿度
- 不高于93% 在 +40°C
- 防水等級
- 探头：IPX8
键盘：IP22 (面板), IP20 (底座)
处理单元：IP22
收发机：IP22
匹配盒：IP22
升降单元：IPX2
震动：IEC 60945 Ed.4 - 振动
- IEC 60945 Ed.4

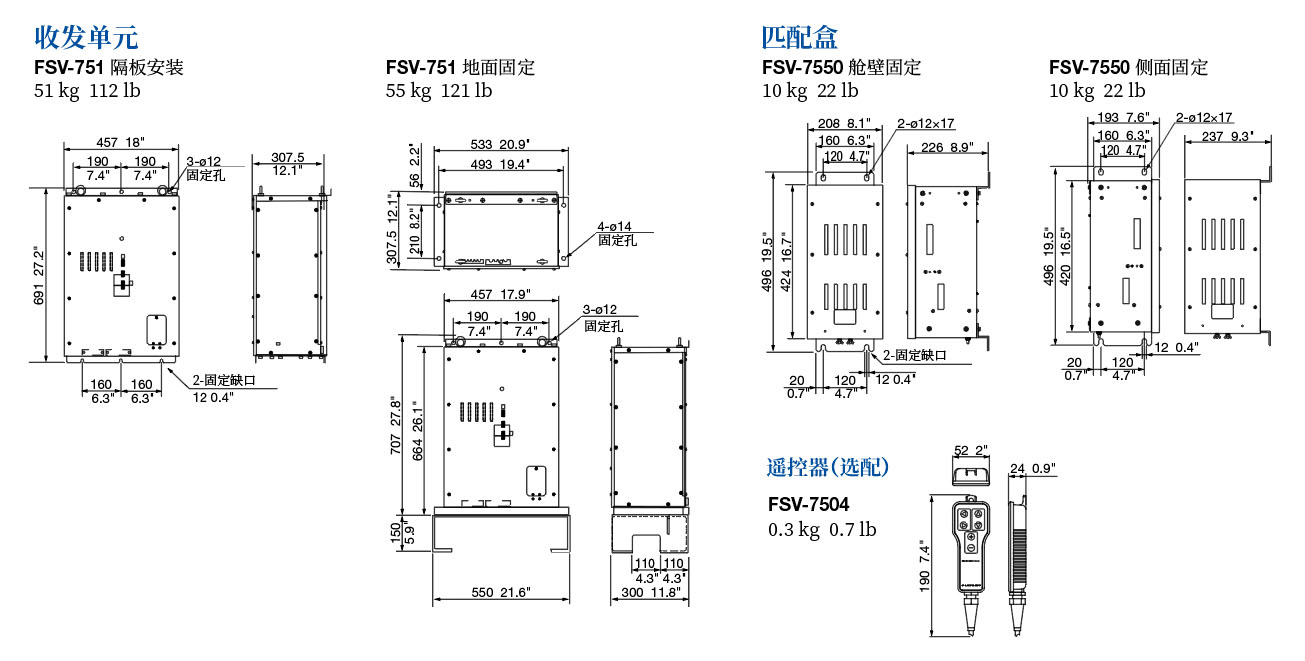

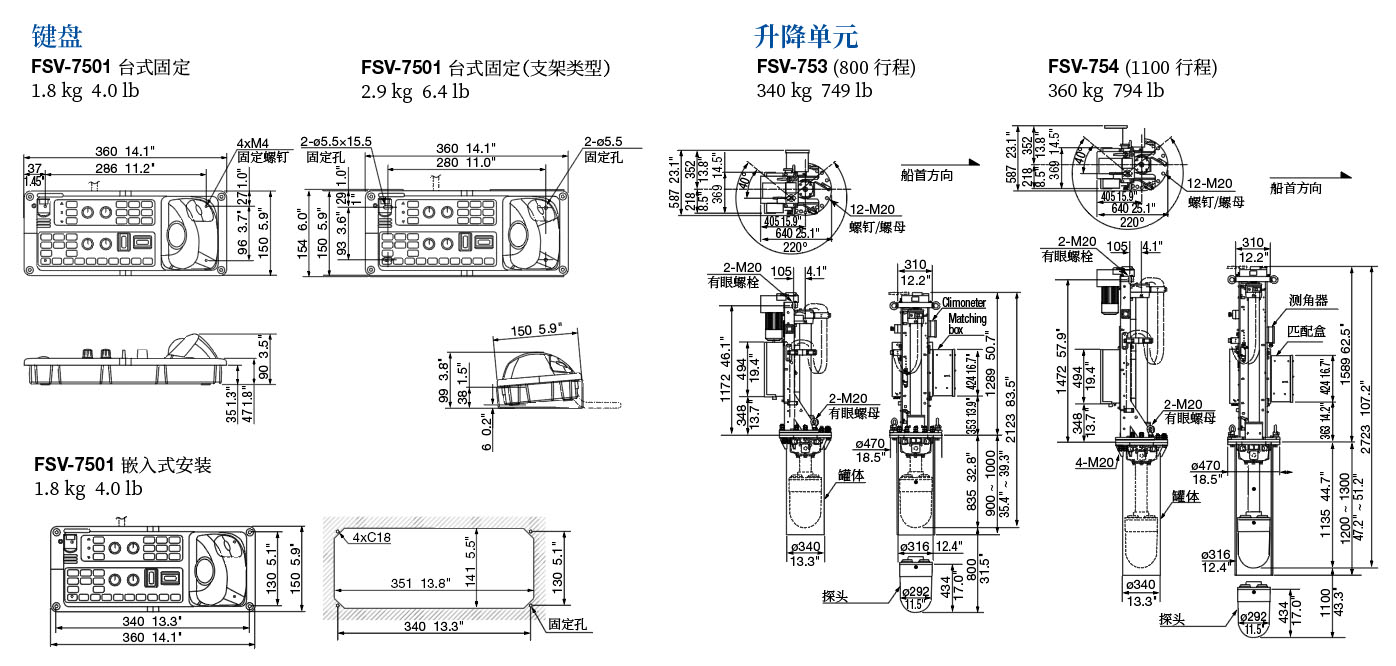

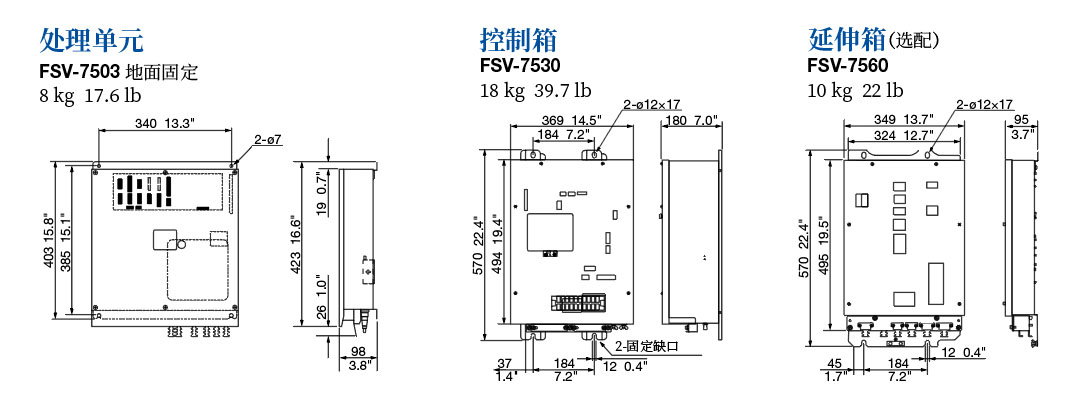

外寸图

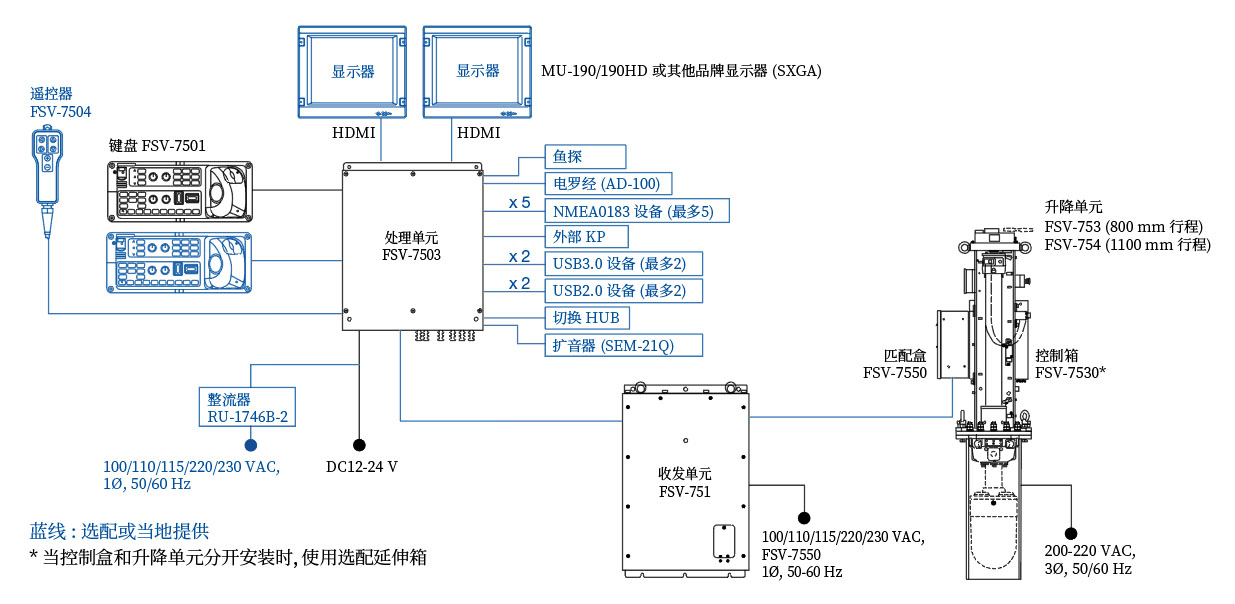

连接图
联系方式
* 规格如有更改,恕不另行通知。
