サテライトコンパス™ (GPSコンパス)/ヘディングセンサー

サテライトコンパス™ 型式 SC-33

安定した方位出力を提供する高精度方位センサー

優れた追従性、高精度の測位を実現する2アンテナ・サテライトコンパス™。

プレジャーボート 漁船 官公庁船
NavNet接続可能機器 CAN bus NMEA2000 認証 マルチGNSS

特長

  • 2アンテナで高精度測位(0.4°rms)を実現！

    コンパクトな2アンテナ方式で3アンテナ方式サテライトコンパスと同等精度の測位を実現。自船の船首方位、ロール・ピッチやヒーブ等を高精度に検出します。レーダー、プロッタ、ソナー、魚群探知機、オートパイロット等の機器に高精度な測位データを提供します。

  • 3軸の速度出力が可能

    船中央における前後方向、船首・船尾における横方向の3軸の速度を出力します。

    風や潮流で、船体がどの方向にどのくらいの速度で流されているか、小数点2桁の詳細な情報で確認することができます。着桟時の船体挙動把握にも役立ちます。

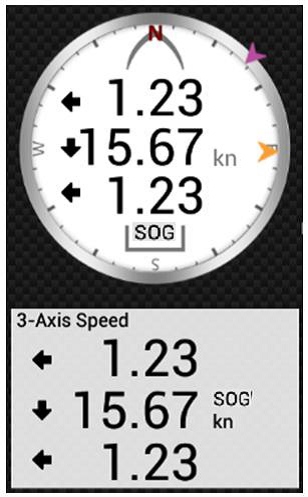

      NavNet TZTL12F/TZTL15Fでの表示例

    ※ 対象指示器：NavNet TZTL12F, TZTL15F, TZT2BB (ソフトウェアバージョン6.01以降）、FI-70


  • マルチGNSSコアを採用

    速度、方位、ピッチ、ロール、ROTの精度が向上し、安定した方位出力が可能となりました。

  • 測位更新周期は0.1秒間隔

    定点保持や低速走行時にも自船の詳細な航跡を把握できます。

  • 気温や気圧の出力が可能な複合センサー

    気温・気圧のセンテンスを対応した機器に接続することで、気象状況の把握が可能となります。

  • NMEA2000インターフェイス採用

     NMEA2000ネットワークを介して、同一ネットワーク内の機器に測位データを供給可能です。また、接続機器から本機の詳細設定が可能です。

    ※ NavNet TZTL12F/TZTL15F, TZT2BB (ソフトウェアバージョン6.01以降）、NAVpilot-300*
       * NAVpilot-300は制御部、操作部のソフトウェアアップデートが必要です。

  • NMEA0183機器にも接続可能

    オプションの変換器（IF-NMEASC）に接続し、信号をNMEA0183信号に変換することで、従来のレーダーやソナー等に各種測位データを供給可能です。

  • メンテナンスフリー

    機構部品にたよらない方式により、ジャイロコンパスのような定期点検の必要がなく、メンテナンス費用が抑えられます。

映像例

仕様

全般

受信周波数
L1 1575.42 MHz (GPS/Galileo/QZSS),
1602.5625MHz (GLONASS)
受信コード
C/A コード (GPS/QZSS), E1B (Galileo), 10F (GLONASS)
方位精度
0.4° rms
方位分解能
0.1˚
追従速度
45°/sec
静定時間
約90秒
測位精度 (2drms)
GNSS　5m (2DRMS, HDOP<4)
SBAS　4m (2DRMS, HDOP<4)
WAAS 3m (2DRMS, HDOP<4)
インターフェイス
入出力ポート: NMEA2000
入力: 059392/904, 060160/416/928, 061184, 061184, 065240, 126208,
出力: 059392, 060928, 061184, 065280, 126208/464/992/993/996/998, 127250/251/252/257/258, 129025/026/029/033/538/539/540/547, 130310/312/314/316/577/578/816/817/818/819/820/822/823/826,130833/834/842/843845/846/847
使用温度範囲
-25°C to +55°C（保存温度：-30°C to +70°C）
防水性能
IP56
電源
12-24 VDC: 0.4-0.2 (LEN: 11 @9 VDC)
質量
2.8 kg

構成品

標準品

  • 本体 SC-33 1式
  • 接続用ケーブル（選択） FRU-NMEA-PMMFF cable (6m) / NavNetシリーズ用
    またはFRU-NMEA-NFF cable (15m) / NMEA0183変換インターフェイスユニット IF-NMEASC用
  • 工事材料

オプション品

  • インターフェイスユニット IF-NMEASC
  • NMEAデータコンバータ IF-NMEA2k2
  • ケーブル組品 FRU-NMEA-NFF 15/30m
  • 鳥除け
  • NMEA2000 (Micro)用ケーブル
  • NMEA2000 (Micro)用 T-コネクタ

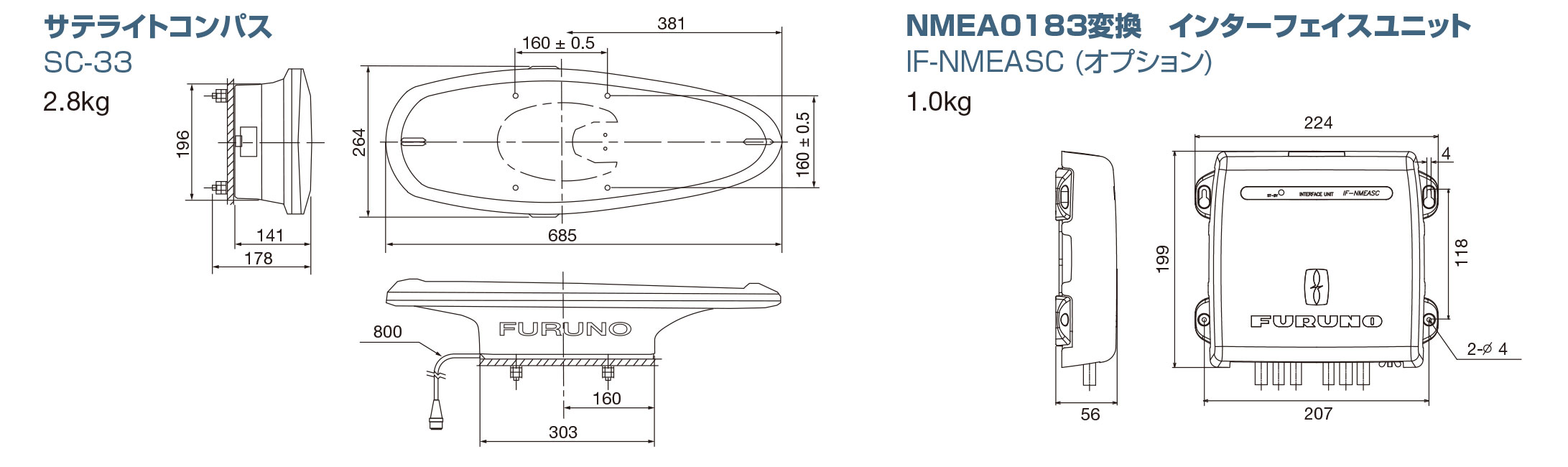

外寸図

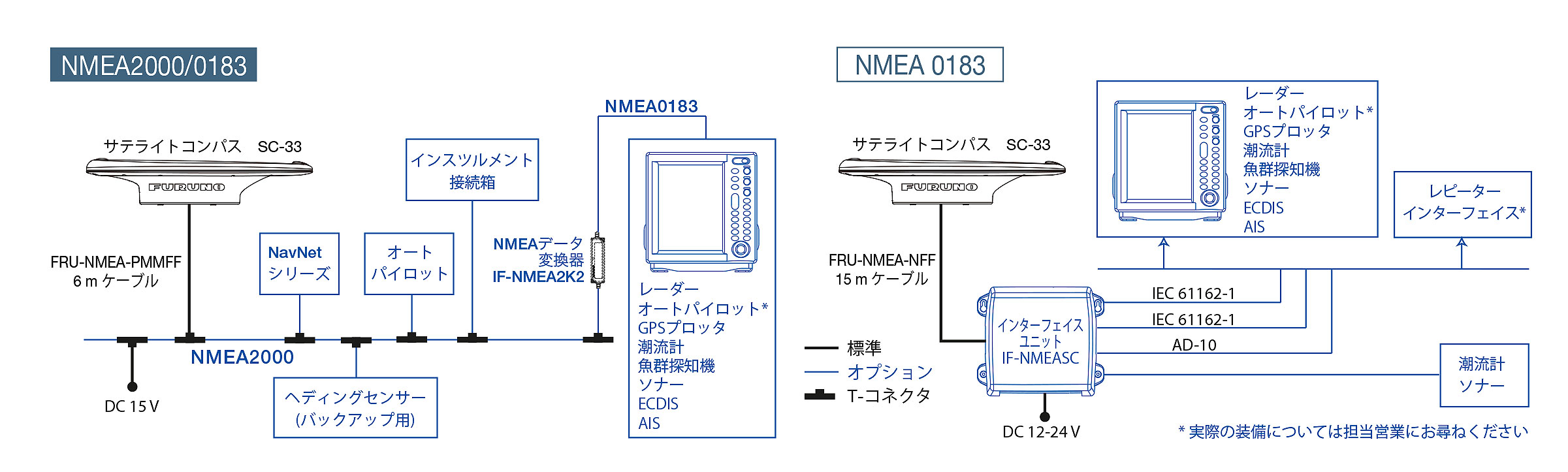

系統図

カタログほか
