フルノの建設現場向けWi-Fiシステムは、大がかりな工事を必要とせず、簡単に建設現場にWi-Fi環境を構築できます。携帯電話が繋がりにくいビル高層階や地下工事現場でも安定したWi-Fi環境を構築します。LAN配線など複雑な設置作業が不要で、低コストで導入できます。工事進捗に合わせて簡単に設置変更できるため、作業効率の向上に貢献します。
容量無制限で動画やICT機器を活用した大容量データでの通信にも対応しています。
そのため、スマートフォンやタブレット端末を使て現場と離れた場所にいる人同士とテレビ会議や、遠隔での映像によるカメラ監視などにも安心してお使いいただけます。
建設DXが促進でき、建設現場での省人化、工期短縮、安全管理に貢献します。
舶用電子機器総合メーカーとして世界トップシェアを誇るフルノでは、海・陸でさまざまな製品を開発しています。その技術を応用して建設現場の業務効率化を実現する機器・サービスの開発にも取り組んでいます。
建設現場向けWi-Fi システムだけでなく、新たに建設現場向での困りごとを解決する機器・サービスの開発や、フルノの既存製品・サービスと組み合わせでお客さまのニーズに合ったサービスの提案も可能です。

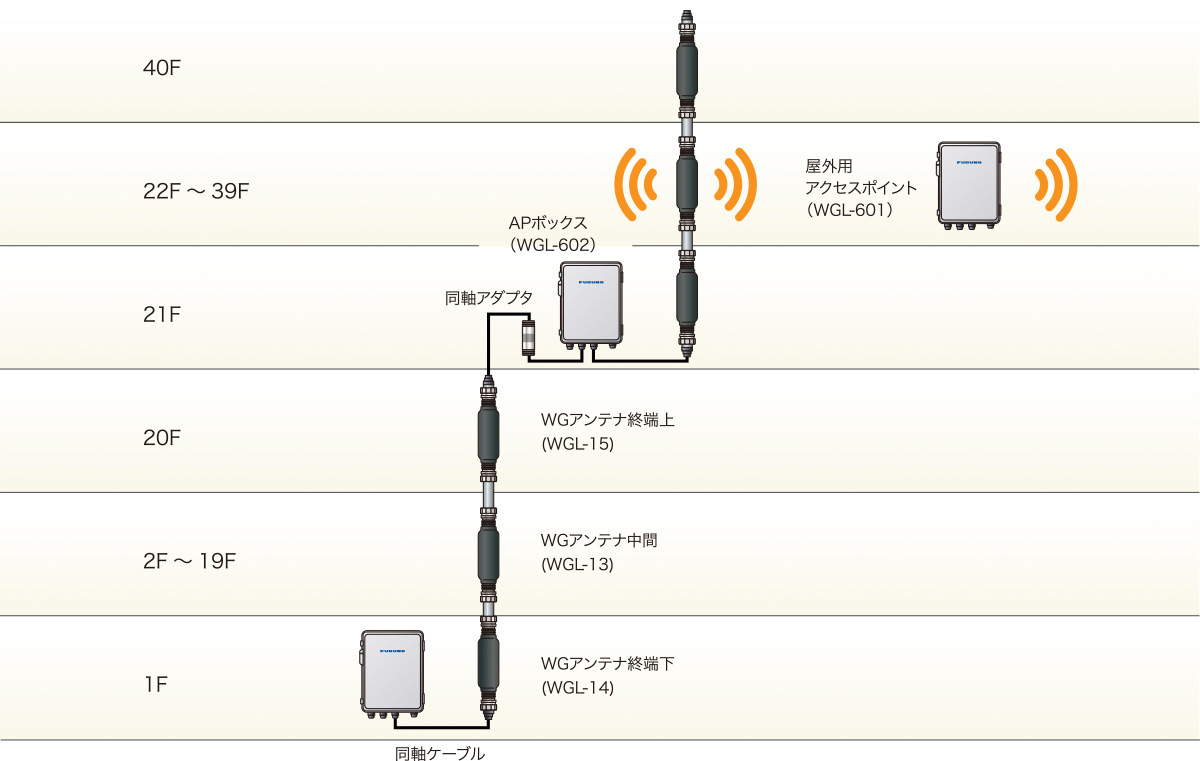

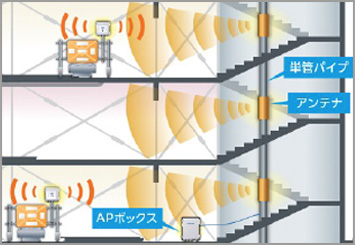

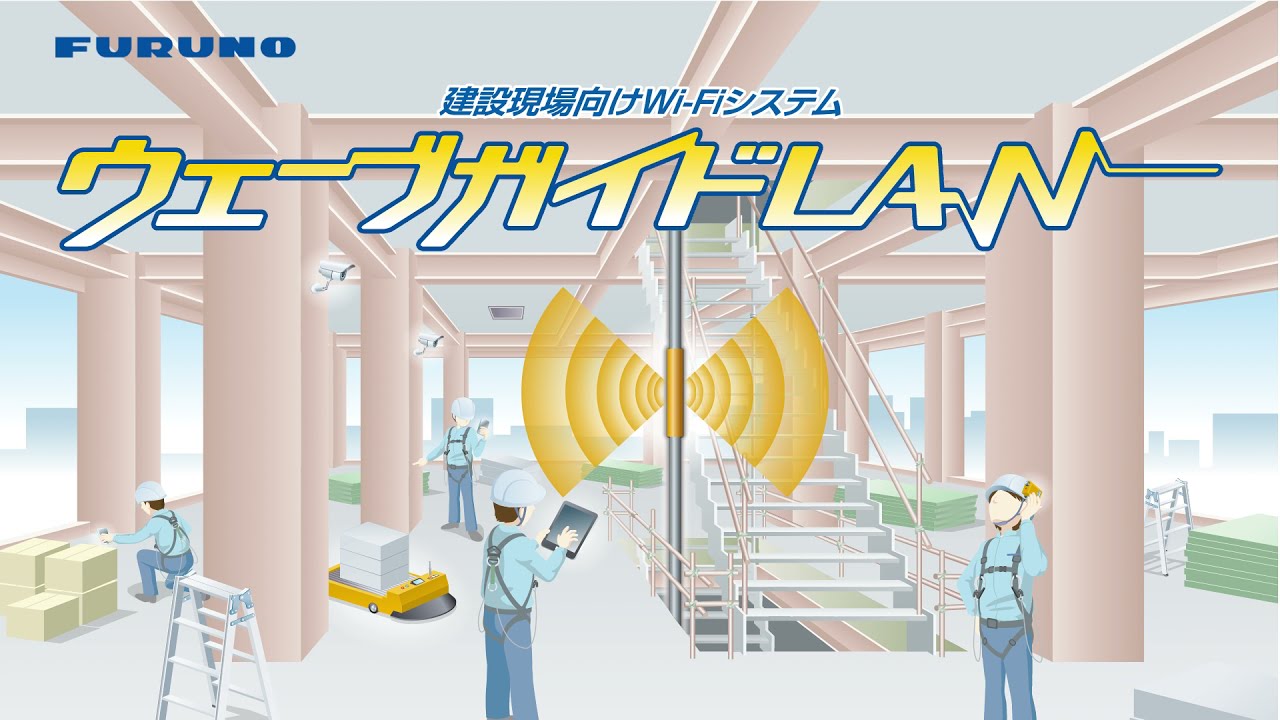

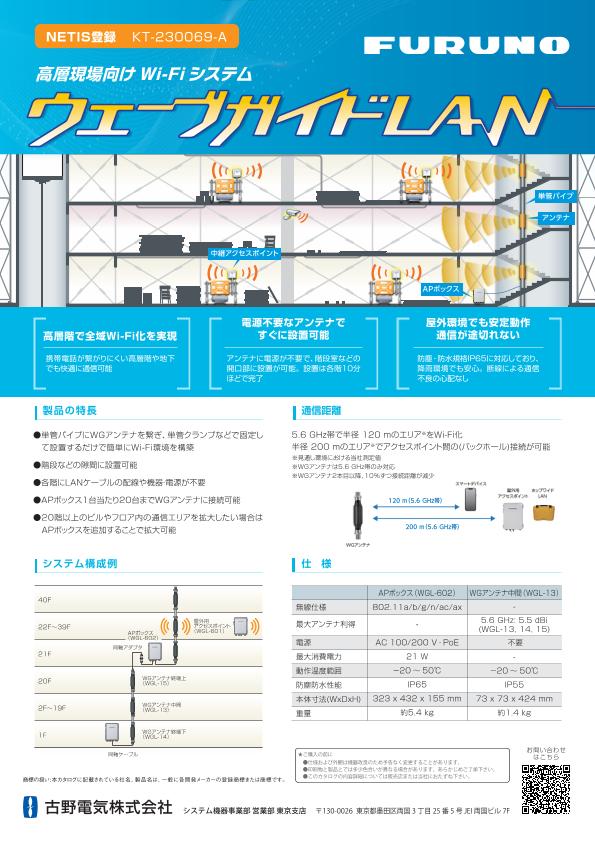

ウェーブガイドLANは、足場に使う単管パイプを活用したWi-Fiシステムです。単管パイプにフルノ独自に開発したアンテナユニット(WGアンテナ)を繋ぎ、単管クランプなどで固定して設置するだけで、簡単にWi-Fi環境を構築することができます。各階にLANケーブルの配線や機器・電源が不要なため、設置工事が大幅に簡素化でき、導入コストが抑えられます。フロア内の通信エリアを拡大したい場合は、専用のアクセスポイント(APボックス)を追加するだけでWi-Fi環境が広げられ、携帯電話が繋がりにくい高層階や地下でも、快適に通信することができます。

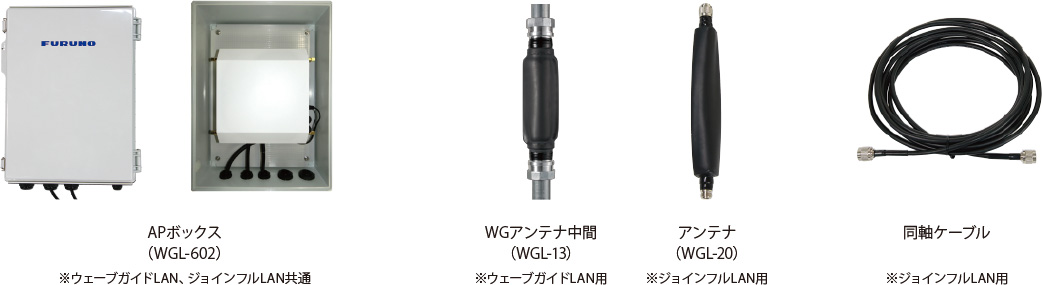

(左)AP ボックス (右)WG アンテナ

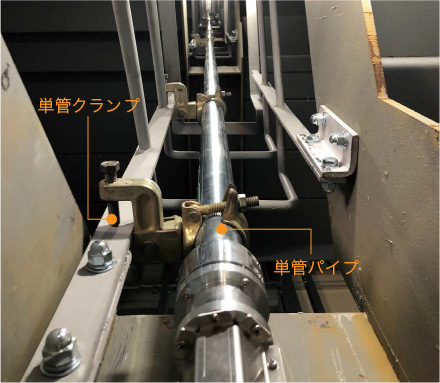

ウェーブガイドLANは、汎用の単管クランプがあれば、階段などの隙間を利用して設置※することができます。設置時間は各階約10分。各階にLANケーブルの配線が不要なため、断線の心配がありません。また、アンテナユニットは高圧送電線などからのパルスノイズに強く、通信不良を起こす心配がありません。高層階でも堅牢で快適な通信環境を構築することができます。防塵・防水規格はIP55に対応しており、雨の影響を受けず安心して使用できるほか、少数のアクセスポイントでシステムを構築でき、障害頻度も軽減することができます。
※設置後の場所移動は推奨しません。

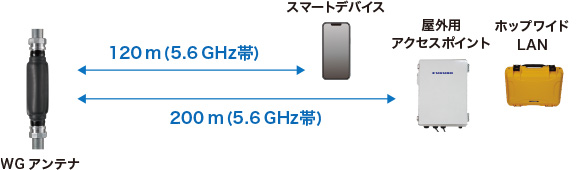

APボックス1台当たり10台までWGアンテナに接続できます。10階以上のビルでは、APボックスを追加することでWi-Fiエリアを拡張できます。
※単管パイプは専用品となります
APボックス(WGL-12A) | WGアンテナ(WGL-13) | |
---|---|---|
寸法 (WxDxH) | 300x152x431 mm | 73x73x424 mm |
重量 | 4.8 kg | 1.4 kg |
電源 | AC 100~240V | 不要 |
無線周波数 | 2.4 GHz/ 5 GHz | 5 GHz |
動作温度範囲 | -20~+50℃ | |
保存温度 | -20~+50℃ | |
防塵/防水性能 | IP55 |
PicoCELA社が提供するクラウド管理システム PicoManager® と連携するとで、アクセスポイントの各種管理・監視・診断が可能となり、現場のトラブルシューティングなどが遠隔で実現できます。
PicoManager® の利用は、APボックス・ホップワイドLAN本体1台ごとに契約が必要です。
本システムの詳細は、メーカーホームページをご覧くだごさい。
https://picocela.com/platform/

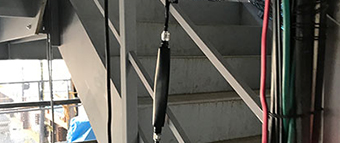

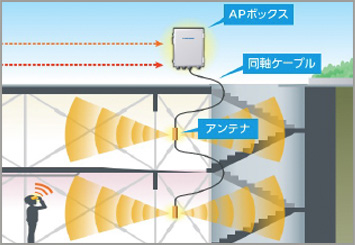

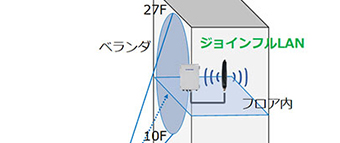

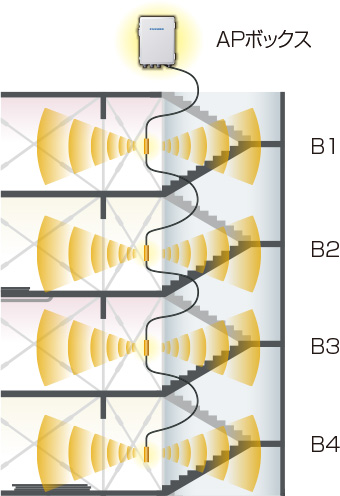

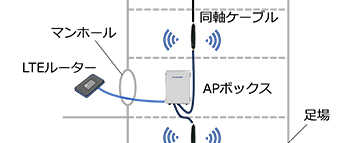

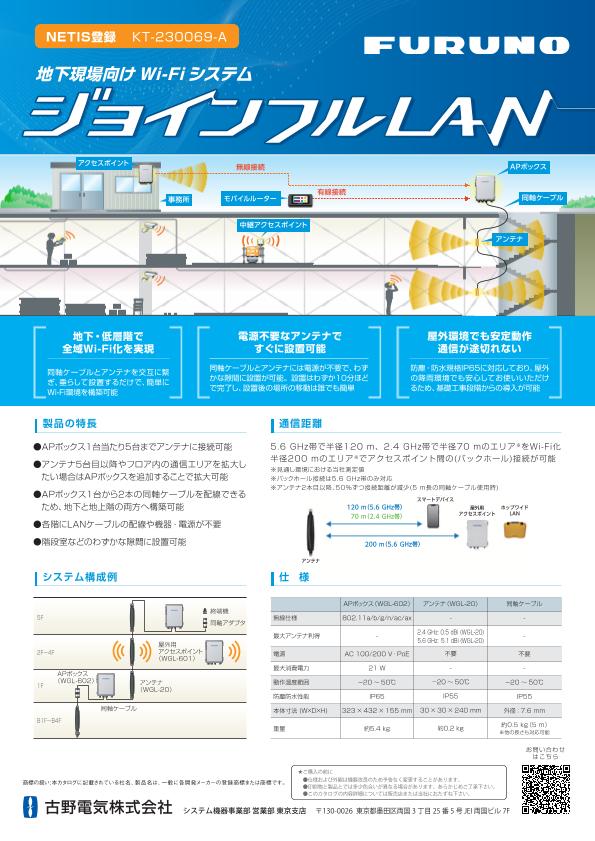

ジョインフルLANは、同軸ケーブルとフルノ独自に開発したアンテナユニットを交互に繋ぎ、垂らして設置するだけで、すぐに地下工事現場にWi-Fi環境を構築できるシステムです。
各階にLANケーブルの配線や機器・電源が不要で、階段室などのわずかな隙間を利用して設置できるので、取り付け場所を選ばずどこでも設置できます。また、アンテナは小型な手のひらサイズのため軽く、取り付けが楽です。設置時間は約10分。設置後の場所移動は、誰でも簡単にできます。防塵・防水規格IP55に対応しており、降雨時の屋外環境でも安心して使用でき、基礎工事段階からの導入が可能です。さらに、同軸ケーブルは高圧送電線などからのパルスノイズに強く、通信不良を起こすことなく、地下工事現場などに最適なWi-Fi環境を構築できます。
APボックス1台当たり最大4台のアンテナと接続できます。アンテナ4台目以降は、アクセスポイント(APボックス)を追加することで更にアンテナを接続でき、Wi-Fi環境のエリアを広げることができます。

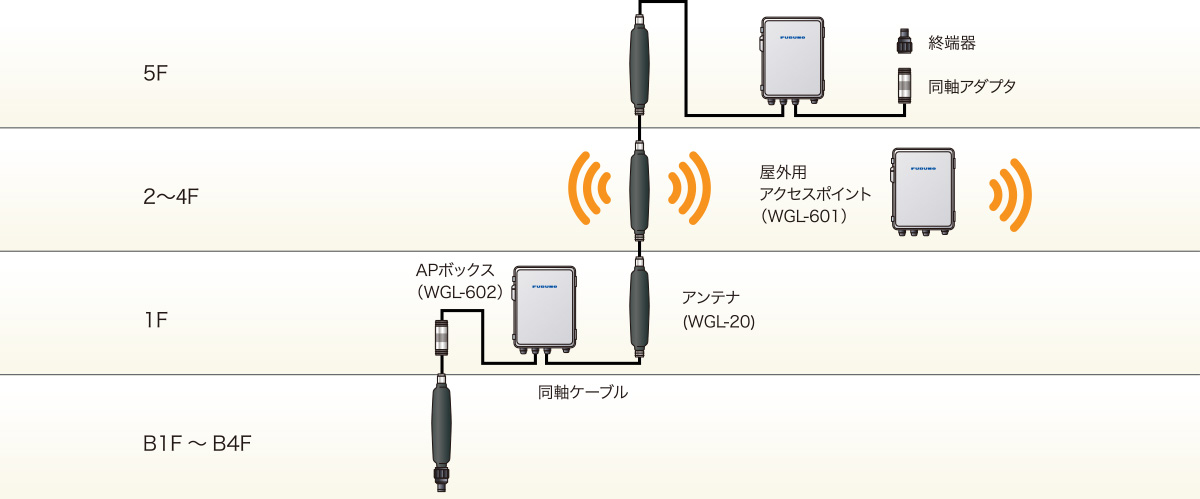

APボックス1台から2本の同軸ケーブルを配線できるため、地下と地上階の両方へWi-Fi環境を構築することができます。

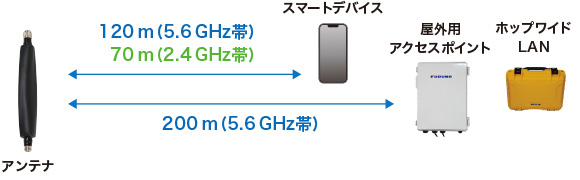

アンテナ数 | 5 GHz | 2.4 GHz |
---|---|---|
1台目 | 70 m | 130 m |
2台目 | 40 m | 80 m |
3台目 | 20 m | 50 m |
4台目 | 10 m | 30 m |
※見通し環境における弊社試算値
アンテナ(WGL-20) | APボックス(WGL-11) | 同軸ケーブル | |
---|---|---|---|
寸法 (WxDxH) | 30×30×240 mm | 300 x152 x 431 mm | 外径:7.6 mm |
重量 | 0.2 kg | 4.8 kg | 0.5 kg(5 m)※ |
電源 | 不要 | AC 100~240V | 不要 |
無線周波数 | 2.4 GHz/ 5 GHz | ||
動作温度範囲 | -20~+50℃ | ||
防塵/防水性能 | IP55 |
※他の長さも対応可能
PicoCELA社が提供するクラウド管理システム PicoManager® と連携するとで、アクセスポイントの各種管理・監視・診断が可能となり、現場のトラブルシューティングなどが遠隔で実現できます。
PicoManager® の利用は、APボックス・ホップワイドLAN本体1台ごとに契約が必要です。
本システムの詳細は、メーカーホームページをご覧くだごさい。
https://picocela.com/platform/

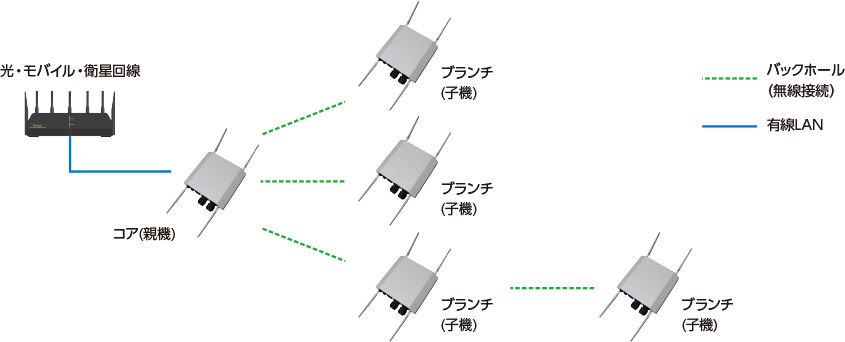

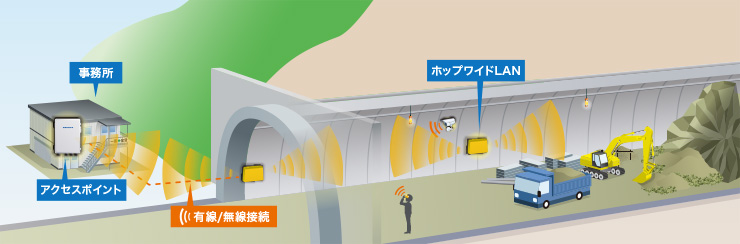

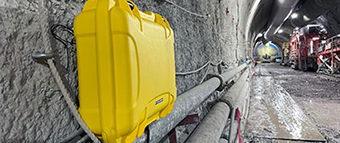

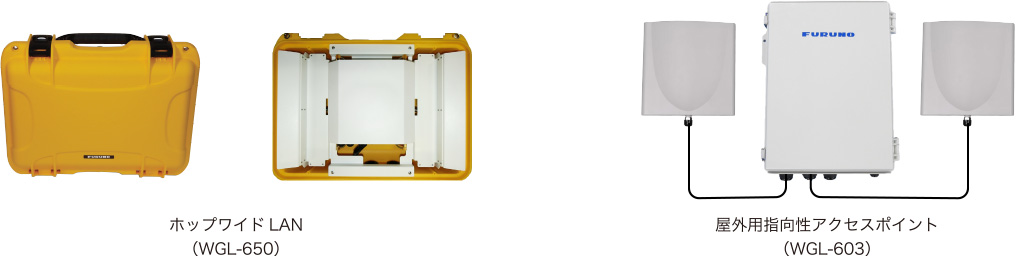

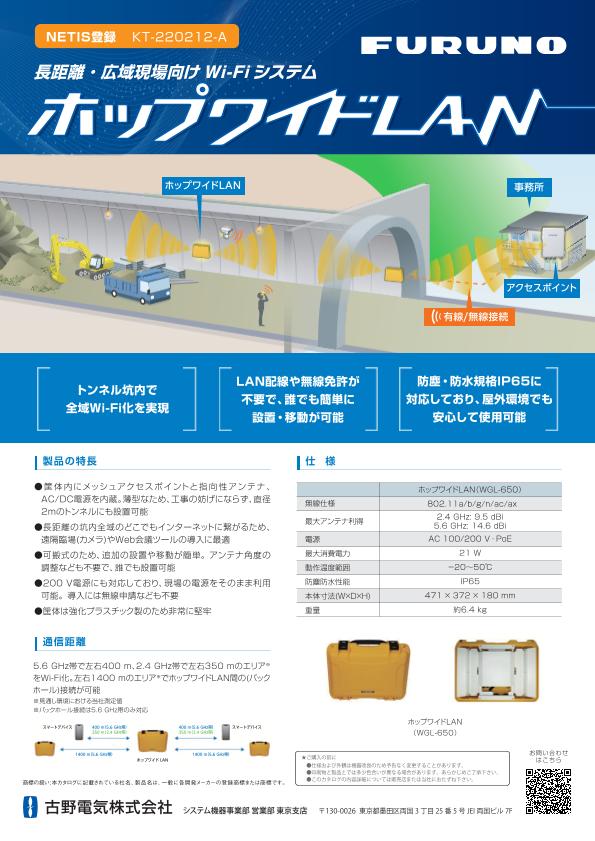

ホップワイドLANは、メッシュアクセスポイントと指向性アンテナを一体化した持ち運び式のWi-Fiシステムです。

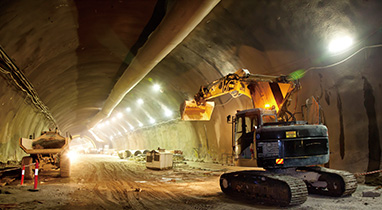

直径2mのトンネルにも設置でき、トンネル坑内での土木工事などに最適です。メッシュWi-Fiに対応しており、LAN配線が不要。ホップワイドLAN本体を壁面や三脚で壁沿いに設置するだけWi-Fi環境が構築でき、工事の妨げになりません。Wi-Fi環境のエリアを広げる場合は、ホップワイドLANを増設するだけで簡単に広げられます。
また、軽量・薄型なうえ、無線免許やアンテナ角度の調整が不要で、誰でも簡単に設置・移動・撤去でき、作業効率化が図れます。さらに200V電源に対応しており、土木工事現場で使われる電源をそのまま使うことができます。
ホップワイドLAN本体(LL-11)

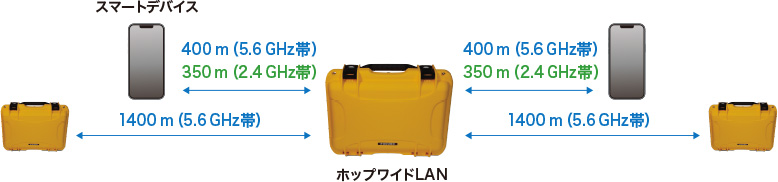

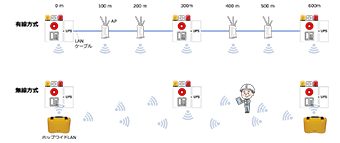

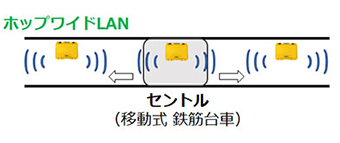

フルノのホップワイドLANは、5GHz帯で従来のメッシュアクセスポイント同士を接続するより、10倍以上の通信距離を実現します。電波の飛びにくい小径トンネルやセントルなど、障害物の多い環境でも従来製品より長距離・広範囲のエリアをカバーし、トンネル坑内全域のどこでもインターネットが繋りやすく、遠隔臨場(カメラ)やWeb会議ツールの導入に最適です。また、ホップワイドLANの筐体には強化プラスチックが使われており、非常に堅牢かつIP65に準拠した防塵・防水仕様のため、屋外や土木工事現場でも安心して長期間利用することができます。
※トンネル環境における弊社測定値
ホップワイドLAN本体(LL-11) | |
---|---|
寸法 (WxDxH) | 472 × 160 × 366 mm (背面のクランプ含まず) |
重量 | 約5 kg(背面のクランプ含まず) |
電源 | AC 100 ~ 240V |
無線周波数 | 5 GHz |
動作温度範囲 | -20 ~ +50℃ |
防塵/防水性能 | IP65 |
PicoCELA社が提供するクラウド管理システム PicoManager® と連携するとで、アクセスポイントの各種管理・監視・診断が可能となり、現場のトラブルシューティングなどが遠隔で実現できます。
PicoManager® の利用は、APボックス・ホップワイドLAN本体1台ごとに契約が必要です。
本システムの詳細は、メーカーホームページをご覧くだごさい。
https://picocela.com/platform/

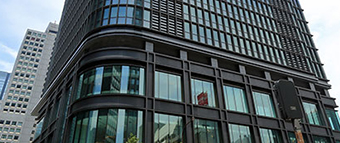

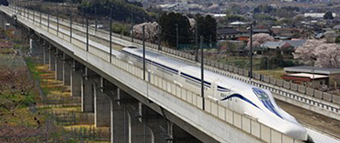

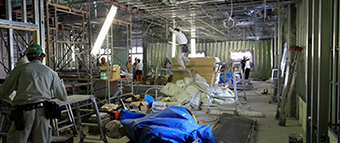

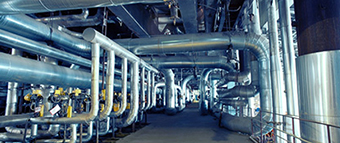

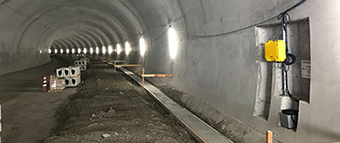

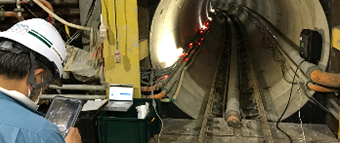

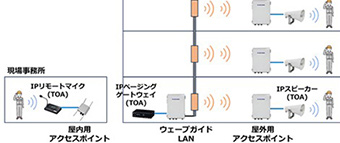

「ウェーブガイドLAN」「ホップワイドLAN」「ジョインフルLAN」の事例をご紹介します。
大手機械メーカー様
マック株式会社様

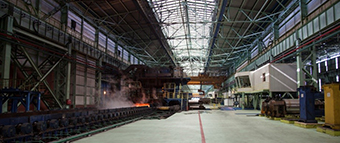

大手鉄管メーカー様
株式会社クボタ建設様
戸田建設株式会社様
西松建設株式会社様
株式会社熊谷組様
前田建設工業株式会社様
飛島建設株式会社様
株式会社大林組様
大成建設株式会社様
戸田建設株式会社様
日本道路株式会社様
大成建設株式会社様
株式会社竹中工務店様
