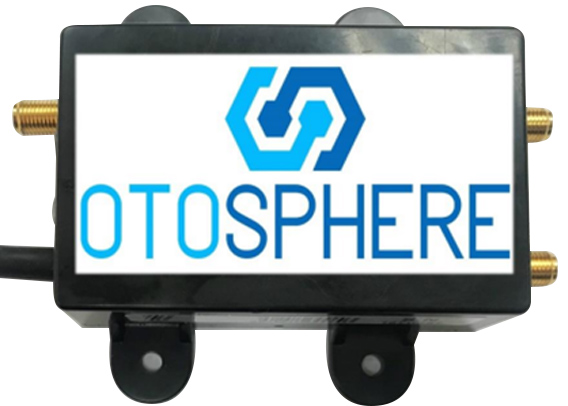

GPS/GNSSアンチジャマー 型式 OtoSphere NEW

妨害波攻撃(ジャミング)からGNSS受信機を防御。
GNSS受信機を内蔵する各種システムに後付け可能。

OtoSphere™は、GNSS受信機が妨害波による攻撃を受けても正常動作を継続させ、測位結果(位置、時刻)の連続性を確保します。運用停止や誤動作の許されないインフラシステムに安心を提供します。軍用製品と異なり小型・軽量で、設置も容易です。

※本製品はinfiniDome社の製品です。

特長

  • 独自の干渉フィルタリングアルゴリズムで妨害波をフィルタ

    OtoSphere™は、2つのGNSSアンテナから届く信号のパターンを組み合わせ、干渉信号の到来方向を分析します。分析結果をアルゴリズムにフィードバックし、妨害波の干渉信号をフィルタします。
  • 簡単設置

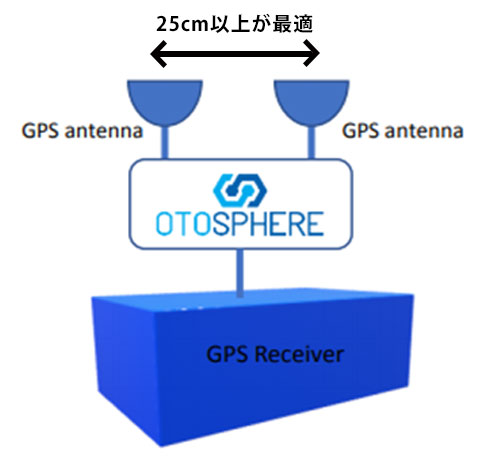

    OtoSphere™の片側に2つのGNSSアンテナを、もう片側にGNSS受信機を接続し、電源を入れるだけで使用できます。

  • 市販の多くのGNSS受信機、アンテナに対応

  • 検出結果のモニタリングが可能

    LEDまたは検出信号の外部出力
  • 小型、軽量

    70 x 48 x 24mm、150g

  • 高い耐環境性能

    ・IP67防水規格
    ・-40℃ ~ +85℃

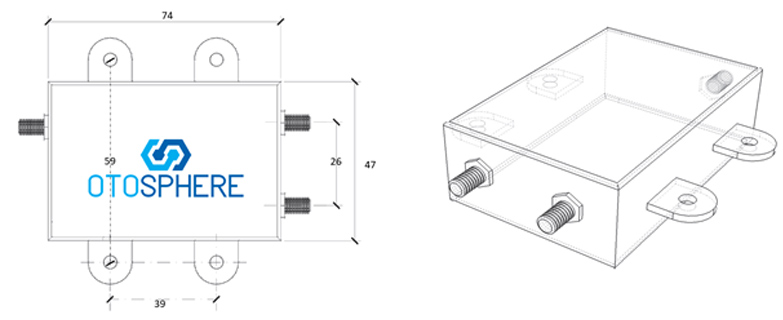

外寸図

仕様

性能
動作対象周波数 1575.42 MHz (GPS L1 C/A Code)
パススルー周波数 GPS L5 & Glonass G1
レイテンシー 100ns ±15ns (fixed)
圧縮ポイント(Compression Point) 25 dBm
挿入損失(Insertion Loss) ±2dB
RF I/F
アンテナコネクター (P/A) 50Ω SMA 2.75 -3.3 VDC, designed for 26dB ±2dB gain
受信機コネクター (R) 50Ω SMA Requires 3.5 – 32VDC <1W
環境仕様
動作温度範囲 -40°C to 85°C
防水対応 IP67
外観
筐体 74mm x 47 mm x 25mm (取付金具を除く)
重量 150g
取付 4 x M3 bolts (別途必要)
規制&コンプライアンス
FCC complaint
CE Compliant
RoHS compliant
モデル P/N 説明
OtoSphere v1-EPS 1018 外部電源供給 (3.5 – 32VDC)
3線式 (長さ2.15m)
OtoSphere v1-PPS 1019 ファントム電源(3.5 - 32VDC)
(R)コネクタから供給
