漁労用カラービデオプロッタ 型式 GD-300

漁船向け 官公庁船向け

見やすさと使いやすさを追求した漁労用プロッタ

高度な描画特性を誇るタイムゼロテクノロジーを搭載!
データ処理・描画スピードが大幅に向上!

高速エンジン搭載 自動衝突予防援助機能 船舶自動識別装置対応 ブラックボックスタイプ(モニター別売) イーサネットプラグ&プレイ CAN bus VIDEO 出力(RGB)

特長

  • 滑らかな描画と快適な処理スピード

    高度な描画特性を誇るタイムゼロテクノロジーにより、データの処理・描画スピードを大幅に向上させ、機器操作時のストレスを格段に軽減します。
  • 大容量メモリーを搭載

    航跡、マーク等の記憶点数を従来機の2倍以上に増大。大量のデータを本体内部に保持・表示することができます。また、市販のUSBメモリーを使用して手軽にデータを保存、持ち運びすることも可能。大切なデータを保護するためのパスワードを設定することも可能です。
  • 多彩な他船情報表示*

    他船や僚船の監視に有効なTT(ARPA)、AIS、DSB送受信機DR-100/DM-200僚船ターゲット、GPSブイターゲット表示に対応。(アナログレーダーTTのみオプション)
    TTターゲットはシンボルマークの色/形状/航跡記録有無をターゲットに設定可能ですので、注意したいターゲットを見失うことなく監視可能です。
    *外部機器との接続が必要

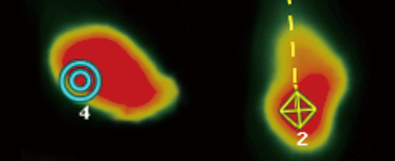

    TTターゲット(ARPA)

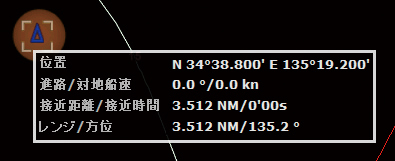

    AISターゲット

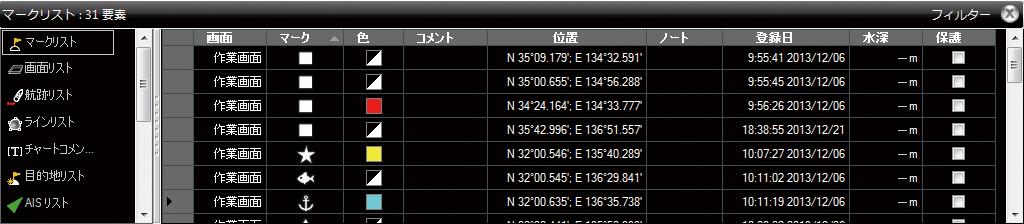

  • リスト表示機能

    画面(レイヤー)、マーク、航跡、目的地、TT、AISターゲットなど、あらゆる物標をリスト表示します。リスト中で属性による並べ替え、編集、選択物標への画面センタリング等が可能です。

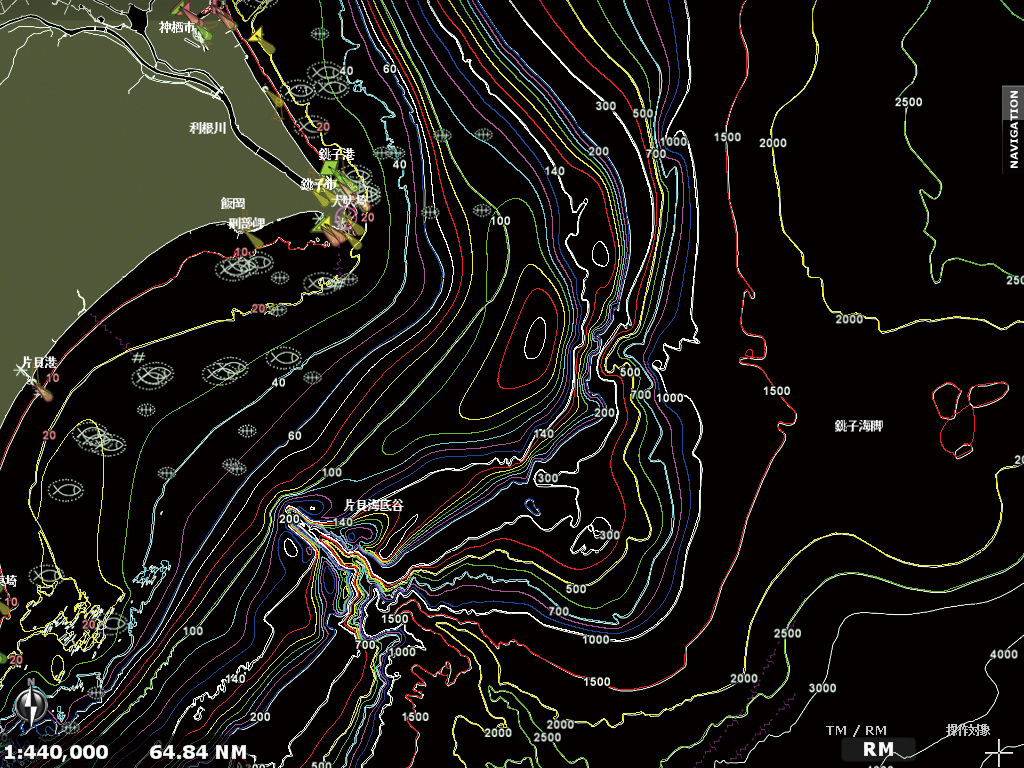

  • 全国詳細チャートに対応

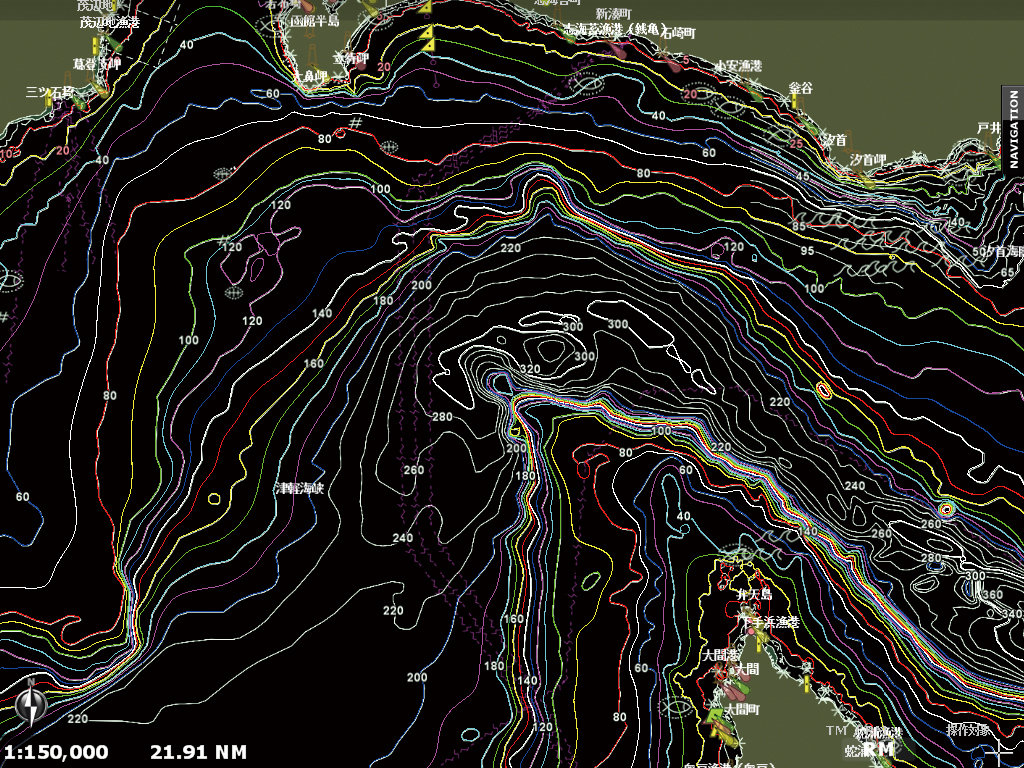

    全国詳細等深線入りMapmediaチャート(ERCベース)に対応*!
    操業場所毎にチャートを準備する必要はありません。
    また、別途海外チャート(有償)も導入可能です。
    *チャートカードはオプションです。


  • 各機能へのすばやいアクセスを実現する専用キーボード

    64個のキーを備えた専用プロッタキーボードを標準具備。操作性の向上を図るため、メニュー機能の色分け・ボタンを大型化することで視認性を確保しています。

  • 進化したレーダー重畳機能

    FAR-1407/FAR-2107シリーズのレーダーとのLAN接続による重畳およびTTに標準で対応します。レーダー接続箱(オプション)を使用することでアナログレーダーとの接続可能。従来より安価にレーダー重畳プロッタとして使用することができます。

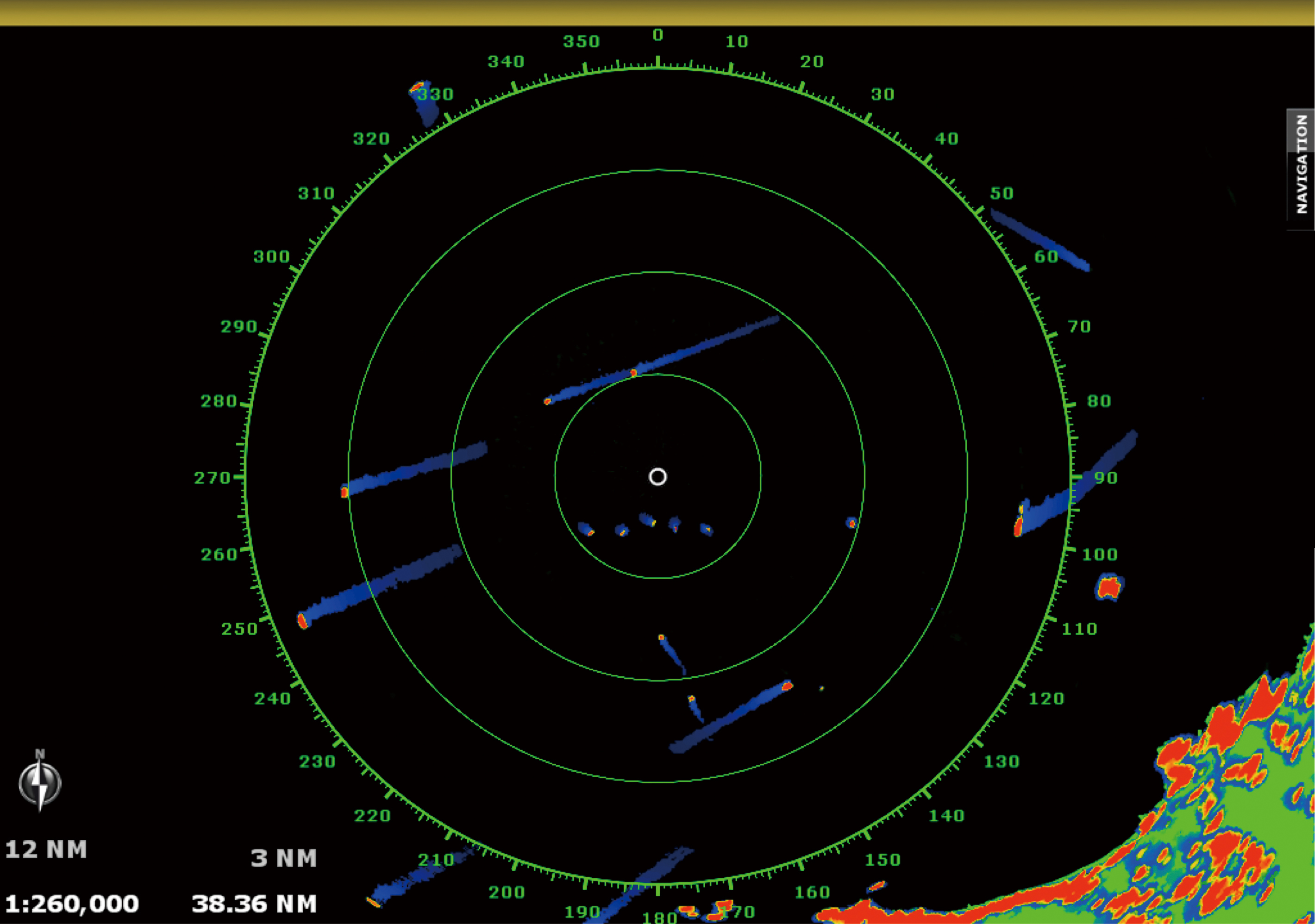

    見やすいレーダー映像
    レーダーエコーがチャート上に重畳表示され、容易に周囲の船舶の動きと位置関係を把握できます。




    細線化エコートレイル

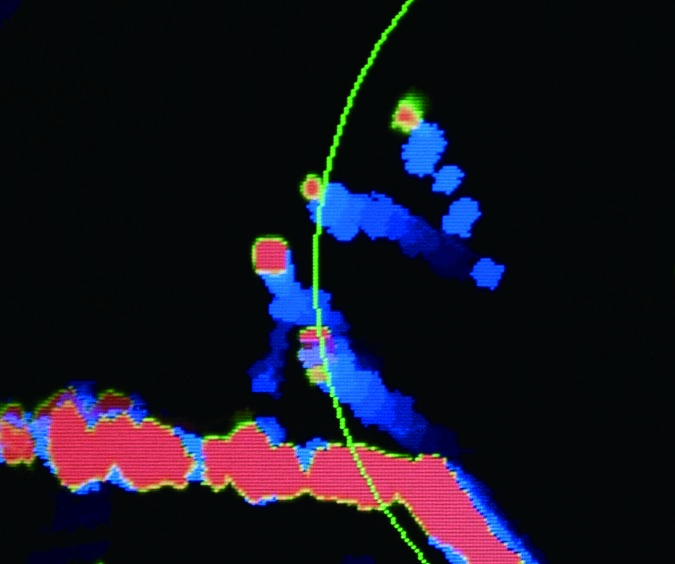

    エコートレイルを10段階の任意の太さに引く細線化トレイル機能を導入。エコーの大きさに関係なく、注目するエコーの複雑な動きを把握できます。




    オードモードが進化 - セミオートモード
    自動海面反射除去/自動雨雪反射除去をセミオート(ツマミにより効き具合を調節)化すること
    により、更なる使いやすさを追求しました。

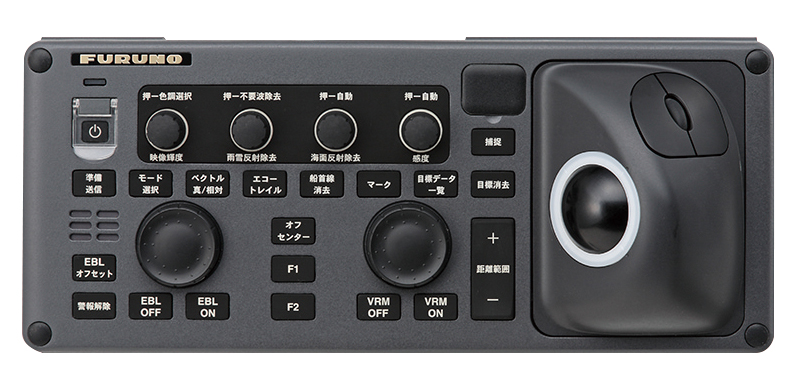

    本格レーダー操作部*
    レーダー FAR-1407シリーズと共通のレーダー操作部を接続できます。
    レーダー重畳映像による本格的なレーダー操作が可能です。
            レーダー操作部 RCU-021-J

仕様

本体

画面タイプブラックボックスタイプ

プロッタ部

地図データメルカトル図法
記憶点数航跡記憶点数 :50,000点
マーク記憶点数:50,000点
目的地:100点
ルート(目的地最大100/ルート):200ルート
表示範囲自由縮尺または任意の18ステップ(1/500~1/10,000,000)
3D表示垂直レンジ:0~10,000 m(自由縮尺)

その他

防水性能制御部:IPX2
プロッタ操作部:IPX2
トラックボール操作部:IPX2
レーダー操作部:IPX2
電源DC 24 V 、消費電: 2.5 A
本体サイズ制御部:374 (H) x 411 (W) x 165 (D)
質量操作部:PCU-001 (1.1 kg) 、RCU-021-J (2.5 kg)、 TCU-001 (1.2 kg)、制御部:8.0 kg

構成品

標準品

  • 制御部
    RPU-003
  • プロッタ操作部
    PCU-001
  • トラックボール操作部
    TCU-001
    (もしくは レーダー操作部 RCU-021-J)
  • 工事材料
  • 付属品
  • 予備品

オプション品

  • レーダー接続箱RCB-001
  • USB操作部延長箱UDS-001
  • BEACONモジュールOP14-73
  • GPSモジュールOP14-74
  • ハンガーOP14-75
  • 化粧カバーOP14-76
  • 操作部RCU-021-J
  • カラーLCD表示器MU-150HD
  • 整流器RU-3423
  • 外付けブザーOP13-136
  • イーサネットハブHUB-101
  • NMEA2000I/FIF-NMEA2K1
  • NMEAデータ変換器IF-NMEA2K2
  • NMEAデータ変換器IF-NMEA2K2
  • 工事材料
  • 空中線部
  • アンテナケーブルセット
  • マスト取り付け金具
  • ジョイントボックスTL-CAT-012
  • ジャンクションボックスFI-5002
  • SDメモリカード
  • USBメモリ
  • ケーブル組品
  • LANケーブル
  • コネクタ
  • ターミネータ
  • アンテナベース直型、L型、レール用
  • フラッシュマウントキット
  • 工事材料
  • 予備品

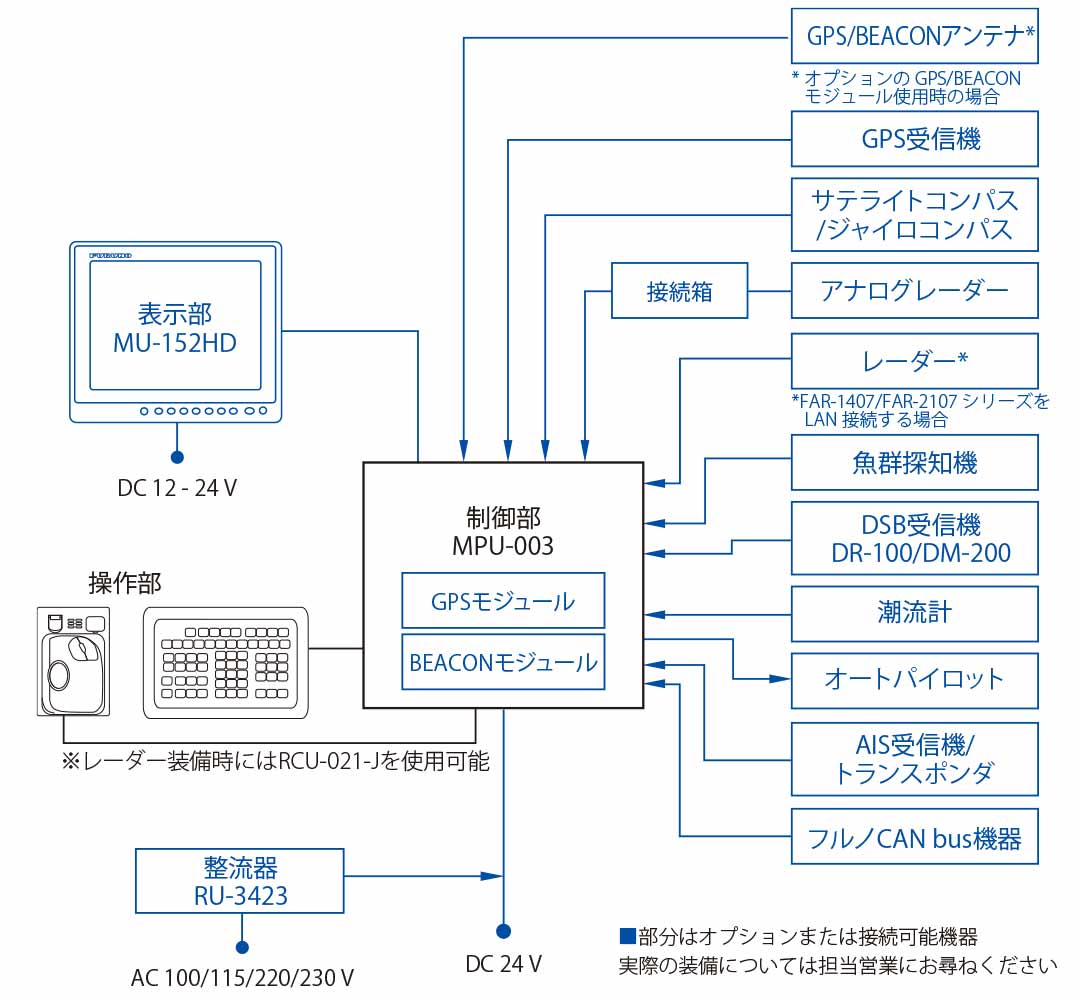

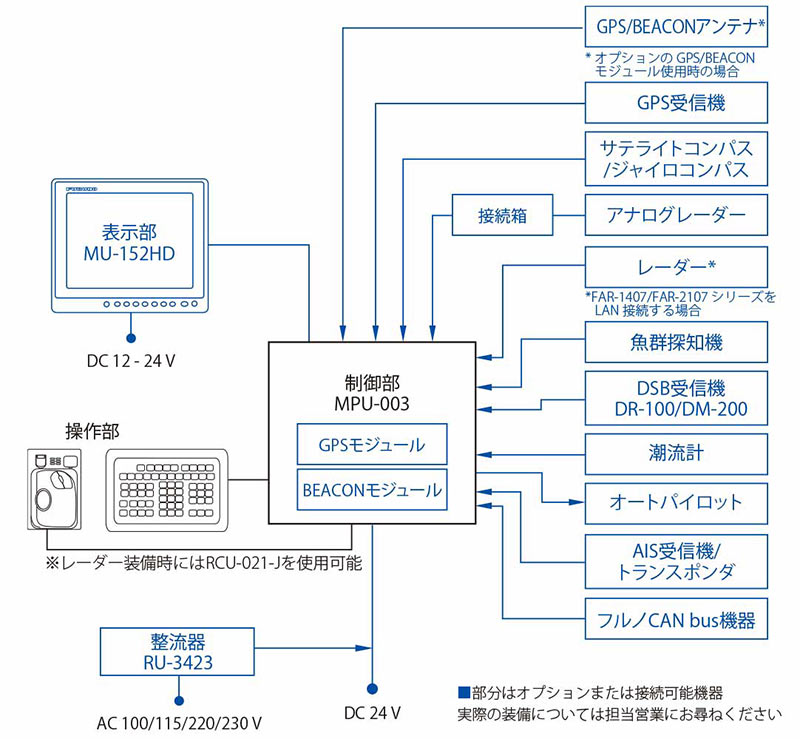

系統図
