漁労用カラービデオプロッタ 型式 GD-700

漁船向け 官公庁船向け

漁労を強力にサポートする次世代型高機能プロッタ登場

最新画像処理技術「TimeZeroテクノロジー」を駆使するとともに、漁労に役立つ多彩な機能を搭載。全国詳細等深線入りのチャートを標準内蔵し、詳細な海底地形表示により魚群の集まるポイントの選定や、投網の際に注意すべき地形などを視覚的に把握できるなど、操業に役立つ機能が充実。

自動衝突予防援助機能 船舶自動識別装置対応 ブラックボックスタイプ(モニター別売) イーサネットプラグ&プレイ CAN bus VIDEO 出力(RGB)

特長

  • 映像の瞬時描画を実現(TimeZero™ テクノロジー)

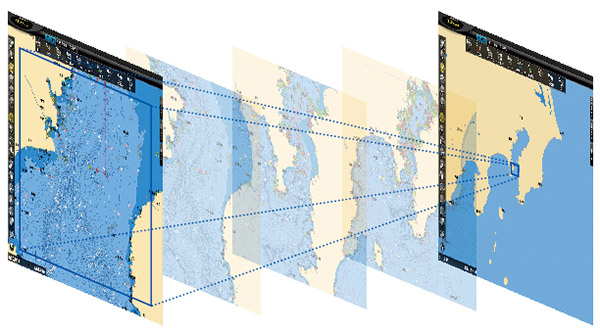

    高度な描画特性を誇るタイムゼロテクノロジーにより、データの処理・描画スピードを大幅に向上させ、機器操作時のストレスを格段に軽減します。

    ※ イメージです。
  • 日本全国のベクターチャートを内蔵

    最新の全国版詳細チャートを標準内蔵。3D画面では、実際の景色とプロッタ画面が感覚的に結びつくため、チャートの視認性が大幅に向上します。さらに等深線による色分けを行うことができ、海底地形が直感的に把握しやすくなりました。

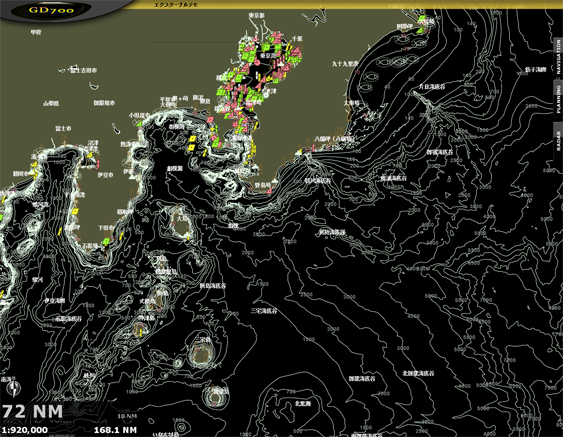

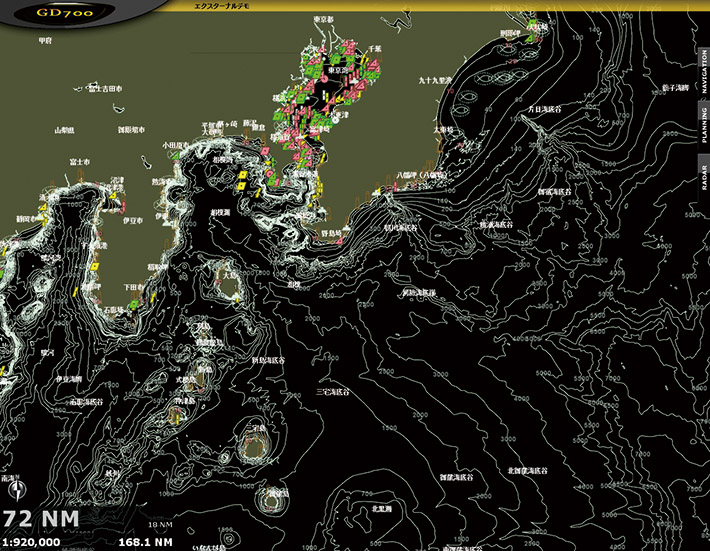

    2D画面 きめ細かな等深線

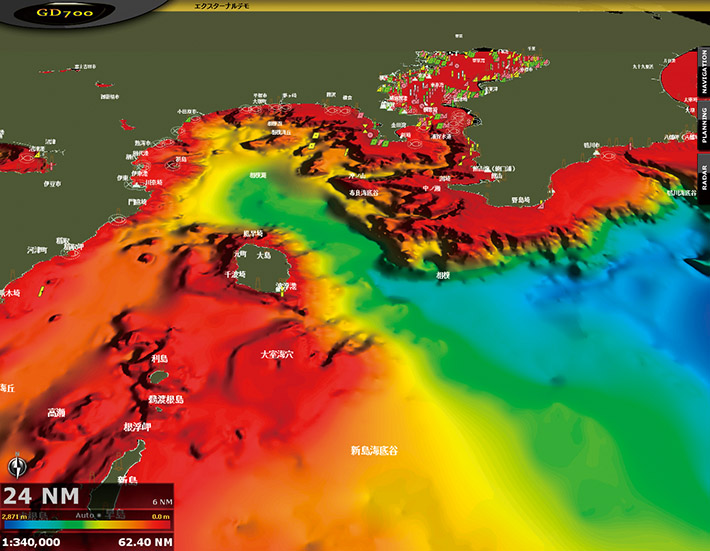

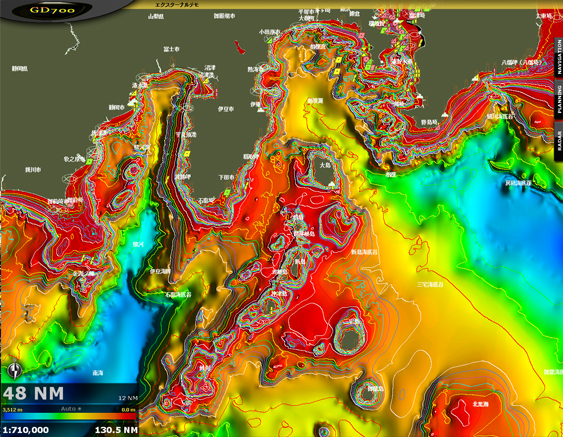

    2D画面 海底の起伏を表示

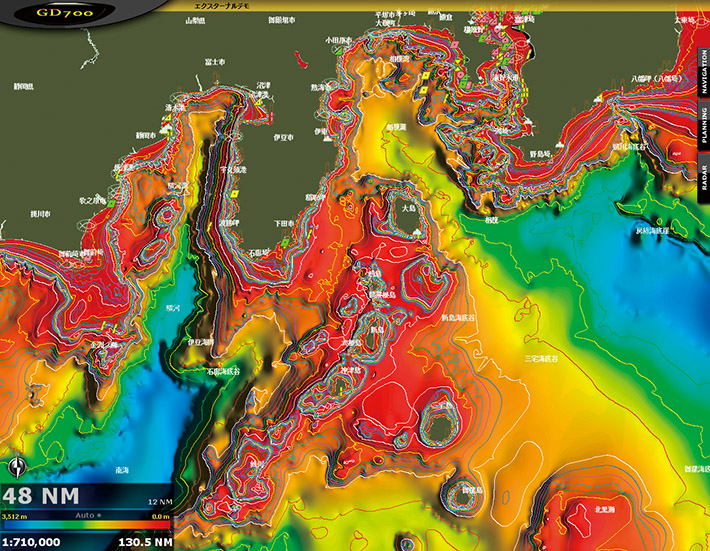

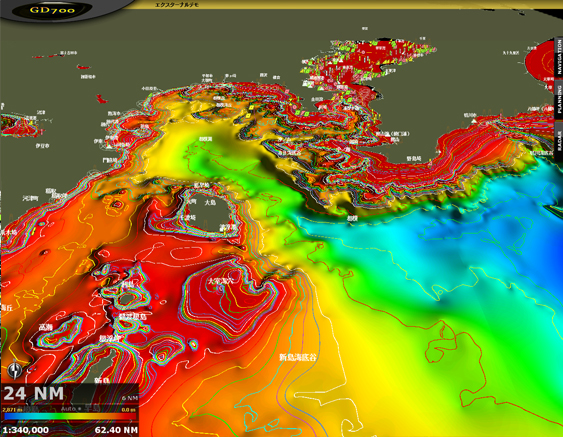

    3D画面+等深帯 立体的表示
  • 自船航跡600,000点、マーク/ライン 合計200,000点、目的地100 点、ルート200 点を記憶できる大容量メモリー(レイヤー別に保存可能)

  • 深度情報から海底の地形を描く海底マッピング機能

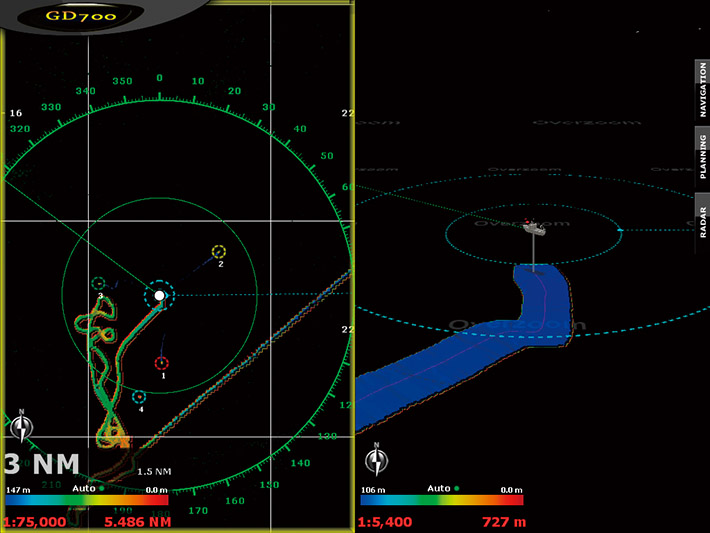

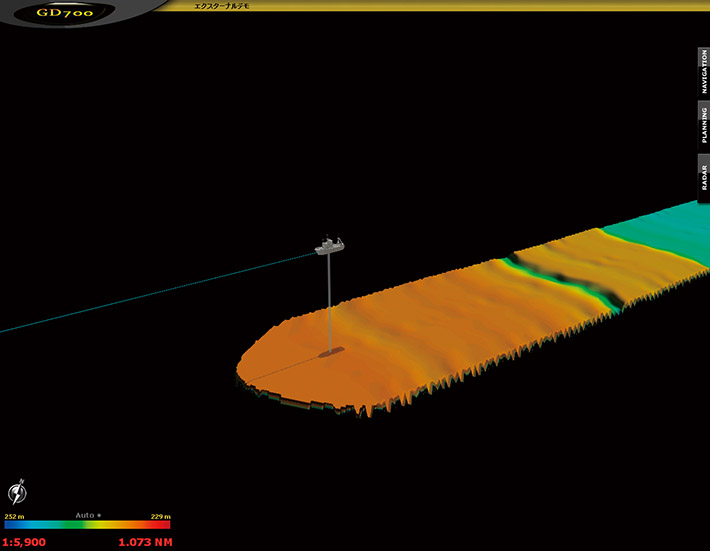

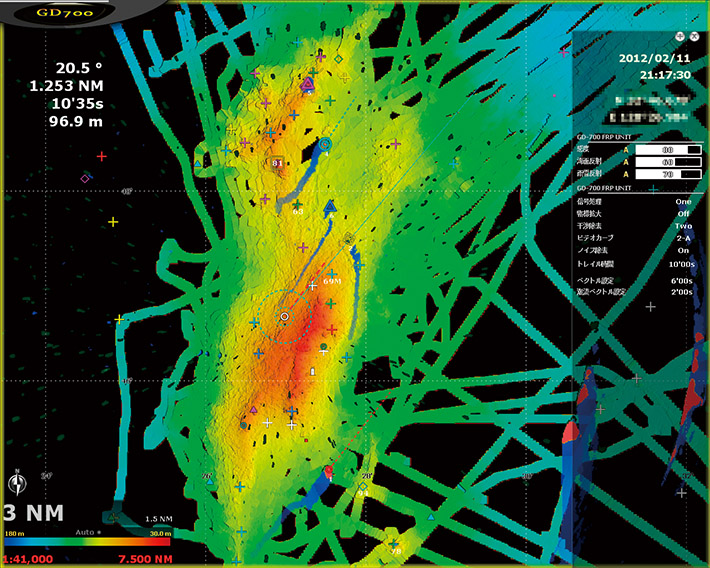

    魚群探知機が計測した深度情報で海底地形を描くことができます。海底の起伏や点在する水没物(魚礁等)をリアルタイムにグラフィック表示すると同時に、データの収録が可能です。収録したデータは、USBメモリへ保存でき、容易に他船のGD-700へデータを移行させることもできます。


  • 様々な場面で役立つ各種警報機能

  • 船舶自動識別装置(AIS トランスポンダ)と接続することで、AIS ターゲット情報を表示

  • 周辺機器と接続することで、航法エリアに様々な航海情報を表示

  • 気象情報、レーダー* の重畳表示が可能 (*レーダーの接続が必要)

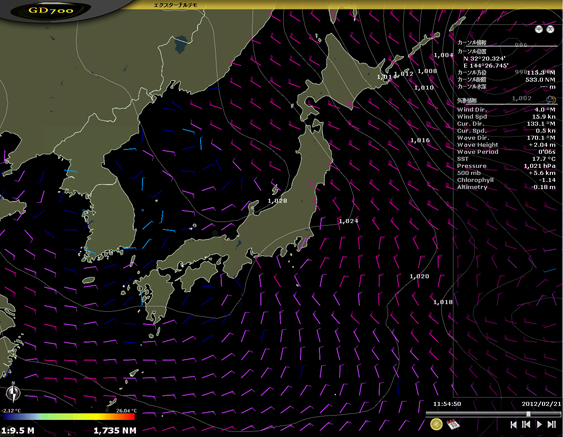

    SafeComNet等の衛星通信サービスを使用して、天気図等の気象情報や、海面温度等の海況情報をダウンロードすることができます。世界中どこに航行しても、各種気象情報をお知らせする便利なサービスです。

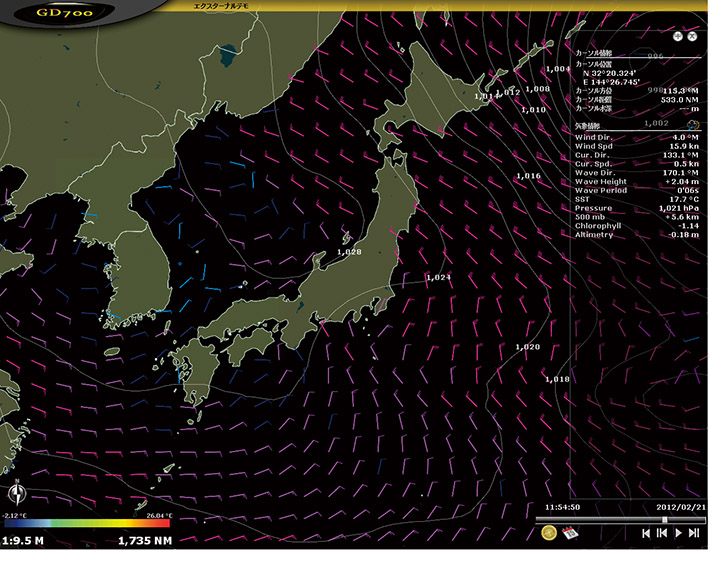

    気圧配置/風向風速

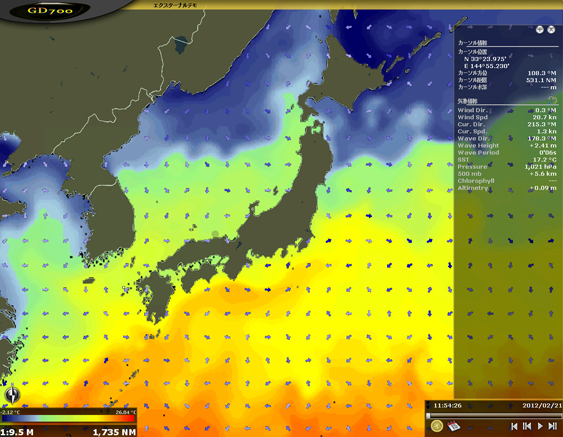

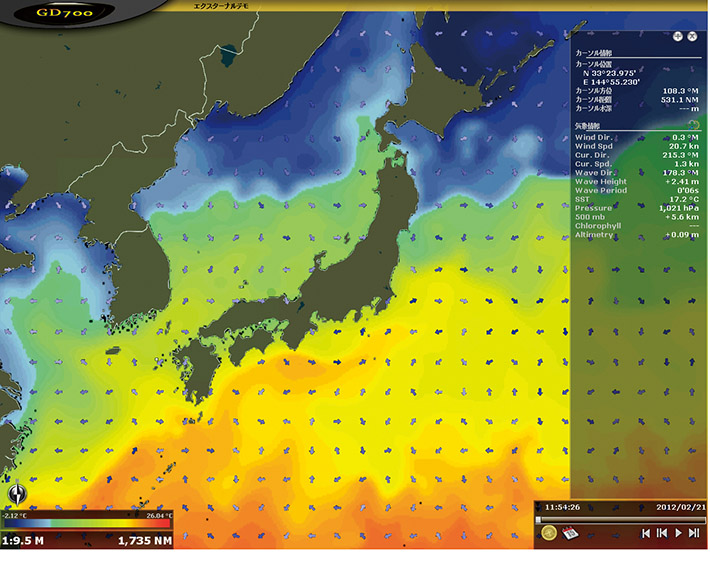

    海面温度/海流



    ※メールまたはパケット料などの通信費が別途かかります。
    また、場合によってはルーターが必要なことがあります。事前に技術サポートを受けてください。

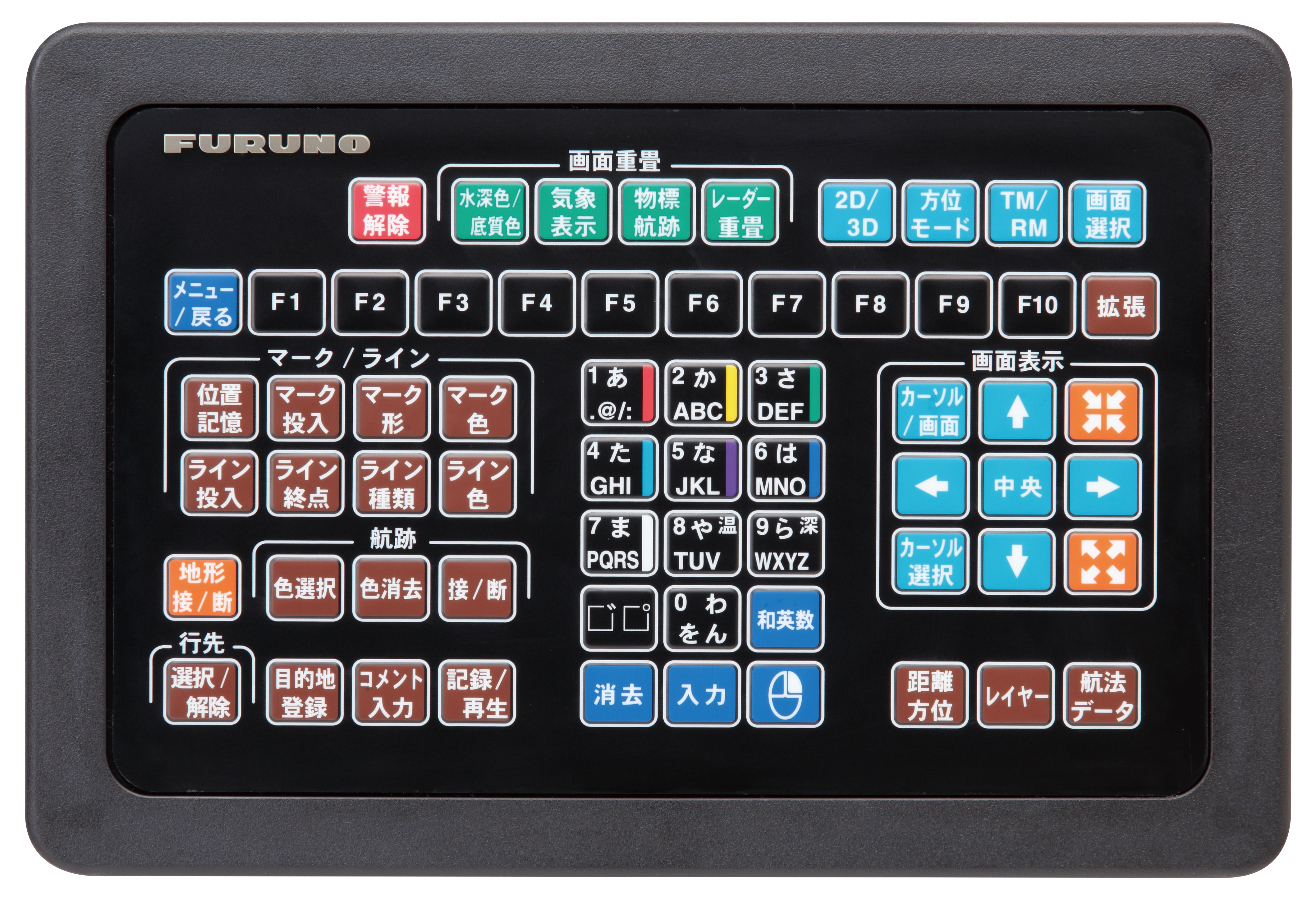

  • ダイレクトキー搭載の専用キーボード









    直感的に操作が判りやすいダイレクトキーを搭載。複数操作をワンタッチで行えるファンクションキーを20通り登録可能です。

     プロッタ操作部 PCU-001

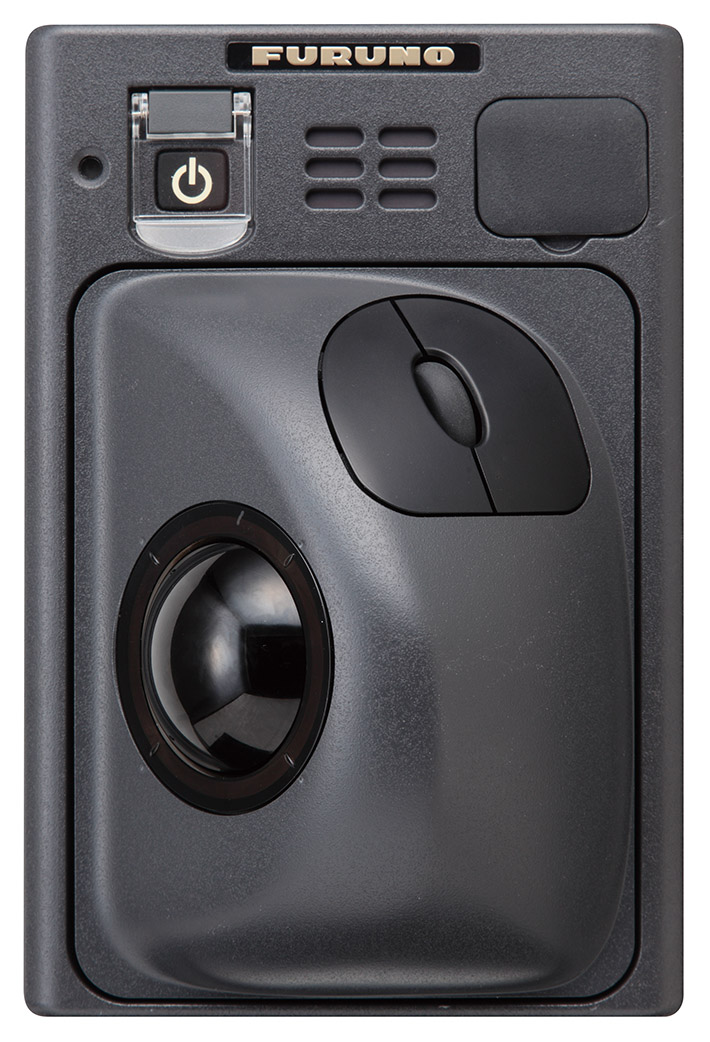

    マウスタイプのトラックボール操作部(TCU-001)を使えば、パソコン感覚でGD-700の操作を行うことができます。通常の操業中に必要となるほとんどの操作はマウスから行うことができ、効率化・省スペース化に貢献します。
  • 画面の分割化により、視認性向上

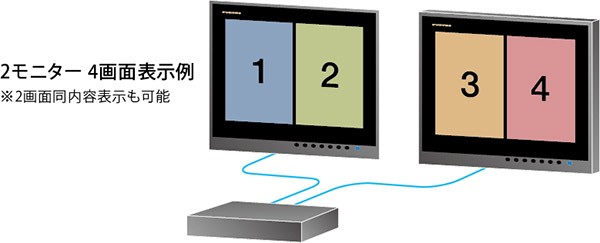

    2台のモニターを接続することでディスプレイの作業領域を広く使うことができます。また、2分割画面機能を使えば最大4画面まで独立して操作が可能です。

  •

仕様

本体

画面タイプブラックボックスタイプ
表示モード航跡(2D/3D表示)、気象予測、航跡2分割、重畳情報*:レーダー、海底地形、気象海況
* 各種センサが必要

プロッタ部

地図データメルカトル図法
記憶点数航跡記憶点数:600,000点以上、マーク/ライン記憶点数:合計200,000点
目的地:100点、ルート(目的地最大100/ルート):200ルート
外部ルート(目的地最大100/ルート):1ルート、ターゲット:合計200,000点
表示範囲自由縮尺または任意の18ステップ(1/500~1/37,000,000)
3D表示垂直レンジ:0~10,000 m(自由縮尺)

その他

防水性能制御部:IP20、プロッタ操作部:IP22、トラックボール操作部:IP22、レーダー操作部:IP22
電源DC 24 V 、消費電: 3.4 A
本体サイズ制御部:430 (H) x 500 (W) x 184 (D)
質量操作部:PCU-001 (1.1 kg) RCU-021-J (2.5 kg) TCU-001 (1.2 kg)、制御部:17.5 kg

映像例

構成品

標準品

  • 制御部
    RPU-021A
  • プロッタ操作部
    PCU-001
  • トラックボール操作部
    TCU-001
    (もしくは レーダー操作部 RCU-021-J)
  • 工事材料
    1
  • 付属品
    1
  • 予備品
    1

オプション品

  • レーダー操作部 RCU-021-J

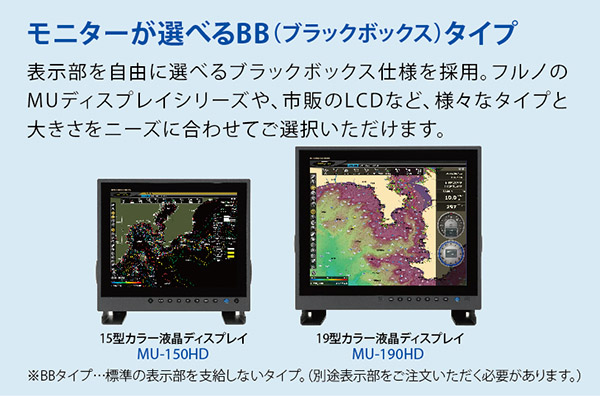

  • 表示部 MU-150HD
  • 表示部 MU-190HD
  • USBケーブル RNS-08-132
  • DVIケーブル DVI-D/D SINGLELINK
  • RW-4864 外部レーダー接続用ケーブル
  • 整流器 RU-3423/PR-240
  • スイッチングハブ HUB-100
  • ETHERNETケーブル MOD-Z072
  • 外装付ETHERケーブル FR-FTPC-CY

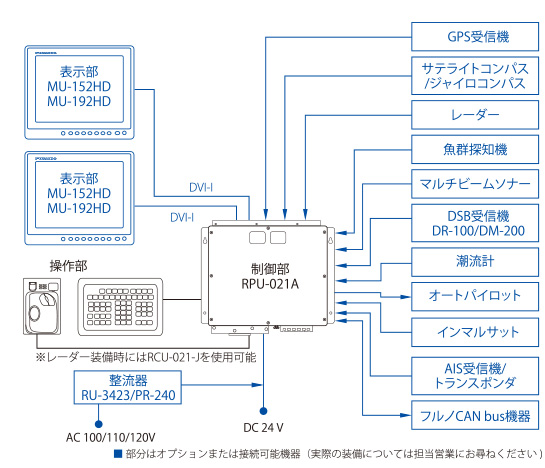

系統図

接続可能機器

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
