全周型カラースキャニングソナー 型式 CSH-8L MARK-2NEW

漁船向け 官公庁船向け

瀬付き魚群魚群や表層魚群の探知を可能にする
小型全周型スキャンニングソナー

ブラックボックスタイプ(モニター別売) VIDEO 出力(RGB)

関連コンテンツ

特長

  • 瀬付き魚群を分離表示する85/107 kHzの高周波ソナー

  • 全方向の魚群分布、密集度、瀬付き状況を瞬時にキャッチ

  • 網形や網中の魚群動向を瞬時に把握

  • 表層魚群の探知に有効なシャープなビーム幅を採用

  • 用途に応じて選べる表示モード


    ソナー単記画面、魚探併記画面、聴音併記画面の中から好きなモードを選択することが可能です。

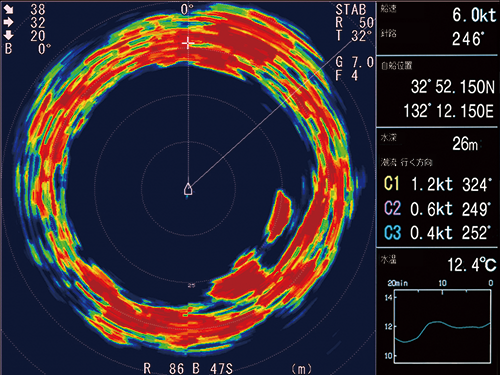

    ソナー単記画面

    接続しているセンサーから得られた航海データを画面上に表示することが可能です。探知した魚群を追跡する際に有用なモードです。

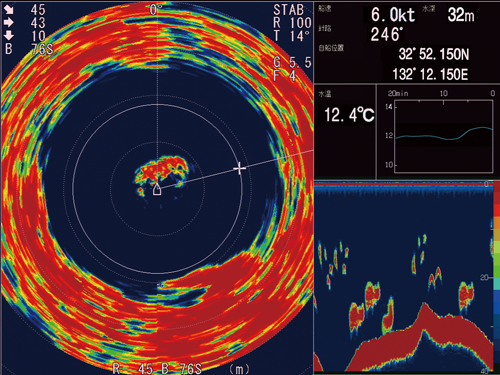

    魚探併記画面

    魚群探知機の映像をソナーの画面と並べて表示することが可能であり、魚群の密集度合いを判別するのに適したモードです。
    ※魚群探知機との接続が必要です。



    聴音併記画面

    聴音映像をソナーの画面と並べて表示することが可能であり、周囲のエコーの状態を確認することが可能です。

  • 装備性に優れた小型操作部

    送信出力やパルス幅などの設定を漁労キーに登録することで、季節、対象魚、海況、操業工程に応じた設定を簡単に切り替えることが可能です。また、メニュー内の機能を機能割当キーに登録することで、ボタン1つで簡単に登録した機能の呼出、操作をすることができます。

  • 高分解能を実現する小型送受波器を採用

  • 分割ユニット採用で装備方法が自由自在

  • 小型船にも搭載可能なコンパクトタイプ

  • 上下装置自動格納機能を搭載

  • 自船位置、水温グラフ、潮流等の各情報を表示

  • 便利な専用リモコン(オプション)

    離れたところからもレンジやティルト(俯仰)角、感度の設定を間単に行うことができます。
    (5 mのコード付き)

仕様

総合

表示レンジ50、85、100、200、250、300、350、400、450、500、600、800、1000、1200、1600 m (16段階)

表示

表示画素数XGA (1024 x 768)
表示色スキャン映像16色、マーク1色

電源

制御部AC 100/115 V:4.0 A
AC 200/220/240 V:2.0 A

その他

質量制御部:3.4 kg
送受信装置:37 kg
操作部:3.5 kg
上下装置(600 mmストローク):82 kg
上下装置(400 mmストローク):81 kg

構成品

標準品

  • 制御部
    CSH-5210-A
  • 操作部
    CSH-5211-A
  • 送受信装置
    CSH-8030-A-8L
  • 上下装置
    400 mmまたは600 mmストローク
  • 工事材料、付属品、予備品

オプション品

  • DC-AC インバータ
  • 魚探インターフェース
  • 格納タンク
  • スピーカ
  • 送受波器ケーブル延長キット
  • 動揺検出器
  • リモートコントローラ

接続可能機器

全周型スキャンニングソナーとは?

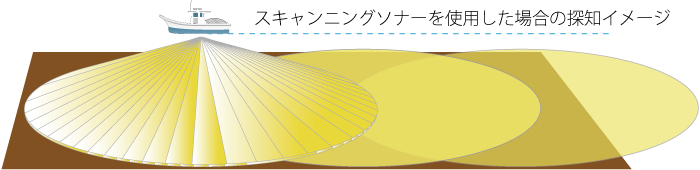

全周型スキャンニングソナーは自船の周囲360度に対し、一斉に超音波を発射することができるため、送受波器を回転させて海中を探知するサーチライトソナーに比べ、格段に探知速度が向上します。そのため、高速で海中を移動するカツオやマグロなどの高速魚の探知にも最適です。



極めて高速な全周探知性能

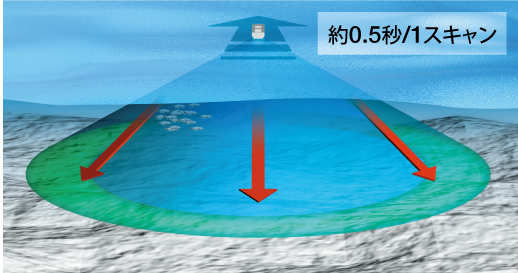

CSH-8L MARK-2は1回の全周スキャンを約0.5秒で行うことができます。

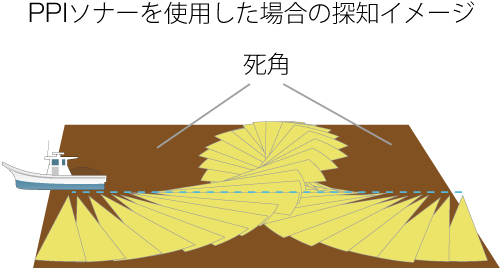

これは同じ条件でPPIソナー※1が約30秒を要して1周スキャンすることと比較すると、同じ時間で約60倍の情報を手に入れられることを意味しています。※2
このような高速な全周スキャンにより、探知距離や周波数の調整に伴う再描画の影響を最小限にすることができ、わずかな海中の状況変化を見逃さず漁を行うことを可能にします。






※1 PPIソナーCH-250におけるステップ角 6°の場合
※2 レンジ 400m、併記表示モードで比較した場合


死角のない探知性能

スキャンニングソナーは自船の周囲360度の全ての状況を取得することができるため、PPIソナーで発生するような探知範囲内の死角がありません。そのため探知距離や送受波器角度の調整、漁場の状況変化観察に集中することができます。
