卫星罗经

卫星罗经 型号 SC-70

GNSS 供电高经度罗经

0.4°rms 高精准船首方向
完美适用雷达、ECDIS、AIS、多普勒声纳和自动舵

功能

  • SC-70可提供较高的 船首方向数据系统精确度

    为雷达、ARPA、扫描声纳、潮流计、海图标绘仪、ECDIS 和自动舵提
    供高精度船首方向数据。
    · 0.25°rms(配备 SC-130)
    适合中型到大型船舶在拥挤的港口航行,以及进行靠泊等精确的机动
    操作。
    · 0.4°rms(配备 SC-70)
    适用于船首方向数据精度要求较高的中小型船舶。
  • 利用 GPS, Galileo和GLONASS等GNSS实现较高的 精确度

    ·兼容 SBAS(EGNOS、WAAS、MSAS)
    ·为 SOG、COG、ROT 和 L/L 提供精准数据
    ·使用多种卫星,解决了现有卫星不足的问题。
  • 3 轴速度(船首速度、船尾速度和纵向速度, 确保安全航行和靠泊

  • IMO 类型 - 批准为 THD、GPS 和 ROTI。符合 IEC、 ISO 要求

  • 可通过以太网轻松集成至现有船载网络

  • 快速跟踪速度 45°/s (IMO 高速船只要求 20°/s 的两倍)

  • 无机械部件,免维护,无重复性成本

  • 超快启动时间 - 仅需90 秒

    ·接通电源后,启动设备仅需 90 秒左右
    (设备所在位置不同,启动时间可能稍微有所差异)
  • 易于使用现有天线电缆进行改装

    ·适用于 SC-50/55/60/110/120。(需要 LAN_CNV 选用套件)
  • 为船只稳定系统、声纳等设备提供的精确模拟和 数字格式纵摇/横摇数据

规格

一般

显示器
4.3 英寸彩色 LCD,95.04 毫米 (W) x 87.12 mm (H)
精确度
0.4
船向分辨率
0.1° ,0.01° ,0.001° (从菜单选择)
转向率
45° /s
稳定时间
约 90 秒(典型值)
测位精度
GPS 约5米 (2drms, HDOP<4)
DGPS 约4米 (2drms, HDOP<4)
WAAS 约4米 (2drms, HDOP<4)
MSAS 约7米 (2drms, HDOP<4)
接口
端口数量(接线盒)
IEC61162-2: 1 个端口(输入:1,输出:1)
IEC61162-1: 8 个端口(输入:4,输出:8)
外部信标输入(DATA5 端口):RTCM SC-104 V2.3 (RS-485), ITU-R M823
CANbus: 1个端口
AD-10: 4个端口,用于船首方向输入
RS-485: 1个端口,用于显示单元连接
LAN (IEC61162-450): 2个端口,以太网,100Base-TX, RJ45 接头
温度
天线单元:-25℃ 至 +55℃(储存:-25℃ 至 +70℃)
显示单元/接线盒:-15℃ 到 +55℃
防水等級
天线单元 IP56
显示单元 IP22(IP35:选项)
接线盒 IP20(IP22: 舱壁安装)
电源
12-24 VDC: 2.1-1.1 A(包括天线单元和显示单元)
重量
显示单元(挂钩):0.7 kg, 1.5 lb
接线盒:2.9 kg, 6.39 lb
天线单元:2.8 kg, 6.17 lb

设备列表

标准

  • 天线单元 SC-703x1
  • 显示单元 SC-702x1
  • 接线盒 SC-701x1
  • 安装材料

选用

  • AC/DC 电源单元 PR-241
  • 报警监视 IF-2503/2550
  • 接口单元 IF-NMEA SC
  • 远程显示屏 RD-50/RD-20
  • 接头(防水) FRU-RJ-PLUG-ASSY
  • 组合接头 MPS588-C
  • LAN_CNV 套件 OP20-47/48
  • 电缆组件 M12-05BFFM-010/020/060
  • 接头 CANbus(终端电阻)
    接头 CANbus(T 型接头)
    LTWMC-05BFFT-SL8001
    LTWMC-05BMMT-SL8001
    SS-050505-FMF-TS001

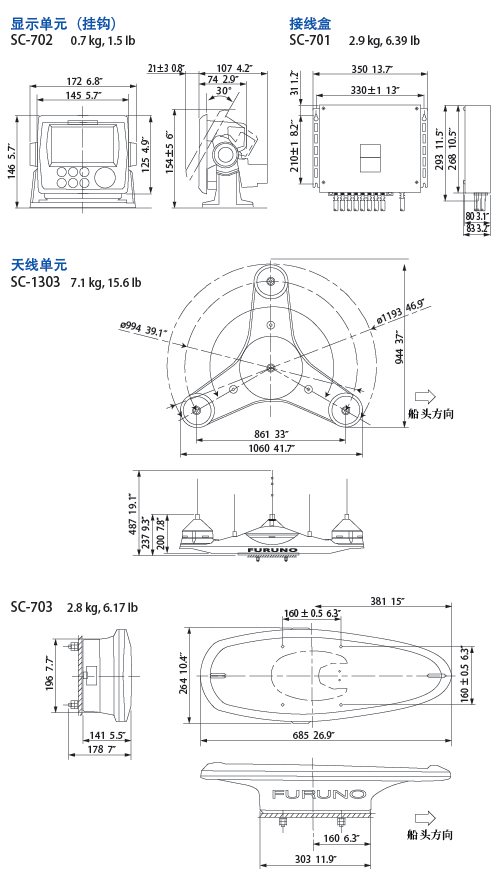

外寸图

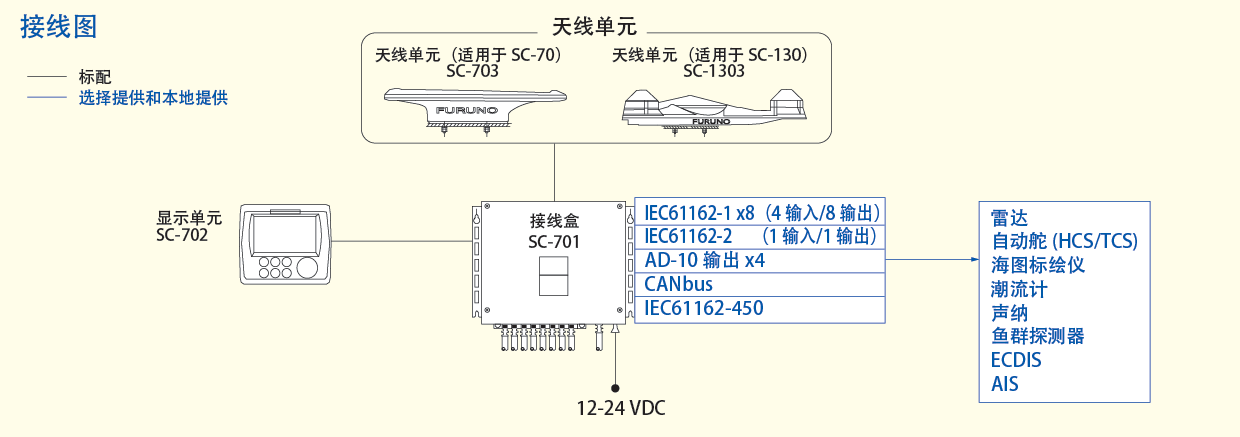

连接图

显示模式

THD 模式

• 显示船舶的方向精度


速度模式

• 船只 3 轴速度:船首速度、船尾速度和
纵向速度(仅非 IMO 类型)

① 当前选择的模式(SPD 或 THD)
完整状态和常用卫星编号
② 船首位置的横向速度
③ 纵向航速
④ 船尾位置的横向速度
⑤ 航行距离


导航数据屏幕

• 可快速掌握 3 轴速度,以及船首方向数、转向
速率和对地航向等数据。(仅非 IMO 类型)


GPS 完整模式

• GNSS (GPS,Galileo,GLONASS*) 卫星信号接收,
包括信号强度和信噪比
• SBAS 信号状态
*仅限 GPS 认可的类型

相关文档

* 规格如有更改,恕不另行通知。
