- 雷达

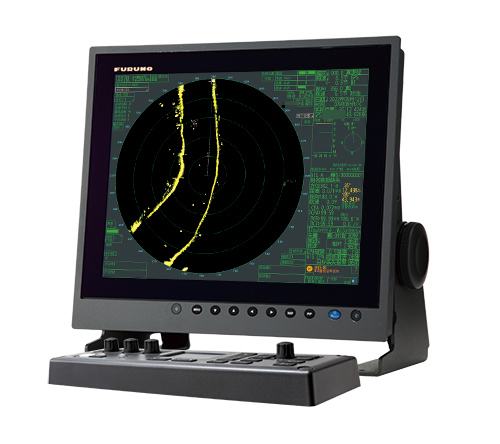

型号 FR-CAR1/2
- 商船、渔业、作业船
功能
持 Cat.2 (500-10,000GT) 和 Cat.3(<500GT) 的高性能雷达。
通过先进的目标跟踪 (TT) 功能准确跟踪其他船只，避免碰撞。
中文操作界面

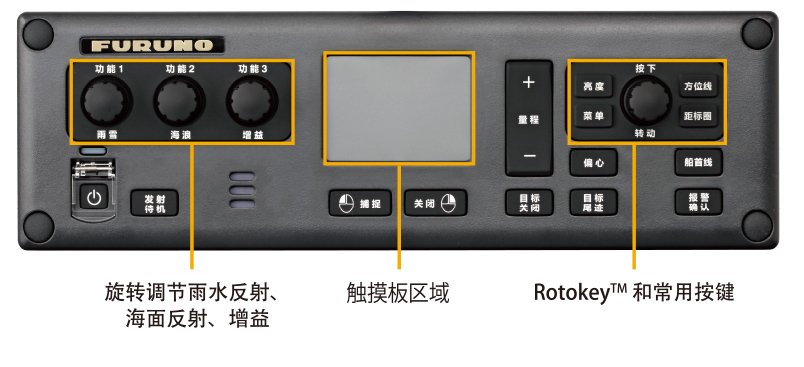

操作简单的控制单元

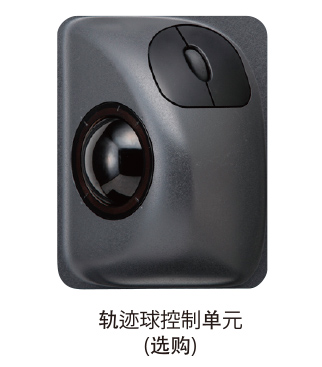

通过用于设置增益/雨水/海浪杂波抑制的独立旋钮以及 RotoKeyTM 和触摸板，可以实现简单高效的操作。也可以使用选购的轨迹球单元以及普通USB 鼠标。

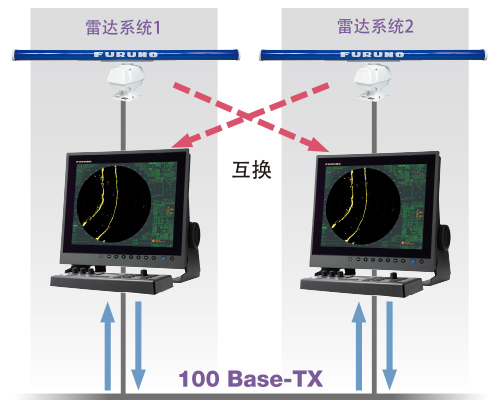

可扩展的以太网网络系统

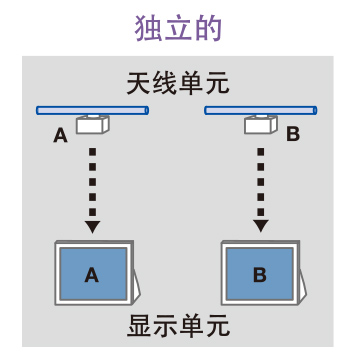

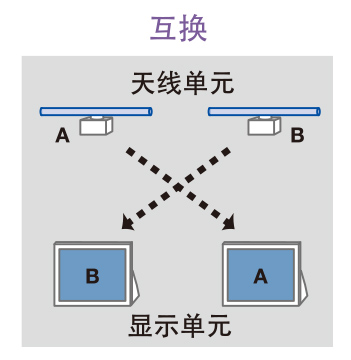

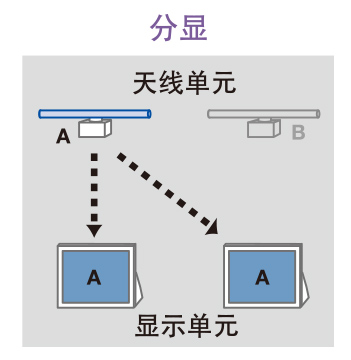

FR-CAR1/2 利用 100 Base-TX 以太网连接将最多两个雷达系统联网。该以太网数据链路为 ECDIS 和 GPS 绘图仪之间的交换以及共享数据提供高速稳定的导航数据共享。

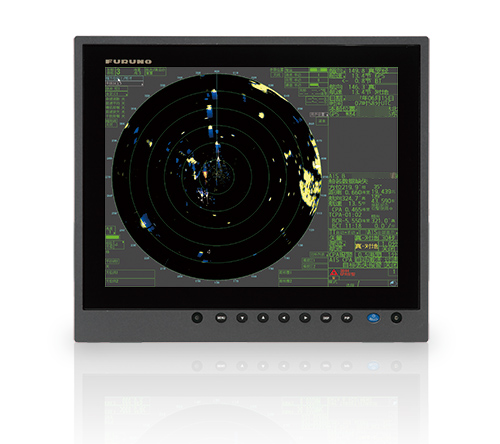

可连接 15"/19"/27" 高清显示器
提供高清显示器 15" MU-152、19" MU-190 和 27" MU-270W 以满足您船只的需求。高亮度确保在所有环境中都具有出色的可见性。
内置 AIS 连接，准确跟踪目标以提高安全性
为CPA/TCPA、Guardzone 等提供可自定义的警告功能

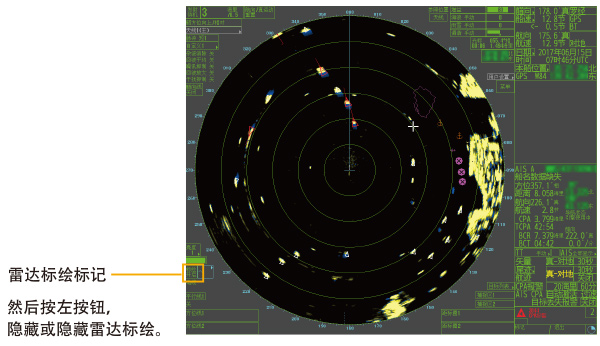

雷达标绘标记
只需按一下按钮即可快速调整雷达图像。 当 ACE 功能被激活时，系统会根据用户选择的海面和天气状况（平静/大浪/暴雨）自动调整杂波，减少滤波器和增益控制。
雷达标绘是各种地图线和符号的组合，用户可以借助它定义并输入导航数据、航线规划和监控数据。雷达标绘可以包含 5,000 个数据点。切断电源时，标注的标记将保存。雷达标绘参照 WGS-84 大地基准，并仅在输入有效的位置数据时才会显示。雷达标绘不影响任何雷达功能。
自动杂波消除 (ACE) 实现前所未有的回波清晰度
只需按一下按钮即可快速调整雷达图像。 当 ACE 功能被激活时，系统会根据用户选择的海面和天气状况（平静/大浪/暴雨）自动调整杂波，减少滤波器和增益控制。
关闭自动杂波消除 (ACE)
开启自动杂波消除 (ACE)

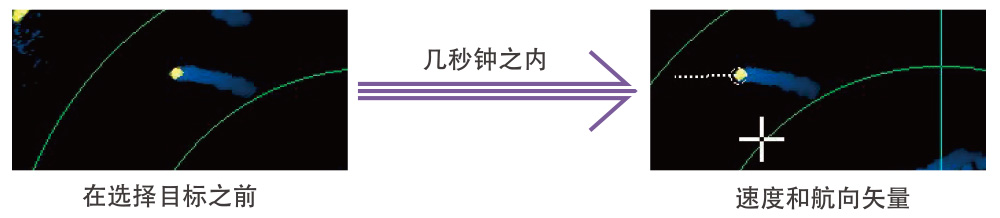

快速目标追踪 (TT)
选择目标后只需几秒钟，即可显示速度和航向矢量。 通过准确的跟踪信息，可以更轻松地估计其他船只的航向和速度。
可自定义的数据显示，使操作高效简单

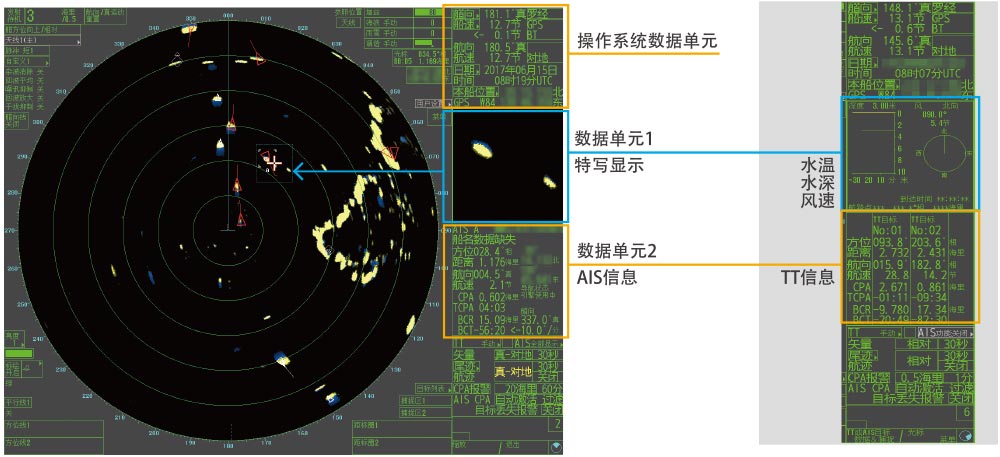

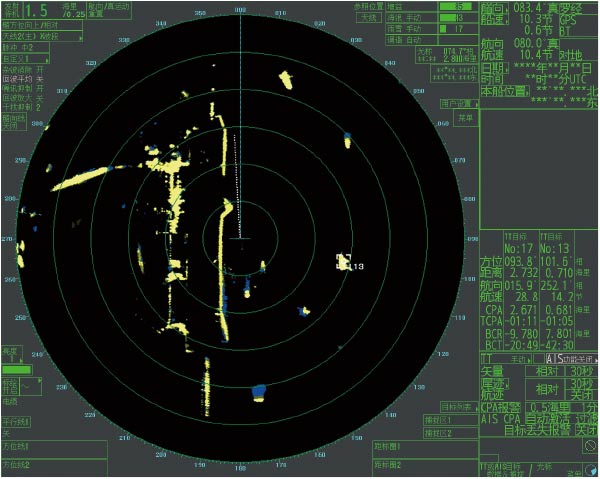

数据显示
无论是某个接近目标的特写还是目标信息，您都可以自由定制显示，以显示您手头需要的信息。 最多可以显示四个 TT 目标以及两个 AIS 目标，并提供完整的信息。

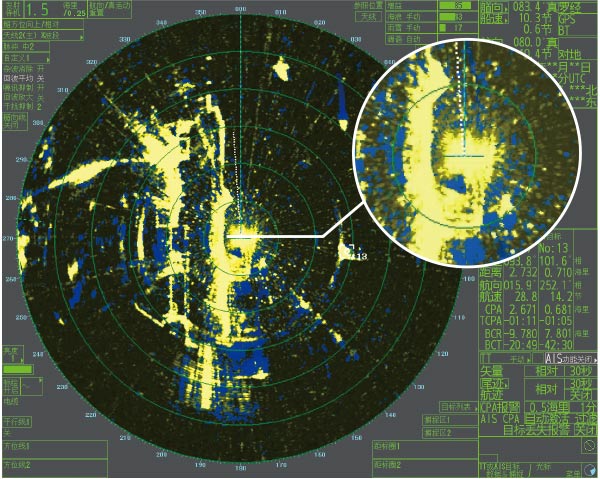

特写显示（缩放功能）
您可以按照自己的兴趣，观察某个点的特写，并放大两到三倍。放大进入选定区域的回波目标以加强状况感知。 还可以显示回波轨迹，进一步增强繁忙航道中的状况感知。
规格
天线
FR-CAR1：12 kW
FR-CAR2：25 kW
槽式波导阵列

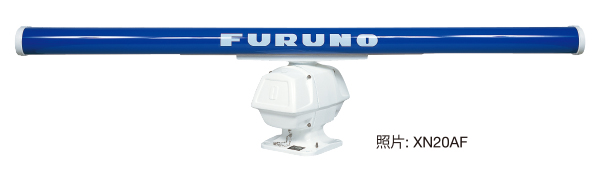

4 英尺 (XN12AF), 6.5 英尺 (XN20AF)
9410 MHz ±30 MHz, P0N
XN12AF：1.9°
XN20AF：1.23°
XN12AF：20°
XN20AF：20°
1/16, 1/8, 1/4, 1/2, 3/4, 1, 1.5, 2, 3, 6, 12, 24, 48, 96
25 m
26转 (RSB-120)
显示单元
MU-152：15英寸彩色液晶(可选)
MU-190：19英寸彩色液晶(可选)
MU-270W：27英寸彩色液晶(可选)
*¹ 用户需自行准备显示器
*² 此显示器已通过 CCS 认证。如 CCS 船只使用不同的显示器，其有效直径必须符合相应的类别需求（有效直径 180 毫米或更长）
船艏向上、稳定船艏向上、北向上 (真运动/相对)、航向向上、 船艉向上
环境
天线单元：-25℃ 至 +55℃ (储藏室: +70℃ 或更低)
处理器单元：-15℃ 至 +55℃
船用显示器：-15℃ 至 +55℃
天线单元：IP56
处理器单元：IP20 (IP22: 另选购)
控制单元：IP22
船用显示器：IP56 (面板), IP22 (机盖)
电源
处理器单元
AC规格
FR-CAR1：100-115/220-230 VAC: 1.8/0.8 A (26转 ), 2.2/1.0 A (48转 )
FR-CAR2：100-115/220-230 VAC: 2.3/1.0 A (26转 ), 2.6/1.2 A (48转 )
DC规格
FR-CAR1：24 VDC: 6.1 A 最大值 (26转 ), 7.2 A 最大值 (48转 )
FR-CAR2：24 VDC: 7.5 A 最大值 (26转 ), 8.6 A 最大值 (48转 )
船用显示器
MU-152: 12-24 VDC 1.9-0.9 A
MU-190: 100-240 VAC 0.7-0.4 A
整流器 (RU-1746B-2/RU-3424 选购)
100-115/220-230 VAC, 1 phase, 50/60Hz
变压器 (RU-1803 选购)
440 VAC, 1 phase, 50/60Hz

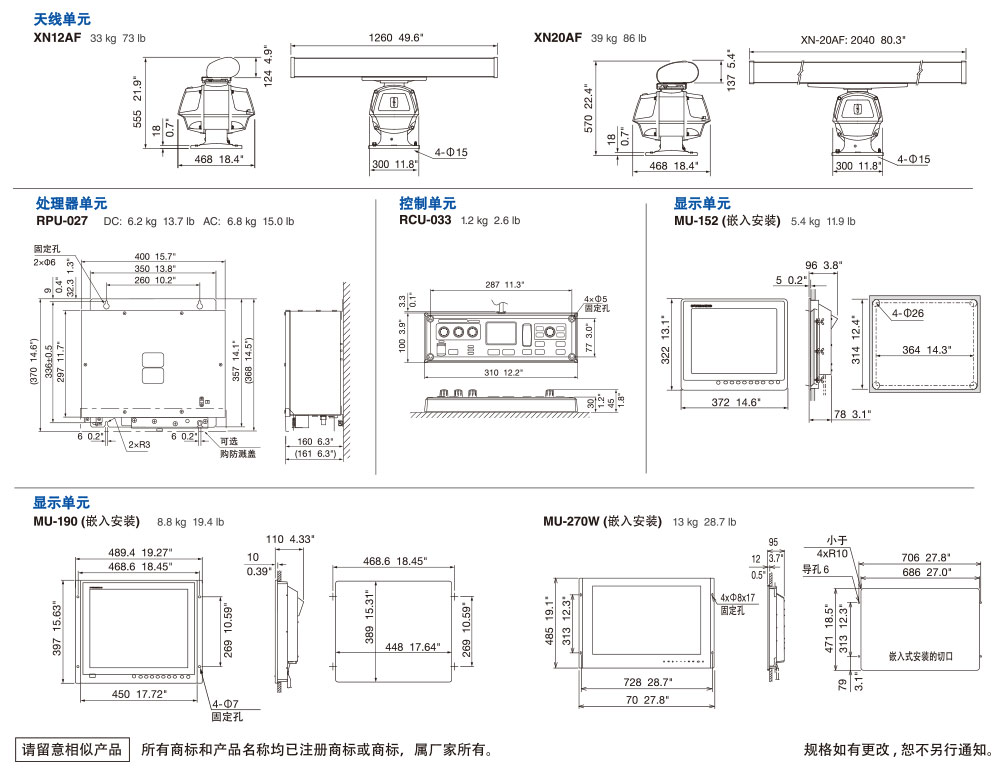

外寸图

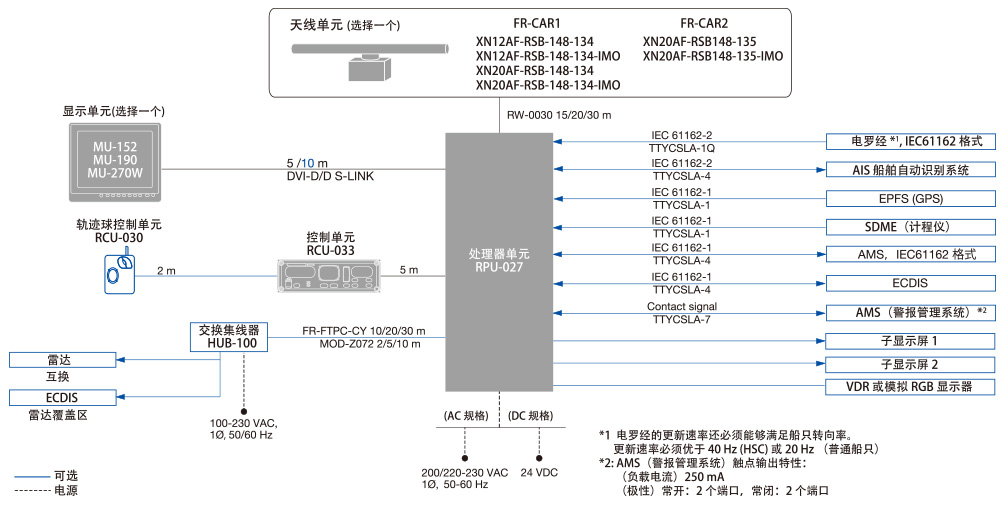

连接图

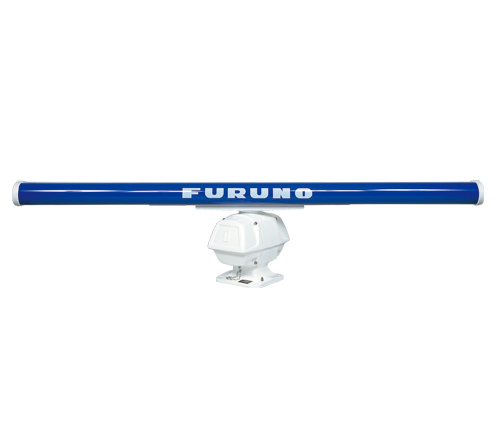

天线单元
- FR-CAR1 X-band, 12 kW, TR up
- FR-CAR2 X-band, 25 kW, TR up
审批标准
FR-CAR1 和 FR-CAR2 符合 CCS 认证
- 国内航行海船法定检验技术规则 （2020） 第4 篇第5 章
- 内河船舶法定检验技术规则 （2019） 第5 篇第6 章
- 远洋渔船法定检验技术规则 （2019） 第11 編
- 国内海洋渔船法定检验技术规则 （2019） 第11 篇
- MSC.192(79)
- MSC.191(79)
- A.694
- IEC 62388:2013/COR1:2014 Edition2.0
下载中心
| 姓名 | 最后更新 |
|---|---|
| 2024年01月09日 | |
| 2024年01月09日 |
联系方式
详情请咨询当地经销商
- 规格如有更改,恕不另行通知。
