卫星罗经

型号 SC-130

GNSS 供电高经度罗经

0.25°rms 高精准船首方向
完美适用雷达,ECDIS,AIS,多普勒声纳和自动舵

  • 商船、渔业、作业船

功能

SC-130可提供较高的船首方向数据系统精确度,0.25°rms

为雷达,ARPA,扫描声纳,潮流计,海图标绘仪,ECDIS 和自动舵提供高精度船首方向数据。

0.25°rms(配备 SC-130)

适合中型到大型船舶在拥挤的港口航行,以及进行靠泊等精确的机动操作。

利用GPS,Galileo和GLONASS等GNSS实现较高的 精确度

3 轴速度(船首速度,船尾速度和纵向速度),确保安全航行和靠泊

可通过以太网轻松集成至现有船载网络

快速跟踪速度 45°/秒 (IMO 高速船只要求 20°/秒 的两倍)

无机械部件,免维护,无重复性成本

超快启动时间 - 仅需90秒

接通电源后,启动设备仅需 90秒左右(设备所在位置不同,启动时间可能稍微有所差异)

易于使用现有天线电缆进行改装

适用于 SC-50/55/60/110/120。(需要 LAN_CNV 选用套件)

为船只稳定系统,声纳等设备提供的精确模拟和 数字格式纵摇/横摇数据

显示模式

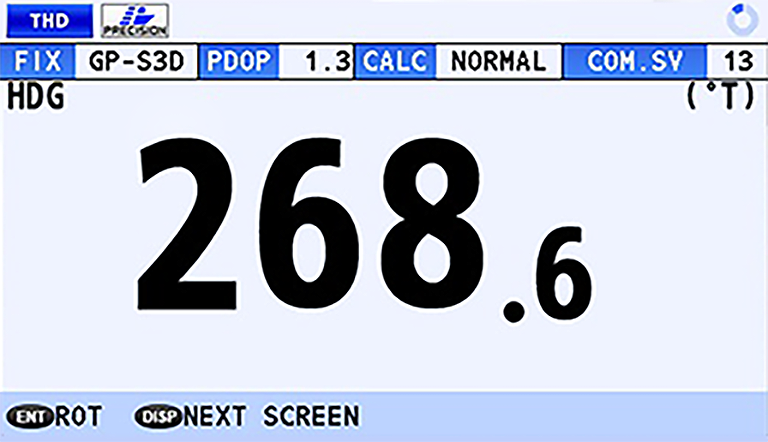

THD 模式

显示船舶的方向精度

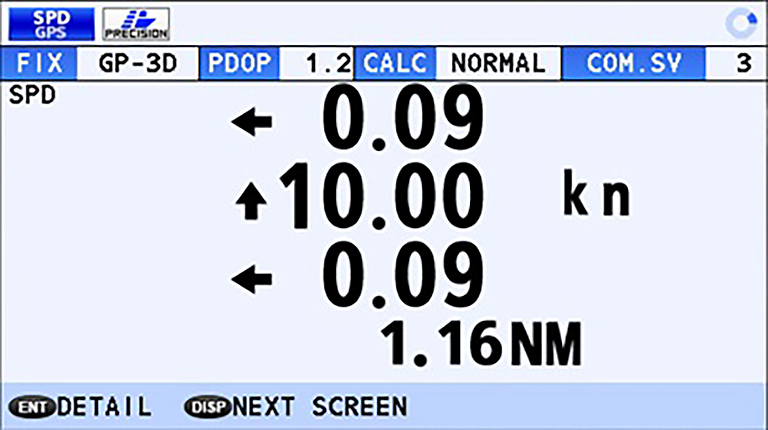

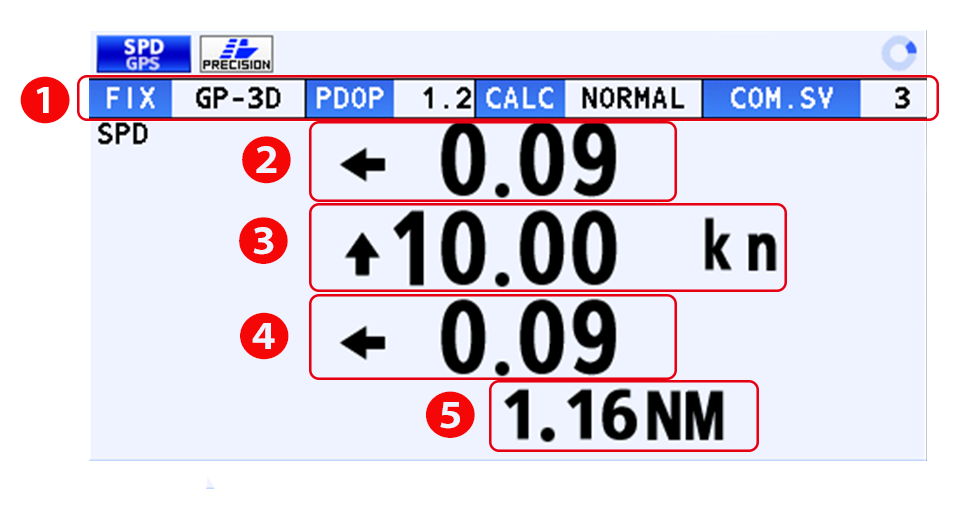

速度模式

船只 3 轴速度:船首速度、船尾速度和 纵向速度(仅非 IMO 类型)

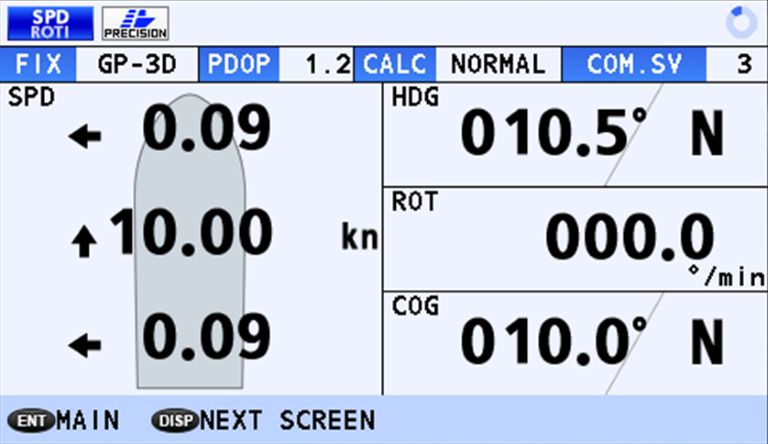

导航数据屏幕

可快速掌握 3 轴速度,以及船首方向数、转向 速率和对地航向等数据。(仅非 IMO 类型)

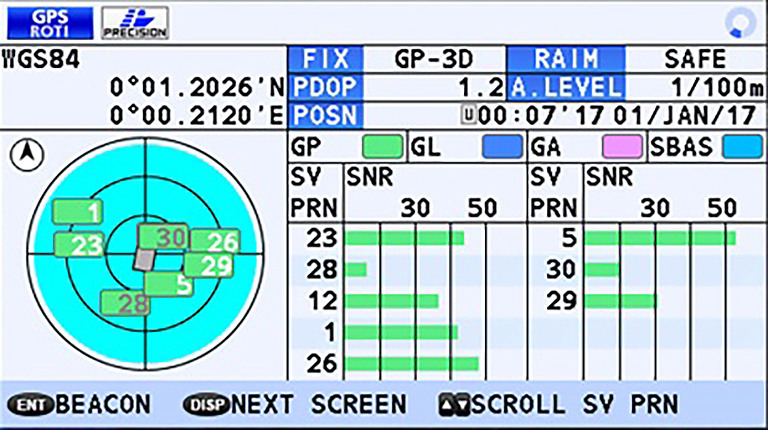

GPS 完整模式

・GNSS (GPS,Galileo,GLONASS*) 卫星信号接收,包括信号强度和信噪比
・SBAS 信号状态
* 仅限 GPS 认可的类型

规格

显示

显示器

4.3 英寸彩色 LCD,95.04 毫米 (W) × 87.12 mm (H)

屏幕分辨率

480 × 272(WQVGA)

综合

精确度

0.25°rms

船向分辨率

0.1° ,0.01° ,0.001° (从菜单选择)

跟踪

45°/秒

定位精度

GPS: 约5 米(2drms,HDOP<4)
DGPS: 约4 米(2drms,HDOP<4)
MSAS: 约4 米(2drms,HDOP<4)
WAAS: 约3 米(2drms,HDOP<4)

定位时间

约 90秒(典型值)

接口

NMEA 0183

IEC61162-2: 1 个端口(输入: 1,输出: 1)
IEC61162-1: 8 个端口(输入: 4,输出: 8)
外部信标输入(DATA5 端口): RTCM SC-104(RS-485)

NMEA 2000

1 个端口

AD-10

4 个端口,用于船首方向输入

RS-485

1 个端口,用于显示单元连接

LAN

2个端口,以太网,100Base-TX, RJ45 接头

USB

1个端口,用于维护

环境

温度

天线单元: -25℃ 至 +55℃(储存: -25℃ 至 +70℃)
显示单元/接线盒: -15℃ 到 +55℃

防水等級

天线单元 IP56
显示单元 IP22(IP35: 选项)
接线盒 IP20(IP22: 舱壁安装)

其他

电源

12-24 VDC: 2.1-1.1 A(包括天线单元和显示单元)

重量

显示单元(挂钩): 0.7 kg, 1.5 lb
接线盒: 2.9 kg, 6.39 lb
天线单元: 7.1 kg, 15.65 lb

设备列表

标准

天线单元 SC-1303 ×1

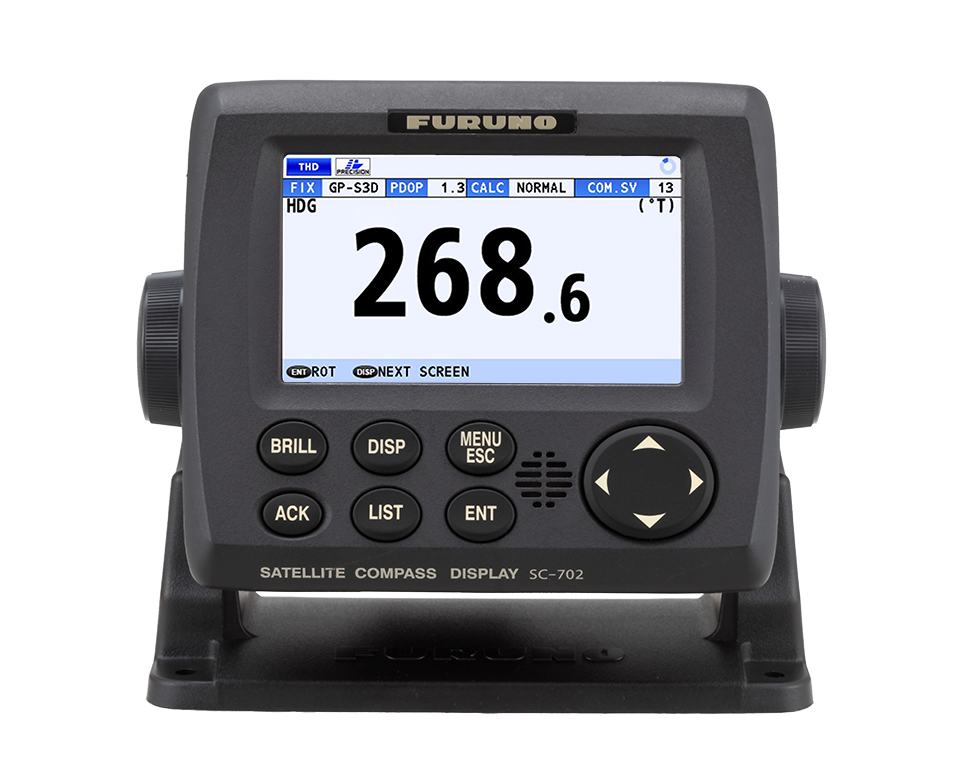

显示单元 SC-702 ×1
接线盒 SC-701 ×1
安装材料

选用

AC/DC 电源单元

PR-241

报警监视

IF-2503/2550

接口单元

IF-NMEA SC

远程显示屏

RD-50/RD-20

接头(防水)

FRU-RJ-PLUG-ASSY

组合接头

MPS588-C

LAN_CNV 套件

OP20-47/48

电缆组件

M12-05BFFM-010/020/060

连接器(NMEA)

LTWMC-05BFFT-SL8001
LTWMC-05BMMT-SL8001
SS-050505-FMF-TS001

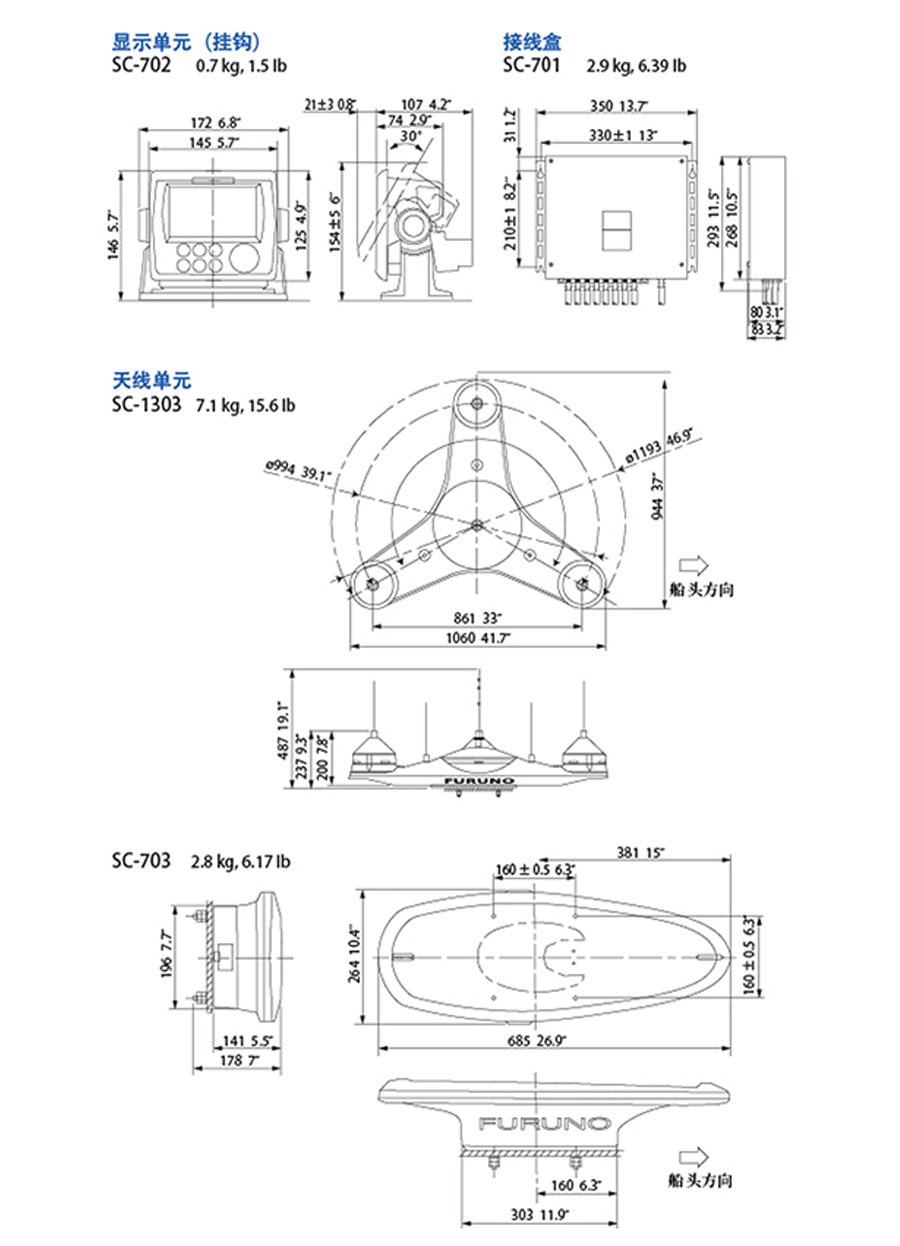

外寸图

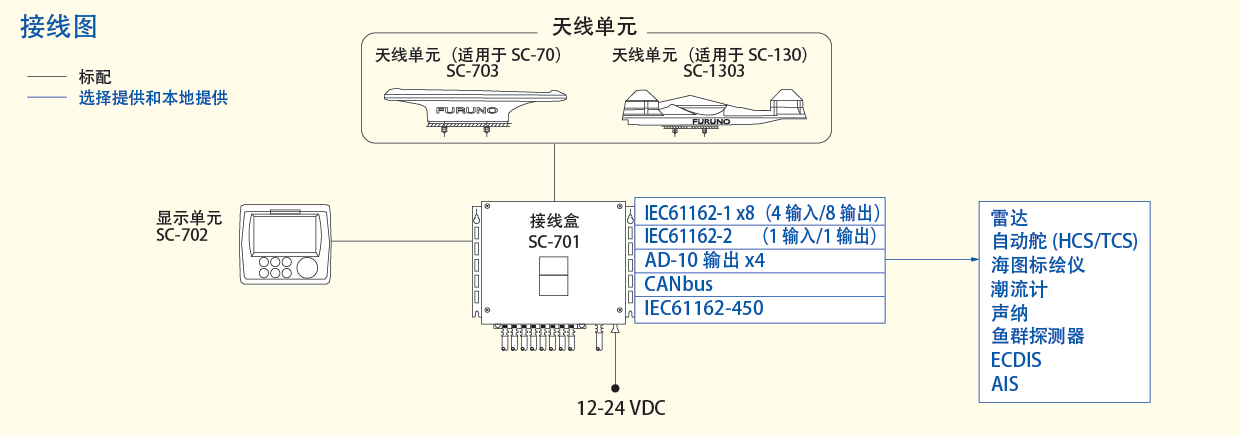

连接图
