海事雷达 FAR-1523-BB
雷达
海事雷达
型号
FAR-1523-BB
使用便捷且性能卓越超值的海事雷达
返回顶部
功能
规格
连接图
相关文档
联系方式
功能

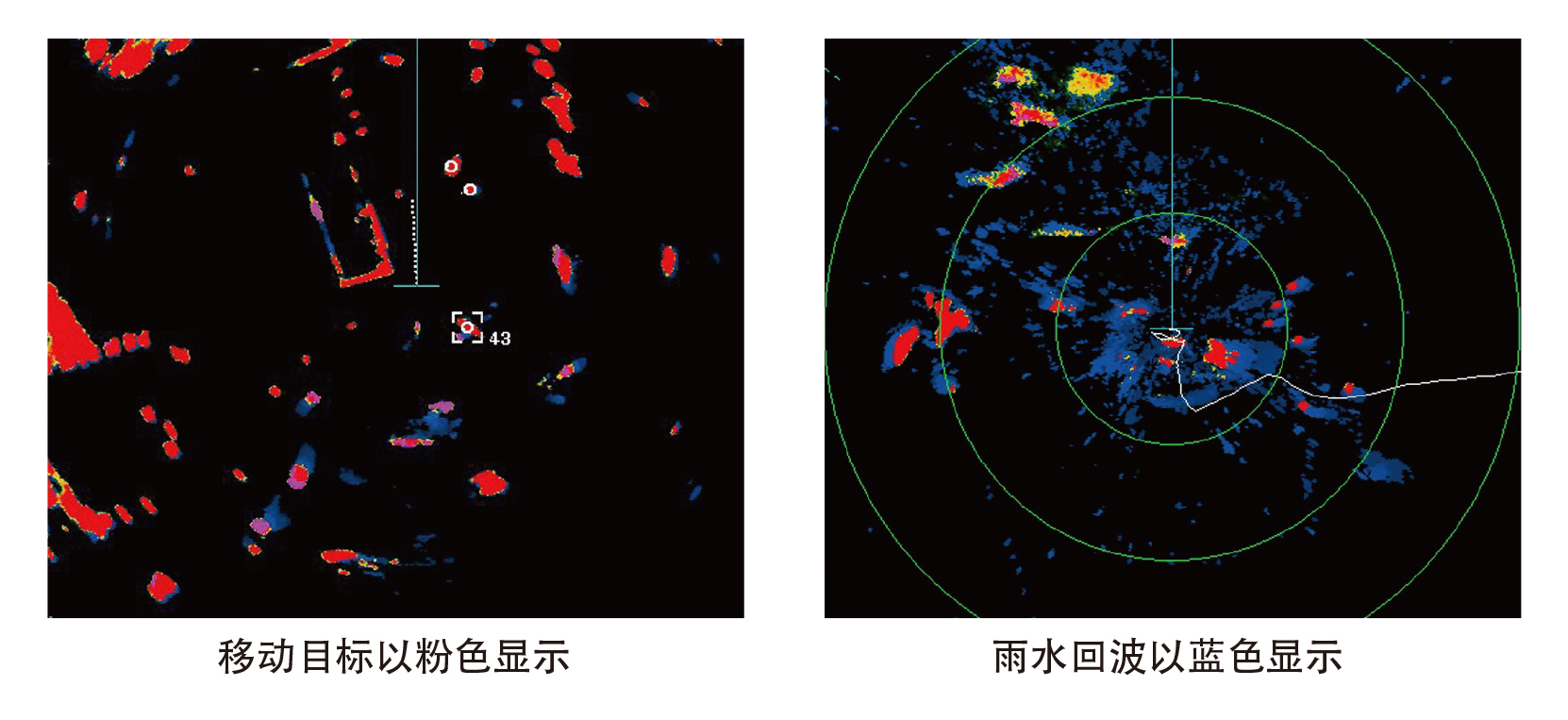

目标分析(Target Analyzer™)功能
目标分析(Target Analyzer™)功能可将移动目标,静止目标,雨水,水面和靠近本船的目标均以不同颜色显示。危险的目标直接以鲜明的颜色呈现。目标分析能够提升对周围环境的感知,从而增强海上航行的安全性。

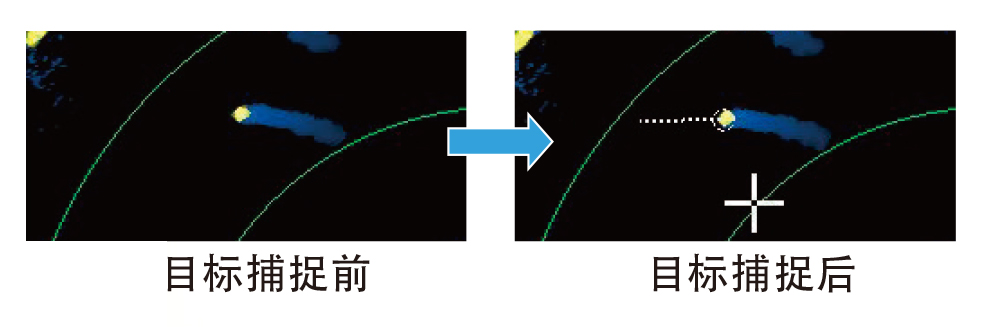

快速目标捕捉(Fast Target Tracking™)
选中目标后仅需数秒,船只的速度和航向矢量即可显
示。精准的追踪信息,将使得预估其他船只航向和速
度变得更为便捷。
ACE 功能抑制虚假回波
一键快速调整雷达图像。当自动抑制消除(ACE)功能激
活时,系统将根据海面和选中的天气状况(平静/大浪/暴雨),从而自动调节抑制消除过滤和增益控制。

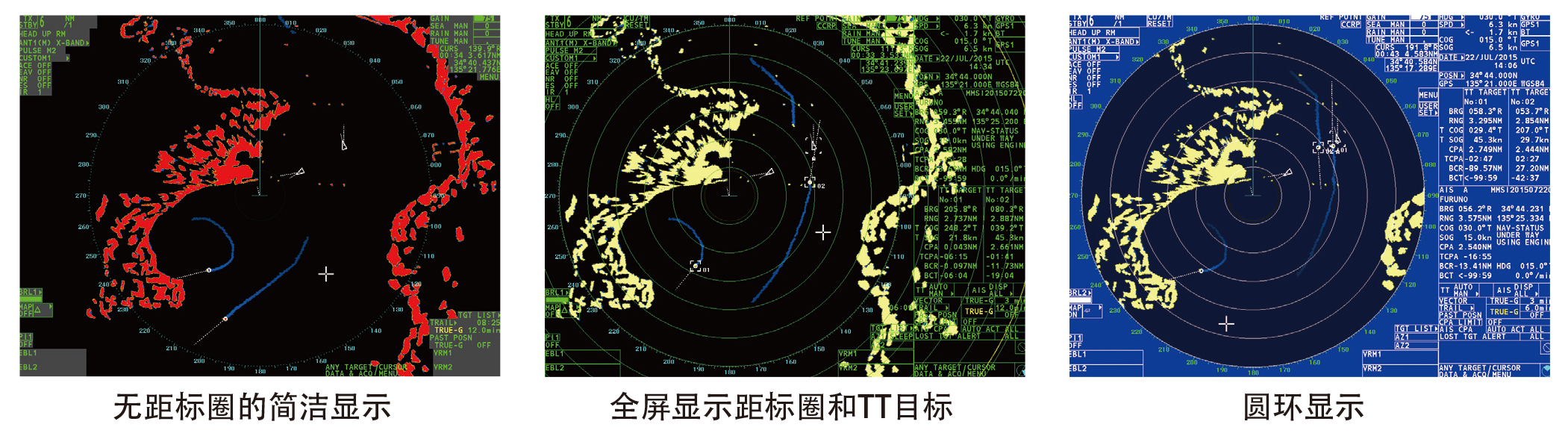

根据个人需求优化显示
FAR-1523-BB提供了丰富的自定义功能。选择您想要的回波画面从而给您提供最大化的显示和高效的操作。

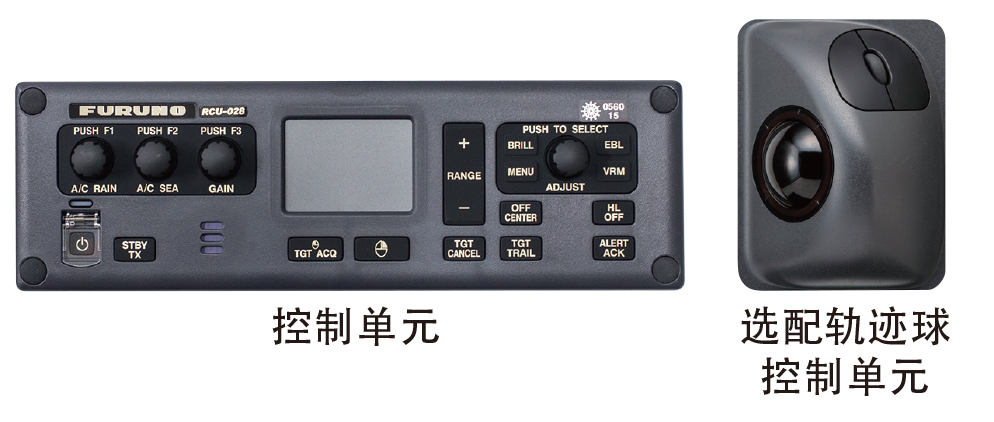

简单便捷的操控
单独增益/雨水/海浪抑制旋钮,如同RotoKey和触控
屏使得操控变得高效便捷。选配的轨迹球单元如同常规的USB鼠标一样使用。

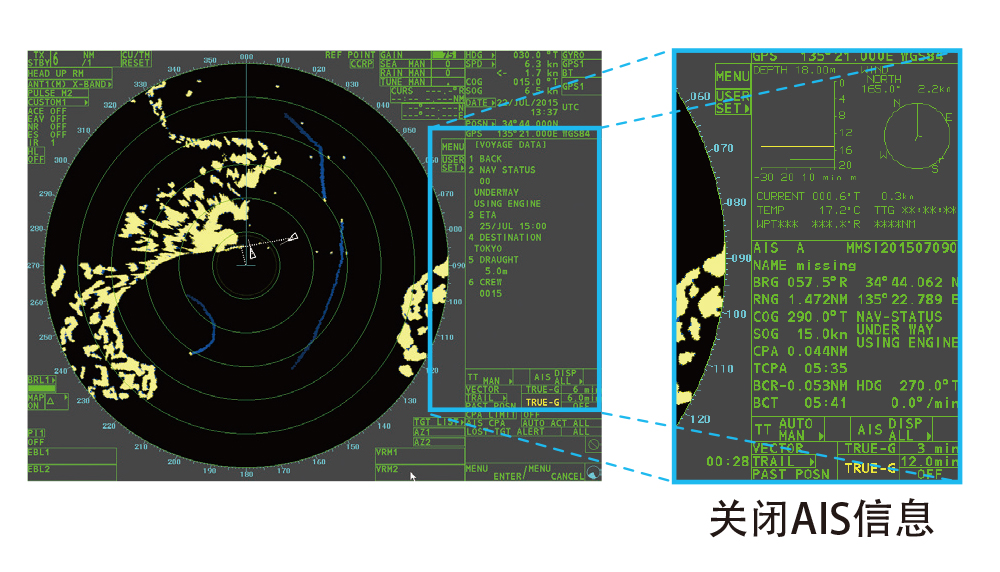

高效便捷的数据优化显示
无论关闭或是打开接近目标的窗口,您都可以任意自定义所需要的显示信息。
将雷达覆盖显示在您连接的GPS 海图机上
内置AIS 连接
连接所需的AIS收发机可将AIS目标显示在雷达显示
器上。最多可以同时捕捉40个不同的目标。
高清MU-190 和MU-150HD 海事雷达
19”液晶显示屏MU-190 和15”液晶显示屏
MU-150HD可作为选配以满足您特有的需求。高亮
度显示确保了即便是在较差环境中也能有清晰的画
面显示。
可扩展的以太网系统
100Base-TX以太网可直接将两台雷达接入,无需额
外的设备。方便起见,您可以从任意一台已连接的
雷达上控制两台雷达。
规格
天线
输出功率
25 kW
类型
槽式波导管天线阵: 4 ft (XN12A), 6 ft (XN13A)
频率
9410 MHz ±30 MHz, P0N
波束宽度 (水平)
1.9° (XN12A), 1.35° (XN13A)
波束宽度 (垂直)
20°
量程范围
0.125 - 96 NM
转速
24 rpm (RSB-0070), 48 rpm (RSB-0073)
重量
XN12A: 25 kg
XN13A: 27 kg
显示单元
显示单元
1024 x 768 (XGA)*
*显示器选配
显示模式
船艏向上,右舷向上,北向上(TM/RM),航向向上,船尾向上
其他功能
目标分析(Target Analyzer™),快速目标捕捉(Fast Target Tracking™), AIS, 回波尾迹
重量
处理单元: DC 6.2 kg 13.7 lb, AC 6.8 kg 15 lb
雷达控制单元: 1.2 kg 2.6 lb
天线单元: (XN12A) 25 kg 55.1 lb, (XN12A) 27 kg 59.5 lb
环境
温度
天线单元: -25℃ to +55℃ (存储: +70℃ 或小于)
处理单元: -15℃ to +55℃
防水等級
天线单元: IP26
处理器单元: IP20 (IP22: 选配)
控制单元: IP22
电源
电源
24 VDC:5.0 A 最大 (24 rpm), 5.6 A 最大 (48 rpm)
整流器 (RU-1746B-2, 选配): 100-115/200-230 VAC, 1 单相, 50/60Hz

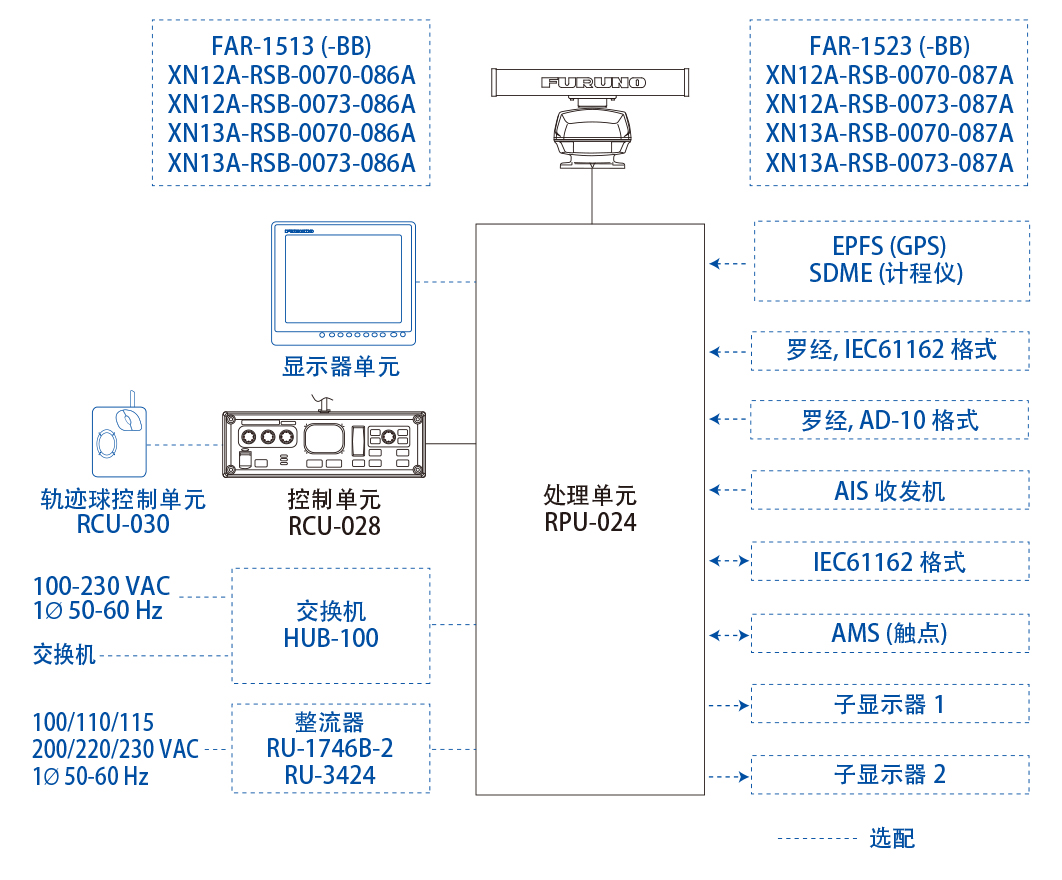

连接图
相关文档
FAR-1513-BB/1523-BB 产品目录
(最後更新: 2016年4月1日)
联系方式
经销商查询
详情请咨询当地经销商
* 规格如有更改,恕不另行通知。
