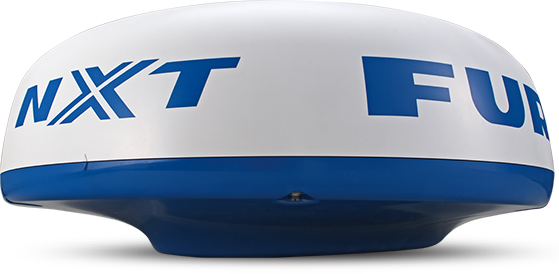

24"天线罩固态多普勒雷达 DRS4D-NXT
连接图
下载中心
联系方式

DRS4D-NXT,雷达技术的再一次飞跃

一台拥有脉冲压缩、目标分析（Target Analyzer™）和快速目标捕捉（Fast Target Tracking™），运用多普勒技术的固态雷达。结合古野特有的RezBoost™技术，DRS4D-NXT 将天线阵雷达才有的性能浓缩到了一个24"的天线罩中。

视频

特性

目标分析(Target Analyzer™）功能通过多普勒技术，能够迅速识别到危险目标!

DRS4D-NXT 是世界上第一台使用古野特有的目标分析(Target Analyzer™) 功能的雷达。
当危险目标接近您的船舶时，它们会自动变换颜色以便于您辨识。绿色回波是静止或离您远去的目标，红色回波则是向您船只靠近的危险目标。
随着目标不断向您靠近或远离，回波也会不断地变换颜色。目标分析能够提升对周围环境的感知，通过提醒您所需留意的目标从而增强航行的安全性。

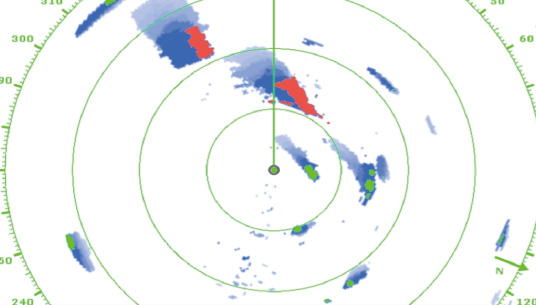

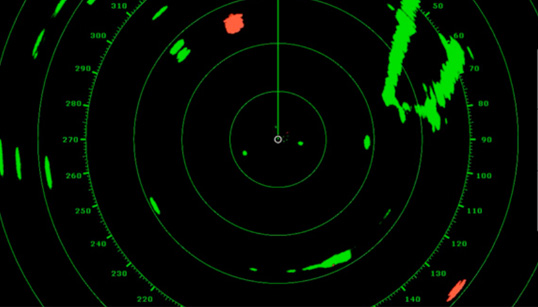

目标分析(Target Analyzer™)　开

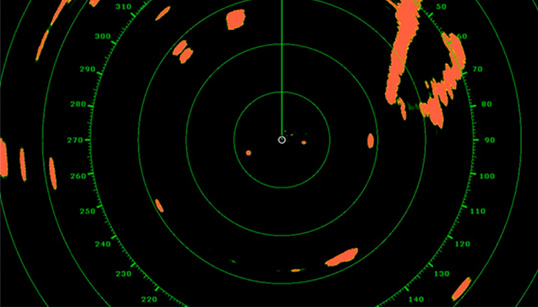

目标分析(Target Analyzer™)　关

当目标分析开启时，两个接近的目标清楚地以红色显示。当目标分析关闭时，很难识别出正在靠近的目标。

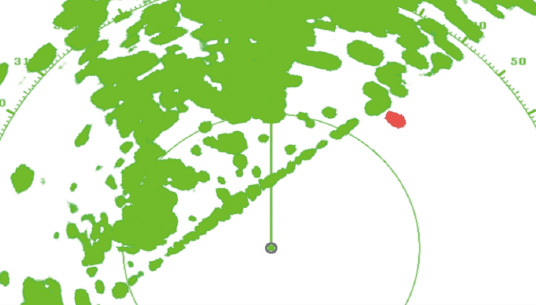

危险目标会显示为亮红色

通过目标分析(Target Analyzer™) 能够清楚地观察到移动目标向障碍物接近。

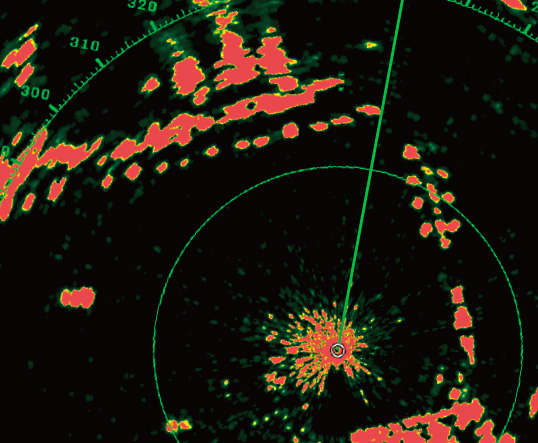

RezBoost™波束锐化

这是第一次将古野特有的RezBoost™技术运用到雷达中，获得了令人印象深刻的表现。将RezBoost™设为MAX最大，目标回波锐利程度可以等同于2 °波宽。通过RezBoost™，在更小的海浪抑制下，您能看到更清晰的目标。

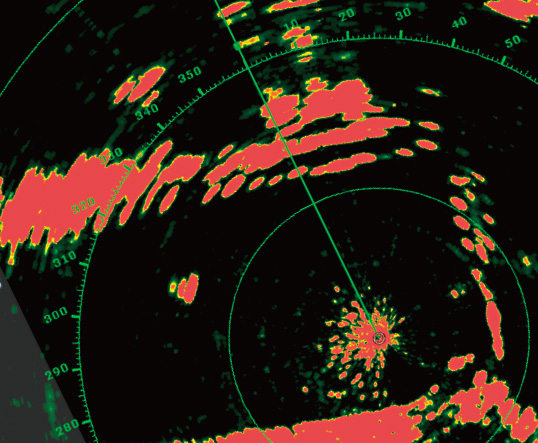

RezBoost™标准设置

RezBoost™增强，设为最大

探鸟模式

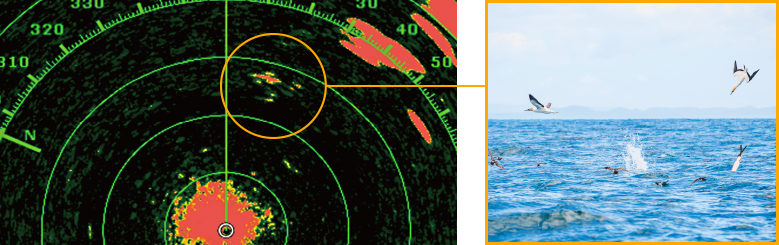

飞鸟回波(左)　真实场景(右)

DRS4D-NXT 的另一个特色探鸟模式能够帮助您辨别聚集在鱼群附近海面的飞鸟。探鸟模式能够自动调节增益和海水抑制从而优化可见度。

快速目标捕捉（Fast Target Tracking™）

选中目标后仅需数秒，船只的速度和航向矢量即可显示。
精准的追踪信息，将使得预估其他船只航向和速度变得更为便捷。
当快速目标捕捉（Fast Target Tracking™）激活后，任何靠近您的船只都会自动显示出目标矢量并发出报警*。
能够同时显示多达100 个目标。

需要对TCPA 进行设置

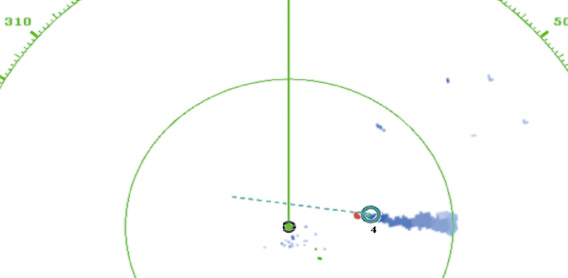

靠近船只的目标矢量

NXT，固态脉冲压缩多普勒雷达

革命性的目标分析(Target Analyzer™)功能，迅速识别危险目标

快速目标捕捉（Fast Target Tracking™），多达100个目标

RezBoost™波束锐化，等同于波束宽度为2°的天线阵雷达

紧凑型24"天线罩，输出功率25W

探鸟模式，通过追踪飞鸟从而发现最佳的捕鱼场所

安装简单，无需打开天线罩，且无需额外的PSU电源单元

对于安装有DRS线缆的改造船，我们有带智能接头的电缆

无需预热时间

规格

天线

类型

ø610 mm 天线罩 (24")

波束宽度

水平

标准 3.9° (-3dB)
在2° 至 3.9°之间调节
(RezBoost 有效控制)

波束宽度

垂直

25°

天线转速

24*/36/48 rpm

双量程模式中,转速限定为24rpm

RF收发机

频率

Ch #: 1 / P0N (MHz): 9380 / Q0N (MHz): 9400
Ch #: 2 / P0N (MHz): 9400 / Q0N (MHz): 9420
Ch #: 3 / P0N (MHz): 9420 / Q0N (MHz): 9440
