- 声呐

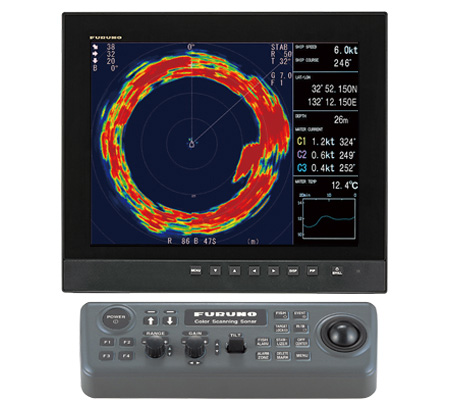

全方位 多波束 彩色扫描声纳仪
型号 CSH-8L MARK-2
具有革命性分辨力的紧凑型高频声纳，能清晰地分辨出海底和底部附近的鱼
款全方位，多波束扫描声纳仪。它能迅速探测并显示散鱼，鱼群和多变的水下的情况。将本船周围360度方位内的鱼群分布和海床情况显示在16色的图像上。
- 渔业、作业船
功能
全向扫描声纳即刻搜寻显示水下鱼群
鲜艳的16色图像有助于识别海底结构以及鱼群的密度和分布
全屏显示鱼群和导航信息*
四个用户自定义键，可根据鱼群情况或特殊要求设定方便快速操作
大功率的发射确保了在任何情况下操作的可靠性

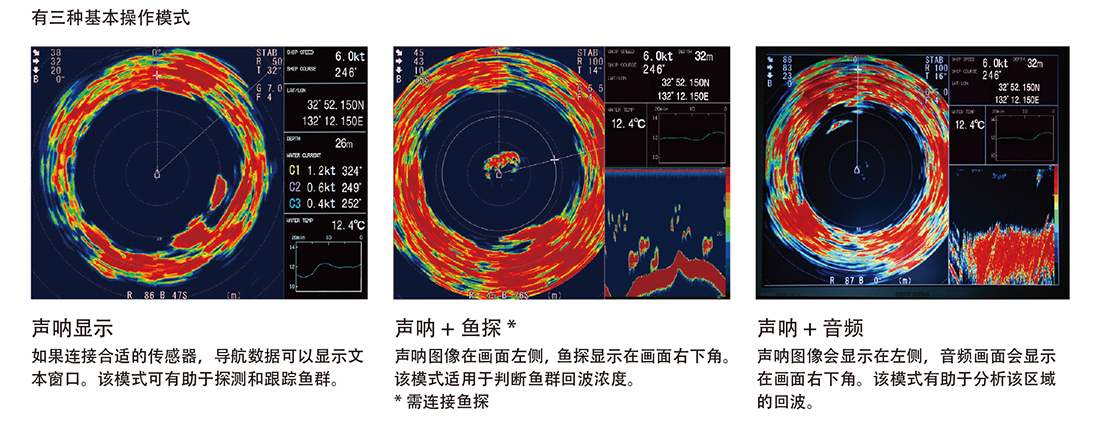

可选用户操作模式

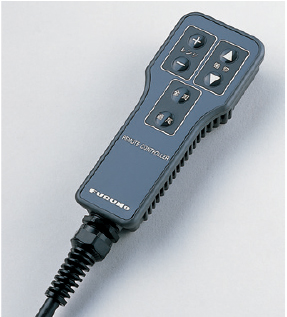

该选配的远程控制器可控制倾角、量程和增益。
工作频率85 kHz 或 107 kHz的探头可选
规格
一般
频率
85 kHz 或 107 kHz
基本量程
50, 85, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 800, 1000, 1200, 1600 m
显示单元
显示单元
15" 彩色 LCD 古野 MU-152HD 或个人电脑显示器
像素值
XGA (1024 x 768)
显示彩色
16 色表示回波强度 , 标记 ：1 色
收发器单元
倾斜角
倾斜角手动控制 : 0° 至 55° 每步 1° 自动扫描倾斜角 : 4° 至 52°
接口
端口
NMEA0183 (Ver1.5/2.0/2.2)：2 个
NMEA0183
CUR, DBS, DBT, DPT, GGA*, GLC, GLL*, GTD, HDG, HDM, HDT, MTW, RMA, RMC, VDR, VHW, VTG
* NMEA0183 Ver.1.5 禁用
CIF数据
输入：位置，船速，方位，水速 (1 层 )，水深，水温，多层水流数据
供电
处理单元
100/115 VAC：4.0 A
200/220/240 VAC：2.0 A
(探头上升时 1KVA)
24 伏直流 (选配直流交流逆变器)
环境条件
周围温度
0℃ 至 + 55℃
防水等級
IPX2 (无处理单元接头面板)
其他
重量
显示单元：9.1 kg (MU-152HD选配)
控制单元：3.5 kg
处理单元：3.4 kg
收发器单元：20 kg
前置放大单元：6.5 kg
船体单元：70 kg (冲程：400 mm), 75 kg (冲程：600 mm)
