3D成像软件系统
型号 F3D-S
让您的声呐升级为3D图像
3D成像软件系统F3D-S是一个全新的产品,需配合FSV-25/25 MARK-2使用,以3维方式显示鱼群和声呐信息。利用现有声呐的船体单元,并以独特的方式处理信息,最后以三维“真实世界”视图显示鱼群,海岭和海床数据。海床可以从视图中移除,只留下你想看到的东西…鱼。3D图像可以清楚地看到中层标记的大小和形状，以评估最佳的捕鱼方式,并通过仔细调整简易深度线控制删除海底回波,清晰地显示靠近海底的鱼群。
- 渔业
介绍视频

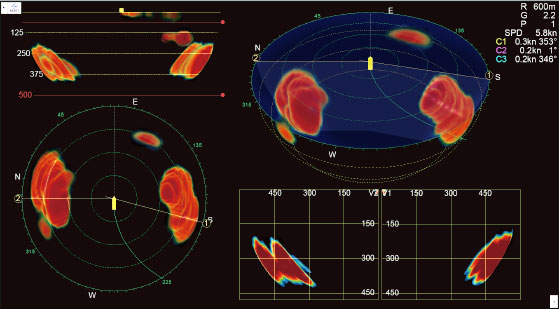

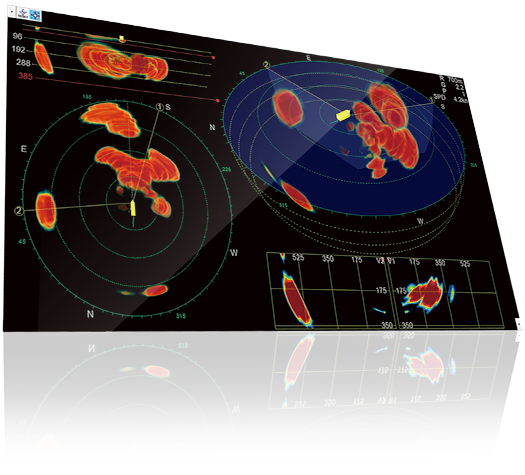

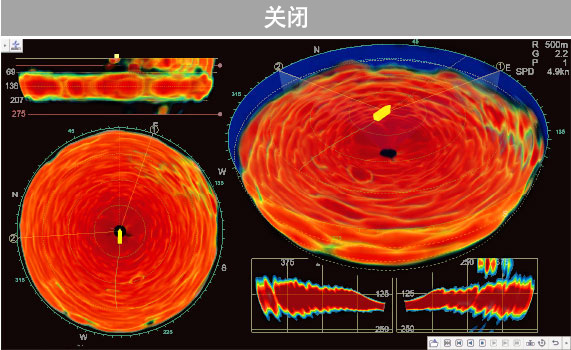

显示概览

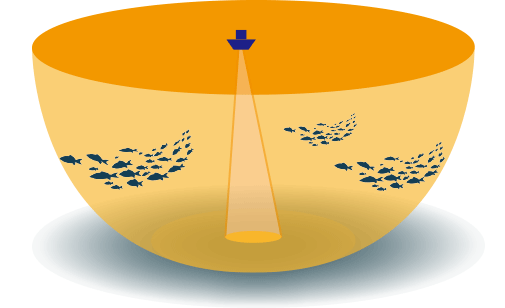

3D视图模式

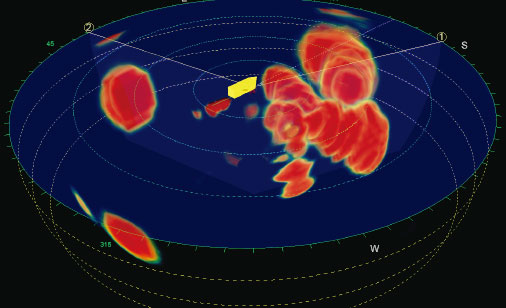

"3D视图"模式下您可以从所有角度查看周围环境。这是一个完美的工具，可以精准的获取此区域的3D成像。

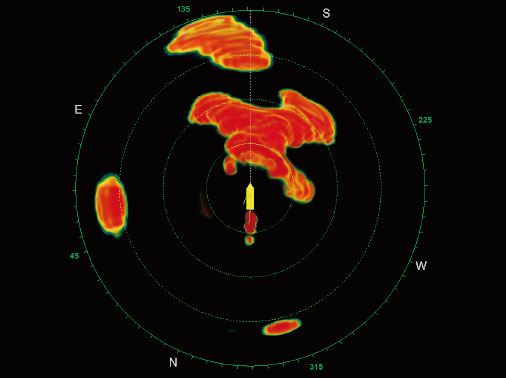

俯视模式

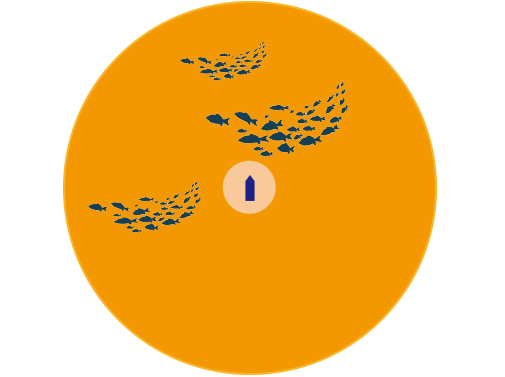

俯视视图模式显示船舶周围单个水平面内的所有回波。此模式下您可以精确计算本船到鱼群的水平距离,并准确了解鱼群的方位。

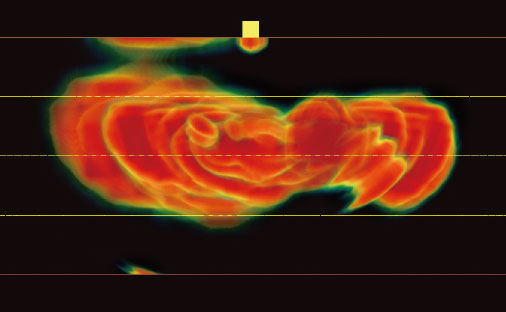

侧视模式

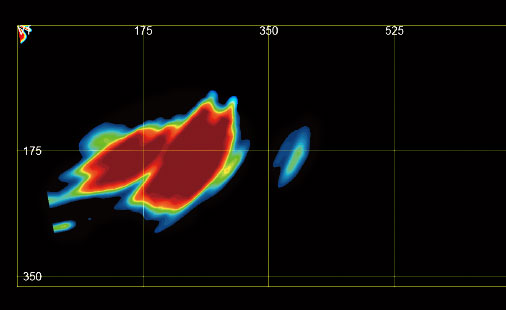

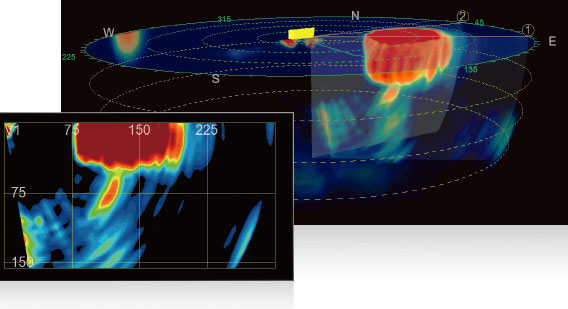

侧视模式显示从船尾看到的单个垂直平面内的所有回波。当"旋转俯视图"模式激活时，该垂直剖面图像关联到三维视图模式中。此模式用于探测鱼群的深度。

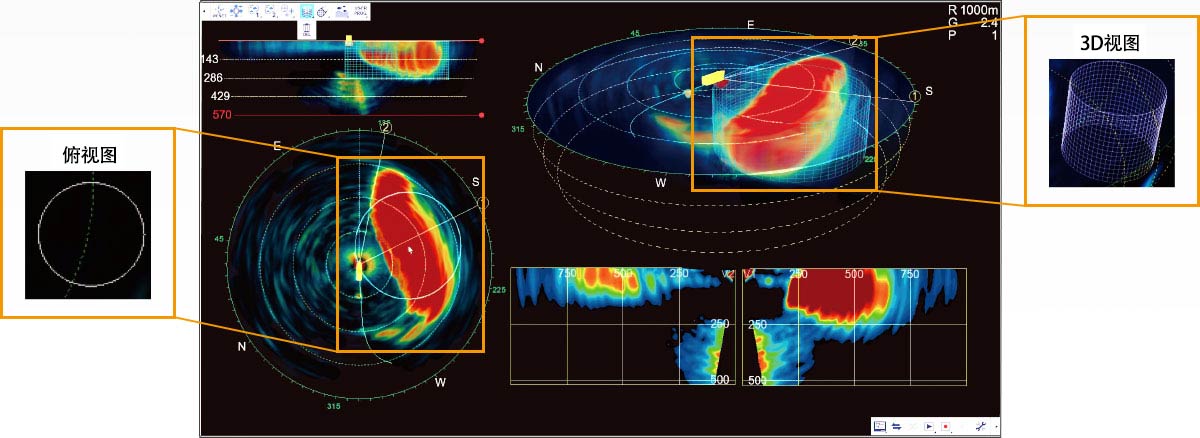

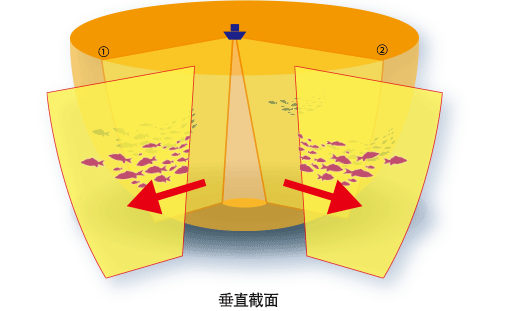

垂直剖面视图模式
垂直剖面视图模式显示垂直平面和特定方向上的回波,与FSV-25/25 MARK-2的垂直回波相同。它可以在两个不同的方向上显示垂直平面。垂直剖面视图模式对于在特定方向查看垂直平面上的回波非常有用。此外,它还可以比较位于两个不同方向的两个目标的深度。
功能
传统2D声呐和3D成像软件系统的比较

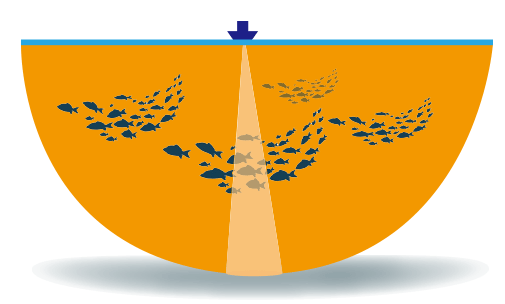

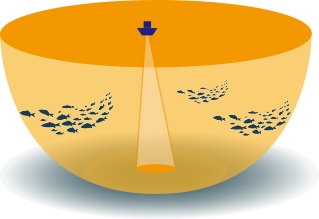

在2D视图中,如果不小心使用倾斜控制,很难清楚地了解鱼群的高度或深度。这在浅水中变得更加困难。使用3D成像软件系统F3D-S,您可以从图像中移除海床,并对标记鱼群的形状,高度和深度有非常深入的了解。3D成像软件系统F3D-S还可以让您清楚地看到标记鱼群相对于船舶和海床的位置。

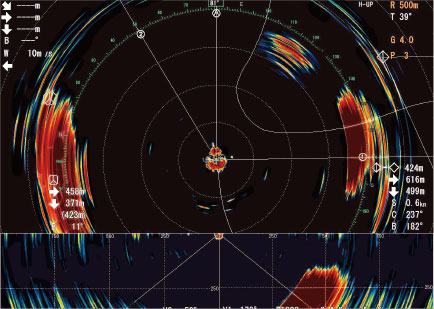

FSV-25/25 MARK-2
倾斜：任意（需要设置角度）
3D成像软件系统
倾斜：不适用（不需要设置角度）

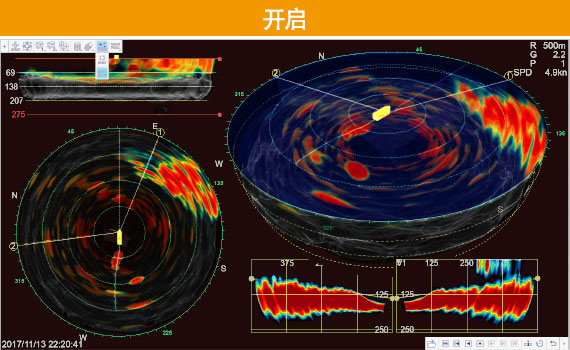

同时截取的屏幕截图
同时可以观察到海水表层到中层的鱼群
- 鱼群的分布一目了然
- 易于推导水平模式的最佳倾斜角度
- 简单且可靠的监测水下物体
及时显示鱼群的移动
3D成像软件系统给予渔民
- 防止副渔获
- 预料鱼群逃逸
这张照片显示了一个鱼群的逃逸行为
这张照片似乎显示鳕鱼以小海鱼为食。
鱼群和鱼具的全方位3D视图
图像和设置可以存储和回放
4种显示视图：3D,俯视,侧视,垂直剖面
即时访问栏可以直接进入菜单
方便快捷的输入常用标记：回波区域,事件,围网,拖网等
即时访问栏
您可以快速访问捕鱼所需的一系列操作,无需浏览深层菜单。
顶部工具栏
- 重置视点
- 缩放或移动视图
- 进入回波区域标记/事件标记/围网标记/拖网标记
- 设置海底设定
- 用户程序设置
底部工具栏
- 保存视图设置（3组）
- 连接/断开处理器和FSV-25/25 MARK-2
- 开始/停止数据记录
- 重放回波数据
功能
回波区域标记
回波区域标记是预估鱼群体积的有用的功能,在此功能中,单击在3D视图,俯视图或侧视图中回波上醒目显示的点后,该点所在的回波区域将以黄色或红紫色线显示。回波区域标记的体积显示在屏幕右侧。
回波区域标记1和2的体积
回波区域标记1以黄色线条显示
回波区域标记2以红紫色线条显示
海底颜色指示功能

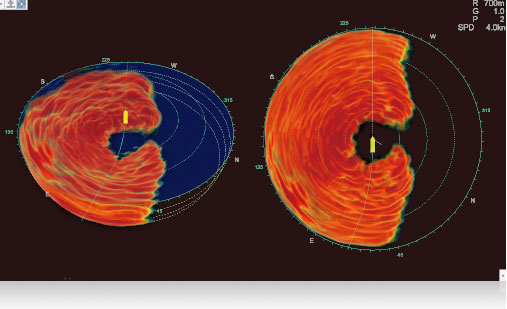

"海底颜色指示"可不显示特定区域(黄线下方)。可以更容易地识别靠近海床的鱼类回波。这一功能还能够分辨鱼群。
连接/断开连接按钮

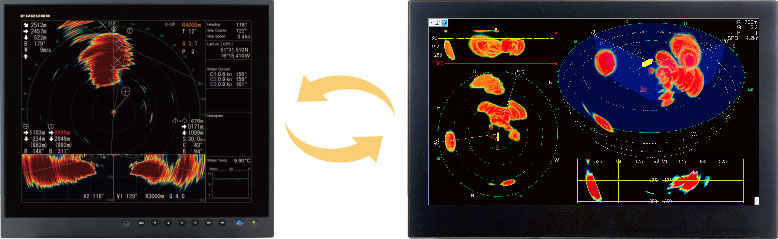

左:型号 FSV-25/25 MARK-2 右:型号 F3D-S
易于和FSV-25/25 MARK-2通信

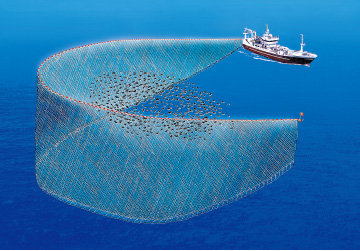

围网渔船
围网标记
使用围网标记，您可以生成渔网的可视化3D图像。有了这个3D虚拟网，您就可以比较鱼群和渔网的大小和深度，以便更好更快地做出决策。

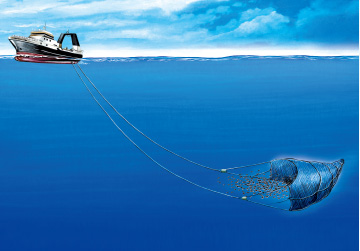

拖网渔船
拖网标记

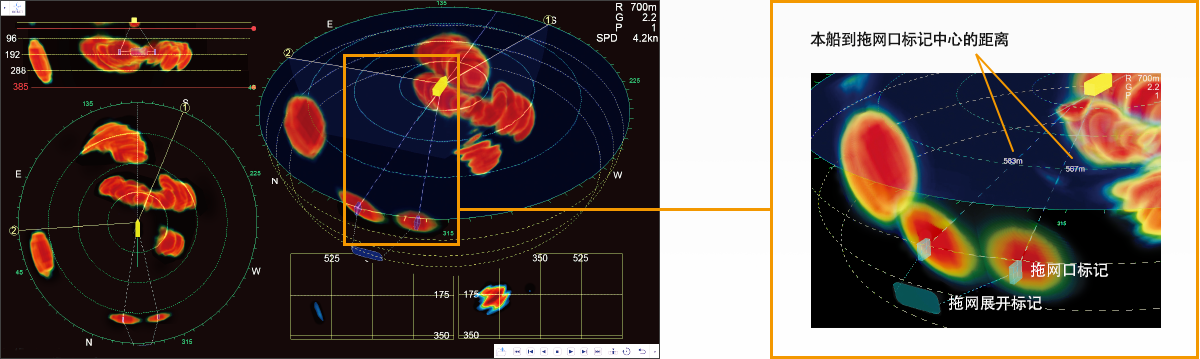

在3D图像中显示以下标记：拖网口、网和线。当发现鱼群时，拖网标记有助于确定口和网的位置，以便提高渔获量。

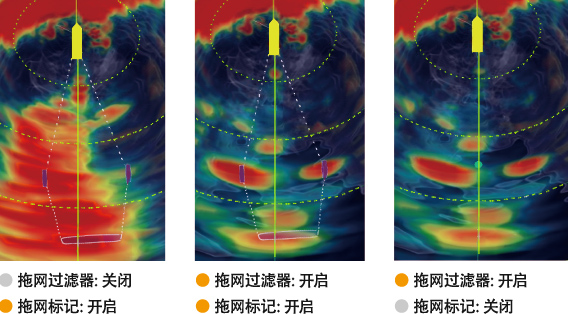

拖网过滤器
突出拖网口的回波，抑制船舶尾迹和海床的回波。
规格
产品名称
3D成像软件系统
型号
F3D-S
规格*
频率
20 kHz
量程
100 m 至 5000 m (50 m 递增)
水平探测范围
0° 至 360°
垂直探测范围
0° 至 60° (向下)
显示模式
3D视图，侧视图，俯视图，垂直剖面视图
- 当连接FSV-25/25 MARK-2时
电脑（要求）
操作系统
Windows 11 专业版/家庭版（英语或日语）
处理器
英特尔酷睿i5或者更高
显卡
英伟达GeForce GTX1060或者更高
内存
最小4GB
固态硬盘/机械硬
最小250GB
输入/输出
以太网100Base-T, USB2.0或者更高（用于USB安全密钥）
标准配置
1. CD-ROM
1个
2. USB安全密钥
1个
3. 安装手册
1个

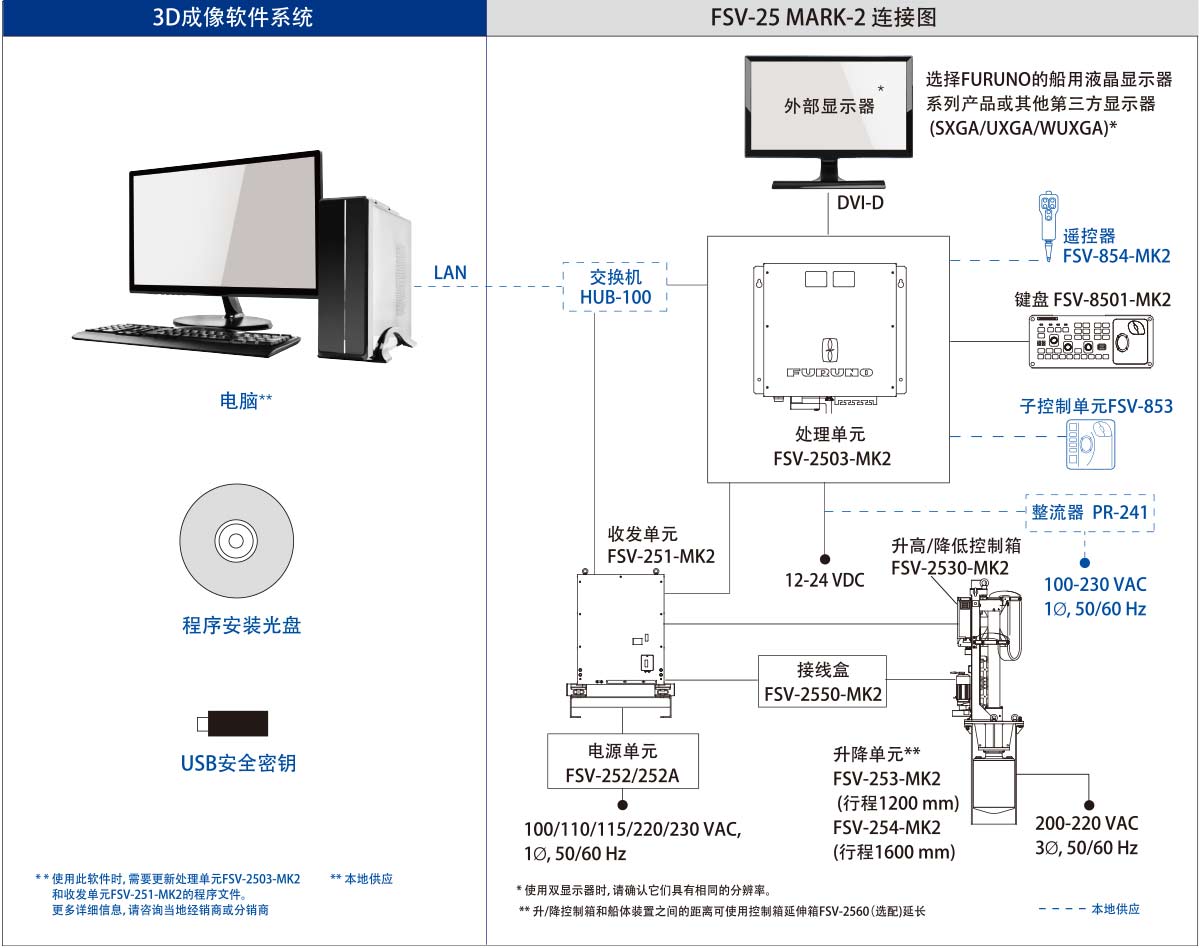

连接图
本产品与全周彩色扫描声呐 FSV-25/25 MARK-2 兼容。
如果您想获取更多关于FSV-25MARK-2的信息，请点击下方链接
下载中心
